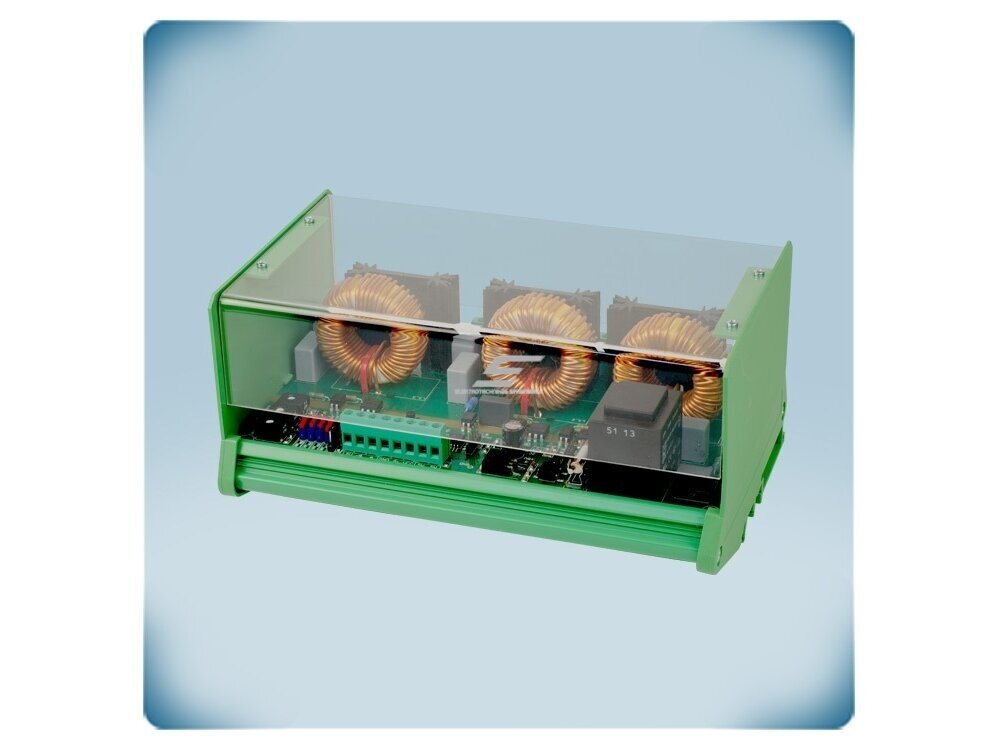

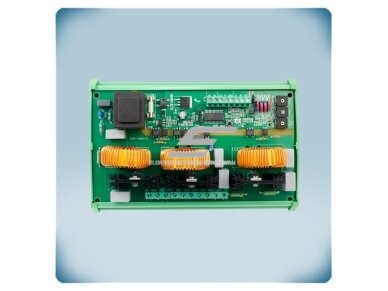

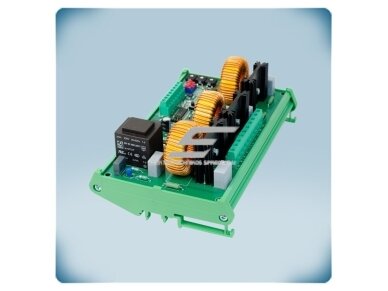

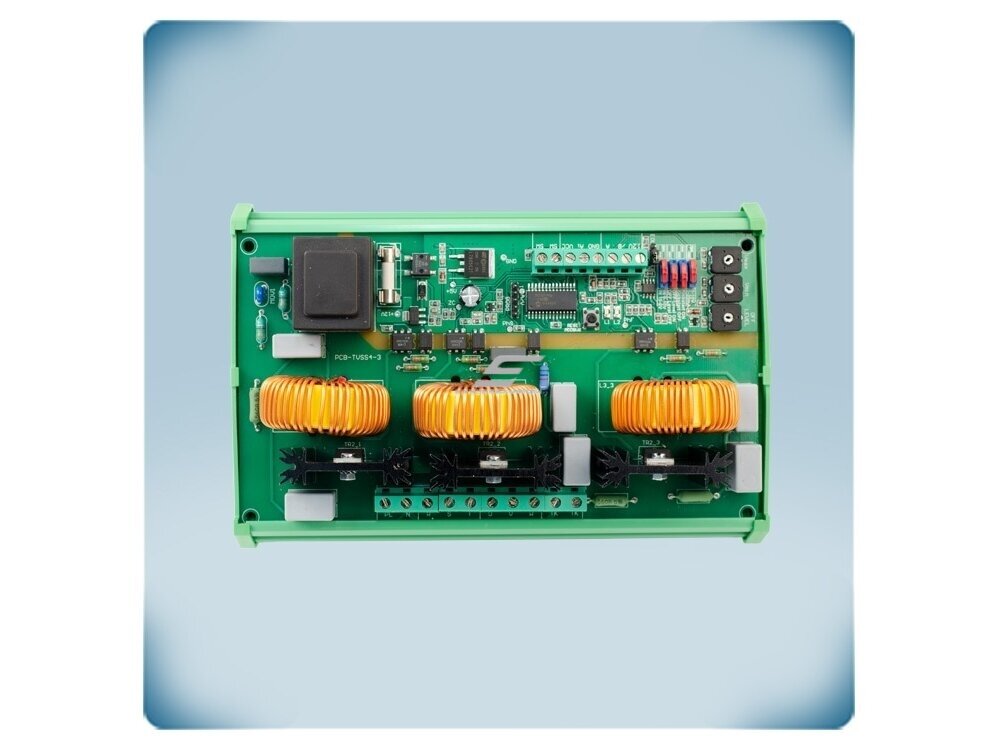

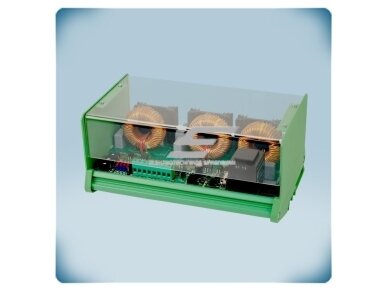

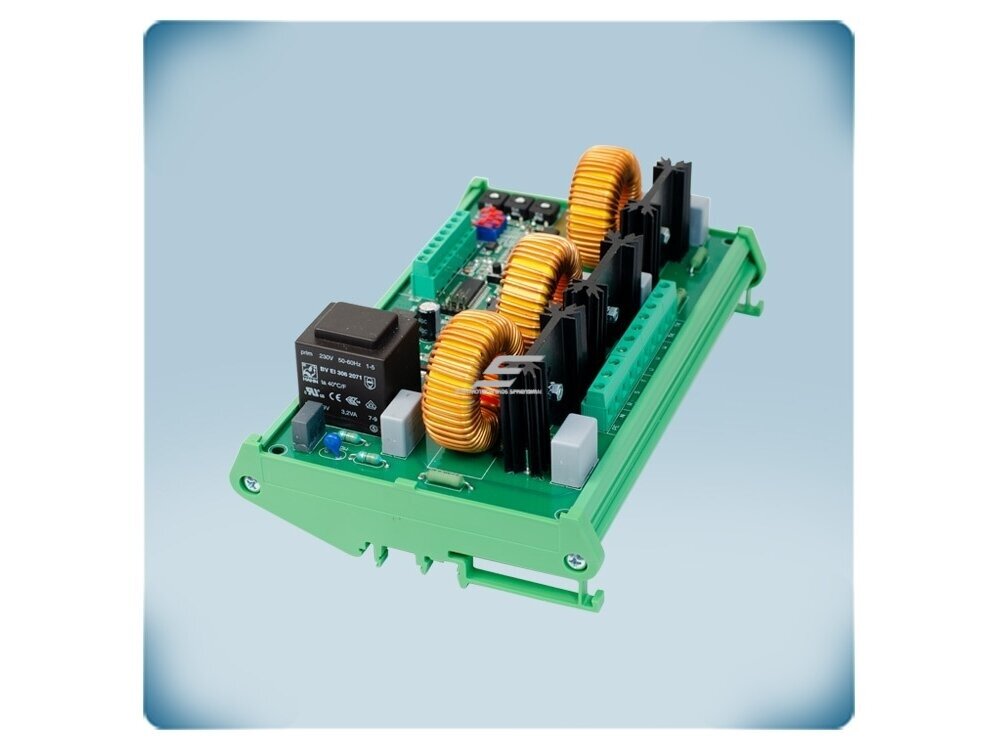

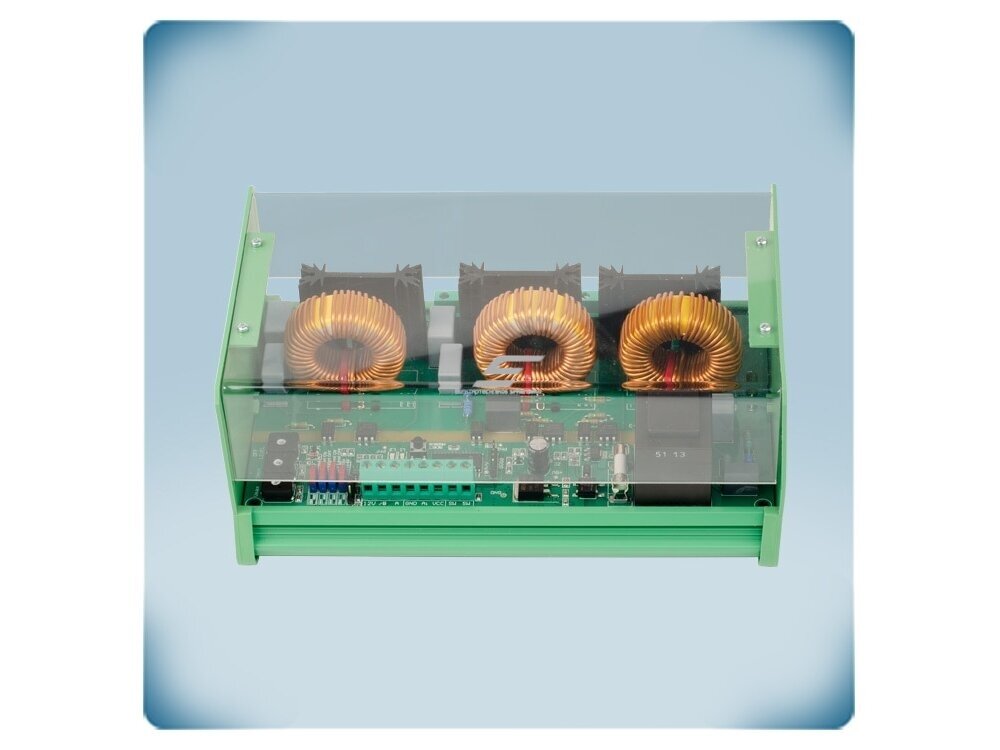

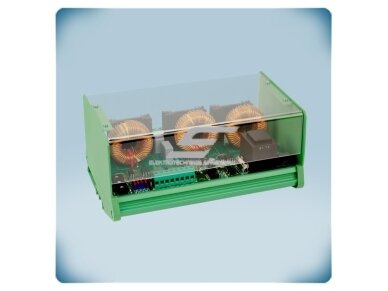

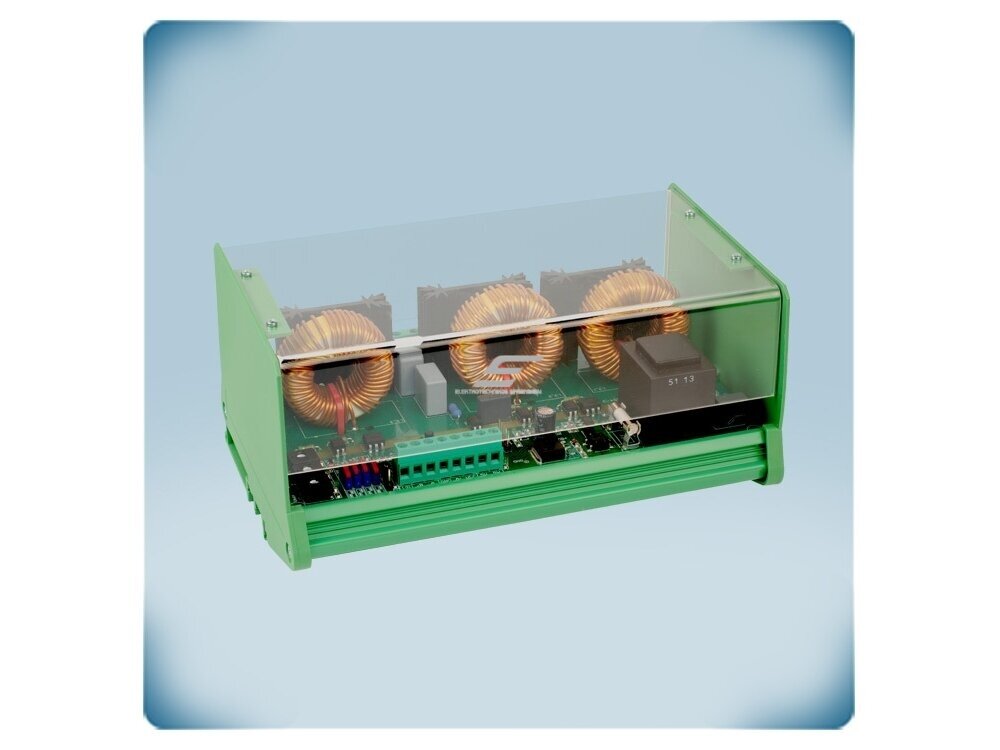

    Trifazis elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 6A | 400VAC | Sentera Controls | TVSS5-60CDT

    Kodas: TVSS5-60CDT
    Pasiteirauti apie prekę
    Kaina 185.19 € su PVM
    ( 153.05 € be PVM )
    288.90 € Sutaupykite 103.71 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Trifazis elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 6A | 400VAC | Sentera Controls | TVSS5-60CDT

    TVSS5-60CDT – Sentera Controls trifazis elektroninis ventiliatoriaus greičio reguliatorius 3×400 VAC varikliams iki 6 A. Valdomas 0-10 VDC / 0-20 mA signalu arba Modbus RTU, turi TK įėjimą ir fazės dingimo kontrolę, montuojamas ant DIN bėgio.

    Pagrindinė mintis:
    Trifazis tolygus greičio valdymas be dažnio keitiklio: paprastesnis ir pigesnis sprendimas įtampa valdomiems trifaziams ventiliatoriams, kai reikia automatikos ir BMS integracijos.
    Kam skirtas TVSS5-60CDT:
    Šis modelis skirtas galingesniems ventiliatoriams (iki 6 A) – stoginiams ar kanaliniams ventiliatoriams sandėliuose, dirbtuvėse, salėse arba ventiliatorių grupei.
    Maks. variklio srovė
    6 A
    Valdymas
    0-10 VDC / 0-20 mA / Modbus RTU
    Maitinimas
    3×400 VAC ±10 %, 50 Hz
    Montavimas
    DIN bėgis, IP20

    Veikimo principas

    Reguliatorius montuojamas skyde ant DIN bėgio. Prijungiamas trifazis maitinimas (R, S, T, N, PE), variklis (U, V, W), valdymo signalas, variklio termokontaktai (TK) ir, jei reikia, Modbus RTU linija.

    Išėjimo įtampa keičiama 80–415 VAC ribose tarp Vmin (80–250 VAC) ir Vmax (260–415 VAC), kurios nustatomos trimeriais arba per Modbus. Pasirenkamas 0-10 VDC, 10-0 VDC arba 0-20 mA signalas ir išjungimo lygis (0,1–6 VDC).

    Raudonas LED signalizuoja fazės dingimą ar variklio perkaitimą, žalias – darbą; ventiliatorių galima įjungti / išjungti išoriniu kontaktu (SW) arba per Modbus.

    Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu; kai būtinas visiškai tylus darbas mažu greičiu – rinkitės transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas TVSS5-60CDT?
    Trifazis tolygus valdymas, analoginis ir Modbus įėjimai, TK apsauga ir fazės kontrolė – viename DIN modulyje.

    Techninės specifikacijos

    Prekės tipas Trifazis elektroninis ventiliatoriaus greičio reguliatorius su TK
    Gamintojas / kodas Sentera Controls / TVSS5-60CDT
    Maitinimo įtampa 3×400 VAC ±10 %, 50 Hz
    Maks. variklio srovė 6 A
    Reguliuojamas išėjimas (U, V, W) 80–415 VAC
    Vmin / Vmax 80–250 VAC / 260–415 VAC (trimeriai arba Modbus)
    Analoginis įėjimas 0-10 VDC, 10-0 VDC arba 0-20 mA
    Išjungimo lygis 0 arba 0,1–6 VDC
    Nuotolinis įjungimas SW kontaktas arba Modbus
    TK įėjimas Variklio termokontaktams
    Pagalbiniai išėjimai +12 VDC / 100 mA; +12 VDC / 1 mA potenciometrui
    Paleidimas Greitas arba lėtas
    Ryšys Modbus RTU (RS485), 3SModbus programa
    Indikacija Raudonas LED – fazės dingimas / perkaitimas; žalias – darbas
    Apsaugos klasė IP20 su apsauginiu dangteliu
    Darbo aplinka 0…+40 °C, 0–80 % rH be kondensacijos
    Montavimas DIN bėgis, tik patalpose
    Kabeliai Iki 2,5 mm²
    Svoris 0,91 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Trifazis tolygus valdymas – įtampa valdomiems 3×400 V ventiliatoriams.
    • 0-10 VDC / 0-20 mA – tiesiai iš jutiklio ar valdiklio.
    • Modbus RTU – valdymas ir stebėjimas iš BMS.
    • TK apsauga ir fazės kontrolė – perkaitimas ar fazės dingimas indikuojami raudonu LED.
    • Išjungimo lygis – esant mažam signalui variklis sustoja.
    • Nuotolinis įjungimas – SW kontaktu arba per Modbus.
    • SenteraWeb – per Sentera interneto modulį reguliatorių galima prijungti prie SenteraWeb debesies – nuotolinis valdymas, stebėjimas ir įspėjimai per internetą.

    Kur naudojamas?

    • Pramoninė ventiliacija su trifaziais ventiliatoriais
    • Sandėliai, gamybos cechai
    • Stoginiai ir kanaliniai trifaziai ventiliatoriai
    • Objektai su BMS

    Naudojimas pagal poreikį

    Automatikos inžinieriui.
    Analoginis ir Modbus valdymas, TK ir fazės kontrolė.
    Skydų gamintojui.
    DIN modulis su apsauginiu dangteliu.
    Objekto savininkui.
    Pigesnė alternatyva dažnio keitikliui įtampa valdomiems ventiliatoriams.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai TVSS5-60CDT pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Sandėlio ištraukimas Temperatūros jutiklis 0-10 VDC → analoginis įėjimas Ventiliacija stiprėja kylant temperatūrai Nustatykite Vmin, kad variklis įsisuktų
    Objektas su BMS Modbus RTU → A, /B Greitis ir būsena valdomi centralizuotai Atskiri Modbus adresai
    Variklis su termokontaktais TK → TK gnybtai Perkaitimas indikuojamas raudonu LED TK jungimas rekomenduojamas
    Rankinis valdymas 10 kΩ potenciometras → VCC (+12 V / 1 mA) Greitis nustatomas ranka Signalo kabelį tieskite atskirai

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 3 A TVSS5-30CDT (3 A)
    3–6 A TVSS5-60CDT (6 A) ← šis modelis
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: variklis nėra įtampa valdomas arba reikia aukšto efektyvumo – dažnio keitiklis; paprastam pakopiniam valdymui – trifazis transformatorinis reguliatorius (STR-4 / STRS4 serija); vienfaziam varikliui – EVS-1 / MVS-1 serija.

    Pliusai

    • Trifazis tolygus valdymas
    • 0-10 VDC / 0-20 mA ir Modbus RTU
    • TK ir fazės kontrolė
    • DIN modulis su apsauginiu dangteliu
    • Reguliuojamos ribos ir išjungimo lygis

    Minusai / ribojimai

    • Srovė iki 6 A
    • Tik įtampa valdomiems trifaziams varikliams
    • IP20 – tik skyde
    • Mažesnis efektyvumas nei su dažnio keitikliu

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Patikrinkite, ar trifazis variklis tinka įtampos reguliavimui (gamintojo patvirtinimas).
    • Būtinai prijunkite PE ir N.
    • Modbus tinkle, kai naudojamas AC maitinimas, GND gnybto nejunkite su kitais įrenginiais ar CNVT-USB-RS485 keitikliu – galima sugadinti ryšio elektroniką.

    Greitas pasirinkimo gidas

    6 A
    3×400 VAC
    0-10 VDC / Modbus
    TK
    DIN bėgis
    Tinka, kai reikia:
    • tolygaus trifazio ventiliatoriaus greičio valdymo;
    • valdymo jutikliu ar BMS;
    • TK ir fazės kontrolės.
    Patikrinkite prieš naudojimą:
    • ar variklis tinka įtampos reguliavimui;
    • variklio srovę;
    • valdymo signalo tipą.
    Svarbus priminimas: TVSS5-60CDT nepakeičia dažnio keitiklio varikliams, kurie nėra pritaikyti įtampos reguliavimui.

    DUK

    Ar tinka bet kuriam trifaziam varikliui?
    Ne, tik įtampa valdomiems ventiliatorių varikliams.
    Ar galima valdyti 0-10 V signalu?
    Taip, taip pat 10-0 VDC ir 0-20 mA.
    Kas rodo fazės dingimą?
    Raudonas LED (L1).
    Ar yra Modbus?
    Taip, Modbus RTU (RS485).

    Trifazis elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 6A | 400VAC | Sentera Controls | TVSS5-60CDT

    Sentera TVSS5-60CDT – trifazis elektroninis ventiliatoriaus greičio reguliatorius 3×400 VAC, iki 6 A, valdymas 0-10 VDC / 0-20 mA / Modbus RTU, TK ir fazės kontrolė, DIN bėgis.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
