  •   Trifazis Rogowski ritės integratorius ant DIN bėgelio | 100 A | 85 mV/kA | 333 mV AC | AC srovės matavimui | DTP.1

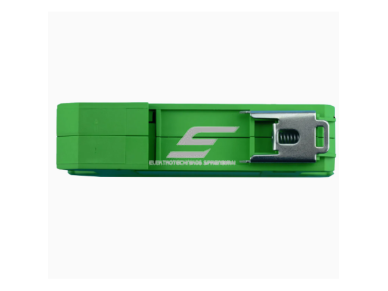

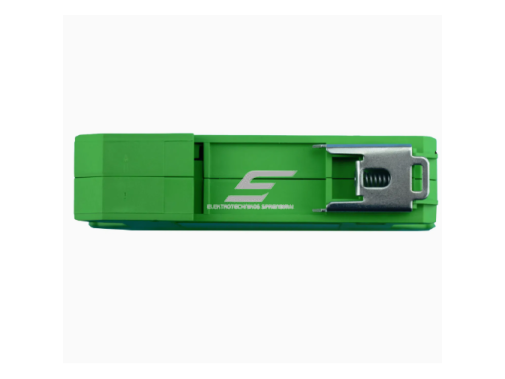

      Trifazis Rogowski ritės integratorius ant DIN bėgelio | 100 A | 85 mV/kA | 333 mV AC | AC srovės matavimui | DTP.1 1

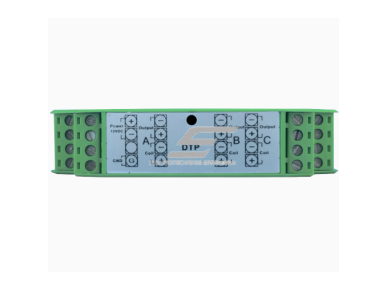

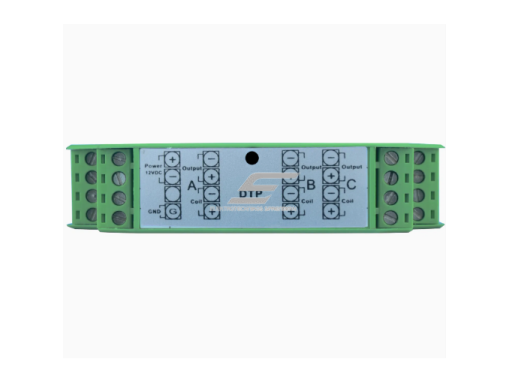

      Trifazis Rogowski ritės integratorius ant DIN bėgelio | 100 A | 85 mV/kA | 333 mV AC | AC srovės matavimui | DTP.1 2

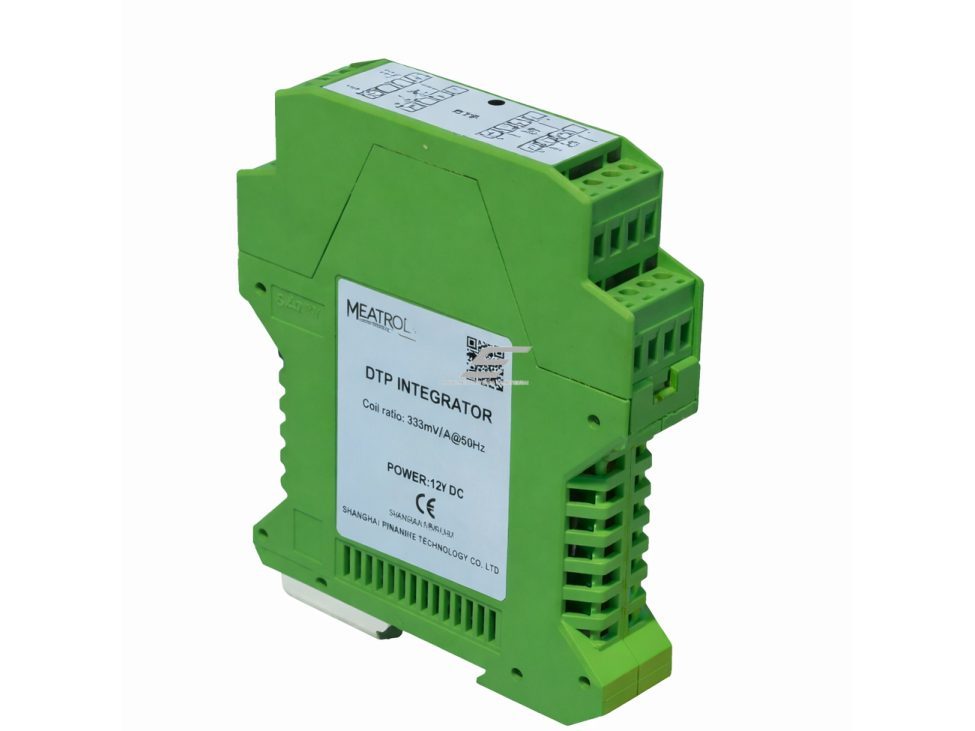

    Trifazis Rogowski ritės integratorius ant DIN bėgelio | 100 A | 85 mV/kA | 333 mV AC | AC srovės matavimui | DTP.1

    Kodas: ESDTP.15
    Pasiteirauti apie prekę
    Kaina 145.20 € su PVM
    ( 120.00 € be PVM )

    Trifazis pramoninės klasės Rogowski ritės integratorius, skirtas kintamosios srovės (AC) matavimui ir jos konvertavimui į standartinį 333 mV RMS analoginį signalą. Šis signalas plačiai naudojamas energijos skaitikliuose, tinklo analizatoriuose ir monitoringo sistemose, todėl integratorius yra tinkamas, kai reikalingas saugus, žemos įtampos ir tikslus trifazės srovės matavimas. Įrenginys montuojamas ant DIN bėgelio, todėl lengvai integruojamas į paskirstymo skydus, automatikos spintas ir matavimo skydines. Integratorius sujungia Rogowski ritės lankstumą, trifazį matavimą ir kompaktišką, tvarkingą montavimą viename sprendime.

  • Prekės aprašymas

    Techninės specifikacijos

    • Tipas: Trifazis Rogowski ritės integratorius
    • Modelis: DTP.1
    • Fazių skaičius: 3 fazės
    • Montavimas: DIN bėgelis (35 mm)
    • Vardinė įėjimo srovė: 100 A
    • Išėjimo signalas: 333 mV RMS (AC)
    • Ritės perdavimo koeficientas: 85 mV/kA
    • Matavimo tikslumas: ±0,5 %
    • Dažnių juosta: 30 Hz – 5 kHz
    • Maitinimas: 12 V DC
    • Matavimo tipas: Tik AC srovė
    • Konstrukcinė pastaba: Kiekvienai 100 A vardinei srovei maksimalus išėjimas – 1 V (vidinė signalo skalė)

    Funkcijos

    • Trifazis Rogowski signalo integravimas
    • 333 mV RMS išėjimas – suderinamas su dauguma energijos skaitiklių
    • Saugus žemos įtampos signalas
    • Stabilus ir linijinis matavimas visame darbiniame diapazone
    • Kompaktiškas DIN bėgelio korpusas profesionaliam montavimui

    Naudojimas

    • Inžinieriui / R&D specialistui: Tinka projektuojant trifazes energijos apskaitos ir elektros tinklo stebėsenos sistemas, ypač kai naudojami 333 mV tipo srovės įėjimus turintys energijos skaitikliai. Tai leidžia išvengti klasikinių srovės transformatorių ir naudoti Rogowski ritės privalumus.
    • Elektromontuotojui: DIN bėgelio montavimas, aiškūs gnybtai ir standartinis 12 V DC maitinimas leidžia greitai ir patikimai sumontuoti įrenginį elektros skyduose, net ir ribotos erdvės sąlygomis.
    • Pramonės, energetikos ir komerciniams objektams: Naudojamas gamybos cechuose, transformatorinėse, biurų pastatuose, prekybos centruose ir duomenų centruose, kur reikalingas tikslus trifazės srovės matavimas ir patikimas suderinamumas su apskaitos įranga.

    Pliusai

    • Trifazis sprendimas viename DIN modulyje
    • 333 mV RMS išėjimas – saugus ir plačiai palaikomas
    • Kompaktiškas DIN bėgelio montavimas
    • Stabilus ir patikimas veikimas

    Minusai

    • Fiksuota vardinė srovė
    • Skirtas tik AC srovės matavimui
    • Reikalingas išorinis 12 V DC maitinimas
    • Nepritaikytas aukšto dažnio laboratoriniams tyrimams
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
