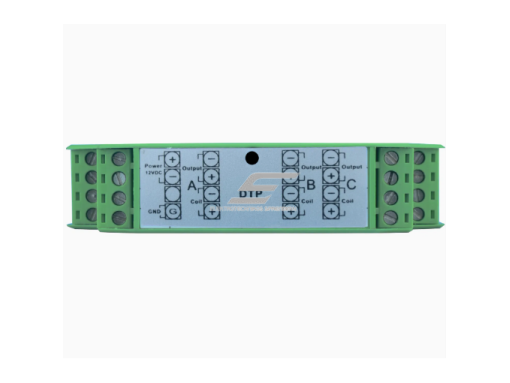

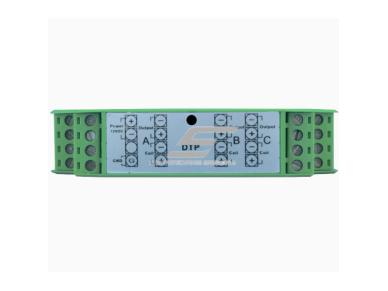

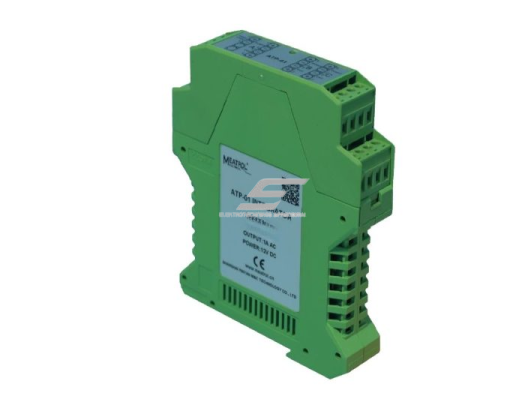

Trifazis Rogowski ritės integratorius ant DIN bėgelio | 1000 A | 50mV/kA | 8 W | 1 A RMS išėjimas | AC srovės matavimui | ATP01

Techninės specifikacijos

• Tipas: Trifazis Rogowski ritės integratorius
• Modelis: ATP01
• Fazių skaičius: 3 fazės
• Montavimas: DIN bėgelis (35 mm)
• Vardinė įėjimo srovė: 1000 A
• Išėjimo signalas: 1 A RMS (CT tipo)
• Ritės perdavimo koeficientas: 50 mV/kA
• Matavimo tikslumas: ±0,5 %
• Dažnių juosta: 30 Hz – 5 kHz
• Maitinimas: 12 V DC arba 24 V DC
• Maksimali apkrova (burden): 0,5 Ω
• Maksimali galia: 8 W
• Matavimo tipas: Tik AC srovė

Funkcijos

• Trifazis Rogowski signalo integravimas
• 1 A RMS išėjimas – suderinamas su tradicinėmis apsaugos ir matavimo sistemomis
• Aukštas matavimo stabilumas visame darbiniame diapazone
• Saugesnis matavimas lyginant su klasikiniu CT (be atviros antrinės grandinės rizikos)
• Patogus ir tvarkingas montavimas elektros skyduose

Naudojimas

• Inžinieriui / R&D specialistui: Puikus pasirinkimas projektuojant trifazes energijos apskaitos, apsaugos ar stebėsenos sistemas, kai reikia 1 A RMS signalo relėms, matuokliams ar analizatoriams, tačiau srovės diapazonas yra labai platus.
• Elektros ir matavimo laboratorijoms: DIN bėgelio formatas, aiškūs gnybtai ir standartinis 24 V DC maitinimas leidžia greitai ir saugiai sumontuoti įrenginį elektros skyde. Tinka tiek naujoms instaliacijoms, tiek modernizuojant senas sistemas.
• Pramonės inžinerijai (aukšti reikalavimai): Naudojamas paskirstymo skydinėse, transformatorinėse, gamyklose, duomenų centruose, kur būtinas patikimas trifazės srovės matavimas ir suderinamumas su esama CT tipo įranga.

Pliusai

• Trifazis sprendimas viename korpuse
• 1 A RMS išėjimas – plačiai naudojamas pramonėje
• DIN bėgelio montavimas
• Saugesnė alternatyva klasikiniams srovės transformatoriams

Minusai

• Fiksuota vardinė srovė
• Skirtas tik AC srovės matavimui
• Reikalingas išorinis DC maitinimas
• Dažnių juosta siauresnė nei laboratorinių integratorių
