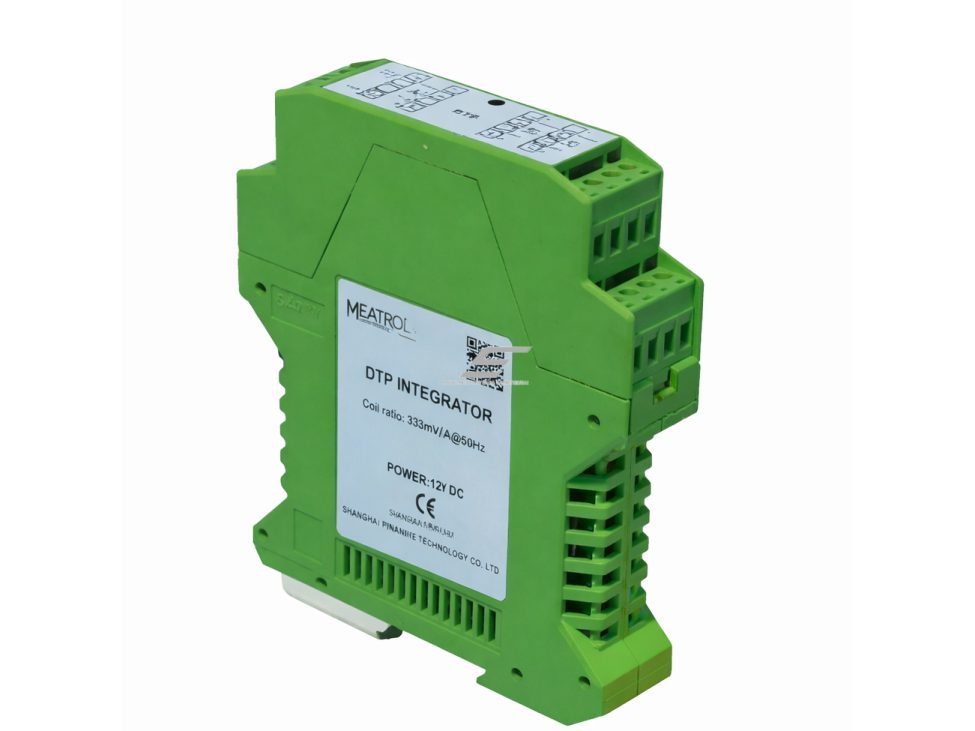

Trifazis Rogowski ritės integratorius ant DIN bėgelio | 3000 A | 50 mV/kA | 333 mV AC | AC srovės matavimui | DTP.1

Techninės specifikacijos

• Tipas: Trifazis Rogowski ritės integratorius
• Modelis: DTP.1
• Fazių skaičius: 3 fazės

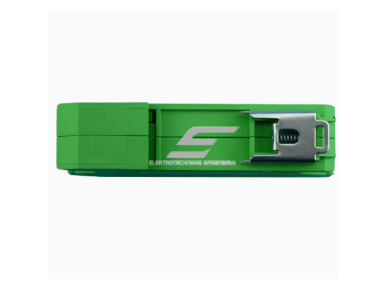

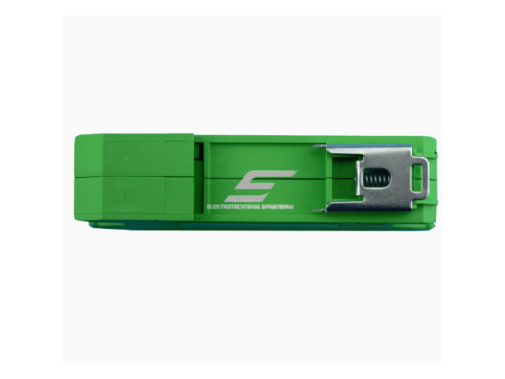

• Montavimas: DIN bėgelis (35 mm)
• Vardinė įėjimo srovė: 3000 A
• Išėjimo signalas: 333 mV RMS (AC)
• Ritės perdavimo koeficientas: 50 mV/kA
• Matavimo tikslumas: ±0,5 %
• Dažnių juosta: 30 Hz – 5 kHz
• Maitinimas: 12 V DC
• Matavimo tipas: Tik AC srovė
• Konstrukcinė pastaba: Kiekvienai 100 A vardinei srovei maksimalus išėjimas – 1 V (vidinė signalo skalė)

Funkcijos

• Trifazis Rogowski signalo integravimas
• 333 mV RMS išėjimas – suderinamas su dauguma energijos skaitiklių
• Saugus žemos įtampos signalas
• Stabilus ir linijinis matavimas visame darbiniame diapazone
• Kompaktiškas DIN bėgelio korpusas profesionaliam montavimui

Naudojimas

• Inžinieriui / R&D specialistui: Tinka projektuojant trifazes energijos apskaitos ir elektros tinklo stebėsenos sistemas, ypač kai naudojami 333 mV tipo srovės įėjimus turintys energijos skaitikliai. Tai leidžia išvengti klasikinių srovės transformatorių ir naudoti Rogowski ritės privalumus.

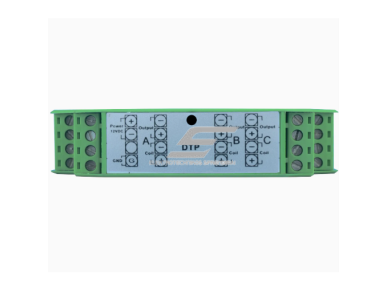

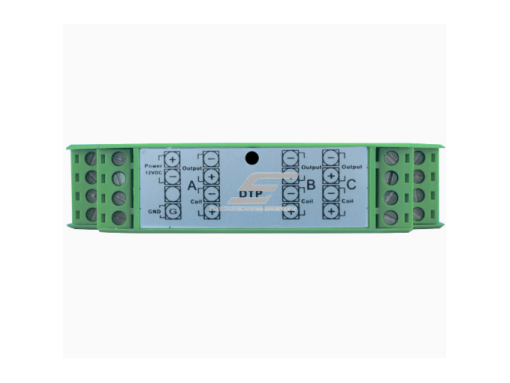

• Elektromontuotojui: DIN bėgelio montavimas, aiškūs gnybtai ir standartinis 12 V DC maitinimas leidžia greitai ir patikimai sumontuoti įrenginį elektros skyduose, net ir ribotos erdvės sąlygomis.
• Pramonės, energetikos ir komerciniams objektams: Naudojamas gamybos cechuose, transformatorinėse, biurų pastatuose, prekybos centruose ir duomenų centruose, kur reikalingas tikslus trifazės srovės matavimas ir patikimas suderinamumas su apskaitos įranga.

Pliusai

• Trifazis sprendimas viename DIN modulyje
• 333 mV RMS išėjimas – saugus ir plačiai palaikomas
• Kompaktiškas DIN bėgelio montavimas
• Stabilus ir patikimas veikimas

Minusai

• Fiksuota vardinė srovė
• Skirtas tik AC srovės matavimui
• Reikalingas išorinis 12 V DC maitinimas
• Nepritaikytas aukšto dažnio laboratoriniams tyrimams
