  •   Trifazis Rogowski ritės integratorius ant DIN bėgelio | 600 A | 85 mV/kA @50 Hz | 5 W | 333 mV AC | AC srovės matavimui | ATP40

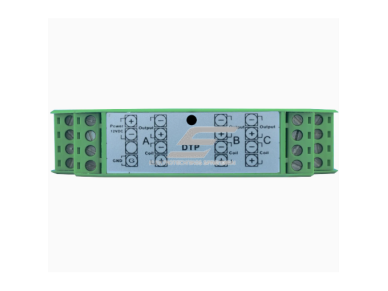

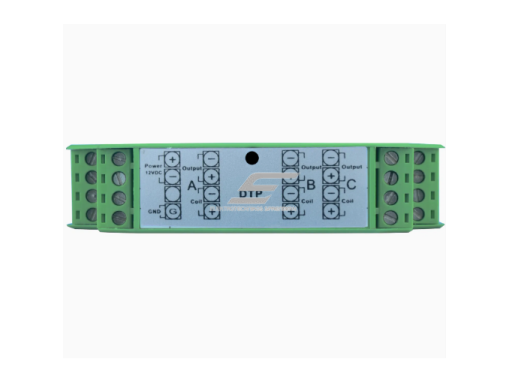

      Trifazis Rogowski ritės integratorius ant DIN bėgelio | 600 A | 85 mV/kA @50 Hz | 5 W | 333 mV AC | AC srovės matavimui | ATP40 1

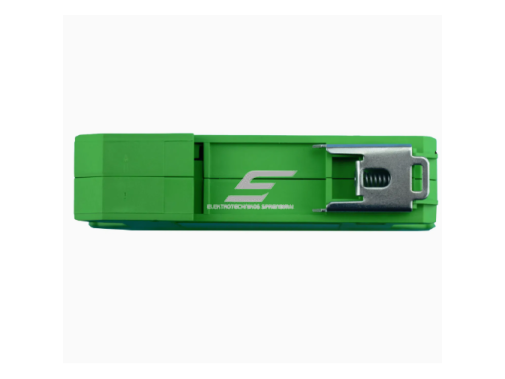

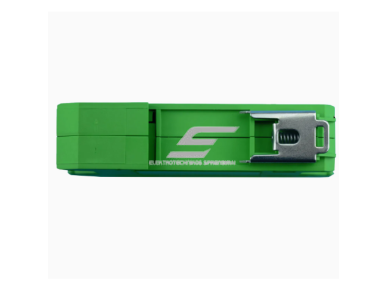

      Trifazis Rogowski ritės integratorius ant DIN bėgelio | 600 A | 85 mV/kA @50 Hz | 5 W | 333 mV AC | AC srovės matavimui | ATP40 2

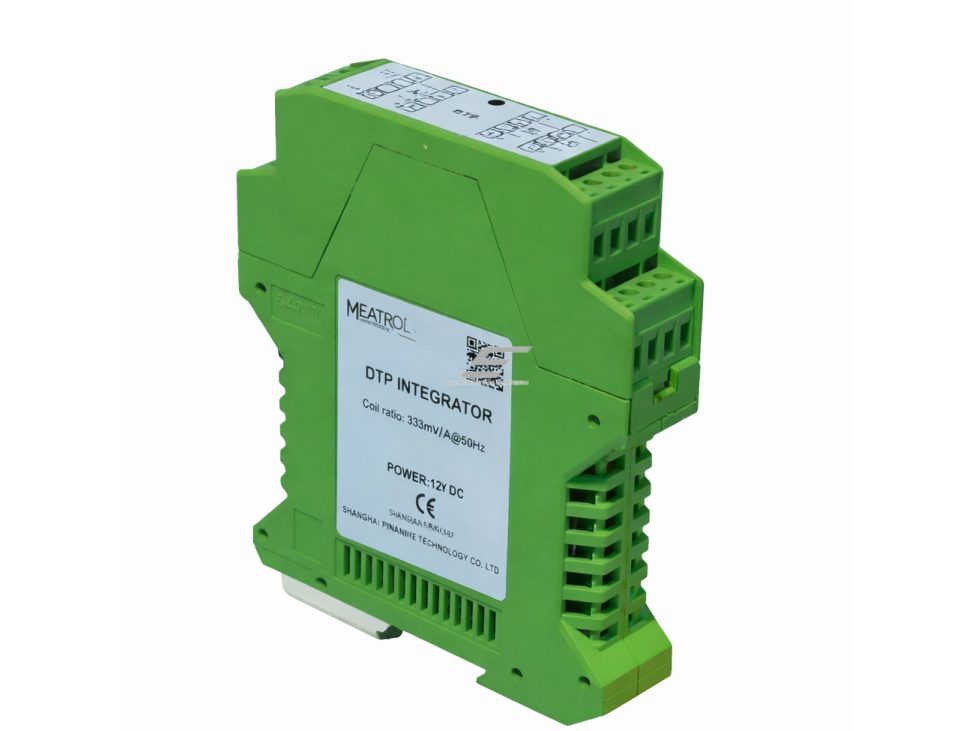

    Trifazis Rogowski ritės integratorius ant DIN bėgelio | 600 A | 85 mV/kA @50 Hz | 5 W | 333 mV AC | AC srovės matavimui | ATP40

    Kodas: ESATP406
    Pasiteirauti apie prekę
    Kaina 272.25 € su PVM
    ( 225.00 € be PVM )

    Trifazis pramoninės klasės Rogowski ritės integratorius, skirtas kintamosios srovės (AC) matavimui trijose fazėse ir standartinio 333 mV AC RMS išėjimo formavimui. Šis modelis ypač pritaikytas energijos apskaitos, tinklo analizės ir monitoringo sistemoms, kur reikalingas žemos įtampos, saugus ir labai stabilus signalas, suderinamas su moderniais energijos skaitikliais ir analizatoriais. DIN bėgelio montavimas leidžia integratorių lengvai integruoti į paskirstymo skydus, automatikos spintas ir matavimo skydines, išlaikant tvarkingą instaliaciją ir aiškią fazių struktūrą.

  • Prekės aprašymas

    Techninės specifikacijos

    • Tipas: Trifazis Rogowski ritės integratorius
    • Modelis: ATP40
    • Fazių skaičius: 3 fazės
    • Montavimas: DIN bėgelis (35 mm)
    • Vardinė įėjimo srovė: 600 A
    • Išėjimo signalas: 333 mV AC RMS (taip pat palaikomi 40 mA AC RMS variantai)
    • Ritės perdavimo koeficientas: 85 mV/kA @50 Hz
    • Matavimo tikslumas: ±0,5 % (nuo 1 % iki 100 % vardinės srovės)
    • Dažnių juosta: 30 Hz – 5 kHz
    • Maitinimas: 12 V DC arba 24 V DC
    • Maksimali apkrova (burden): 20 Ω (kiekvienai fazei)
    • Energijos sąnaudos: 5 W
    • Matavimo tipas: Tik AC srovė

    Funkcijos

    • Trifazis Rogowski signalo integravimas į 333 mV AC RMS
    • Saugus žemos įtampos išėjimas – idealus energijos apskaitai
    • Stabilus ir linijinis signalas kiekvienai fazei
    • Didelis suderinamumas su energijos skaitikliais ir analizatoriais
    • Tvarkingas montavimas ant DIN bėgelio

    Naudojimas

    • Inžinieriui / R&D specialistui: Puikus pasirinkimas projektuojant trifazes energijos apskaitos ir monitoringo sistemas, ypač kai naudojami 333 mV įėjimą palaikantys energijos skaitikliai. Tai leidžia išvengti klasikinių srovės transformatorių ir pasinaudoti Rogowski ritės privalumais.
    • Elektromontuotojui: DIN bėgelio korpusas, aiškus fazių atskyrimas ir standartinis 24 V DC maitinimas leidžia greitai ir saugiai sumontuoti įrenginį naujuose ar modernizuojamuose elektros skyduose.
    • Pramonės, energetikos ir komerciniams objektams: Naudojamas transformatorinėse, gamyklose, duomenų centruose, prekybos centruose ir biurų pastatuose, kur būtinas patikimas trifazės srovės stebėjimas ir suderinamumas su šiuolaikiniais matavimo sprendimais.

    Pliusai

    • Trifazis sprendimas viename modulyje
    • 333 mV AC RMS išėjimas – saugus ir plačiai palaikomas
    • DIN bėgelio montavimas
    • Aukštas matavimo stabilumas ir tikslumas

    Minusai

    • Fiksuota vardinė srovė
    • Skirtas tik AC srovės matavimui
    • Reikalingas išorinis DC maitinimas
    • Ne skirtas laboratoriniams aukšto dažnio tyrimams (iki 5 kHz)
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
