  • Nauja prekė   -9.06€Tvirtinimo laikiklis temperatūros davikliams DTS-M / DTS-L | plienas DC01 | Sentera Controls | DTS-MB-BK-ASM

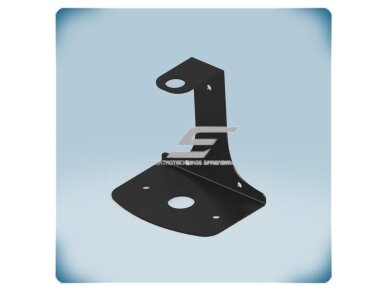

    Tvirtinimo laikiklis temperatūros davikliams DTS-M / DTS-L | plienas DC01 | Sentera Controls | DTS-MB-BK-ASM

    Kodas: DTS-MB-BK-ASM
    Pasiteirauti apie prekę
    Kaina 16.20 € su PVM
    ( 13.39 € be PVM )
    25.26 € Sutaupykite 9.06 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

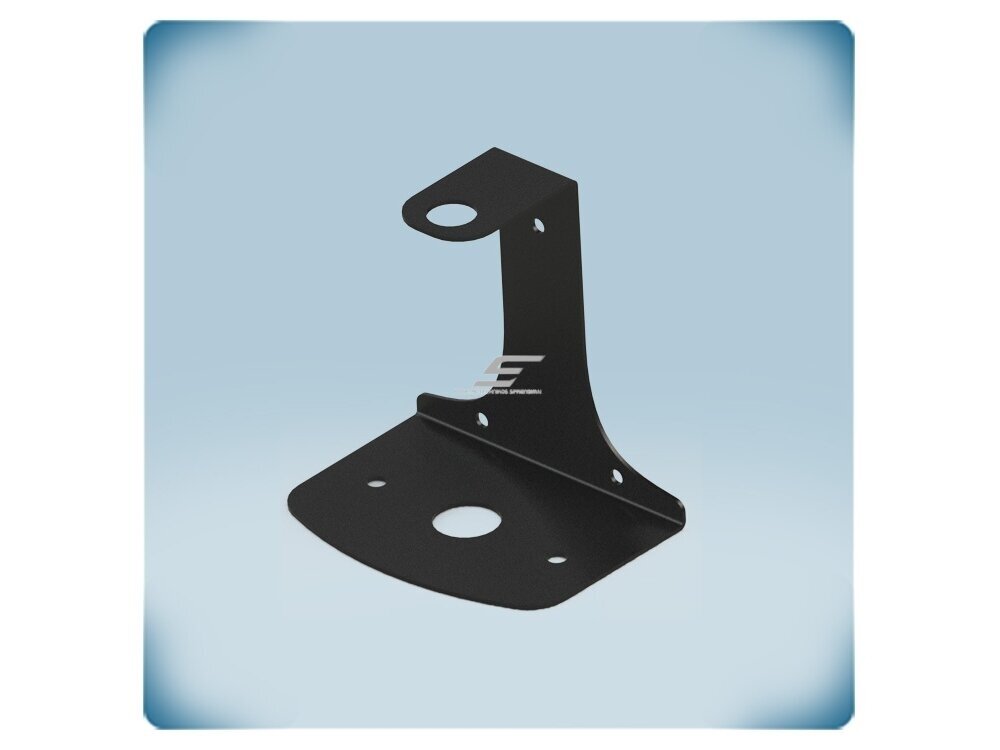

    Tvirtinimo laikiklis temperatūros davikliams DTS-M / DTS-L | plienas DC01 | Sentera Controls | DTS-MB-BK-ASM

    DTS-MB-BK-ASM – Sentera Controls montavimo laikiklis kanaliniams temperatūros davikliams DTS-M ir DTS-L. Leidžia pritvirtinti daviklį prie lygaus paviršiaus, pvz., patalpos sienos, ir taip naudoti jį ne tik ortakyje.

    Pagrindinė mintis:
    Kai DTS-M daviklį reikia montuoti ne kanale, o ant sienos ar konstrukcijos – laikiklis su visais varžtais, kaiščiais ir kabelio riebokšliu išsprendžia tvirtinimą be improvizacijų.
    Suderinamumas
    Sentera DTS-M ir DTS-L
    Medžiaga
    Nelegiruotasis plienas DC01, 1,2 mm
    Montavimas
    Ant lygaus paviršiaus (sienos)
    Komplektas
    Laikiklis, kaiščiai, varžtai, riebokšlis

    Veikimo principas

    Laikiklis iš 1,2 mm šaltai valcuoto nelegiruotojo plieno DC01 (DIN EN 10130) tvirtinamas prie sienos 3 varžtais su sieniniais kaiščiais, o daviklis prie jo – 2 nerūdijančio plieno varžtų, veržlių ir poveržlių komplektais; kabelis įvedamas per komplekte esantį riebokšlį.

    Daviklio zondas lieka laisvai apiplaukiamas aplinkos oro, todėl kanalinis DTS-M matuoja patalpos ar techninės zonos temperatūrą ir toliau perduoda ją Modbus RTU tinklu.

    Rezultatas – tas pats Modbus daviklis naudojamas ir ortakyje, ir ant sienos. Laikiklis yra mechaninis priedas be elektrinių parametrų, o daviklis (DTS-M-080 / DTS-M-160) įsigyjamas atskirai.

    Kuo naudingas DTS-MB-BK-ASM?
    Visas tvirtinimo komplektas vienoje pakuotėje – nereikia ieškoti varžtų ir riebokšlio objekte.

    Techninės specifikacijos

    Prekės tipas Temperatūros daviklio tvirtinimo laikiklis
    Gamintojas / kodas Sentera Controls / DTS-MB-BK-ASM
    Suderinamumas Sentera DTS-M, DTS-L
    Medžiaga Nelegiruotasis plienas DC01 (DIN EN 10130)
    Storis 1,2 mm
    Tvirtinimo angos 2 × Ø5 mm, 3 × Ø4 mm; angos Ø12,5 ir Ø17 mm
    Komplektacija Laikiklis 1 vnt.; sieniniai kaiščiai 3 vnt.; varžtai 3 vnt.; nerūdijančio plieno varžtas, veržlė ir poveržlė 2 kompl.; kabelio riebokšlis su veržle 1 kompl.
    Pakuotė (1 vnt.) 106 × 88 × 96 mm
    Svoris 0,102 kg (neto)

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Tvirtinimas prie sienos – DTS-M daviklis montuojamas ant lygaus paviršiaus.
    • Pilnas komplektas – 3 kaiščiai, 3 varžtai ir riebokšlis pridedami.
    • Nerūdijančio plieno tvirtinimo detalės – 2 varžtų, veržlių ir poveržlių komplektai daviklio tvirtinimui.
    • Plieninis laikiklis – 1,2 mm DC01 plienas – tvirtas pagrindas.
    • Kabelio riebokšlis – tvarkingas kabelio įvedimas.
    • Suderinamumas – tinka Sentera DTS-M ir DTS-L davikliams.

    Kur naudojamas?

    • DTS-M daviklio montavimas ant patalpos sienos
    • Techninių patalpų temperatūros matavimas Modbus tinkle
    • Ventiliacinės kameros – daviklis ant konstrukcijos
    • Sandėliai – daviklis ant kolonos ar sienos
    • Serverinės ir elektros skydinių patalpos
    • Daviklio montavimas šalia įrenginių ant lygaus paviršiaus

    Naudojimas pagal poreikį

    Elektros montuotojui.
    Visas tvirtinimo komplektas – kaiščiai, varžtai ir riebokšlis – vienoje pakuotėje.
    BMS integratoriui.
    Tas pats DTS-M daviklis ir Modbus registrai naudojami ir kanale, ir ant sienos.
    Pastato administratoriui.
    Techninių patalpų temperatūra Modbus tinkle be atskiro patalpos daviklio tipo.

    Praktinis panaudojimas

    Jeigu serverinės oro temperatūrą reikia įtraukti į esamą Sentera Modbus tinklą, tada DTS-M-080 tvirtinamas prie sienos DTS-MB-BK-ASM laikikliu 3 varžtais su kaiščiais, o kabelis įvedamas per komplekte esantį riebokšlį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DTS-MB-BK-ASM naudojamas kartu su DTS-M davikliu:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Techninė patalpa DTS-M-080 + DTS-MB-BK-ASM ant sienos → Modbus Patalpos temperatūra Modbus tinkle Montuokite toliau nuo šilumos šaltinių
    Ventiliacinė kamera DTS-M-160 + laikiklis ant konstrukcijos Kameros oro temperatūros stebėsena Kabelį veskite per riebokšlį
    Sandėlis DTS-M + laikiklis ant kolonos → BMS Sandėlio temperatūra BMS sistemoje Naudokite pridėtus kaiščius ir varžtus

    Kaip parinkti Modbus temperatūros daviklį

    Montavimo vieta / zondas Rekomenduojamas modelis
    Ortakis, zondas 85 mm DTS-M-080 (kanalinis, 85 mm)
    Ortakis, zondas 165 mm DTS-M-160 (kanalinis, 165 mm)
    Vandens vamzdis, pridedamas DTP-M (vamzdžio, 0–85 °C)
    DTS-M tvirtinimas prie sienos DTS-MB-BK-ASM (laikiklis) ← šis modelis
    Taisyklė: laikiklis tinka DTS-M (ir DTS-L) davikliams; patį daviklį rinkitės pagal zondo ilgį – 85 mm (DTS-M-080) arba 165 mm (DTS-M-160).
    Kada rinktis kitą sprendimą: pasyviam patalpos jutikliui su sieniniu korpusu – ROTSN serija; vandens vamzdžiui – DTP-M.

    Pliusai

    • Pilnas tvirtinimo komplektas
    • Tvirtas 1,2 mm plieninis laikiklis
    • Kabelio riebokšlis komplekte
    • Tinka DTS-M ir DTS-L
    • Zondas lieka laisvai apiplaukiamas oro

    Minusai / ribojimai

    • Daviklis į komplektą neįeina
    • Nelegiruotasis plienas – ne nerūdijantis
    • Skirtas tik lygiems paviršiams; pasyviam sieniniam jutikliui yra ROTSN serija

    Saugos ir montavimo pastabos

    • Prieš gręždami patikrinkite, ar sienoje nėra paslėptų laidų ar vamzdžių.
    • Daviklį jungia kvalifikuotas montuotojas, atjungus maitinimą.
    • Naudokite pridėtus tvirtinimo elementus.

    Greitas pasirinkimo gidas

    DTS-M
    DTS-L
    Laikiklis
    Plienas DC01
    Tinka, kai reikia:
    • pritvirtinti DTS-M daviklį prie sienos;
    • matuoti patalpos temperatūrą Modbus daviklio pagalba;
    • tvarkingai įvesti kabelį per riebokšlį.
    Patikrinkite prieš naudojimą:
    • ar turite DTS-M arba DTS-L daviklį;
    • ar paviršius lygus;
    • sienos medžiagą ir kaiščių tinkamumą.
    Svarbus priminimas: DTS-MB-BK-ASM – tik laikiklis; temperatūros daviklis užsakomas atskirai.

    DUK

    Ar daviklis įeina į komplektą?
    Ne, tai tik laikiklis su tvirtinimo elementais.
    Kokiems davikliams tinka?
    Laikiklis tinka Sentera DTS-M ir DTS-L davikliams.
    Iš kokios medžiagos pagamintas?
    Jis pagamintas iš 1,2 mm nelegiruotojo plieno DC01.
    Kas yra komplekte?
    Komplekte yra laikiklis, 3 kaiščiai, 3 varžtai, 2 nerūdijančio plieno varžtų komplektai ir kabelio riebokšlis.
    Ar galima montuoti ant nelygaus paviršiaus?
    Ne, laikiklis skirtas lygiems paviršiams, tokiems kaip siena ar kolona.
    Kiek sveria laikiklis?
    Laikiklis sveria 0,102 kg.

    Tvirtinimo laikiklis temperatūros davikliams DTS-M / DTS-L | plienas DC01 | Sentera Controls | DTS-MB-BK-ASM

    Sentera DTS-MB-BK-ASM – plieninis tvirtinimo laikiklis DTS-M ir DTS-L temperatūros davikliams montuoti ant sienos, su kaiščiais, varžtais ir kabelio riebokšliu.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
