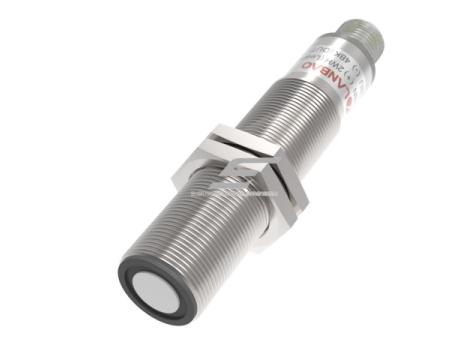

Ultragarsinis artumo jutiklis | analoginis | 60-1000mm | M18 | 15-30VDC | 4-20mA | M12 | nikelio-vario korpusas | IP67

Techninės specifikacijos

• Veikimo principas: ultragarsinis aptikimas
• Darbinis atstumas: 60–1000 mm
• Nematoma zona: 0–60 mm
• Rezoliucija: 0,5 mm
• Pakartojamumo tikslumas: ±0,15 % nuo viso matavimo diapazono
• Absoliutus tikslumas: ±1 % (su temperatūros kompensacija)
• Atsako laikas: 100 ms
• Perjungimo histerezė: 2 mm
• Perjungimo dažnis: 10 Hz
• Maitinimo įtampa: 15–30 V DC
• Vartojama srovė (be apkrovos): ≤25 mA
• Išėjimas: 4-20mA
• Teach-in funkcija: taip – atstumo nustatymui
• Indikacija:

•  Raudonas LED: nėra aptikto objekto mokymosi („teach-in“) būsenoje, šviečia pastoviai;

•  Geltonas LED: įprasto darbo režime rodo jungiklio būseną;

•  Mėlynas LED: mokymosi („teach-in“) būsenoje aptiktas objektas, mirksi;

•  Žalias LED: maitinimo indikatoriaus lemputė, šviečia pastoviai.

• Darbinė temperatūra: -25…+70 °C (248-343K)
• Sandėliavimo temperatūra: -40…+85 °C (233-358K)
• Korpusas: vario-nikelio lydinys, epoksidinės dervos užpildas
• Apsaugos klasė: IP67

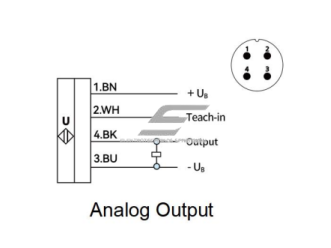

• Jungtis: 4 kontaktų M12 jungtis

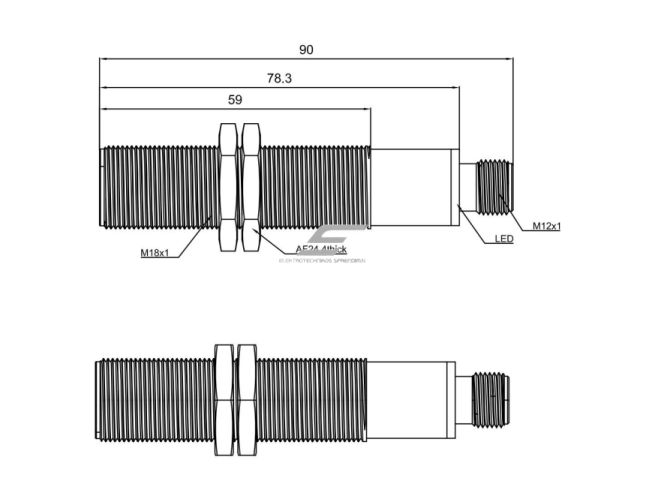

• Matmenys: M18 sriegis

Funkcijos ir ypatybės

• Ultragarsinis aptikimo principas – tinka objektams, kurių negali aptikti optiniai jutikliai (pvz., skaidrūs plastikai, skysčiai, šviesūs paviršiai).
• Temperatūros kompensacija – užtikrina stabilų veikimą keičiantis aplinkos temperatūrai.
• Teach-in funkcija – leidžia vartotojui greitai sukalibruoti norimą aptikimo atstumą be papildomos įrangos.
• Patvarus korpusas – atsparus smūgiams, korozijai ir vibracijoms.
• LED indikacija – aiškiai rodo jutiklio būseną realiuoju laiku.
• Aukštas IP67 sandarumas – leidžia naudoti dulkėtose, drėgnose ar net lauko sąlygose.

Naudojimas

• Buitiniam vartotojui: Tinka įrenginiams, kuriems reikalingas atstumo matavimas ar kliūčių aptikimas, pvz., automatiniai vartai, garažo sistemos, vandens lygio stebėjimas, robotika ar namų automatikos projektai.
• Inžinieriui: Plačiai taikomas gamybos linijose, CNC įrenginiuose, pakuočių aptikimo, robotikoje, kur būtina tiksli padėties ar objekto kontrolė.
• Elektromontuotojui: Lengvai integruojamas į PLC valdiklius. Dėl konfigūracijos tinka daugeliui pramoninių įrenginių be papildomų modifikacijų.

Pliusai

• Tinka įvairių paviršių objektams – nepriklauso nuo spalvos ar skaidrumo
• Kompaktiškas sriegis, lengva montuoti
• Temperatūros kompensacija – itin stabilus veikimas
• Reguliuojamas aptikimo atstumas (teach-in)
• IP67 apsauga nuo dulkių ir drėgmės
• LED indikacija veikimo būsenai

Minusai

• Nėra tinkamas labai mažų objektų aptikimui
• Aptikimo greitis mažesnis nei kai kurių optinių jutiklių
