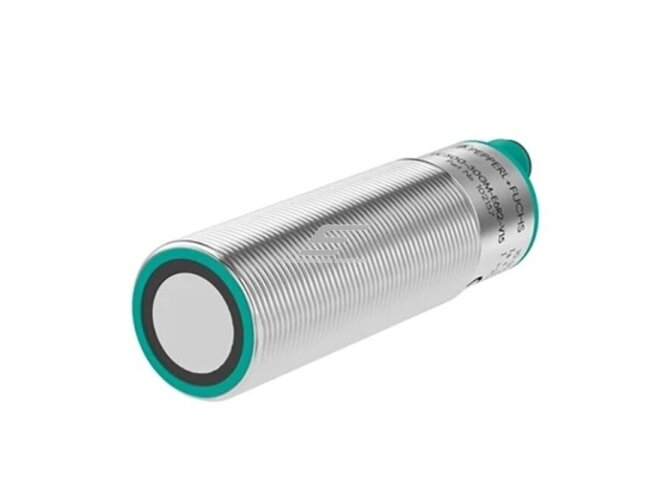

Ultragarsinis artumo jutiklis | programuojamas | 80-2000mm | M30 | 10-30VDC | NO/NC | PNP | M12 | nikeliuoto žalvario korpusas | IP65 | UB2000-30GM-E5-V15 | 097969

Techninės specifikacijos
Bendros charakteristikos

• Modelis: UB2000-30GM-E5-V15
• Jutiklio tipas: ultragarsinis atstumo jutiklis
• Sistema: single head
• Aptikimo diapazonas: 80 - 2000 mm
• Reguliavimo diapazonas: 120 - 2000 mm
• Akloji zona: 0 - 80 mm
• Referencinė taikinio plokštė: 100 x 100 mm
• Keitiklio dažnis: ~180 kHz
• Atsako laikas: ~150 ms

Elektrinės charakteristikos

• Darbinė įtampa: 10 - 30 V DC
• Įtampos pulsacija: 10 %
• Tuščios eigos srovė: ≤ 50 mA

Išėjimas

• Išėjimo tipas: PNP
• Kontaktas: NO / NC programuojamas
• Nominali srovė: 200 mA
• Apsauga: nuo trumpo jungimo ir perkrovos
• Įtampos kritimas: ≤ 2,5 V
• Jungimo dažnis: ≤ 3.3 Hz
• Histerezė: 1 % nustatyto atstumo
• Pakartojimo tikslumas: ≤ 0.5 %

Sinchronizavimo funkcija

• Dvipusis sinchronizavimas
• 0 lygis: -UB ... +1 V
• 1 lygis: +4 V ... +UB
• Sinchronizavimo impulsas: ≥ 100 µs
• Impulsų intervalas: ≥ 2 ms

Sinchronizavimo dažnis:

• Bendras režimas: ≤ 30 Hz
• Multiplex režimas: ≤ 30 Hz / n (n ≤ 5 jutikliai)

Programavimo įėjimas

• Program input: 1
• Įėjimo varža: > 4.7 kΩ
• Programavimo impulsas: ≥ 1 s

Indikacija

LED indikatoriai leidžia greitai stebėti jutiklio būseną:

Žalias LED

• pastovus – maitinimas įjungtas
• mirksi – programavimo funkcija / aptiktas objektas

Geltonas LED

• pastovus – aktyvus jungimo išėjimas
• mirksi – programavimo režimas

Raudonas LED

• normalus veikimas – klaidos indikacija
• programavimo režime – objektas neaptiktas

Aplinkos sąlygos

• Darbinė temperatūra: −25 °C iki +70 °C
• Sandėliavimo temperatūra: −40 °C iki +85 °C

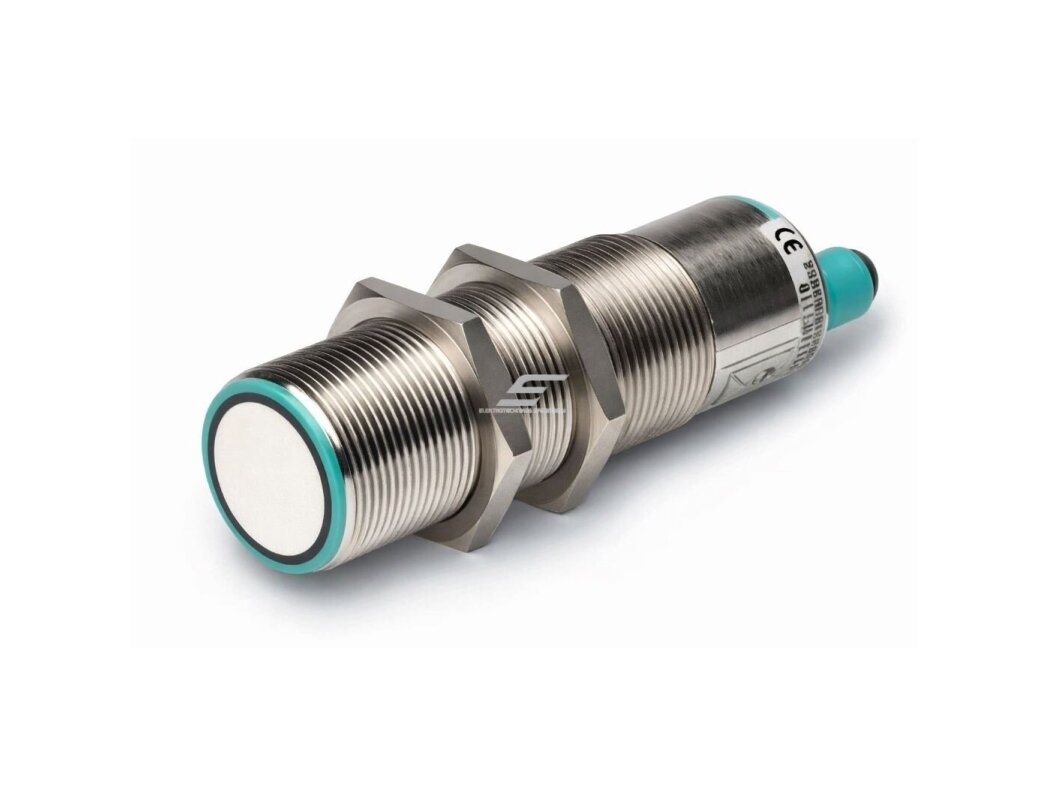

Mechaninės charakteristikos

• Korpuso sriegis: M30 × 1.5
• Korpuso medžiaga: nikeliuotas žalvaris
• Plastikinės dalys: PBT
• Ultragarso keitiklis: epoksidinė derva su stiklo mikrosferomis
• Svoris: 140 g
• Apsaugos klasė: IP65

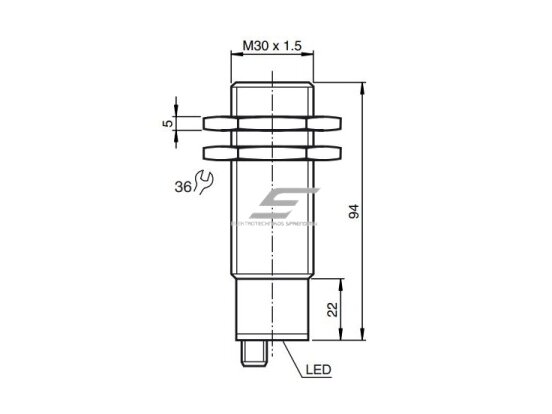

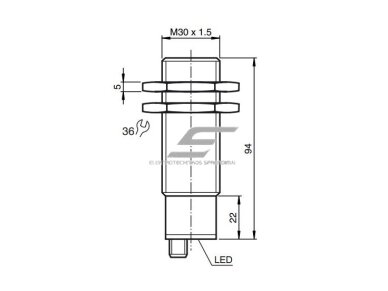

Matmenys

• Bendras ilgis: 94 mm
• Apatinė dalis: 22 mm
• Tvirtinimo veržlės raktas: 36 mm
• LED indikacija integruota jutiklio gale

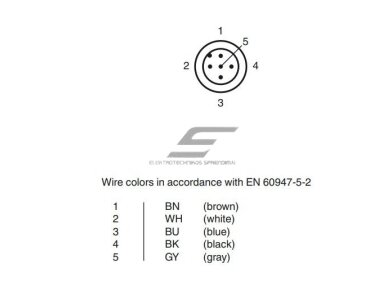

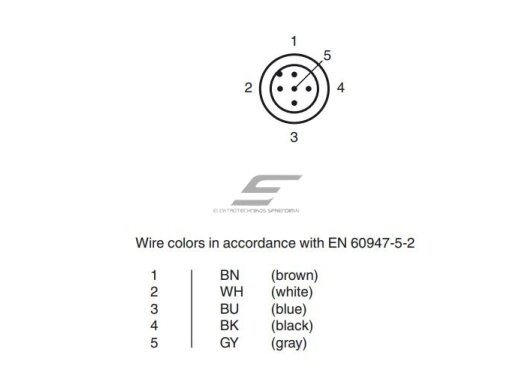

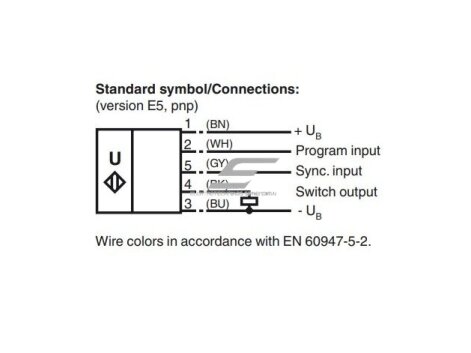

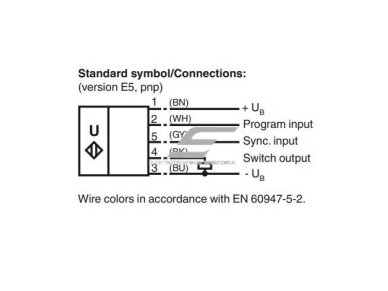

Jungtis

• Jungtis: M12
• Kontaktai: 5 pin
• Tipas: connector M12 x 1

Gamykliniai nustatymai

• Jungimo taškas A1: 220 mm
• Jungimo taškas A2: 2100 mm
• Išėjimo funkcija: window mode
• Išėjimo būsena: NO kontaktas

Standartai ir sertifikatai

Atitinka šiuos standartus:

• EN 60947-5-2
• IEC 60947-5-2

Sertifikatai:

• EAC TR CU 020/2011
• UL (cULus Listed)
• CSA (cCSAus Listed)
• CCC (nereikalingas produktams ≤36 V)

Funkcijos

• objektų aptikimas ultragarso principu
• programuojami jungimo taškai
• 5 skirtingos išėjimo funkcijos
• sinchronizavimo galimybė keliems jutikliams
• programavimo įėjimas
• temperatūros kompensavimas
• atsparumas suslėgto oro poveikiui
• galimybė išjungti jutiklį per valdymo signalą

Naudojimas

• Buitiniam vartotojui: Nors jutiklis skirtas pramonei, jis gali būti naudojamas ir įvairiuose techniniuose projektuose: automatinėse vartų sistemose, vandens lygio matavime rezervuaruose, išmaniųjų namų projektuose.
• Inžinieriui ir automatikos specialistui: Jutiklis plačiai naudojamas automatizacijos sistemose: objektų aptikimui konvejeriuose, sandėliavimo sistemose, robotų navigacijoje, automatizuotose gamybos linijose, medžiagų padėties nustatymui. Programuojamos funkcijos leidžia tiksliai pritaikyti jutiklį konkrečiai sistemai.
• Elektromontuotojui: Jutiklis lengvai montuojamas elektros spintose ir automatikos sistemose. Naudojimo sritys: PLC valdomos sistemos, gamybos įrenginiai, pakavimo linijos, transportavimo konvejeriai, pramoninės saugos sistemos. Standartinė M30 konstrukcija leidžia jutiklį montuoti į daugumą standartinių laikiklių.

Pliusai

• didelis aptikimo atstumas iki 2 metrų
• patikimai aptinka objektus nepriklausomai nuo spalvos ar paviršiaus
• programuojamos išėjimo funkcijos
• sinchronizavimo galimybė keliems jutikliams
• temperatūros kompensacija
• tvirtas metalinis korpusas
• IP65 apsauga pramoninėms sąlygoms
• standartinis M30 montavimas

Minusai

• mažesnis aptikimo greitis lyginant su optiniais jutikliais
• didelė akloji zona arti jutiklio (iki 80 mm)
• gali būti jautrus labai minkštiems ar garsą sugeriantiems paviršiams
