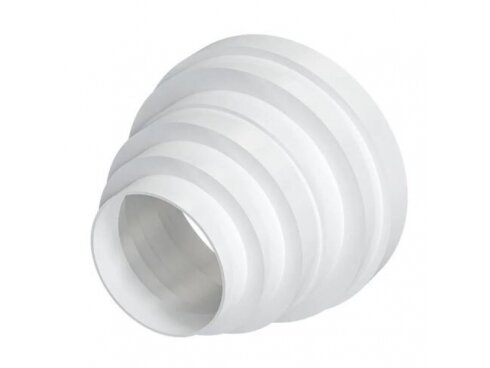

Universali jungtis ortakiui | adapteris | vėdinimo | ventiliacijos sistemoms | D160/150/125/120/100/80 | baltas | plastikinis | centrinis

Kodas: 28774

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 3.36 € su PVM
( 2.78 € be PVM )

Į krepšelį

Universali pakopinė ortakio jungtis (kodas 28774) – plastikinis baltas adapteris, skirtas skirtingo skersmens apvaliems ortakiams ir vėdinimo įrenginiams sujungti. Viename 120 mm ilgio elemente yra šešios pakopos – D160, 150, 125, 120, 100 ir 80 mm, todėl nereikalingos pakopos tiesiog nupjaunamos ir gaunama jungtis būtent tam skersmeniui, kurio reikia objekte.

Prekės aprašymas

Universali jungtis ortakiui | adapteris | vėdinimo ir ventiliacijos sistemoms | D160/150/125/120/100/80 | baltas | plastikinis | centrinis | 28774

Universali pakopinė ortakio jungtis (kodas 28774) – plastikinis baltas adapteris, skirtas skirtingo skersmens apvaliems ortakiams ir vėdinimo įrenginiams sujungti. Viename 120 mm ilgio elemente yra šešios pakopos – D160, 150, 125, 120, 100 ir 80 mm, todėl nereikalingos pakopos tiesiog nupjaunamos ir gaunama jungtis būtent tam skersmeniui, kurio reikia objekte.

Pagrindinė mintis:
Vėdinimo sistemose retai viskas sutampa – rekuperatoriaus išvadas 160 mm, ortakis 125 mm, o gartraukio išėjimas 100 mm. Vietoje trijų skirtingų perėjimų sandėlyje pakanka vienos universalios jungties: nupjovėte, įstatėte, užsandarinote. Tai sutaupo laiko montuotojui ir vietos sandėlyje.

Skersmenys
160/150/125/120/100/80 mm

Ilgis
120 mm

Medžiaga
plastikas (PP)

Spalva
balta

Veikimo principas

Jungtis suformuota kaip pakopinis kūgis: kiekviena pakopa atitinka standartinį ortakio skersmenį. Montuotojas parenka dvi reikalingas pakopas (pvz., 125 ir 100 mm), nupjauna nereikalingą siauresnę dalį ir įstato jungtį tiesiai į ortakius iš abiejų pusių. Sujungimas atliekamas be papildomų movų – jungtis įeina į ortakio vidų arba užsimauna ant įrenginio atvamzdžio.

Kadangi jungtis „centrinė“, abu sujungiami ortakiai lieka vienoje ašyje – srautas nekeičia krypties, o pasipriešinimas išlieka minimalus. Sujungimo vietos sandarinamos aliuminio juosta arba sandarinimo mastika, kad nebūtų oro nuotėkio.

Kuo naudinga universali jungtis?
Ji pakeičia iki penkių skirtingų perėjimų (160→150, 150→125, 125→120, 120→100, 100→80) vienu elementu. Montuotojui tai reiškia mažiau detalių automobilyje, o galutiniam vartotojui – galimybę greitai prijungti gartraukį, ventiliatorių ar rekuperatorių prie esamo ortakio nelaukiant tikslios detalės užsakymo.

Techninės specifikacijos

Kodas	28774
Prekės tipas	Universali pakopinė ortakio jungtis (adapteris)
Skersmenys	160 / 150 / 125 / 120 / 100 / 80 mm
Pakopų skaičius	6
Ilgis	120 mm
Medžiaga	Plastikas (PP), atsparus UV ir drėgmei
Spalva	Balta
Montavimo tipas	Centrinis (ašinis), įstatoma / užmaunama
Darbo temperatūra	-20…+60 °C
Sandarinimas	Aliuminio juosta arba mastika (į komplektą neįeina)
Suderinamumas	PVC, plastikiniai, lankstūs ir skardiniai apvalūs ortakiai
Taikymas	Buitinė ir komercinė ventiliacija, gartraukiai, rekuperatoriai
Pakuotė	1 vnt.

Pagrindinės funkcijos

6 skersmenys viename – nuo 80 iki 160 mm, dengia visus buitinius standartus.
Pjaunama pagal poreikį – nereikalingos pakopos pašalinamos įprastu peiliu ar pjūkleliu.
Ašinis sujungimas – ortakiai lieka vienoje linijoje, minimalus srauto pasipriešinimas.
Be movų – jungiama tiesiai prie ortakių ir įrenginių atvamzdžių.
Lengva ir atspari – plastikas nerūdija, tinka drėgnoms patalpoms.
Balta spalva – nesimato už baltų ortakių ir lubų apdailos.

Kur naudojamas?

Virtuvės gartraukio prijungimas prie 100–150 mm ortakio
Vonios ir tualeto ventiliatorių jungimas prie esamo kanalo
Rekuperatorių ir vėdinimo įrenginių atvamzdžių perėjimai
Lanksčių aliuminio ortakių sujungimas su standžiais PVC
Kanalinių ventiliatorių įjungimas į skirtingo skersmens sistemą
Renovacija – naujų įrenginių jungimas prie senų ortakių
Džiovyklių išmetimo kanalai
Sandėlių ir dirbtuvių vietinė ištraukiamoji ventiliacija

Naudojimas pagal poreikį

Buitiniam vartotojui.
Pakeičiate gartraukį, o naujo išėjimas nesutampa su ortakiu? Ši jungtis išsprendžia problemą per kelias minutes – nupjaunate, įstatote, apjuosiate juosta.

Įmonėms ir montuotojams.
Vienas universalus elementas automobilyje pakeičia kelis skirtingus perėjimus – mažiau atsargų, mažiau grįžimų į sandėlį.

Inžinieriui / projektuotojui.
Perėjimas trumpas (120 mm), staigus, todėl tinka nedideliems srautams ir mažiems slėgio skirtumams. Didelio našumo sistemose su tiksliais aerodinaminiais reikalavimais naudokite laipsniškus (kūginius) perėjimus.

Praktinis panaudojimas

Vonios kambaryje sumontuotas 100 mm ventiliatorius, o į stogą išvestas 125 mm ortakis. Nuo universalios jungties nupjaunamos 80 mm pakopa; 100 mm galas įstatomas į ventiliatoriaus atvamzdį, 125 mm galas – į ortakį. Sujungimai apjuosiami aliuminio juosta. Sistema veikia be papildomų perėjimų, o jungtis lieka nematoma virš lubų.

Pliusai

Universalumas – vienas elementas 6 skersmenims.
Greitas montavimas – be įrankių, išskyrus peilį pjovimui.
Pigus sprendimas – pigiau nei atskiri perėjimai kiekvienam dydžiui.
Atsparumas – plastikas nekoroduoja drėgnose patalpose.
Kompaktiškas – 120 mm ilgis telpa tarp lubų ir perdangos.
Suderinamumas – tinka PVC, skardiniams ir lanksčiams ortakiams.

Minusai / ribojimai

Staigus skersmens pokytis didina pasipriešinimą – netinka didelio našumo sistemoms.
Nupjovus pakopą jungtis nebegrįžtama į pradinį pavidalą.
Reikalingas papildomas sandarinimas juosta ar mastika.
Plastikas – netinka aukštos temperatūros (>60 °C) dūmų ar dūmtraukio kanalams.
Pakopa 150/160 mm – trumpas įstatymo gylis, būtinas geras užfiksavimas.

Saugos ir montavimo pastabos

Pjaukite pakopą tiesiai, per pakopos briauną – nelygus pjūvis blogina sandarumą.
Sujungimus sandarinkite aliuminio juosta arba ventiliacine mastika.
Nenaudokite kaip dūmtraukio ar krosnies išmetimo dalies – tik vėdinimo orui.
Lanksčius ortakius papildomai fiksuokite apkaba ar sąvarža.
Prieš montuojant įsitikinkite, kad ortakio viduje nėra kliūčių ir jungtis įeina iki pakopos.
Montuokite taip, kad kondensatas netekėtų į įrenginį – laikykitės nuolydžio.

Greitas pasirinkimo gidas

Skersmenys
160/150/125/120/100/80 mm

Ilgis
120 mm

Medžiaga
plastikas (PP)

Spalva
balta

Tinka, kai reikia:

sujungti skirtingo skersmens ortakius 80–160 mm ribose;
prijungti gartraukį, ventiliatorių ar rekuperatorių prie esamo kanalo;
universalios detalės montuotojo atsargoms.

Patikrinkite prieš naudojimą:

ar abu reikalingi skersmenys yra tarp 80 ir 160 mm;
ar ortakiai apvalūs (stačiakampiams reikia kito adapterio);
ar oro temperatūra neviršija 60 °C;
ar turite sandarinimo juostą.

Svarbus priminimas:
Jungtis skirta tik vėdinimo oro kanalams. Karštų dūmų, dūmtraukių ir židinių išmetimo kanalams naudokite metalines, temperatūrai atsparias jungtis.

DUK

Kaip parinkti reikiamą skersmenį?
Nupjaukite pakopas, mažesnes už siauriausią reikalingą. Likę galai atitinka reikiamus ortakius.

Ar tinka lanksčiam aliuminio ortakiui?
Taip – jungtis įstatoma į lankstų ortakį ir fiksuojama apkaba bei juosta.

Ar galima naudoti gartraukiui?
Taip, gartraukio ištraukiamam orui. Ne dūmtraukiui.

Ar reikia klijų ar sandariklio?
Rekomenduojama aliuminio juosta arba ventiliacinė mastika, klijai nebūtini.

Ar galima sujungti 160 mm su 80 mm?
Techniškai taip, bet toks perėjimas smarkiai sumažina srautą – tinka tik mažo našumo sistemoms.

Ar tinka lauke?
Taip, plastikas atsparus drėgmei ir UV, tačiau sujungimą lauke būtina papildomai sandarinti.

Universali jungtis ortakiui | adapteris

Universali pakopinė ortakio jungtis 28774 – baltas plastikinis adapteris D160/150/125/120/100/80 mm, 120 mm ilgio, pjaunamas pagal poreikį. Skirtas skirtingo skersmens apvaliems ortakiams, gartraukiams, ventiliatoriams ir rekuperatoriams sujungti buitinėse ir komercinėse vėdinimo sistemose.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

Savybės

Gamintojas

Elsp Group

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

Pirkėjų atsiliepimai

Išbandei? Būk pirmas ir įvertink - padėk kitiems apsispręsti.

Rašyti atsiliepimą

Susijusios prekės

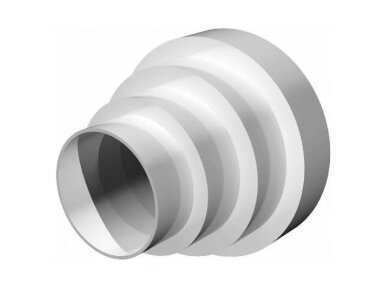

Universali jungtis ortakiui | adapteris | perėjimas | vėdinimo | ventiliacijos sistemoms | D150/125/100/80 | baltas | plastikinis | centrinis
