    USB–Modbus RTU (RS485) keitiklio rinkinys su kabeliais | USB 2.0 | RJ45 | 5VDC per USB | IP30 | Sentera Controls | CNVT-USB-RS485-SET

    Kodas: CNVT-USB-RS485-SET
    Pasiteirauti apie prekę
    Kaina 53.25 € su PVM
    ( 44.01 € be PVM )
    83.08 € Sutaupykite 29.83 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

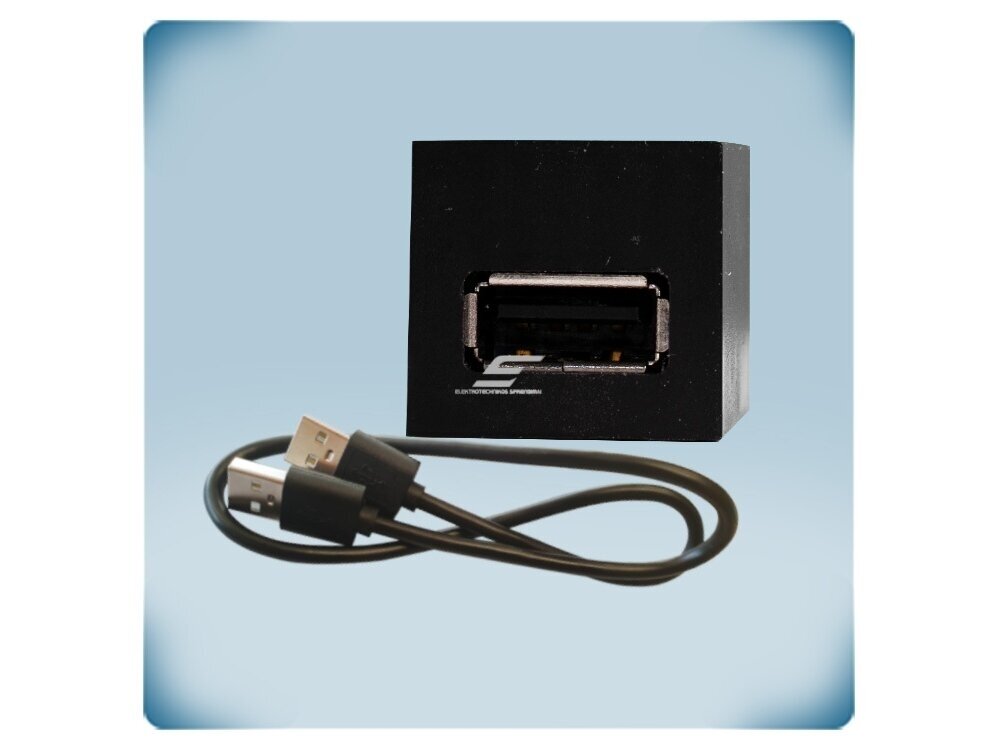

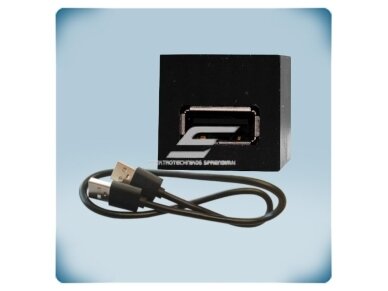

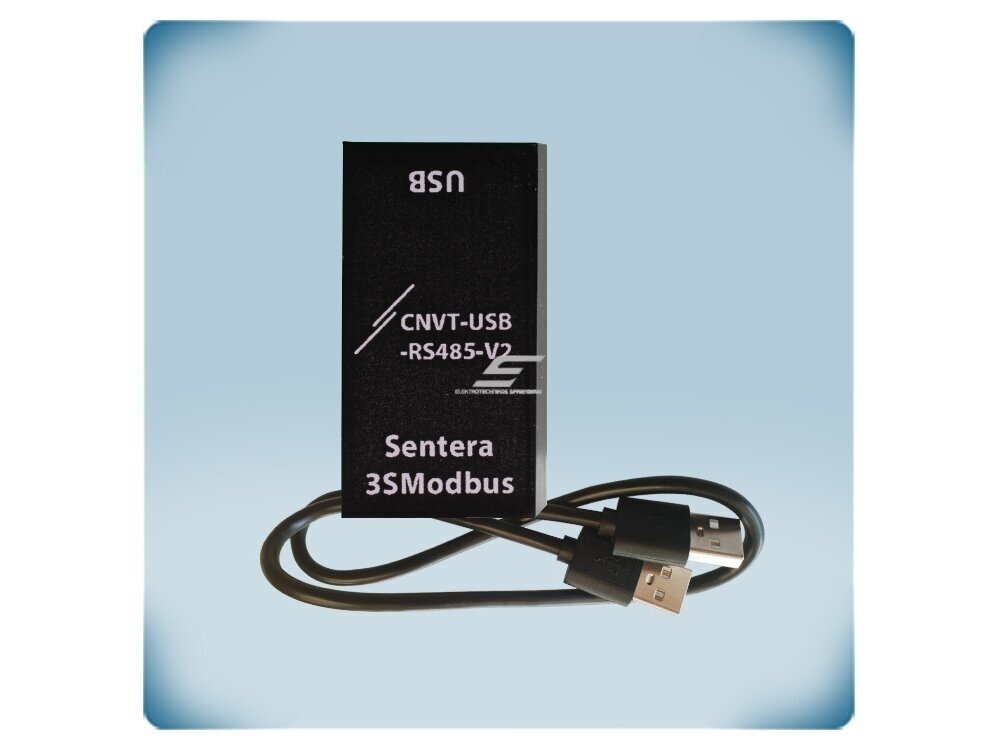

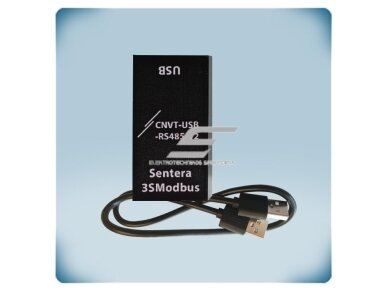

    USB–Modbus RTU (RS485) keitiklio rinkinys su kabeliais | USB 2.0 | RJ45 | 5VDC per USB | IP30 | Sentera Controls | CNVT-USB-RS485-SET

    CNVT-USB-RS485-SET – Sentera Controls USB į Modbus RTU (RS485) keitiklis su visais reikalingais jungiamaisiais kabeliais. Kompiuteryje jis veikia kaip standartinis Windows COM prievadas, todėl Sentera reguliatorius, jutiklius ir modulius galima stebėti bei konfigūruoti tiesiai iš nešiojamo kompiuterio.

    Pagrindinė mintis:
    Tai serviso įrankis montuotojo krepšiui: atvykote į objektą, įjungėte keitiklį į USB, RJ45 kabeliu prisijungėte prie Modbus linijos – ir matote visus įrenginio registrus. Rinkinyje jau yra abu UTP kabeliai ir USB ilgintuvas, todėl nieko papildomai ieškoti nereikia.
    Sąsaja
    USB 2.0 (A tipas) → RS485
    Protokolas
    Modbus RTU, 4 800–230 400 b/s
    Maitinimas
    5 VDC iš USB, iki 20 mA
    Komplektacija
    Keitiklis + USB ilgintuvas + 2 UTP kabeliai

    Veikimo principas

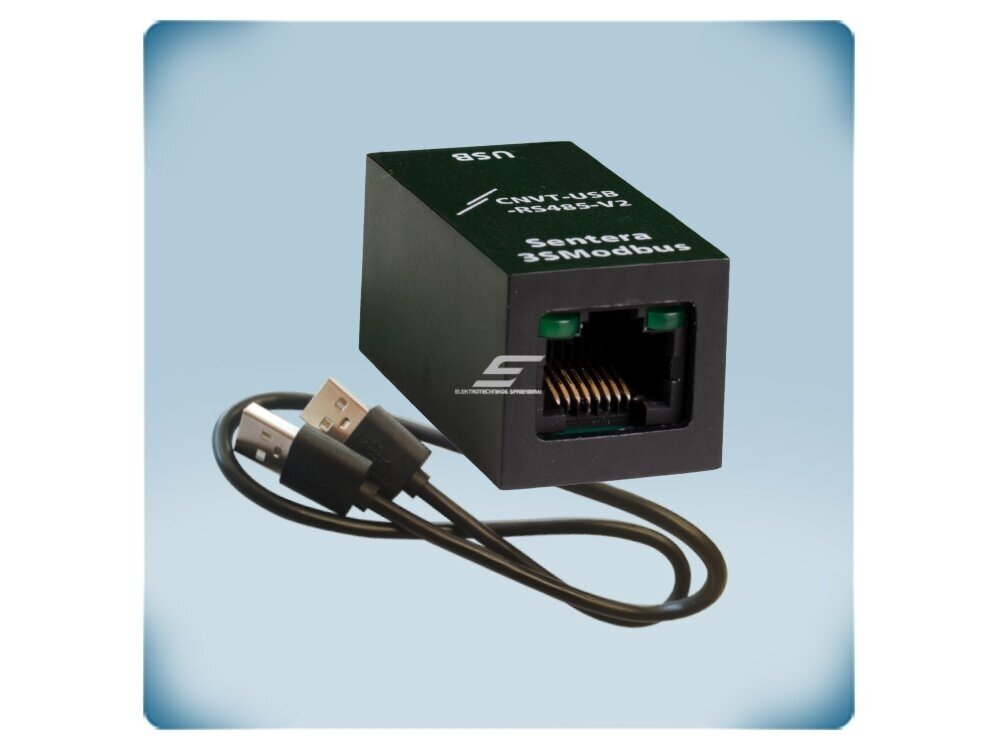

    Keitiklis jungiamas į kompiuterio USB prievadą (rinkinyje yra 0,5 m USB ilgintuvas) ir sistemoje įdiegiamas kaip standartinis Windows COM prievadas. RJ45 lizdas jungiamas prie Sentera įrenginio arba Modbus RTU (RS485) linijos: RJ45–RJ45 kabeliu – prie -M ir -H tipo gaminių su lizdu, RJ45–laidų galų kabeliu – prie gnybtų A ir /B. Lizde naudojami tik kontaktai 3–4 (A) ir 5–6 (/B), o 1, 2, 7 ir 8 neprijungti, todėl keitiklis prijungto įrenginio nemaitina – pats maitinamas iš USB (5 VDC, iki 20 mA).

    Ryšys: 2 laidų RS485 magistralė iki 256 mazgų, sparta 4 800–230 400 b/s, paritetas none / even / odd, 7 arba 8 duomenų bitai, 256 B įėjimo ir išėjimo buferiai. Du žali LED rodo siuntimą (TX) ir priėmimą (RX).

    Rezultatas – 3SModbus ar kitoje Modbus programoje matomi ir keičiami įrenginio registrai, o RS485 pusės apsauga (±16 kV ESD pagal HBM; ±8 kV kontaktinė / ±30 kV oro iškrova pagal IEC 61000-4-2; ±4 kV EFT pagal IEC 61000-4-4; ±2,5 kV 1,2/50 µs viršįtampis pagal IEC 61000-4-5) leidžia saugiau jungtis prie jau veikiančių objekto linijų.

    Kuo naudingas CNVT-USB-RS485-SET?
    Vienas nebrangus įrankis leidžia paleisti, patikrinti ir perkonfigūruoti bet kurį Sentera Modbus RTU įrenginį vietoje – be BMS ir be papildomo maitinimo.

    Techninės specifikacijos

    Prekės tipas USB–Modbus RTU (RS485) keitiklis su kabeliais (rinkinys)
    Gamintojas / kodas Sentera Controls / CNVT-USB-RS485-SET
    Maitinimas 5 VDC per USB jungtį, Imax 20 mA
    USB USB 2.0, A tipas
    RS485 jungtis RJ45: 3–4 – A, 5–6 – /B; 1, 2, 7, 8 – neprijungti
    Magistralė 2 laidų RS485, iki 256 mazgų
    Sparta 4 800–230 400 b/s
    Paritetas / duomenų bitai none, even, odd / 7 arba 8
    Buferiai 256 B įėjimo, 256 B išėjimo
    RS485 apsauga ±16 kV ESD (HBM); ±8 kV kontaktinė, ±30 kV oro (IEC 61000-4-2); ±4 kV EFT (IEC 61000-4-4); ±2,5 kV 1,2/50 µs (IEC 61000-4-5)

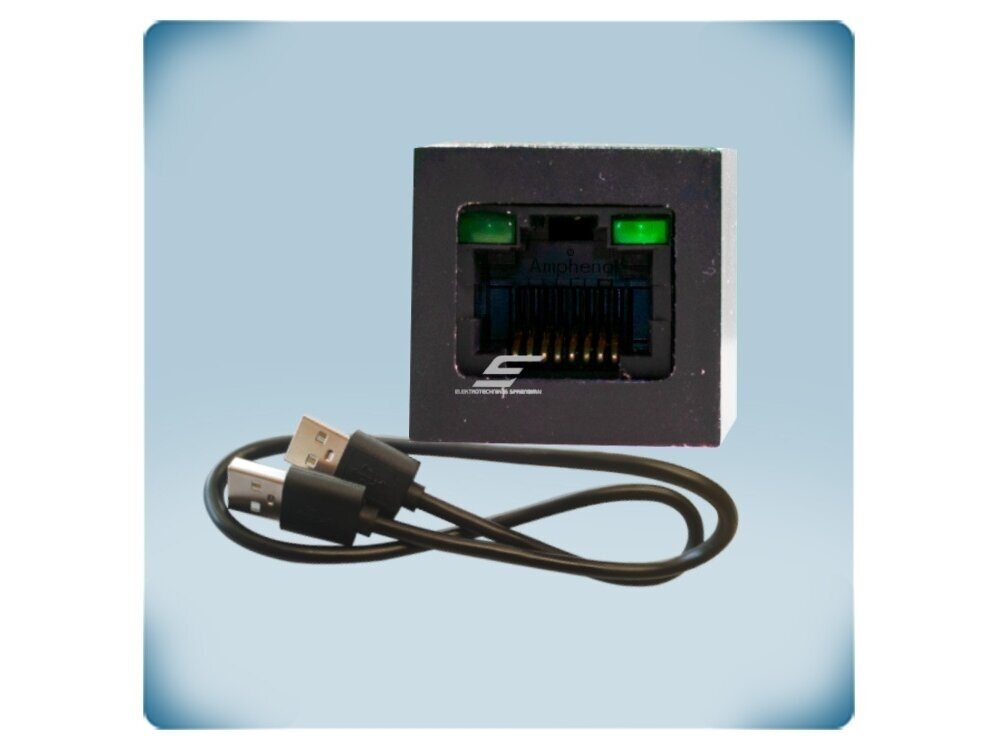

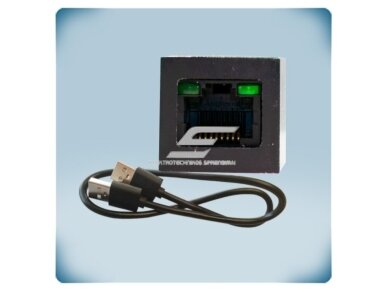

    Indikacija Žalias LED1 – siuntimas (TX), žalias LED2 – priėmimas (RX)
    Operacinė sistema Diegiamas kaip standartinis Windows COM prievadas
    Komplektacija keitiklis, USB-A kabelis su lizdu (0,5 m), UTP kabelis su RJ45 kištukais abiejuose galuose (U502GYXXXRJ8RJ8) ir UTP kabelis su RJ45 kištuku viename gale bei laidų galais kitame (U502GYXXXRJ8W05)
    Matmenys 22,5 × 21 × 42,5 mm
    Apsaugos klasė IP30 (EN 60529)
    Darbo aplinka -10…+60 °C, 5–85 % rH
    Svoris 50 g neto (rinkinys)
    Atitiktis LVD 2014/35/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Virtualus COM prievadas – kompiuteris mato keitiklį kaip įprastą nuoseklųjį prievadą – tinka 3SModbus ir kitoms Modbus programoms.
    • Maitinimas iš USB – papildomas maitinimo šaltinis nereikalingas.
    • Plati spartos ir formato parinktis – 4 800–230 400 b/s, none / even / odd paritetas, 7 / 8 bitai – susikalbės ir su ne Sentera Modbus įranga.
    • TX / RX LED – iš karto matyti, ar vyksta duomenų mainai su įrenginiu.
    • RJ45 lizdas – jungiamas tuo pačiu UTP kabeliu, kaip ir Sentera PoM įrenginiai.
    • Linijos apsauga – ESD ir viršįtampio apsauga RS485 pusėje.
    • Pilnas kabelių komplektas – RJ45–RJ45 kabelis -M ir -H tipo gaminiams, RJ45–laidų galai kabelis -F, -G ir -H tipo gaminiams su gnybtais, plius USB ilgintuvas 0,5 m.

    Kur naudojamas?

    • Sentera reguliatorių, jutiklių ir modulių paleidimas ir derinimas
    • Modbus adreso, spartos ir pariteto nustatymas prieš jungiant į BMS
    • Gedimų paieška Modbus RTU linijoje
    • Programinės įrangos atnaujinimas ir registrų nuskaitymas per 3SModbus
    • Laboratorija, mokymai, skydų gamyba
    • Daugelio Sentera įrenginių suadresavimas prieš paleidimą objekte
    • Veikiančios BMS linijos patikra ir adresų konfliktų paieška

    Naudojimas pagal poreikį

    Vėdinimo įrenginių paleidimo-derinimo inžinieriui.
    Viename rinkinyje turi kabelius ir RJ45 lizdą turintiems, ir gnybtiniams Sentera įrenginiams – objekte nieko nereikia ieškoti.
    Automatikos skydų gamintojui.
    Dirbtuvėse iš anksto suadresuoja ir patikrina Sentera įrenginius prieš išvežant skydą.
    Mokymų centrui ir laboratorijai.
    Paruoštas komplektas darbo vietai: keitiklis, USB ilgintuvas ir abu UTP kabelių tipai.

    Praktinis panaudojimas

    Jeigu paleidžiamame vėdinimo įrenginyje yra ir RJ45 lizdą turintis -M tipo Sentera daviklis, ir gnybtinis -G tipo įrenginys, tada su CNVT-USB-RS485-SET abu prijungsite rinkinio kabeliais ir per 3SModbus dar prieš jungiant į BMS nustatysite jiems skirtingus Modbus adresus bei vienodą spartą iš 4 800–230 400 b/s ribų.

    Pritaikymo gidas: kaip naudojamas praktikoje

    CNVT-USB-RS485-SET visada jungiamas tarp kompiuterio ir Modbus RTU įrenginio – skiriasi tik tai, prie ko prisijungiate:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Sentera įrenginys su RJ45 lizdu (-M, -H tipai) UTP kabelis RJ45–RJ45 → keitiklio RJ45 Įrenginys matomas 3SModbus programoje, galima keisti parametrus Įrenginiui reikalingas atskiras maitinimas – keitiklis per RJ45 jo nemaitina
    Įrenginys su gnybtais A, /B (-F, -G, -H tipai) UTP kabelis RJ45–laidų galai → gnybtai A ir /B Ryšys be RJ45 lizdo įrenginyje Patikrinkite A ir /B poliškumą – sukeitus ryšio nebus
    Veikianti BMS Modbus linija Keitiklis prijungiamas prie linijos A, /B Galima stebėti linijos įrenginius, ieškoti adresų konfliktų Kompiuteris neturi siųsti užklausų kartu su BMS pagrindiniu valdikliu
    Skydų gamyba / bandymų stendas Keitiklis + PoM maitinamas įrenginys Įrenginiai iš anksto suadresuojami ir patikrinami dirbtuvėse Kiekvienam įrenginiui suteikite unikalų Modbus adresą

    Kaip parinkti USB–Modbus keitiklį

    Komplektacija Rekomenduojamas modelis
    Tik keitiklis – UTP kabeliai jau turimi CNVT-USB-RS485-V2 (keitiklis)
    Keitiklis + USB ilgintuvas 0,5 m + 2 UTP kabeliai (RJ45–RJ45 ir RJ45–laidai) CNVT-USB-RS485-SET (rinkinys) ← šis modelis
    Taisyklė: jei UTP kabelių neturite arba dirbate su skirtingų tipų (RJ45 ir gnybtų) Sentera įrenginiais – rinkitės CNVT-USB-RS485-SET; jei kabelius pasigaminate patys – užtenka CNVT-USB-RS485-V2.
    Kada rinktis kitą sprendimą: nuolatiniam nuotoliniam stebėjimui per internetą vietoj kompiuterio – Sentera interneto moduliai DIG-M-2, SIG-M-2, DIGWM arba SIGWM (SenteraWeb).

    Pliusai

    • Maitinamas iš USB
    • Windows COM prievadas – suderinamas su įprastomis Modbus programomis
    • Plati spartos ir pariteto parinktis
    • TX / RX indikacija
    • RS485 apsauga nuo ESD ir viršįtampių
    • Mažas ir lengvas
    • Visi kabeliai komplekte

    Minusai / ribojimai

    • Per RJ45 nemaitina prijungto įrenginio – jam reikia savo maitinimo
    • Duomenų lape nenurodyta galvaninė izoliacija
    • IP30 – tik patalpoms ir darbui su kompiuteriu
    • Skirtas konfigūravimui ir diagnostikai; nuolatiniam nuotoliniam stebėjimui – DIG-M-2 ar DIGWM interneto modulis

    Saugos ir montavimo pastabos

    • Jungiantis prie veikiančios įrangos laikykitės objekto elektros saugos reikalavimų; prie gnybtų jungia kvalifikuotas specialistas.
    • Jungdami RJ45–laidų kabelį patikrinkite A ir /B poliškumą.
    • Naudokite -10…+60 °C ir 5–85 % rH aplinkoje.
    • Viename Modbus segmente neturi būti dviejų pagrindinių (master) įrenginių vienu metu.

    Greitas pasirinkimo gidas

    USB 2.0
    Modbus RTU
    RS485
    RJ45
    IP30
    Rinkinys su kabeliais
    Tinka, kai reikia:
    • paleisti ir suderinti Sentera Modbus RTU įrenginius iš kompiuterio;
    • nustatyti Modbus adresą ir ryšio parametrus;
    • diagnozuoti RS485 linijos ryšio problemas.
    Patikrinkite prieš naudojimą:
    • ar įrenginys turi RJ45 lizdą, ar gnybtus A, /B – nuo to priklauso kabelis;
    • ar įrenginys turi savo maitinimą;
    • ar kompiuteryje yra Windows ir laisvas USB-A prievadas.
    Svarbus priminimas: CNVT-USB-RS485-SET yra konfigūravimo ir diagnostikos įrankis – nuolatiniam nuotoliniam stebėjimui naudokite Sentera interneto modulį.

    DUK

    Ar keitiklis maitina prijungtą įrenginį?
    Ne, RJ45 kontaktai 1, 2, 7 ir 8 neprijungti, todėl įrenginiui reikia savo maitinimo.
    Kokią programą naudoti?
    Tinka Sentera 3SModbus arba bet kuri Modbus RTU programa, dirbanti per Windows COM prievadą.
    Kiek įrenginių galima matyti vienoje linijoje?
    RS485 magistralė palaiko iki 256 mazgų, o kiekvienas įrenginys turi turėti unikalų Modbus adresą.
    Kokie kabeliai yra rinkinyje?
    Rinkinyje yra 0,5 m USB ilgintuvas, UTP kabelis su RJ45 abiejuose galuose ir UTP kabelis su RJ45 viename gale bei laidų galais kitame.
    Kuo skiriasi V2 ir SET?
    Keitiklis tas pats, tačiau SET komplekte papildomai yra USB ilgintuvas ir du UTP kabeliai.
    Kokius ryšio parametrus galima nustatyti?
    Sparta parenkama 4 800–230 400 b/s ribose, paritetas none, even arba odd, duomenų bitai – 7 arba 8.

    USB–Modbus RTU (RS485) keitiklio rinkinys su kabeliais | USB 2.0 | RJ45 | 5VDC per USB | IP30 | Sentera Controls | CNVT-USB-RS485-SET

    Sentera CNVT-USB-RS485-SET – USB į Modbus RTU (RS485) keitiklis su kabeliais Sentera įrenginių konfigūravimui ir diagnostikai: Windows COM prievadas, 4 800–230 400 b/s, RJ45, maitinimas iš USB, IP30.
