    USB–Modbus RTU (RS485) keitiklis | USB 2.0 | RJ45 | 5VDC per USB | IP30 | Sentera Controls | CNVT-USB-RS485-V2

    Kodas: CNVT-USB-RS485-V2
    Pasiteirauti apie prekę
    Kaina 52.41 € su PVM
    ( 43.31 € be PVM )
    81.76 € Sutaupykite 29.35 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    USB–Modbus RTU (RS485) keitiklis | USB 2.0 | RJ45 | 5VDC per USB | IP30 | Sentera Controls | CNVT-USB-RS485-V2

    CNVT-USB-RS485-V2 – Sentera Controls USB į Modbus RTU (RS485) keitiklis. Kompiuteryje jis veikia kaip standartinis Windows COM prievadas, todėl Sentera reguliatorius, jutiklius ir modulius galima stebėti bei konfigūruoti tiesiai iš nešiojamo kompiuterio.

    Pagrindinė mintis:
    Tai serviso įrankis montuotojo krepšiui: atvykote į objektą, įjungėte keitiklį į USB, RJ45 kabeliu prisijungėte prie Modbus linijos – ir matote visus įrenginio registrus. Kabelius galite naudoti savo arba rinktis CNVT-USB-RS485-SET rinkinį.
    Sąsaja

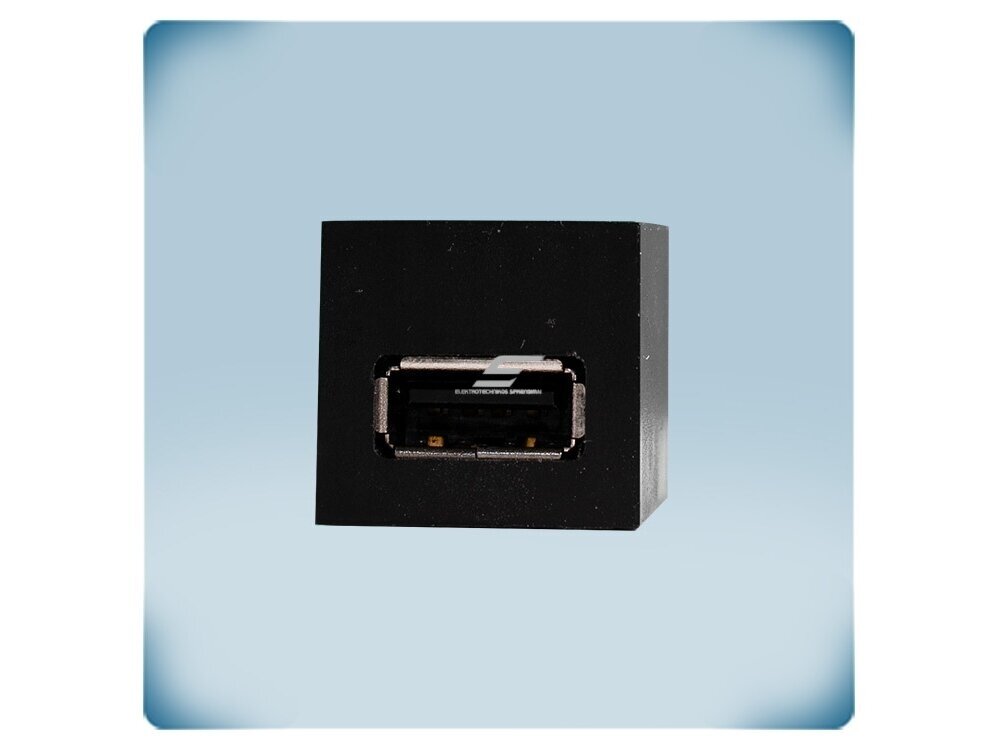

    USB 2.0 (A tipas) → RS485
    Protokolas
    Modbus RTU, 4 800–230 400 b/s
    Maitinimas
    5 VDC iš USB, iki 20 mA
    Komplektacija
    Keitiklis (1 vnt.)

    Veikimo principas

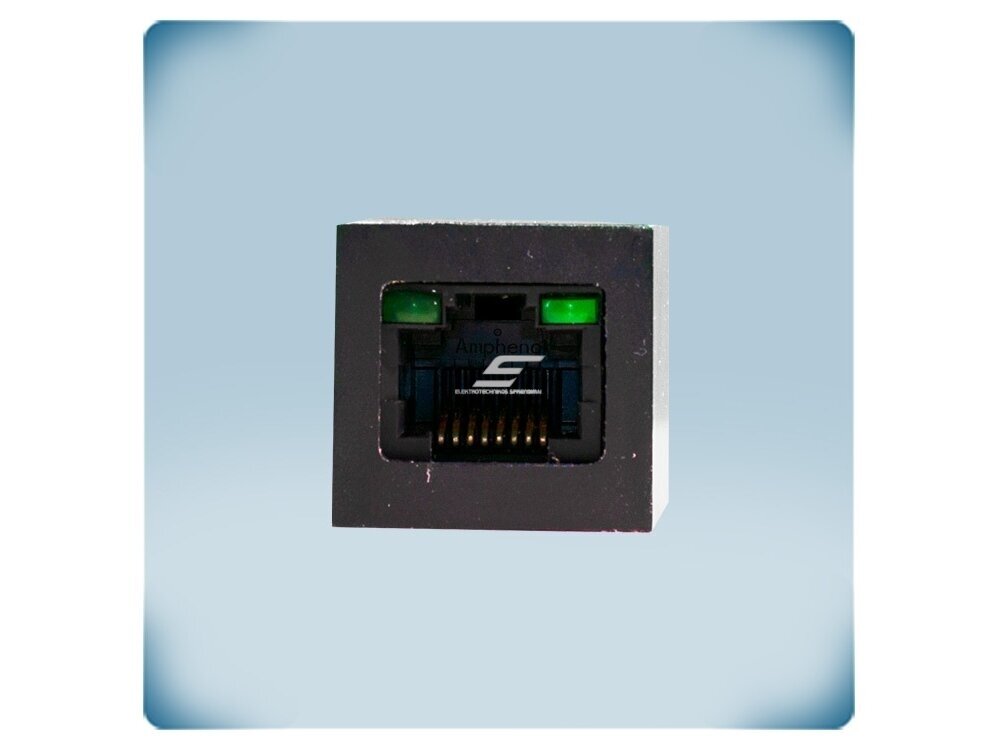

    Keitiklis jungiamas į kompiuterio USB prievadą ir sistemoje įdiegiamas kaip standartinis Windows COM prievadas, o RJ45 lizdas savu UTP kabeliu jungiamas prie Sentera įrenginio arba Modbus RTU (RS485) linijos. Lizde naudojami tik kontaktai 3–4 (A) ir 5–6 (/B), o 1, 2, 7 ir 8 neprijungti, todėl keitiklis prijungto įrenginio nemaitina – pats maitinamas iš USB (5 VDC, iki 20 mA).

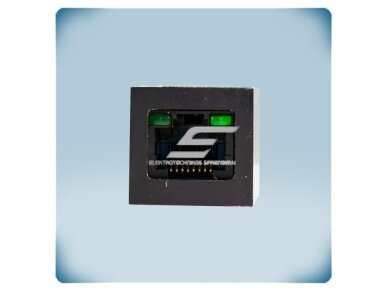

    Ryšys: 2 laidų RS485 magistralė iki 256 mazgų, sparta 4 800–230 400 b/s, paritetas none / even / odd, 7 arba 8 duomenų bitai, 256 B įėjimo ir išėjimo buferiai. Du žali LED rodo siuntimą (TX) ir priėmimą (RX).

    Rezultatas – 3SModbus ar kitoje Modbus programoje matomi ir keičiami įrenginio registrai, o RS485 pusės apsauga (±16 kV ESD pagal HBM; ±8 kV kontaktinė / ±30 kV oro iškrova pagal IEC 61000-4-2; ±4 kV EFT pagal IEC 61000-4-4; ±2,5 kV 1,2/50 µs viršįtampis pagal IEC 61000-4-5) leidžia saugiau jungtis prie jau veikiančių objekto linijų.

    Kuo naudingas CNVT-USB-RS485-V2?
    Vienas nebrangus įrankis leidžia paleisti, patikrinti ir perkonfigūruoti bet kurį Sentera Modbus RTU įrenginį vietoje – be BMS ir be papildomo maitinimo.

    Techninės specifikacijos

    Prekės tipas USB–Modbus RTU (RS485) keitiklis
    Gamintojas / kodas Sentera Controls / CNVT-USB-RS485-V2
    Maitinimas 5 VDC per USB jungtį, Imax 20 mA
    USB USB 2.0, A tipas
    RS485 jungtis RJ45: 3–4 – A, 5–6 – /B; 1, 2, 7, 8 – neprijungti
    Magistralė 2 laidų RS485, iki 256 mazgų
    Sparta 4 800–230 400 b/s
    Paritetas / duomenų bitai none, even, odd / 7 arba 8
    Buferiai 256 B įėjimo, 256 B išėjimo
    RS485 apsauga ±16 kV ESD (HBM); ±8 kV kontaktinė, ±30 kV oro (IEC 61000-4-2); ±4 kV EFT (IEC 61000-4-4); ±2,5 kV 1,2/50 µs (IEC 61000-4-5)
    Indikacija Žalias LED1 – siuntimas (TX), žalias LED2 – priėmimas (RX)
    Operacinė sistema Diegiamas kaip standartinis Windows COM prievadas
    Matmenys 22,5 × 21 × 42,5 mm
    Apsaugos klasė IP30 (EN 60529)
    Darbo aplinka -10…+60 °C, 5–85 % rH
    Svoris 15 g neto
    Atitiktis LVD 2014/35/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Virtualus COM prievadas – kompiuteris mato keitiklį kaip įprastą nuoseklųjį prievadą – tinka 3SModbus ir kitoms Modbus programoms.
    • Maitinimas iš USB – papildomas maitinimo šaltinis nereikalingas.
    • Plati spartos ir formato parinktis – 4 800–230 400 b/s, none / even / odd paritetas, 7 / 8 bitai – susikalbės ir su ne Sentera Modbus įranga.
    • TX / RX LED – iš karto matyti, ar vyksta duomenų mainai su įrenginiu.
    • RJ45 lizdas – jungiamas tuo pačiu UTP kabeliu, kaip ir Sentera PoM įrenginiai.
    • Linijos apsauga – ESD ir viršįtampio apsauga RS485 pusėje.

    Kur naudojamas?

    • Sentera reguliatorių, jutiklių ir modulių paleidimas ir derinimas
    • Modbus adreso, spartos ir pariteto nustatymas prieš jungiant į BMS
    • Gedimų paieška Modbus RTU linijoje
    • Programinės įrangos atnaujinimas ir registrų nuskaitymas per 3SModbus
    • Laboratorija, mokymai, skydų gamyba
    • Serviso vizitai – greita diagnostika iš nešiojamo kompiuterio
    • Ne Sentera Modbus RTU įrangos patikra per COM prievadą

    Naudojimas pagal poreikį

    Serviso inžinieriui.
    Lengvas 15 g keitiklis visada krepšyje – greitai nustato, ar problema įrenginyje, ar Modbus linijoje.
    BMS integratoriui.
    Prieš integraciją per įprastą COM prievadą patikrina registrus, adresą ir ryšio parametrus.
    Montuotojui, turinčiam savo UTP kabelius.
    Perka tik keitiklį ir nemoka už kabelius, kuriuos jau turi.

    Praktinis panaudojimas

    Jeigu serviso automobilyje jau vežiojate UTP kabelius su RJ45, tada užtenka CNVT-USB-RS485-V2: maitinamas iš nešiojamo kompiuterio USB (iki 20 mA), jis leidžia per kelias minutes nuskaityti įrenginio registrus, o TX / RX LED iškart parodo, ar įrenginys atsako.

    Pritaikymo gidas: kaip naudojamas praktikoje

    CNVT-USB-RS485-V2 visada jungiamas tarp kompiuterio ir Modbus RTU įrenginio – skiriasi tik tai, prie ko prisijungiate:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Sentera įrenginys su RJ45 lizdu (-M, -H tipai) UTP kabelis RJ45–RJ45 → keitiklio RJ45 Įrenginys matomas 3SModbus programoje, galima keisti parametrus Įrenginiui reikalingas atskiras maitinimas – keitiklis per RJ45 jo nemaitina
    Įrenginys su gnybtais A, /B (-F, -G, -H tipai) UTP kabelis RJ45–laidų galai → gnybtai A ir /B Ryšys be RJ45 lizdo įrenginyje Patikrinkite A ir /B poliškumą – sukeitus ryšio nebus
    Veikianti BMS Modbus linija Keitiklis prijungiamas prie linijos A, /B Galima stebėti linijos įrenginius, ieškoti adresų konfliktų Kompiuteris neturi siųsti užklausų kartu su BMS pagrindiniu valdikliu
    Skydų gamyba / bandymų stendas Keitiklis + PoM maitinamas įrenginys Įrenginiai iš anksto suadresuojami ir patikrinami dirbtuvėse Kiekvienam įrenginiui suteikite unikalų Modbus adresą

    Kaip parinkti USB–Modbus keitiklį

    Komplektacija Rekomenduojamas modelis
    Tik keitiklis – UTP kabeliai jau turimi CNVT-USB-RS485-V2 (keitiklis) ← šis modelis
    Keitiklis + USB ilgintuvas 0,5 m + 2 UTP kabeliai (RJ45–RJ45 ir RJ45–laidai) CNVT-USB-RS485-SET (rinkinys)
    Taisyklė: jei UTP kabelių neturite arba dirbate su skirtingų tipų (RJ45 ir gnybtų) Sentera įrenginiais – rinkitės CNVT-USB-RS485-SET; jei kabelius pasigaminate patys – užtenka CNVT-USB-RS485-V2.
    Kada rinktis kitą sprendimą: nuolatiniam nuotoliniam stebėjimui per internetą vietoj kompiuterio – Sentera interneto moduliai DIG-M-2, SIG-M-2, DIGWM arba SIGWM (SenteraWeb).

    Pliusai

    • Maitinamas iš USB
    • Windows COM prievadas – suderinamas su įprastomis Modbus programomis
    • Plati spartos ir pariteto parinktis
    • TX / RX indikacija
    • RS485 apsauga nuo ESD ir viršįtampių
    • Mažas ir lengvas

    Minusai / ribojimai

    • Per RJ45 nemaitina prijungto įrenginio – jam reikia savo maitinimo
    • Duomenų lape nenurodyta galvaninė izoliacija
    • IP30 – tik patalpoms ir darbui su kompiuteriu
    • Skirtas konfigūravimui ir diagnostikai; nuolatiniam nuotoliniam stebėjimui – DIG-M-2 ar DIGWM interneto modulis
    • UTP kabeliai į komplektą neįeina – visas komplektas yra CNVT-USB-RS485-SET

    Saugos ir montavimo pastabos

    • Jungiantis prie veikiančios įrangos laikykitės objekto elektros saugos reikalavimų; prie gnybtų jungia kvalifikuotas specialistas.
    • Jungdami RJ45–laidų kabelį patikrinkite A ir /B poliškumą.
    • Naudokite -10…+60 °C ir 5–85 % rH aplinkoje.
    • Viename Modbus segmente neturi būti dviejų pagrindinių (master) įrenginių vienu metu.

    Greitas pasirinkimo gidas

    USB 2.0
    Modbus RTU
    RS485
    RJ45
    IP30
    Tinka, kai reikia:
    • paleisti ir suderinti Sentera Modbus RTU įrenginius iš kompiuterio;
    • nustatyti Modbus adresą ir ryšio parametrus;
    • diagnozuoti RS485 linijos ryšio problemas.
    Patikrinkite prieš naudojimą:
    • ar įrenginys turi RJ45 lizdą, ar gnybtus A, /B – nuo to priklauso kabelis;
    • ar įrenginys turi savo maitinimą;
    • ar kompiuteryje yra Windows ir laisvas USB-A prievadas.
    Svarbus priminimas: CNVT-USB-RS485-V2 yra konfigūravimo ir diagnostikos įrankis – nuolatiniam nuotoliniam stebėjimui naudokite Sentera interneto modulį.

    DUK

    Ar keitiklis maitina prijungtą įrenginį?
    Ne, RJ45 kontaktai 1, 2, 7 ir 8 neprijungti, todėl įrenginiui reikia savo maitinimo.
    Kokią programą naudoti?
    Tinka Sentera 3SModbus arba bet kuri Modbus RTU programa, dirbanti per Windows COM prievadą.
    Kiek įrenginių galima matyti vienoje linijoje?
    RS485 magistralė palaiko iki 256 mazgų, o kiekvienas įrenginys turi turėti unikalų Modbus adresą.
    Ar kabeliai įeina į komplektą?
    Ne, V2 tiekiamas be kabelių, o visas kabelių komplektas yra rinkinyje CNVT-USB-RS485-SET.
    Kaip prisijungti prie įrenginio su gnybtais A ir /B?
    Naudokite UTP kabelį su RJ45 kištuku viename gale ir laidų galais kitame, jungdami 3–4 kontaktų porą prie A, o 5–6 porą – prie /B.
    Kaip matyti, ar vyksta ryšys?
    Žalias LED1 rodo siuntimą (TX), o žalias LED2 – priėmimą (RX).
