Variklio apsauga | automatinis jungiklis | 4-6,3 A | 2,2 kW | MS132-6.3 | ABB | 1SAM350000R1009

ABB MS132-6.3 variklio apsaugos automatinis jungiklis – 3P, 4-6,3A, iki 2,2kW, 400V, DIN

ABB MS132-6.3 – kompaktiškas rankinis variklio paleidiklis, dar vadinamas variklio apsaugos automatiniu jungikliu, skirtas trifazių ir vienfazių variklių rankiniam įjungimui, išjungimui bei apsaugai nuo perkrovos, trumpojo jungimo ir fazės dingimo. Įrenginys turi reguliuojamą 4-6,3A srovės diapazoną, yra skirtas iki 2,2kW varikliams prie 400V AC-3 ir montuojamas ant DIN bėgelio.

• Rankinis variklio įjungimas ir išjungimas – aiški priekinė pasukama rankenėlė.
• Apsauga nuo perkrovos – reguliuojama 4-6,3A diapazone pagal variklio vardinę srovę.
• Apsauga nuo trumpųjų jungimų – didelė 100kA atjungimo geba prie 400V AC.
• Fazės dingimo apsauga – padeda apsaugoti trifazį variklį nuo perkaitimo, dingus vienai fazei.
• Integruota atjungimo funkcija – galima naudoti kaip variklio grandinės atjungimo įrenginį.
• Trip-free mechanizmas – įrenginys gali suveikti net ir laikant rankenėlę įjungimo padėtyje.
• Temperatūros kompensacija – stabilesnė apsaugos veikimo charakteristika kintant aplinkos temperatūrai.
• Užrakinama rankenėlė – apsaugai nuo neleistino įjungimo ar išjungimo.
• Galimybė montuoti priedus – papildomus kontaktus, signalinius kontaktus, įtampos dingimo rites, šuntines rites, šynas ir maitinimo blokelius.

• Siurblių sistemose – vandens tiekimo, drenažo, šildymo ir technologinių siurblių apsaugai.
• Ventiliacijos įrangoje – ventiliatoriams, oro tiekimo bei šalinimo sistemoms.
• Kompresoriuose – mažesnių elektros variklių apsaugai ir valdymui.
• Gamybinėse linijose – konvejeriams, mažesniems mechanizmams ir technologiniams įrenginiams.
• Šildymo bei vėdinimo sistemose – cirkuliaciniams siurbliams, ventiliatoriams ir pagalbinėms apkrovoms.

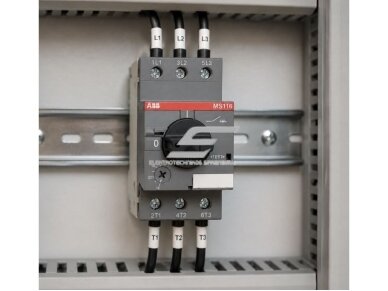

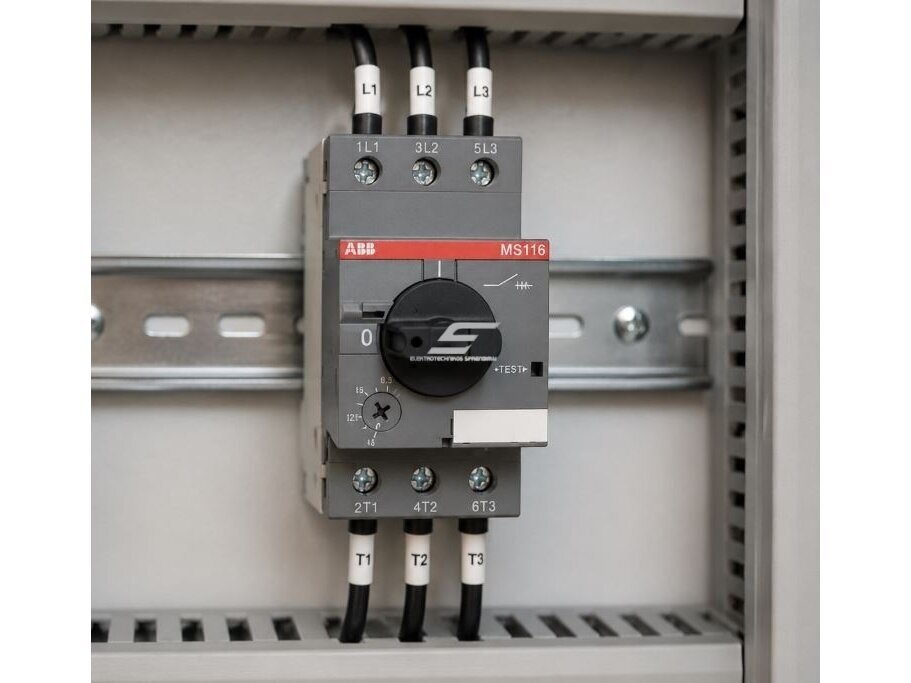

• Elektros valdymo spintose – kaip variklio apsaugos ir rankinio atjungimo elementas.
• Komerciniuose bei gyvenamuosiuose objektuose – mažesnėms trifazėms arba vienfazėms motorinėms apkrovoms.

Pavyzdžiui, 2,2kW trifazis siurblys turi vardinę srovę apie 4,5-5A. Tokiu atveju ABB MS132-6.3 montuojamas elektros spintoje prieš variklį, o srovės reguliavimo rankenėlė nustatoma pagal variklio vardinę srovę, nurodytą ant variklio techninės lentelės.

Jeigu variklis perkraunamas, užsiblokuoja arba dingsta viena fazė, jungiklis suveikia ir atjungia variklį. Pašalinus gedimo priežastį, jungiklis rankiniu būdu grąžinamas į darbo padėtį ir variklis gali būti paleidžiamas iš naujo.

Elektromontuotojui: patogus DIN montuojamas sprendimas variklio apsaugai, rankiniam valdymui ir saugiam atjungimui. Reguliuojama srovė leidžia pritaikyti jungiklį skirtingiems varikliams, kurių vardinė srovė patenka į 4-6,3A diapazoną.

Automatikos specialistui: gali būti papildomas pagalbiniais bei signaliniais kontaktais, įtampos dingimo rele ar šuntine išjungimo rite, todėl lengvai integruojamas į automatikos ir saugos grandines.

Pramonės specialistui: tinka siurbliams, ventiliatoriams, kompresoriams, mažiems mechanizmams ir kitoms apkrovoms, kurioms reikia patikimos perkrovos bei trumpojo jungimo apsaugos.

Pastatų ūkio specialistui: gali būti naudojamas šildymo, vėdinimo, vandens tiekimo ir kitose pastato inžinerinėse sistemose, kur reikalingas aiškus rankinis variklio atjungimas bei apsauga.

Variklio apsaugos automatinis jungiklis turi būti parenkamas pagal konkretaus variklio vardinę srovę, įtampą, paleidimo režimą ir elektros instaliacijos projektą. Neteisingai parinkta ar sureguliuota apsauga gali sukelti nereikalingus atjungimus arba nepakankamai apsaugoti variklį.

• Montavimą turi atlikti kvalifikuotas elektrikas.
• Prieš montavimą būtina atjungti maitinimą ir patikrinti, ar grandinėje nėra įtampos.
• Srovės nustatymas turi atitikti variklio vardinę srovę, nurodytą ant variklio duomenų lentelės.
• Negalima nustatyti apsaugos vien pagal variklio galią – būtina įvertinti tikrą vardinę srovę bei variklio darbo sąlygas.
• Variklio kabelis, automatinis jungiklis ir kita instaliacijos apsauga turi būti parinkti pagal projektą.
• Gnybtus prijunkite pagal nurodytą laidininko skerspjūvį bei 0,8-1,2 N·m priveržimo momentą.
• Prieš paleidžiant trifazį variklį būtina patikrinti fazių seką ir sukimosi kryptį.
• Techninės priežiūros metu rankenėlę rekomenduojama užrakinti OFF padėtyje, kad būtų išvengta atsitiktinio įjungimo.

Greitas pasirinkimo gidas

ABB MS132-6.3 rinkitės, kai reikia variklio apsaugos jungiklio, kurio reguliavimo ribos yra nuo 4A iki 6,3A. Jis ypač tinka trifaziams varikliams iki 2,2kW prie 400V AC-3 režimu, tačiau galutinis pasirinkimas turi būti atliekamas pagal variklio vardinę srovę.

Patikima ABB variklio apsauga mažesniems trifaziams varikliams

ABB MS132-6.3 yra kompaktiškas ir profesionalus variklio apsaugos automatinis jungiklis, skirtas 4-6,3A srovės diapazono varikliams. Jis sujungia rankinį valdymą, perkrovos apsaugą, trumpojo jungimo apsaugą ir fazės dingimo apsaugą viename įrenginyje.

Dėl 3P konstrukcijos, reguliuojamos srovės, 100kA trumpojo jungimo atjungimo gebos prie 400V, DIN montavimo, temperatūros kompensacijos ir papildomų priedų galimybės šis jungiklis tinka siurbliams, ventiliatoriams, kompresoriams, mažoms gamybinėms mašinoms bei įvairioms pastatų inžinerinėms sistemoms.
