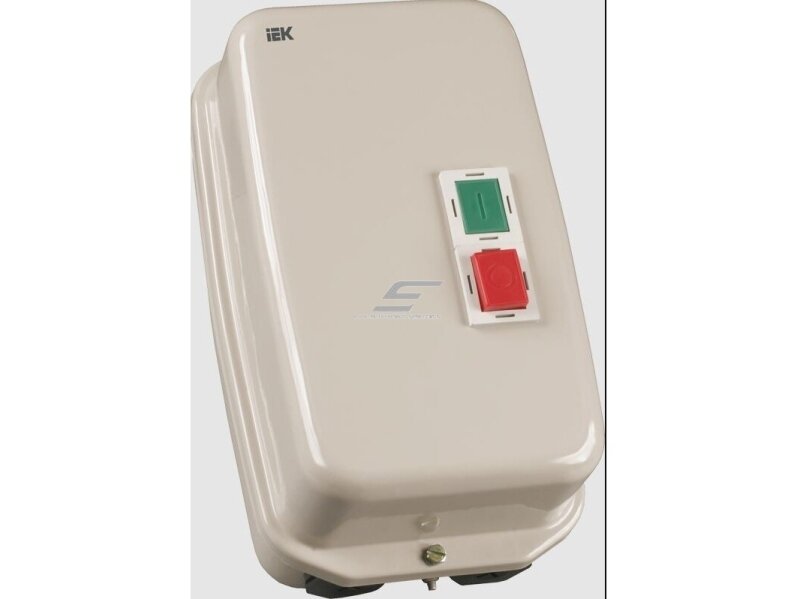

Variklio paleidimo kontaktorius su šilumine rėle ir dėžute IP54 bei valdymo mygtukais

Kiekvienoje kontaktoriaus grandinėje yra viena paprastai atidarytų kontaktų grupė NO, sujungta į valdymo ritės modulį.

Specifikacijos
Nominali valdymo grandinės maitinimo įtampa Us AC 50 Hz: 400 V
Valdymo įtampos tipas: kintama DC
Nominalioji darbo srovė Ie esant AC-1 400 V: 125 A
Nominalioji darbo srovė, ty esant AC-3 400 V: 80 A
Nominali perjungimo galia esant AC-3 400 V: 37 kW
Pagalbinių atvirų NE kontaktų normų skaičius: 1
Pagalbinių uždarų NC normų skaičius: 1
Atvirų-NO maitinimo kontaktų normų skaičius: 3
Nominali kintamosios srovės darbinė įtampa Ue-Hz: 400 V
Nominali izoliacijos įtampa Ui-Hz: 660 V
Nominali impulsinė įtampa Uimp-Hz: 6 kV
Įprastinė šiluminė srovė Ith esant AC-1-Hz: 125 A
Maksimali trumpalaikė apkrova-Hz: 1440 A
Sąlyginė trumpojo jungimo srovė Inc-Hz: 5000 A
Apsaugos nuo viršĮTAMPIS srovės saugiklis gG-hz: 100 A
Išsklaidyta galia esant AC AC-3-Hz: 5,10 W
Išsklaidyta galia esant Ie AC-1-Hz: 12,50 W
Standartinė elektroninės relės versija: RTI-3363
KONTAKTORIAUS CIKLŲSKAICIUS-prie 230V 50Hz: 10 milijonų ciklų
Bendras nusidėvėjęs išteklius-hz: 1,0 mln. ciklai
Mechaninio atsparumo nusidėvėjimui įjungimo dažnis per valandą: 3600
Komutacijų atsparumo dilimui įjungimo dažnis per valandą-hz: 1200
Sukimo momentas-Hz: 4,0 Nm
Darbinės įtampos diapazonas-tsu: (0,8 ... 1,1) Uc
Lankstus kabelis be laido galo Hz: 16-35 mm²
Nutrūkimo įtampos diapazonas: (0,2 ... 0,75) Uc
Standus kabelis be laido galo Hz: 25-50 mm²
Ritės energijos suvartojimas suveikus Uc-tsu: 200,0 VA
Ritės laikančios energijos suvartojimas Uc-tsu: 20,0 VA
Atsakymo laikas uždarymo metu: 20-35 ms
Atsakymo laikas atidarymo metu: 6–20 ms
Milijonas „AS-3-tsu“ susidėvėjusių vienkartinių ciklų: 1.20
El dilimas, mln. Ciklo ciklų esant AC-1-tsu: 0,70
Kontaktoriaus atsparumas tsu: 1,5 mln. Vienkartinių ciklų
Galios naudojimas 10,0 W
Relės-relės nustatymo diapazonas hz: 63-80 А
Nominali izoliacijos įtampos relė hz: 660 V
Nominali impulsinė įtampos relė Hz: 6 kV
Darbinio dažnio diapazonas - HZ relė: 0-400Hz
Užveržimo momentas - relė hz: 9nm
Terminio atsparumo srovė - papildoma relė: 5 A
Užveržimo momentas - papildoma kontaktinė el relė: 1,2 nm
Elektrinio kaitinimo relės papildomo kontakto tipas: 1c
Elektros grandinės jungties tipas: prisukamas sujungimas
Apsaugos laipsnis - IP: IP54
Klimato modifikacija: UHL4
Darbinė temperatūra: -25 ... + 50 ° C
Aukštis: 312,0 mm
Plotis: 184,0 mm
Skerspjūvio jungiamojo kabelio lenkimas be pakabos relės : 4-35 mm²
Gylis: 161,0 mm
Standžios laidinės relės  jungiamoji dalis: 4-35 mm²
Skersinio sujungimo kabelio lenkimas su relės relė hz: 4-35 mm²
Nominali įtampa be kintamosios srovės (pasirinktinai) pagalbinė grandinė: ≤ 660 V
Nominali įtampa pagal nuolatinės srovės pagalbinę grandinę: ≤ 440 V
Nominali izoliacijos įtampa Ui-dop kont vts: 660 V
Jungiamųjų laidininkų skersinis pjūvis - papildoma kontrolinė relė: 1-2,5 mm²
Mažiausias „Umin“ papildomas kiekis: 17 A
Mažiausias gebėjimo Imin-dop tęsinys: 15 mA
Apsauga nuo viršsrovės - saugiklis gG - papildoma įtampa: 10 A
Maksimali trumpalaikė apkrova - papildoma kontaktinė įtampa: 100 A
Izoliacijos varža> 10 mΩ
Apsauga nuo viršsrovės - saugiklis gG-papildoma relė: 5 A
Veiklos parametrai
Garantijos laikotarpis: 3 metai
