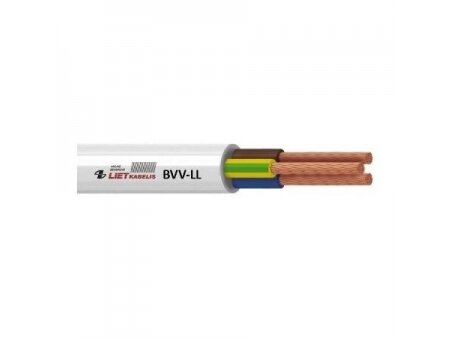

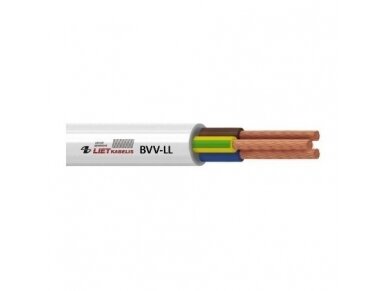

  • Lankstus varinis kabelis BVV-LL 2x1,5 mm², 300/300 V, baltas, 1 m

    Kodas: 91521501 (1m)

    BVV-LL 2x1,5 mm² – apvalus lankstus varinis kabelis: 2 gyslos po 1,5 mm², be apsauginės PE gyslos. PVC izoliacija ir baltas apvalkalas, 5 laidininko lankstumo klasė. Parduodamas metrais.

    Elsprendimai.eu parinkimo gidas: srovė, galia, atstumas, BVV-LL ir NYM-J skirtumai, naudojimo ribos ir priedai. Kabelį parinkite pagal įrenginio reikalavimus.

  • Lankstus varinis kabelis BVV-LL 2x1,5 mm², 300/300 V, baltas, 1 m

    BVV-LL 2x1,5 mm² – apvalus lankstus varinis kabelis: 2 gyslos po 1,5 mm², be apsauginės PE gyslos. PVC izoliacija ir baltas apvalkalas, 5 laidininko lankstumo klasė. Parduodamas metrais.

    Elsprendimai.eu svarbos termometras

    Spalvos parodo rekomendacijos svarbą, ne kabelio temperatūrą ar apskaičiuotą rizikos lygį.

    ŽALIA
    TEISINGA EIGA
    GELTONA
    PATIKRINKITE
    ORANŽINĖ
    RIBOTAS TINKAMUMAS
    RAUDONA
    PAVOJUS

    Rekomendaciją visada skaitykite kartu su sąlygomis. Žalia spalva nesuteikia besąlyginio leidimo naudoti kabelį.

    ŽALIA – ELSPRENDIMAI.EU REKOMENDUOJA TEISINGĄ PARINKIMO EIGĄ

    Patikrinkite įrenginio schemą → suderinkite įtampą ir gyslų paskirtį → įvertinkite srovę, ilgį ir klojimą → parinkite apsaugą bei gnybtus → tinkamai užbaikite gyslas ir pritvirtinkite įvadą.

    Puikus parinkimas yra patvirtintas dokumentacija ir montavimo sąlygomis, o ne vien kabelio pavadinimu.

    Techniniai duomenys

    Parametras Reikšmė
    Gyslų skaičius / skerspjūvis 2 / 1,5 mm²
    PE Nėra; negalima naudoti, jei įrenginiui būtina PE jungtis
    Laidininkas Daugiavielis atkaitintas varis, 5 klasė
    Vardinė įtampa 300/300 V
    Izoliacija / apvalkalas PVC TI2 / PVC TM2
    Apvalkalo spalva Balta
    Išorinis skersmuo 6,56 mm
    Apvalkalo storis 0,8 mm
    Temperatūros Montuojant −5…+40 °C; eksploatuojant −30…+70 °C pagal kortelėje pateiktus LT duomenis. Konkrečios tiekimo versijos ribas tikrinkite dokumentuose.
    Trumpasis jungimas / bandymai Iki +160 °C trumpajam jungimui pagal sąlygas; 2 kV bandymas ir +150 °C / 1 h šiluminis bandymas nėra darbo režimai
    Lenkimas Spindulys daugiau kaip 5 kabelio išoriniai skersmenys
    Gamintojas AB „Lietkabelis“

    Kodėl minkštas kabelis? BVV-LL ir NYM-J skirtumai

    Savybė BVV-LL NYM-J, tipinis gamintojo pavyzdys
    Gyslos konstrukcija 5 klasė: daug plonų vario vielučių Dažnai 1 klasė, vienvielis; didesni skerspjūviai gali būti 2 klasės
    Lankstumas Lengviau formuoti įrangos jungtis; mažesnis standumas Standesnis, skirtas stacionariai instaliacijai
    Vardinė įtampa Šioje BVV-LL grupėje 300/300 V Tipinis NYM-J 300/500 V; tikrinti konkrečią prekę
    Paskirtis Suderinamos įrangos ir pagalbinių grandinių jungtys Stacionari pastatų elektros instaliacija pagal dokumentaciją
    Gnybtai Turi tikti lankstiems laidininkams; antgaliai pagal gnybto instrukciją Turi tikti atitinkamai vienvielei ar daugiavielei gyslai
    Nuolatinis judėjimas 5 klasė savaime negarantuoja tinkamumo nuolatiniam lankstymui Paprastai neskirtas judančioms jungtims
    Leistina srovė Priklauso nuo sąlygų; lankstumas nėra papildoma srovės atsarga Taip pat parenkama pagal skerspjūvį ir klojimo sąlygas

    Minkštumas atsiranda dėl daugelio plonų vielučių, o ne minkštesnio ar „galingesnio“ vario. Daugiau vielučių savaime nereiškia didesnio skerspjūvio, mažesnės varžos ar ilgesnio leidžiamo atstumo. NYM-J palyginimo šaltinis: HELUKABEL. Pateiktas vieno gamintojo pavyzdys, ne visų NYM-J gaminių universali specifikacija.

    Elsprendimai.eu parinkimo gidas

    1. Suderinkite įtampą su 300/300 V riba; penkios ar septynios gyslos savaime neleidžia 400 V tarp fazių.
    2. Patikrinkite gyslų skaičių ir PE poreikį. Žaliai geltona gysla nenaudojama darbiniam signalui ar neutraliam laidininkui.
    3. Srovę parinkite pagal įrangą, klojimą, temperatūrą, apkrautas gyslas ir apsaugą; ne pagal universalią A/mm² taisyklę.
    4. Įvertinkite vienpusį atstumą ir įtampos kritimą.
    5. Patikrinkite drėgmę, UV, cheminį ir mechaninį poveikį bei judėjimą.
    RAUDONA – PAVOJINGAS AR NEPATVIRTINTAS NAUDOJIMAS

    Nenaudokite darbams esant įtampai. Kabelio negalima besąlygiškai rekomenduoti 400 V tarp fazių, žemei, laukui, panardinimui ar nuolatiniam cikliniam lankstymui. Jei dokumentacija to neleidžia, rinkitės kitą kabelį. Eca nėra nedegumo ar veikimo gaisro metu garantija.

    Srovė amperais (A) ir galia kilovatais (kW)

    Srovė Galia prie 230 V, cos φ = 1
    1 A 0,23 kW
    2 A 0,46 kW
    4 A 0,92 kW
    6 A 1,38 kW

    Tai skaičiavimo pavyzdžiai, ne kabelio leistinos apkrovos lentelė. P = U × I × cos φ / 1000. Variklio išėjimo galiai reikalingas ir naudingumo koeficientas. 6 A nėra deklaruota visų šių kabelių riba.

    Atstumas ir įtampos kritimas – skaičiavimo pavyzdžiai

    L – vienpusis atstumas nuo šaltinio iki įrenginio. Skaičiuojami du vienodo skerspjūvio darbiniai laidininkai: pirmyn ir atgal. Mokomajame pavyzdyje I = 4 A, vario savitoji varža ρ = 0,0175 Ω·mm²/m ties maždaug +20 °C, cos φ = 1. Tai idealizuotas orientyras; tiksliai naudokite gamintojo gyslos varžą, darbo temperatūrą ir, kai aktualu, reaktyviąją dedamąją.

    Vienpusis L ΔU, V Kritimas prie 230 V Kritimas prie 24 V
    5 m 0,47 0,20 % 1,94 %
    10 m 0,93 0,41 % 3,89 %
    20 m 1,87 0,81 % 7,78 %
    30 m 2,80 1,22 % 11,67 %
    50 m 4,67 2,03 % 19,44 %

    Formulė: ΔU ≈ 2 × ρ × L × I / S; kritimas % = ΔU / U × 100. Šiai lentelei S = 1,5 mm². Prie 230 V ir 4 A elektrinė galia 0,92 kW, prie 24 V ir 4 A – 0,096 kW; įrenginio gnybtuose įtampa ir galia mažėja dėl kabelio nuostolių.

    GELTONA – TAI NE MAKSIMALAUS LEISTINO ILGIO LENTELĖ. 4 A nėra patvirtinta kabelio leistina srovė. Leidžiamą kritimą nustato įrenginys ir projektas; atskirai tikrinama kabelio šiluminė apkrova, apsauga bei gedimo atjungimas. Įkaitus laidininkui varža ir kritimas padidėja. Negalima vien iš šios lentelės parinkti automatinio jungiklio.

    Panaudojimas namų ūkyje ir pramonėje

    Vieta Galimas panaudojimas Patikra
    Namų ūkyje Suderinamos įrangos, apšvietimo ir automatikos jungtys Įrangos instrukcija, įtampa, apkrova ir PE poreikis
    Dirbtuvėse Įrangos pagalbinės jungtys Mechaninė apsauga, srovė ir tvirtinimas
    Pramonėje Pagal projektą numatytos valdymo ir pagalbinės grandinės Taikomi standartai, signalų tipas, ekranavimo poreikis, aplinka

    Šie pavyzdžiai nėra besąlyginis leidimas kiekvienam įrenginiui. Galutinį tinkamumą lemia įrenginio dokumentacija ir projektas.

    Elsprendimai.eu rekomenduoja: priedai

    Elsprendimai.eu rekomenduoja Kaip parinkti
    Gyslų antgaliai Pagal šios prekės gyslos skerspjūvį ir gnybto reikalavimus; 0,75 mm² antgalis netinka didesnei gyslai.
    WAGO 221-413 Lanksčioms gysloms iki modelio ribų. Trys lizdai sujungti tarpusavyje – kiekvienai atskirai grandinei reikia atskiros jungties. Gnybto srovė nenustato kabelio srovės.
    PG9 sandariklis Ø4–8 mm Tik jei šios prekės tikras išorinis skersmuo patenka į Ø4–8 mm diapazoną. Didesniam kabeliui reikia kito sandariklio.
    Paskirstymo dėžutė IP65 Pagal jungčių ir įvadų kiekį; bendrą IP apsaugą lemia ir montavimas.
    KNIPEX 97 53 04 Gyslų antgaliams užspausti pagal įrankio ir antgalio diapazoną.
    KNIPEX ErgoStrip Izoliacijai nuimti nepažeidžiant vielučių, pagal įrankio diapazoną.

    Elsprendimai.eu rekomenduoja: apsaugos vamzdžiai ir kanalai

    ŽALIA – PAPILDOMA MECHANINĖ APSAUGA, KAI JOS REIKIA

    Jei montavimo vietoje kabeliui reikia papildomos mechaninės apsaugos, Elsprendimai.eu rekomenduoja klojimo vietai tinkamą instaliacinį vamzdį arba kabelių kanalą. Dydis parenkamas pagal vidinį laisvą skersmenį, kabelių skaičių, užpildymą, trasos posūkius ir įtraukimo galimybę.

    • Gofruotas instaliacinis vamzdis su viela – D16 / D20 ir kiti variantai. Vienam Ø6,71 mm kabeliui D16 arba D20 variantą galima svarstyti kaip pradinį pasirinkimą, tačiau tinkamumą patvirtinkite pagal tikrą vidinį skersmenį, posūkius, trasos ilgį ir vamzdžio montavimo paskirtį. D16 yra nominalus išorinis dydis, ne garantuotas laisvas vidinis skersmuo.
    • IEK Elecor kabelių kanalas 16 × 16 mm, 2 m. Galimas tvarkingo paviršinio vedimo sprendimas suderinamoje patalpų trasoje; patikrinkite naudingą vidinę erdvę, dangčio užsidarymą, kabelių kiekį ir reikalingus tvirtinimo bei kampų priedus.
    ORANŽINĖ – APSAUGA NEPAKEIČIA KABELIO PASKIRTIES

    Vamzdis ar kanalas savaime nesuteikia šiam kabeliui tinkamumo lauko sąlygoms, žemei, vandeniui, alyvoms ar nuolatiniam lankstymui. Uždaroje trasoje būtina iš naujo įvertinti šilumos išsklaidymą ir leistiną srovę. 320 N žymėjimas apibūdina vamzdžio gniuždymo klasę, ne kabelio apkrovą ir ne leidimą kloti bet kur.

    Elsprendimai.eu komplektavimo ir prijungimo rekomendacijos

    Kabelis + jo skersmeniui tinkamas įvadas + tinkamos dėžutės ir gnybtai + gyslų antgaliai, kai jų reikia. Žymėkite pagal schemą, nepažeiskite vielučių, numatykite įtempimo fiksavimą. Apsaugą parinkite pagal visą grandinę.

    Dokumentacija ir atitiktis

    Gamintojo BVV-LL grupės dokumentacija. Konkretaus skerspjūvio bei tiekiamos versijos duomenis tikrinkite pagal prekės identifikaciją. CE yra atitikties ženklinimas, ne savarankiška kokybės garantija. Parinkimui Elsprendimai.eu pateikite įrenginio modelį, įtampą, srovę, vienpusį atstumą, klojimą ir aplinką.

    Dažniausiai užduodami klausimai

    Ar lankstus kabelis gali būti labiau apkrautas?

    Ne. Leistiną srovę lemia skerspjūvis, klojimas, temperatūra, apkrautų gyslų skaičius ir apsauga. Lankstumas nesuteikia papildomos srovės atsargos.

    Ar PG9 tinka kiekvienam BVV-LL kabeliui?

    Ne. Nurodytas PG9 modelis skirtas Ø4–8 mm kabeliams. Patikrinkite konkrečios prekės išorinį skersmenį ir montavimo sąlygas.

    Ar apsaugos vamzdis leidžia šį kabelį kloti lauke ar žemėje?

    Ne savaime. Vamzdis nepakeičia kabelio paskirties. Tinkamumą turi patvirtinti kabelio ir vamzdžio dokumentacija.

    Kodėl skaičiavimui reikalingas atstumas?

    Ilgėjant trasai didėja įtampos kritimas. Nurodykite vienpusį atstumą, įtampą, srovę, klojimo būdą ir aplinkos sąlygas.

    Ar 300/300 V kabelis tinka 400 V tarp fazių?

    300/300 V žymėjimas nesuteikia tokio leidimo. Parinkite konkrečiai grandinei tinkamos vardinės įtampos kabelį.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
