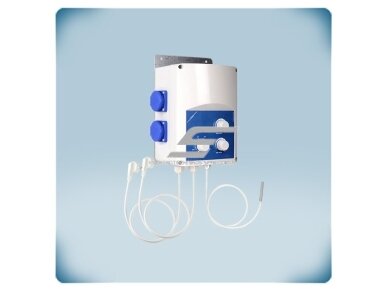

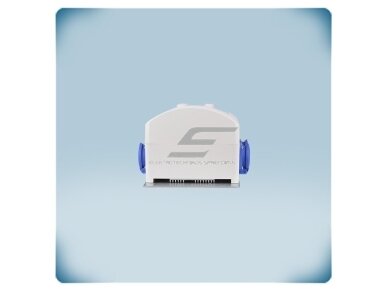

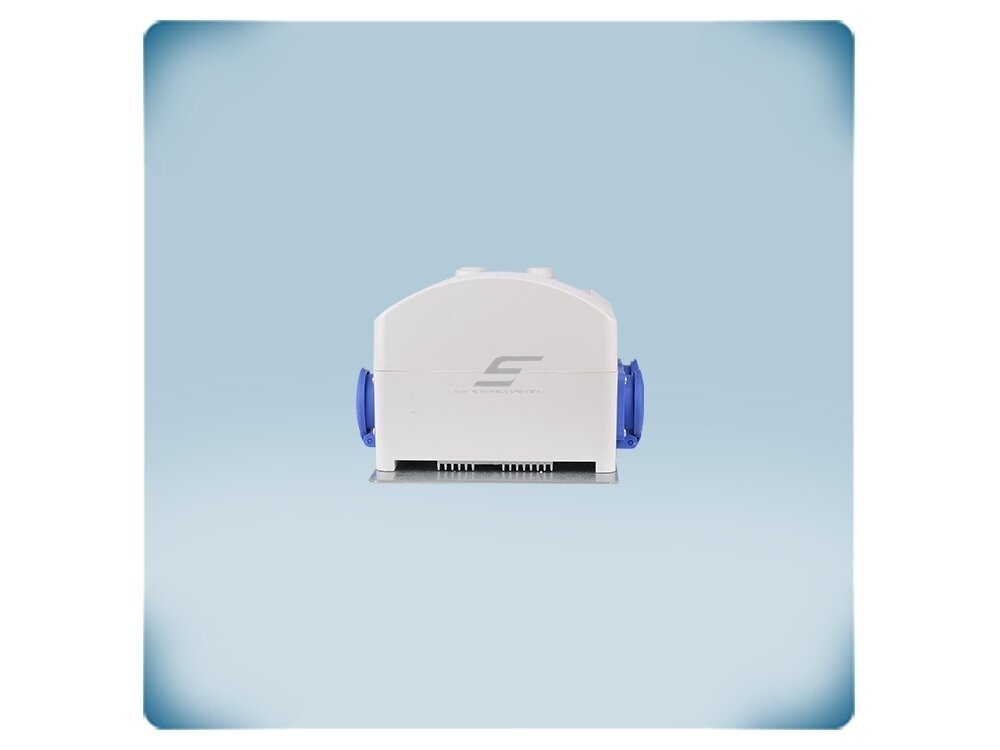

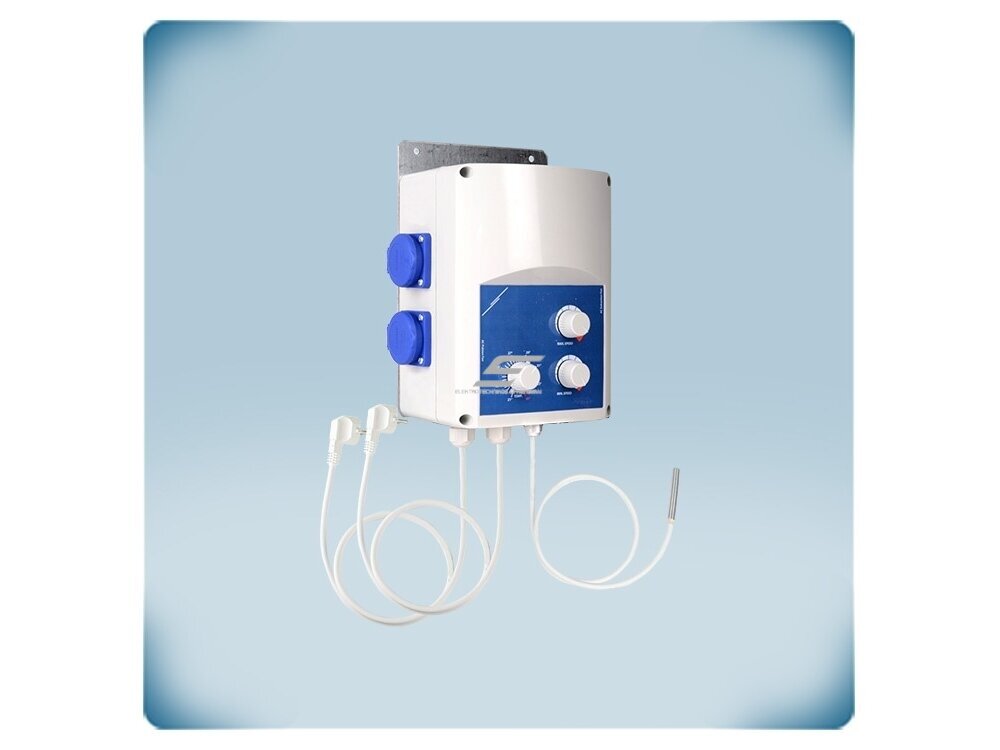

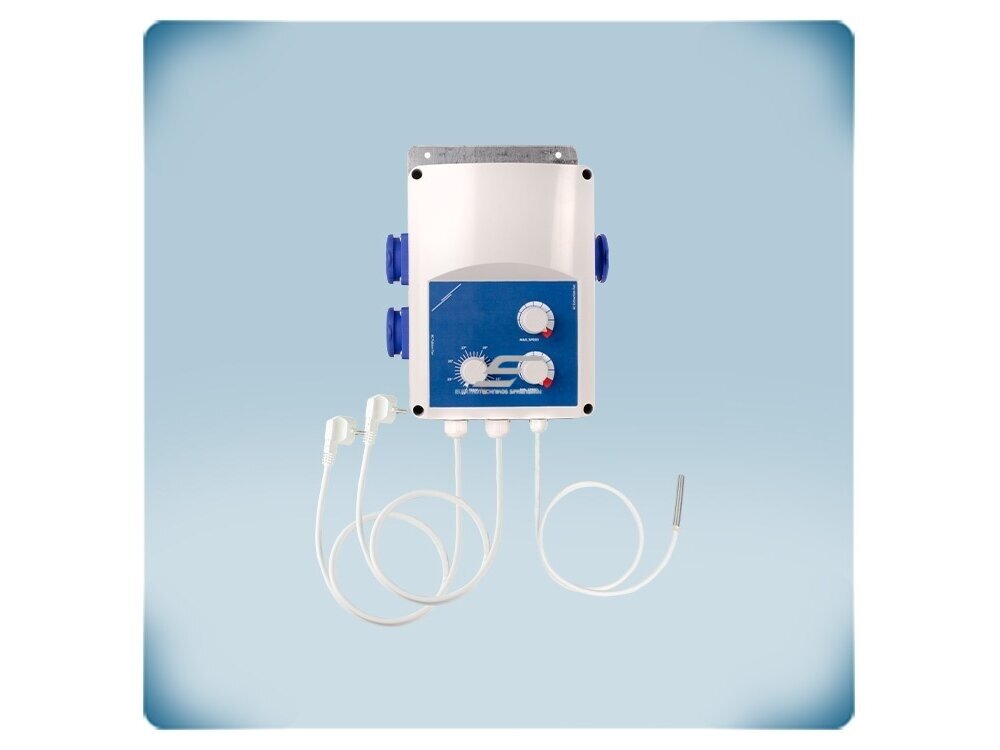

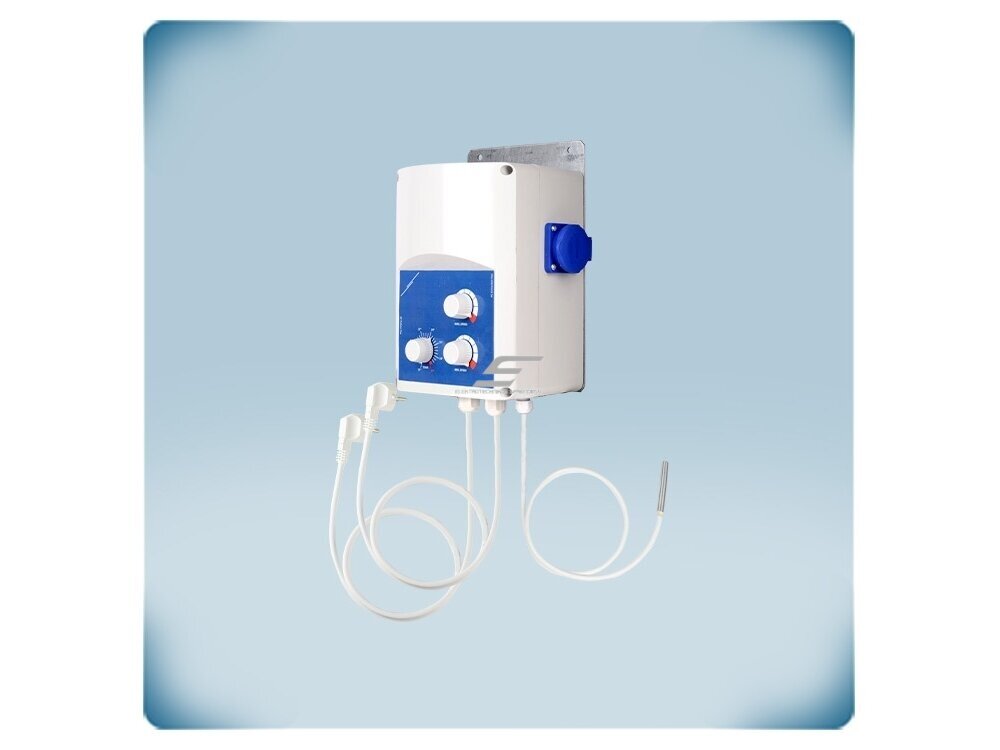

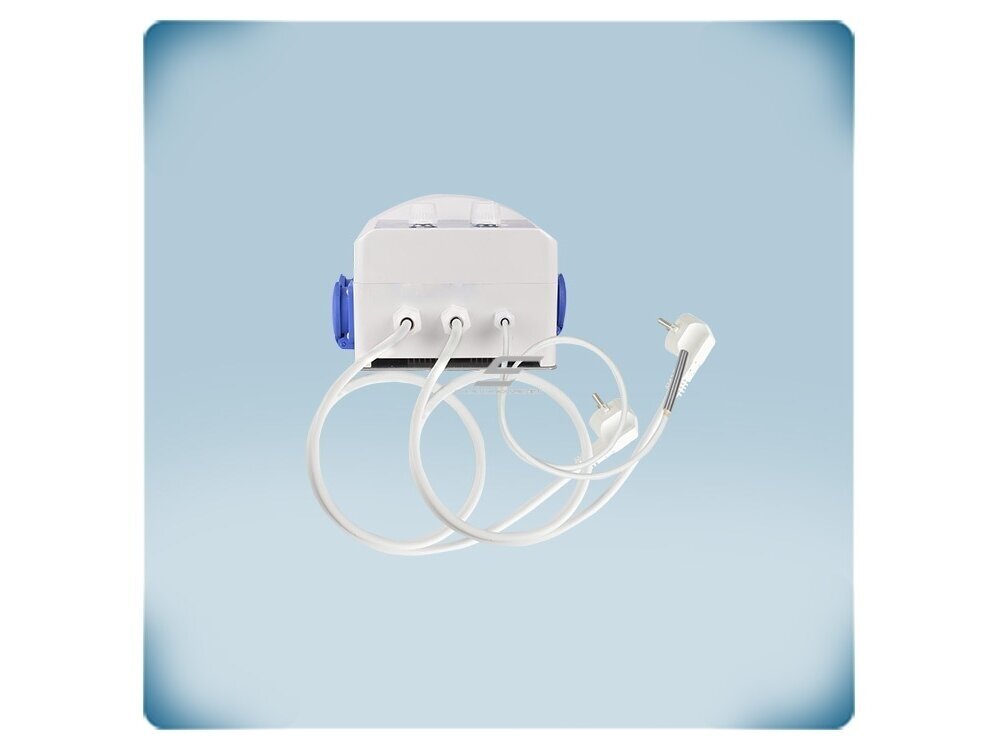

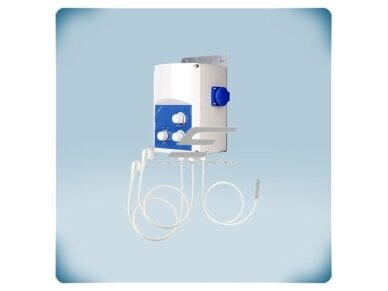

    Ventiliatoriaus greičio ir elektrinio šildytuvo reguliatorius pagal temperatūrą | 5-35°C | 3A | 230VAC | Schuko lizdai | Sentera Controls | GTEE1-30-DT

    Kodas: GTEE1-30-DT
    Pasiteirauti apie prekę
    Kaina 254.77 € su PVM
    ( 210.55 € be PVM )
    397.44 € Sutaupykite 142.67 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Ventiliatoriaus greičio ir elektrinio šildytuvo reguliatorius pagal temperatūrą | 5-35°C | 3A | 230VAC | Schuko lizdai | Sentera Controls | GTEE1-30-DT

    GTEE1-30-DT – Sentera Controls „plug & play“ ventiliatorių ir elektrinio šildytuvo valdiklis temperatūrai palaikyti. Valdo ištraukimo ir tiekimo ventiliatorius (bendra srovė iki 3 A) bei elektrinį šildytuvą iki 16 A (3,6 kW) – viskas jungiama per Schuko lizdus.

    Pagrindinė mintis:
    Šiltnamiui, tvartui ar ūkiniam pastatui – be jokio laidų jungimo: įkiškite ventiliatorius ir šildytuvą į lizdus, nustatykite temperatūrą, ir valdiklis pats palaiko klimatą.
    Kam skirtas GTEE1-30-DT:
    Šis modelis skirtas mažesniems objektams – vienam ar dviem nedideliems ventiliatoriams (bendra srovė iki 3 A), pvz., nedideliam šiltnamiui ar paukštidei.
    Ventiliatoriai
    iki 3 A (2 lizdai)
    Šildytuvas
    iki 16 A / 3,6 kW
    Temperatūra
    5–35 °C
    Apsauga
    IP54

    Veikimo principas

    Valdiklis tvirtinamas ant sienos integruota plokšte ir jungiamas į elektros lizdą standartiniu kištuku. Ventiliatoriai ir šildytuvas įkišami į tris Schuko lizdus: ištraukimo ventiliatorius, tiekimo ventiliatorius ir šildytuvas.

    Temperatūra matuojama PT500 kapiliariniu jutikliu (4 m laidas). Kai temperatūra viršija nustatytą vertę, ventiliatorių greitis didėja (proporcinė zona 3 °C); kai temperatūra krenta – įjungiamas šildytuvas.

    Ventiliatorių greitis reguliuojamas faziniu būdu tarp Vmin (80–160 VAC) ir Vmax (180–230 VAC); nustatymai keičiami potenciometrais.

    Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu; kai būtinas visiškai tylus darbas mažu greičiu – rinkitės transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas GTEE1-30-DT?
    Vienas įrenginys pakeičia termostatą, du greičio reguliatorius ir šildytuvo jungiklį – be elektriko darbo ir be skydo.

    Techninės specifikacijos

    Prekės tipas Ventiliatorių ir elektrinio šildytuvo valdiklis pagal temperatūrą
    Gamintojas / kodas Sentera Controls / GTEE1-30-DT
    Maitinimo įtampa 230 VAC ±10 %, 50–60 Hz; 1,5 m laidas su kištuku
    Ventiliatorių srovė iki 3 A (bendra)
    Ventiliatorių išėjimai 2 Schuko lizdai (ištraukimas, tiekimas), fazinis valdymas
    Vmin / Vmax 80–160 VAC / 180–230 VAC
    Šildytuvo išėjimas Schuko lizdas, 230 VAC, iki 16 A (3,6 kW), įjungimas / išjungimas
    Temperatūros jutiklis PT500 kapiliarinis, 4 m laidas
    Nustatymo ribos 5–35 °C, proporcinė zona 3 °C
    Valdymas Potenciometrai: temperatūra, Vmin, Vmax
    Apsauga Kiekvienas lizdas su atskiru saugikliu
    Apsaugos klasė IP54
    Darbo aplinka -10…+40 °C, 5–85 % rH
    Montavimas Ant sienos, integruota plokštė; tik patalpose
    Svoris 2,5 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61000-6-2, EN 61000-6-3)

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Plug & play – ventiliatoriai ir šildytuvas jungiami per Schuko lizdus – laidų jungti nereikia.
    • Temperatūros palaikymas – karštėjant ventiliacija stiprėja, vėstant – įjungiamas šildymas.
    • Du ventiliatorių išėjimai – ištraukimas ir tiekimas valdomi kartu.
    • Šildytuvo išėjimas 3,6 kW – elektriniam oro šildytuvui.
    • Reguliuojamos Vmin / Vmax – pritaikoma prie konkrečių ventiliatorių.

    Kur naudojamas?

    • Šiltnamiai
    • Tvartai, paukštidės, ūkiniai pastatai
    • Sandėliai ir dirbtuvės, kur reikia palaikyti temperatūrą
    • Laikinos patalpos, statybvietės patalpos

    Naudojimas pagal poreikį

    Ūkininkui.
    Įkiši ir veikia – be elektriko ir skydo.
    Šiltnamio savininkui.
    Automatinis vėdinimas ir šildymas pagal temperatūrą.
    Montuotojui.
    Minimalus montavimo laikas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai GTEE1-30-DT pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Šiltnamis Ištraukimo ventiliatorius + elektrinis šildytuvas Dieną vėdinama, naktį šildoma – temperatūra palaikoma automatiškai Jutiklį įrenkite augalų aukštyje, ne prie šildytuvo
    Tvartas, paukštidė Tiekimo ir ištraukimo ventiliatoriai Ventiliacijos intensyvumas pagal temperatūrą Vmin nustatykite, kad būtų užtikrintas minimalus oro kiekis
    Sandėlis Ištraukimo ventiliatorius + šildytuvas Neleidžiama perkaisti ar atvėsti Šildytuvo galia – iki 3,6 kW

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 3 A GTEE1-30-DT (3 A) ← šis modelis
    3–6 A GTEE1-60-DT (6 A)
    Taisyklė: ventiliatorių bendra vardinė srovė ≤ valdiklio srovė; šildytuvo galia – iki 3,6 kW (16 A).
    Kada rinktis kitą sprendimą: reikia valdyti tik ventiliatorių pagal 0-10 VDC jutiklį – EVS-1 serija; vandeniniam šildytuvui – GTH21 serija (transformatorinė); EC ventiliatoriams – EC valdiklius.

    Pliusai

    • Plug & play per Schuko lizdus
    • Ventiliacija ir šildymas viename
    • PT500 jutiklis su 4 m laidu
    • Šildytuvas iki 3,6 kW
    • IP54

    Minusai / ribojimai

    • Nėra ekrano – nustatymai potenciometrais
    • Nėra Modbus
    • Tik vienfaziams įtampa valdomiems ventiliatoriams; EC netinka
    • Šildytuvas tik įjungiamas / išjungiamas
    • Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

    Saugos ir montavimo pastabos

    • Prijunkite tik į įžemintą elektros lizdą su tinkama apsauga.
    • Bendra ventiliatorių srovė – ne daugiau 3 A, šildytuvo – ne daugiau 16 A.
    • Skirtas tik naudojimui patalpose.
    • Jutiklį saugokite nuo tiesioginio šildytuvo srauto ir saulės.

    Greitas pasirinkimo gidas

    3 A ventiliatoriai
    3,6 kW šildytuvas
    5–35 °C
    Plug & play
    Tinka, kai reikia:
    • palaikyti temperatūrą be skydo ir laidų jungimo;
    • valdyti ventiliaciją ir elektrinį šildymą kartu;
    • šiltnamiui, tvartui ar sandėliui.
    Patikrinkite prieš naudojimą:
    • ventiliatorių srovę ir ar jie reguliuojami įtampa;
    • šildytuvo galią (iki 3,6 kW);
    • ar elektros lizdas atlaikys bendrą apkrovą.
    Svarbus priminimas: Bendra apkrova per vieną elektros lizdą gali būti didelė – patikrinkite grandinės apsaugą.

    DUK

    Kokia temperatūros nustatymo riba?
    5–35 °C, proporcinė zona 3 °C.
    Kokį šildytuvą galima jungti?
    Elektrinį, 230 VAC, iki 16 A (3,6 kW).
    Ar reikia elektriko?
    Ne, įrenginys jungiamas per kištuką ir Schuko lizdus.
    Koks jutiklis?
    PT500 kapiliarinis, 4 m laidas.

    Ventiliatoriaus greičio ir elektrinio šildytuvo reguliatorius pagal temperatūrą | 5-35°C | 3A | 230VAC | Schuko lizdai | Sentera Controls | GTEE1-30-DT

    Sentera GTEE1-30-DT – plug & play ventiliatorių (iki 3 A) ir elektrinio šildytuvo (iki 3,6 kW) valdiklis pagal temperatūrą 5–35 °C, su PT500 jutikliu ir Schuko lizdais – šiltnamiams ir ūkiniams pastatams.
