  • Nauja prekė   Vienfazė įtampos ir srovės kontrolės relė | 1F | 230 V | 1–63 A | U> 220–280 V | U< 80–210 V | Imax 90 A | DIN | IP20 | Promfactor Baltic | FRVA1-63A

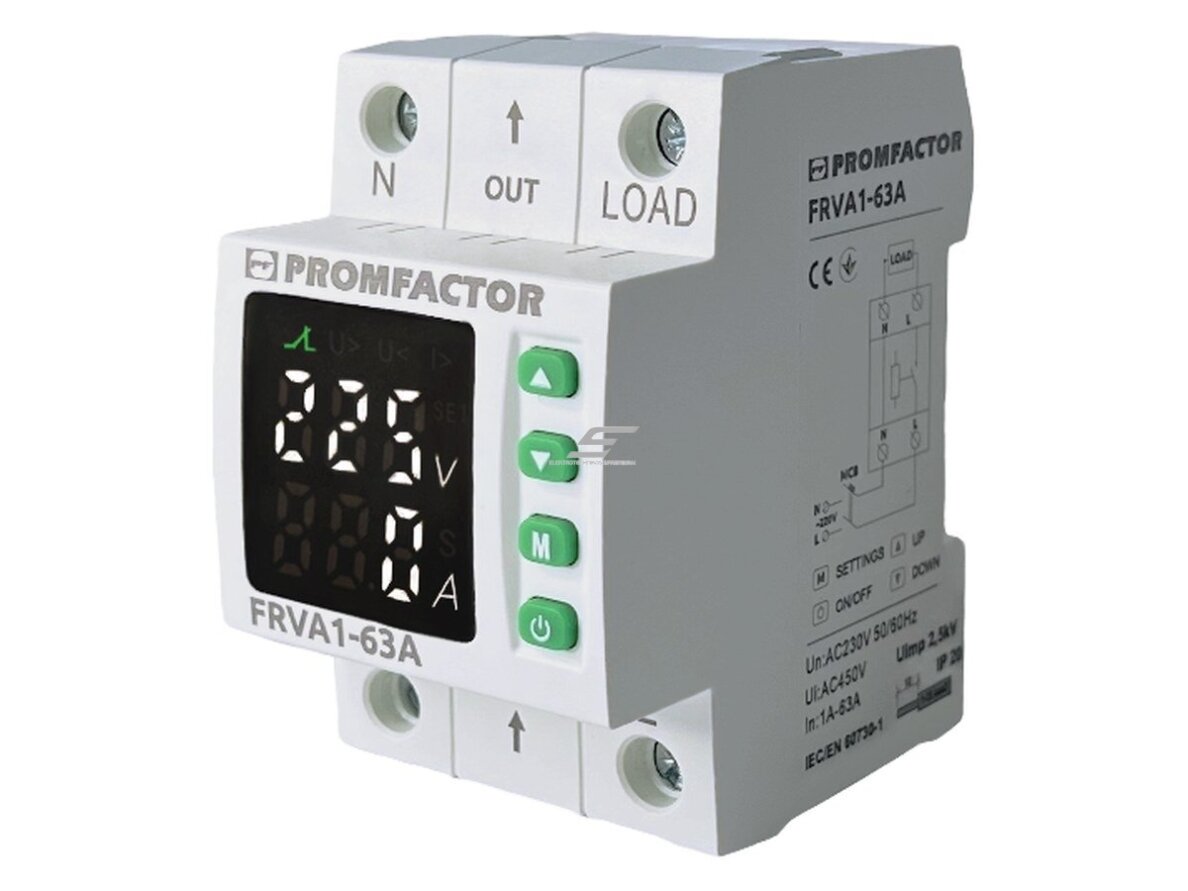

    Vienfazė įtampos ir srovės kontrolės relė | 1F | 230 V | 1–63 A | U> 220–280 V | U< 80–210 V | Imax 90 A | DIN | IP20 | Promfactor Baltic | FRVA1-63A

    Kodas: FRVA1-63A
    Pasiteirauti apie prekę
    Kaina 41.93 € su PVM
    ( 34.65 € be PVM )

    FRVA1-63A – vienfazė įtampos ir srovės kontrolės relė 230 V: srovė 1–63 A, U> 220–280 V, U< 80–210 V, uždelsimas 5–600 s, DIN – įvado apsaugai nuo šuolių.

  • Prekės aprašymas

    Vienfazė įtampos ir srovės kontrolės relė | 1F | 230 V | 1–63 A | U> 220–280 V | U< 80–210 V | Imax 90 A | DIN | IP20 | Promfactor Baltic | FRVA1-63A

    FRVA1-63A – Promfactor Baltic vienfazė įtampos ir srovės kontrolės relė 230 V, 50/60 Hz, kuri pati atjungia apkrovą iki 63 A: viršijus nustatytą srovę (1–63 A), įtampai pakilus virš U> (220–280 V) ar nukritus žemiau U< (80–210 V). Įjungimo uždelsimas 5–600 s, reakcijos į perkrovą uždelsimas 0–600 s, įtampos matavimo tikslumas 1 %, montavimas ant TH35 DIN bėgelio, IP20.

    Pagrindinė mintis:
    Relė statoma įvade po automatiniu jungikliu ir apkrovą jungia savo galios kontaktu – atskiro kontaktoriaus nereikia. Ji saugo buitinę ir komercinę įrangą nuo įtampos šuolių, per žemos įtampos ir perkrovos, o atsistačius tinklui po nustatyto uždelsimo įjungia automatiškai.
    Srovės nustatymas
    1–63 A
    Įtampos ribos
    U> 220–280 V, U< 80–210 V
    Uždelsimai
    įjungimo 5–600 s, perkrovos 0–600 s
    Montavimas
    DIN TH35, IP20

    Veikimo principas

    Relė montuojama ant TH35 DIN bėgelio po įvadiniu automatiniu jungikliu; fazės ir neutralės laidai (0,5–25 mm², užveržimo momentas 3,5 Nm) jungiami į relės įėjimą, o apkrova – į išėjimą per galios kontaktą. Nustatomos įtampos ribos, srovės riba ir uždelsimai; nustatymus galima apsaugoti slaptažodžiu.

    Relė nuolat matuoja tinklo įtampą (1 % tikslumu) ir apkrovos srovę. Įtampai išėjus už U< (80–210 V) ar U> (220–280 V) ribų arba srovei viršijus nustatytą 1–63 A ribą ilgiau nei nustatytas 0–600 s uždelsimas, galios kontaktas atjungia apkrovą; trumpalaikė srovė iki 90 A leidžiama 10 minučių.

    Parametrams grįžus į normą, apkrova automatiškai įjungiama po nustatyto 5–600 s įjungimo uždelsimo – taip apsaugomi šaldytuvai, kompresoriai ir elektronika nuo pakartotinių staigių įjungimų.

    Kuo naudingas FRVA1-63A?
    Viena DIN relė vietoje įtampos relės ir kontaktoriaus: įtampos ir srovės kontrolė su tiesioginiu iki 63 A apkrovos atjungimu, reguliuojami uždelsimai ir slaptažodžiu saugomi nustatymai.

    Techninės specifikacijos

    Prekės tipas Vienfazė įtampos ir srovės kontrolės relė
    Gamintojas / kodas Promfactor Baltic / FRVA1-63A
    Standartas EN/IEC 60730-1
    Vardinė įtampa Un 230 V
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 400 V (LT gamintojo duomenys)
    Galios kontaktas 1 NO
    Srovės nustatymo diapazonas 1–63 A
    Maksimali perjungimo srovė Imax 90 A (10 minučių)
    Viršįtampio riba U> 220–280 V
    Žemos įtampos riba U< 80–210 V
    Įtampos matavimo tikslumas 1 %
    Įjungimo uždelsimas 5–600 s
    Reakcijos į perkrovą uždelsimas 0–600 s
    Slaptažodžio funkcija ON/OFF
    Atsparumas (elektrinis / mechaninis) 10⁴ / 10⁶ ciklų
    Laidų skerspjūvis 0,5–25 mm²
    Užveržimo momentas 3,5 Nm
    Montavimas DIN bėgelis TH35
    Apsaugos laipsnis IP20
    Aukštis virš jūros lygio iki 2000 m
    Darbo temperatūra -5…+40 °C
    Sandėliavimo temperatūra -25…+55 °C
    Svoris 0,168 kg
    Gamintojo garantija 5 metai; tarnavimo laikas ne mažiau kaip 15 metų

    Pagrindinės funkcijos

    • Viršįtampio apsauga – apkrova atjungiama įtampai pakilus virš nustatytos 220–280 V ribos.
    • Žemos įtampos apsauga – riba 80–210 V saugo variklius ir kompresorius nuo darbo esant per žemai įtampai.
    • Srovės kontrolė 1–63 A – atjungia apkrovą viršijus nustatytą srovę – pvz. įvado ribojimui.
    • Tiesioginis apkrovos atjungimas – galios kontaktas iki 63 A – nereikia atskiro kontaktoriaus.
    • Įjungimo uždelsimas 5–600 s – po tinklo atsistatymo įranga įjungiama ne iš karto – apsaugomi kompresoriai.
    • Perkrovos reakcijos uždelsimas 0–600 s – trumpos paleidimo srovės nesukelia klaidingo atjungimo.
    • Slaptažodžio apsauga – nustatymų negali pakeisti pašaliniai asmenys.
    • Įtampos matavimas 1 % tikslumu – ribos veikia ten, kur nustatyta.

    Kur naudojamas?

    • Individualių namų ir sodybų 230 V įvadai
    • Butų skydeliai kaimo ir priemiesčio tinkluose su įtampos svyravimais
    • Šaldymo įranga, šaldikliai ir kompresoriai
    • Šilumos siurblių ir katilų elektros maitinimas
    • Biurai ir nedidelės komercinės patalpos
    • Sodo namai ir objektai, maitinami ilgomis linijomis
    • Vienfazės apkrovos su įvado srovės ribojimu

    Naudojimas pagal poreikį

    Butų ir individualių namų elektrikui.
    FRVA1-63A vienoje DIN relėje apjungia įtampos (80–210 / 220–280 V) ir srovės (1–63 A) kontrolę įvado apsaugai.
    Komercinių patalpų priežiūros specialistui.
    didesnė trumpalaikė srovė – 90 A per 10 min – leidžia relei atlaikyti paleidimo smailes be klaidingo atjungimo.
    Saulės elektrinių ir šilumos siurblių montuotojui.
    srovės riba ir uždelsimas 0–600 s apsaugo įrangą nuo perkrovos, o slaptažodis saugo nustatymus nuo pakeitimo.

    Praktinis panaudojimas

    Jeigu namo 230 V įvadas apsaugotas 40 A automatu, o šilumos siurblio paleidimo metu srovė trumpam šokteli, tada FRVA1-63A nustatoma srovės ribai 40 A su 10 s reakcijos uždelsimu, o įtampos ribos – 195 V ir 255 V.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FRVA1-63A visada jungiama nuosekliai su apkrova po automatiniu jungikliu – keičiasi tik nustatymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Namo ar sodybos įvadas Automatas → relė → namo skydelio grupės Visas namas atjungiamas esant blogai įtampai ar perkrovai Srovės ribą nustatykite ne didesnę nei įvado automatas
    Šaldymo įranga Automatas → relė → šaldiklis ar kompresorius Kompresorius neįsijungia esant per žemai įtampai Įjungimo uždelsimą rinkitės ne trumpesnį kaip kelias minutes
    Šilumos siurblys ar katilas Atskira grupė per relę Apsauga nuo šuolių ir perkrovos Perkrovos uždelsimą derinkite su paleidimo srove
    Biuro elektronika Relė prieš serverio ar biuro grupę Įranga apsaugota nuo viršįtampio Trumpiems impulsams naudokite ir viršįtampių ribotuvą

    Kaip parinkti Promfactor įtampos kontrolės relę

    Tinklas / kontroliuojami parametrai Rekomenduojamas modelis
    1F, 230 V, tik įtampos kontrolė (išėjimas 8 A) FRV11 (vienfazė įtampos kontrolės relė)
    Įtampos kontrolė su skaitmeniniu nustatymu FRV15 4 (skaitmeninė įtampos kontrolės relė)
    3F, 208–480 V, fazių seka, asimetrija PF-FRV132 (FRV13 2, 1 C/O 8 A)
    1F, įtampa + srovė 1–63 A, U> iki 300 V, Imax 80 A FRVA1S-63A
    1F, įtampa + srovė 1–63 A, U> iki 280 V, Imax 90 A FRVA1-63A ← šis modelis
    3F, įtampa + srovė iki 63 A FRVA3-63A (trifazė įtampos ir srovės kontrolės relė)
    3F, įtampa + srovė iki 125 A FRVA3-125A (gamintojo kataloge)
    Taisyklė: vienfaziam įvadui, kur reikia ir įtampos, ir srovės kontrolės su tiesioginiu atjungimu iki 63 A, rinkitės FRVA1 seriją: FRVA1-63A – U> 220–280 V, Imax 90 A; trifaziam – FRVA3; jei reikia tik signalo kontaktoriui – FRV11 arba PF-FRV132.
    Kada rinktis kitą sprendimą: kita tos pačios serijos versija – FRVA1S-63A; trifazės – FRVA3-63A, FRVA3-125A; įtampos kontrolės relės be srovės kontrolės – FRV11, FRV15 4, PF-FRV132 (FRV13 2); įvado apsaugai – FB1 / FB3 moduliniai automatiniai jungikliai.

    Pliusai

    • Įtampos ir srovės kontrolė vienoje relėje
    • Tiesioginis apkrovos atjungimas iki 63 A
    • Reguliuojami uždelsimai: įjungimo 5–600 s, perkrovos 0–600 s
    • Įtampos matavimo tikslumas 1 %
    • Slaptažodžiu apsaugoti nustatymai
    • Didesnė trumpalaikė perkrova – 90 A per 10 min
    • Laidai iki 25 mm²

    Minusai / ribojimai

    • Tik vienfaziam 230 V tinklui – trifaziam reikia FRVA3-63A
    • Viršįtampio nustatymas tik iki 280 V – platesniam diapazonui FRVA1S-63A (iki 300 V)
    • Darbo temperatūra tik -5…+40 °C – nešildomam lauko skydui netinka
    • Nėra trumpojo jungimo apsauga – prieš relę būtinas automatinis jungiklis
    • IP20 – montuojama tik uždarame skyde

    Saugos ir montavimo pastabos

    • Montuoja ir nustato tik kvalifikuotas elektrikas, atjungęs įvadą.
    • Prieš relę būtinas automatinis jungiklis, kurio vardinė srovė ne didesnė nei relės kontrolės diapazonas leidžia.
    • Gnybtus užveržkite 3,5 Nm momentu ir naudokite 0,5–25 mm² laidus.
    • Srovės ribą nustatykite ne didesnę nei įvado automatas ir laidų leistina srovė.
    • Montuokite uždarame skyde (IP20), aplinkos temperatūra -5…+40 °C.

    Greitas pasirinkimo gidas

    1F 230 V
    1–63 A
    U> 220–280 V
    U< 80–210 V
    Imax 90 A
    DIN
    Tinka, kai reikia:
    • reikia apsaugoti vienfazį įvadą nuo viršįtampio ir per žemos įtampos;
    • reikia riboti įvado ar grupės srovę iki 63 A;
    • įranga turi automatiškai įsijungti po tinklo atsistatymo.
    Patikrinkite prieš naudojimą:
    • ar tinklas vienfazis 230 V;
    • ar apkrovos srovė telpa į 1–63 A diapazoną;
    • ar skydo temperatūra išlieka -5…+40 °C ribose.
    Svarbus priminimas: FRVA1-63A nesaugo nuo trumpojo jungimo – prieš ją visada turi būti automatinis jungiklis.

    DUK

    Kokiam tinklui skirta FRVA1-63A?
    Ji skirta vienfaziam 230 V, 50/60 Hz tinklui.
    Kokią srovę galima nustatyti?
    Srovės riba nustatoma nuo 1 iki 63 A.
    Kokios įtampos ribos?
    Viršįtampio riba nustatoma 220–280 V, žemos įtampos – 80–210 V ribose.
    Ar relė pati atjungia apkrovą?
    Taip, relė apkrovą atjungia savo galios kontaktu be atskiro kontaktoriaus.
    Po kiek laiko relė vėl įjungia apkrovą?
    Apkrova vėl įjungiama po nustatyto 5–600 s įjungimo uždelsimo.
    Kuo FRVA1-63A skiriasi nuo FRVA1S-63A?
    FRVA1-63A turi U> ribą 220–280 V ir Imax 90 A, o FRVA1S-63A – 220–300 V ir 80 A.

    Vienfazė įtampos ir srovės kontrolės relė | 1F | 230 V | 1–63 A | U> 220–280 V | U< 80–210 V | Imax 90 A | DIN | IP20 | Promfactor Baltic | FRVA1-63A

    Promfactor Baltic FRVA1-63A – vienfazė įtampos ir srovės kontrolės relė 230 V, srovės riba 1–63 A, U> 220–280 V, U< 80–210 V, uždelsimai 5–600 s ir 0–600 s, slaptažodis, DIN – namų ir komercinių įvadų apsaugai.
