  • Nauja prekė   -178.81€Vienfazis autotransformatorius ventiliatoriaus greičio valdymui | Sentera Controls | ATR-1200L25

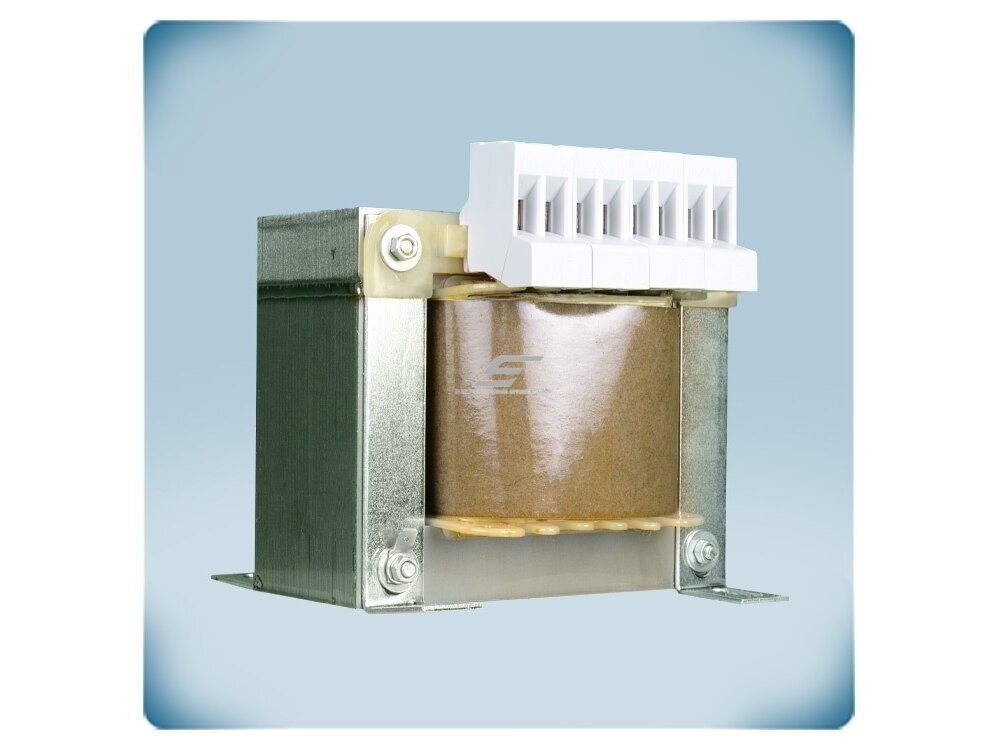

    Nauja prekė   -178.81€Vienfazis autotransformatorius ventiliatoriaus greičio valdymui | Sentera Controls | ATR-1200L25 1

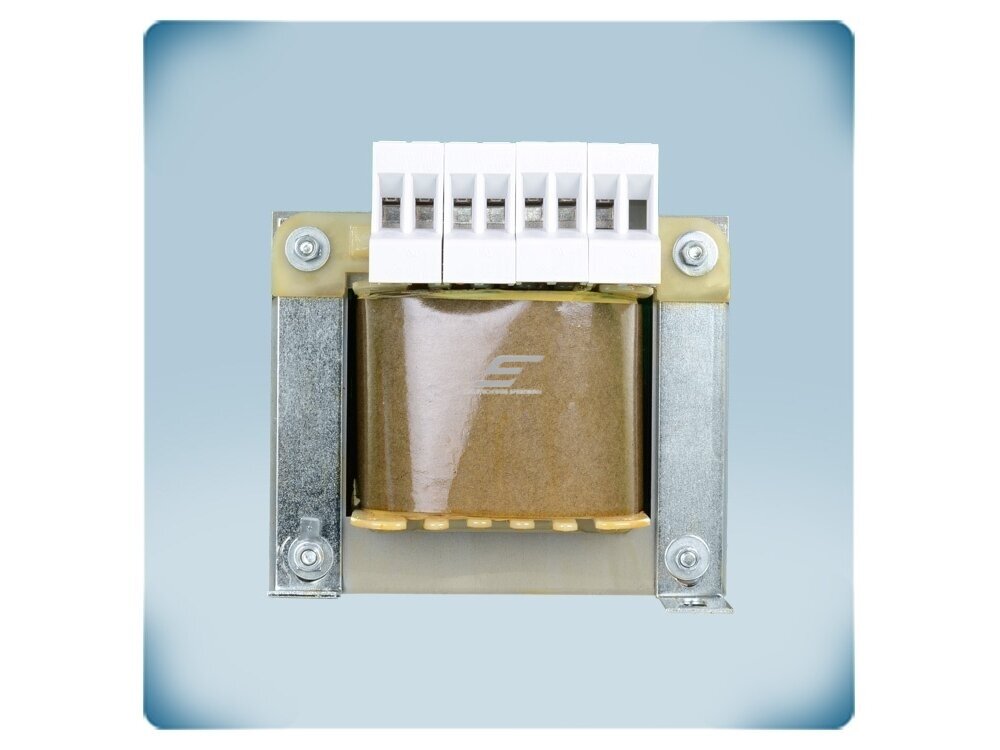

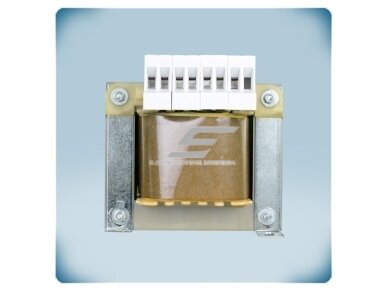

    Vienfazis autotransformatorius ventiliatoriaus greičio valdymui | Sentera Controls | ATR-1200L25

    Kodas: ATR-1200L25
    Pasiteirauti apie prekę
    Kaina 319.32 € su PVM
    ( 263.90 € be PVM )
    498.13 € Sutaupykite 178.81 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Vienfazis autotransformatorius ventiliatoriaus greičio valdymui | Sentera Controls | ATR-1200L25

    ATR-1200L25 – Sentera Controls vienfazis 230 VAC autotransformatorius iki 20 A su 8 antrinės įtampos atšakomis (0-80-100-120-150-170-190-230 VAC) ir varžtiniais gnybtais. Skirtas montuoti skyde ar įrenginyje, kai reikia žemesnės už tinklo išėjimo įtampos – pirmiausia vienfazių AC ventiliatorių greičiui valdyti.

    Pagrindinė mintis:
    Tai „širdis“ be korpuso: autotransformatorius, iš kurio skydo gamintojas ar automatikos montuotojas pats sukuria pakopinį ventiliatoriaus reguliatorių su savo jungikliu, relėmis ar valdikliu. ATR-1200L25 skirtas didelės galios ventiliatoriams ar ventiliatorių grupėms pramonėje ir komercinėse patalpose (iki 20 A).
    Kam skirtas ATR-1200L25:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 20 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. srovė
    20 A
    Išėjimo atšakos
    80 / 100 / 120 / 150 / 170 / 190 / 230 VAC
    Pirminė įtampa
    230 VAC ±10 %, 50–60 Hz
    Apsauga
    IP20, montavimui skyde

    Veikimo principas

    Autotransformatorius turi vieną apviją su keliomis atšakomis: pirminė įtampa 230 VAC paduodama į L, N, o antrinės įtampos imamos iš atšakų – 80, 100, 120, 150, 170, 190 arba 230 VAC. Gnybtai varžtiniai, tvirtinimo laikikliai leidžia greitai pritvirtinti prie skydo pagrindo.

    Ventiliatoriaus greitis keičiamas pakopomis: variklis jungiamas prie norimos atšakos jungikliu, relėmis ar valdiklio išėjimais (jie į komplektą neįeina). Reguliavimas pakopinis, ne tolygus.

    Išėjimo įtampa sinusinė, nes gaunama transformatoriumi, o ne elektroniškai „kapojant“ sinusoidę. Todėl variklis dirba tyliai ir neūžia – autotransformatorius tinka ir tiems AC varikliams, kurie su elektroniniu reguliatoriumi mažu greičiu ūžia. Gamintojas nurodo tylų darbą ir antikorozinę apsaugą.

    Inžinieriaus pastaba: AC asinchroninio variklio greitis mažinamas didinant slydimą, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Didžiausias transformatorinio reguliavimo privalumas – tylus ir patikimas variklio darbas visose pakopose.

    Kuo naudingas ATR-1200L25?
    Skydų gamintojams ir automatikai – lanksti bazė pakopiniam reguliavimui: 7 darbinės įtampos nuo 80 iki 230 VAC, F klasės izoliacija ir kompaktiški matmenys.

    Techninės specifikacijos

    Prekės tipas Vienfazis autotransformatorius ventiliatoriaus greičio valdymui
    Gamintojas / kodas Sentera Controls / ATR-1200L25
    Serija ATR-1 (1,5 / 2,5 / 3,5 / 5 / 7,5 / 10 / 13 / 16 / 20 A)
    Pirminė įtampa 230 VAC ±10 %, 50–60 Hz
    Maks. srovė 20 A
    Antrinės įtampos atšakos 0-80-100-120-150-170-190-230 VAC
    Gnybtai Varžtiniai; L, N, PE ir išėjimo atšakos
    Konstrukcijos klasė II
    Izoliacijos klasė F (155 °C)
    Elektrinis atsparumas 2 500 VAC
    Apsaugos klasė IP20 (EN 60529), tik naudojimui patalpose
    Darbo aplinka Iki +35 °C, < 90 % rH be kondensacijos
    Matmenys A / B / C / D / E 174 / 142 / 160 / 145 / 110 mm (pagal techninio lapo brėžinį)
    Svoris 13,20 kg
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • 8 išėjimo atšakos – 0, 80, 100, 120, 150, 170, 190 ir 230 VAC – laisvai parenkamos greičio pakopos.
    • Sinusinė išėjimo įtampa – tylus variklio darbas be elektroninio reguliavimo ūžesio.
    • Varžtiniai gnybtai – greitas ir patikimas prijungimas.
    • Tvirtinimo laikikliai – paprastas montavimas ant skydo pagrindo.
    • F klasės izoliacija – izoliacija atlaiko iki 155 °C.

    Kur naudojamas?

    • Ventiliacijos ir automatikos valdymo skydai
    • Vėdinimo įrenginių gamyba (OEM)
    • Pakopinis vienfazių AC ventiliatorių greičio valdymas
    • Įranga, kuriai reikia žemesnės už tinklo įtampos
    • Gyvulininkystės ir šiltnamių ventiliacijos sistemos

    Naudojimas pagal poreikį

    Skydų gamintojui.
    Kompaktiškas autotransformatorius su varžtiniais gnybtais ir laikikliais.
    Automatikos inžinieriui.
    7 darbinės įtampos – pakopas galima valdyti valdiklio relėmis.
    Elektrikui.
    Aiškios atšakos ir paprastas prijungimas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai ATR-1200L25 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Ventiliacijos valdymo skydas Pakopų jungiklis → pasirinktos atšakos, variklis → jungiklio išėjimas Rankinis pakopinis greičio valdymas Parinkite 3–5 atšakas pagal reikiamus greičius
    Valdymas valdikliu (PLC) Relių / kontaktorių išėjimai → atšakos Automatinis greičio perjungimas pagal programą Užtikrinkite, kad vienu metu būtų įjungta tik viena atšaka
    Vėdinimo įrenginio gamyba Variklis → viena atšaka (pvz. 170 VAC) Fiksuotas, sumažintas ventiliatoriaus greitis Parinkite atšaką bandymų metu
    Ūžiantis variklis su elektroniniu reguliatoriumi Autotransformatorius vietoje elektroninio reguliatoriaus Tylus variklio darbas Reguliavimas tampa pakopinis

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A ATR-1-15L25 (1,5 A)
    1,5–2,5 A ATR-1-25L25 (2,5 A)
    2,5–3,5 A ATR-1-35L25 (3,5 A)
    3,5–5 A ATR-1-50L25 (5 A)
    5–7,5 A ATR-1-75L25 (7,5 A)
    7,5–10 A ATR-1100L25 (10 A)
    10–13 A ATR-1130L25 (13 A)
    13–16 A ATR-1160L25 (16 A)
    16–20 A ATR-1200L25 (20 A) ← šis modelis
    Taisyklė: autotransformatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: reikia paruošto reguliatoriaus su korpusu (IP54) ir rankenėle – STR-1; su išoriniu jungikliu – RTR-1; su 0-10 VDC valdymu – STVS1; su Modbus RTU – RTVS8; su TK ir automatiniu pasileidimu – STRA1; tolygaus elektroninio reguliavimo – EVS-1.

    Pliusai

    • Sinusinė išėjimo įtampa – tylus variklio darbas
    • 8 atšakos: 0-80-100-120-150-170-190-230 VAC
    • Varžtiniai gnybtai ir tvirtinimo laikikliai
    • F klasės izoliacija, 2 500 VAC
    • Kompaktiškas – 13,20 kg
    • Platus serijos diapazonas: 1,5–20 A

    Minusai / ribojimai

    • IP20 – būtina montuoti skyde ar įrenginio korpuse
    • Neturi jungiklio, saugiklio ir indikacijos – juos parenka skydo projektuotojas
    • Reguliavimas pakopinis, ne tolygus
    • Tik vienfaziams AC varikliams; EC ventiliatoriams netinka
    • Darbo temperatūra iki +35 °C, tik patalpose

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • IP20 – montuokite tik uždarame skyde ar įrenginio korpuse, apsaugotame nuo prisilietimo.
    • Apkrovos srovė neturi viršyti 20 A; apsaugą nuo perkrovos ir trumpojo jungimo numatykite pagal projektą.
    • Variklį vienu metu junkite tik prie vienos atšakos – kelių atšakų sujungimas sukelia trumpąjį jungimą tarp apvijos dalių.
    • Skirtas tik naudojimui patalpose (iki +35 °C, < 90 % rH).

    Greitas pasirinkimo gidas

    20 A
    230 VAC
    8 atšakos
    Sinusinė įtampa
    IP20
    Tinka, kai reikia:
    • pakopinio vienfazio AC ventiliatoriaus valdymo skyde iki 20 A;
    • skydų ir vėdinimo įrenginių gamybos;
    • tylaus variklio darbo su sinusine įtampa.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę;
    • kaip bus perjungiamos atšakos (jungiklis, relės, valdiklis);
    • vietą skyde – matmenis, svorį ir vėdinimą (iki +35 °C).
    Svarbus priminimas: ATR-1200L25 – autotransformatorius be korpuso (IP20), jungiklio ir saugiklio; paruoštam sprendimui rinkitės STR-1.

    DUK

    Kuo skiriasi nuo STR-1?
    ATR-1 – tik autotransformatorius (IP20) montavimui skyde; STR-1 – paruoštas reguliatorius su IP54 korpusu, rankenėle ir saugikliu.
    Kokias įtampas galima gauti?
    80, 100, 120, 150, 170, 190 ir 230 VAC (atšakos 0-80-100-120-150-170-190-230 VAC).
    Kaip perjungti greičius?
    Jungikliu, relėmis ar valdikliu, kurie variklį jungia prie norimos atšakos; jie į komplektą neįeina.
    Ar tinka EC ventiliatoriams?
    Ne, EC ventiliatoriai valdomi 0-10 VDC / PWM signalu, pvz. SDP potenciometru.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra vardinė srovė neviršija 20 A.

    Vienfazis autotransformatorius ventiliatoriaus greičio valdymui | Sentera Controls | ATR-1200L25

    Sentera ATR-1200L25 – vienfazis 230 VAC autotransformatorius iki 20 A ventiliatoriaus greičio valdymui, 8 atšakos 0-80-100-120-150-170-190-230 VAC, varžtiniai gnybtai, F klasės izoliacija, IP20.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
