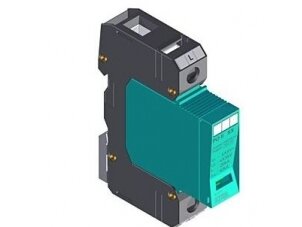

Viršįtampių ribotuvas T1+T2+T3 (B+C+D) | 1P | Iimp 12,5 kA | In 30 kA | Imax 50 kA | Uc 280 V | Up < 1,3 kV | PO I 1
Kodas: SKU#158869360260671971Kaina 34.09 € su PVM( 28.18 € be PVM )PO I 1 – vienpolis T1+T2+T3 (B+C+D) viršįtampių ribotuvas: viename 2,5 modulio korpuse sujungtos įvado ir smulkiosios apsaugos pakopos. Iimp 12,5 kA (10/350 µs), In 30 kA, Imax 50 kA, Up < 1,3 kV, Uc 280 V.
-
Viršįtampių ribotuvas T1+T2+T3 (B+C+D) | 1P | Iimp 12,5 kA | In 30 kA | Imax 50 kA | Uc 280 V | Up < 1,3 kV | PO I 1
PO I 1 – vienpolis T1+T2+T3 (B+C+D) viršįtampių ribotuvas: viename 2,5 modulio korpuse sujungtos įvado ir smulkiosios apsaugos pakopos. Iimp 12,5 kA (10/350 µs), In 30 kA, Imax 50 kA, Up < 1,3 kV, Uc 280 V.
Pagrindinė mintis:

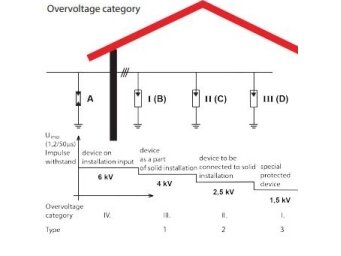

T1+T2+T3 ribotuvas vienu prietaisu nukreipia dalinę žaibo srovę į įžeminimą ir apriboja viršįtampį iki < 1,3 kV. Jautrią įrangą T3 pakopa saugo tada, kai ji yra iki ~10 m nuo ribotuvo – toliau esantiems skydams reikia atskiros apsaugos.Klasė
T1+T2+T3 / I+II+III / B+C+DIimp (10/350 µs)
12,5 kAUp
< 1,3 kVSchema
1PVeikimo principas
Ribotuvas montuojamas skyde ant DIN bėgelio (2,5 modulio) ir jungiamas lygiagrečiai tarp apsaugomo laido ir PE ar PEN.
Viename korpuse sujungtos pakopos nukreipia dalinę žaibo srovę (10/350 µs) ir komutacinius impulsus (8/20 µs) į įžeminimą.
Instaliacijoje lieka žemesnė nei 1,3 kV įtampa – tai T3 lygis, tinkantis jautresnei įrangai, kai ji yra arti ribotuvo.
Kuo naudingas PO I 1?
PO I 1 viename prietaise sujungia įvado ir smulkiosios apsaugos pakopas: Iimp 12,5 kA ir Up < 1,3 kV – mažame skyde, kur jautri įranga yra šalia, nereikia trijų atskirų ribotuvų.Techninės specifikacijos
Prekės tipas Viršįtampių ribotuvas T1+T2+T3 Gamintojas / modelis PO I 1 Klasė (IEC / EN 61643-11) T1+T2+T3 / I+II+III / B+C+D Polių skaičius / schema 1P – vienas polius; schema sudaroma iš kelių modulių (pvz., L–PE ir N–PE vienfaziam TN-S įvadui) Vardinė įtampa Un 230 V AC Ilgalaikė darbo įtampa Uc 280 V AC Žaibo impulsinė srovė Iimp (10/350 µs) 12,5 kA Vardinė iškrovos srovė In (8/20 µs) 30 kA Didžiausia iškrovos srovė Imax (8/20 µs) 50 kA Apsaugos lygis Up < 1,3 kV Suveikimo laikas tA < 25 ns Būklės indikacija Langelis: žalia – veikia, raudona – keisti modulį Montavimas DIN bėgelis 35 mm, 2,5 modulio Apsaugos laipsnis IP20 Darbo temperatūra −40…+70 °C Pagrindinės funkcijos
- Iimp 12,5 kA (10/350 µs) – dalinei žaibo srovei įvade.
- In 30 kA, Imax 50 kA – stipriems komutaciniams impulsams.
- Up < 1,3 kV – T3 lygio apsauga šalia esančiai įrangai.
- Keičiamas modulis ir būklės langelis.
- 2,5 modulio plotis – taupo vietą skyde.

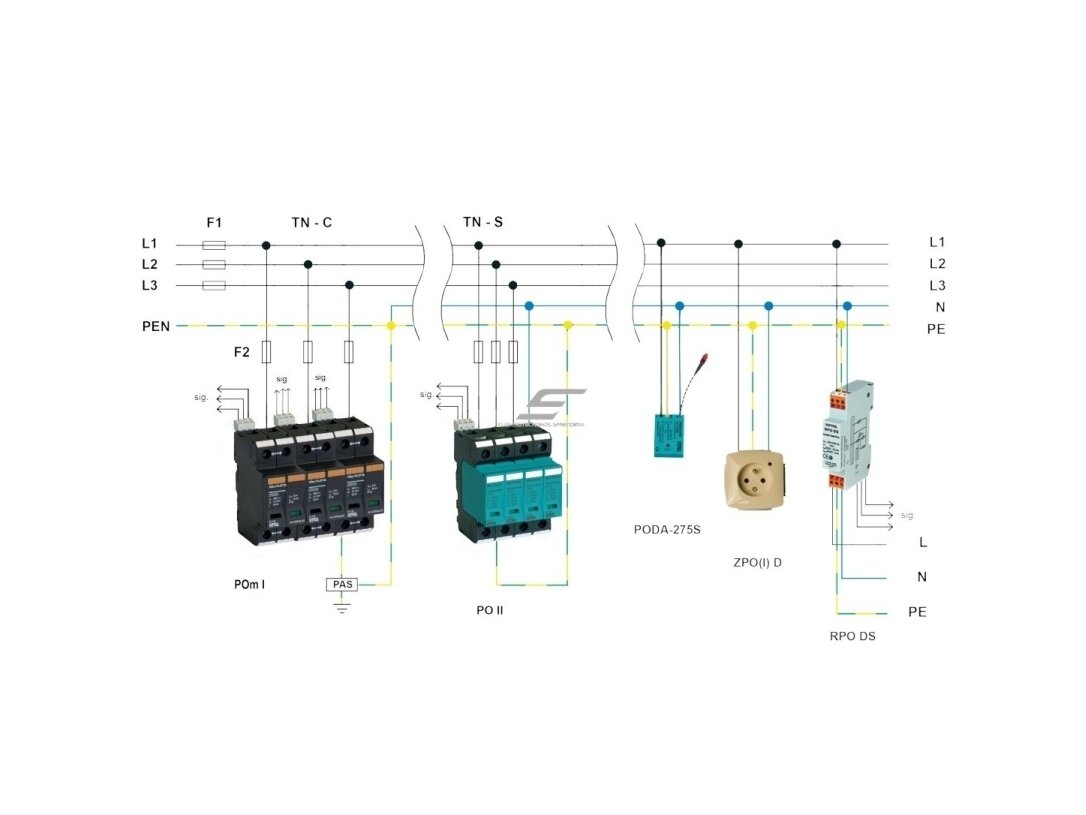

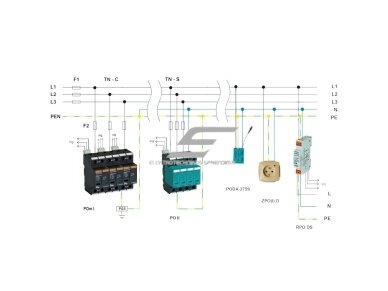

Jungimo schema – 2 × 1P – vienfazis TN-S įvadas
☝ Paspauskite schemą – atsidarys padidinta versija.⚠ Schema rekomendacinio pobūdžio ir gali turėti netikslumų. Prieš jungdami patikrinkite pagal gamintojo instrukciją ir žymėjimą ant prietaiso.
Už montavimą atsako jį atliekantis kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.Dažniausios jungimo klaidos
✗ Ilgi laidai iki ribotuvo ir PE Kiekvienas papildomas metras prideda apie 1 kV prie Up – apsauga nebeveikia. Bendras laidų ilgis – iki 0,5 m. ✗ Ribotuvas po paprastu RCD Iškrovos srovė teka per RCD – jis suveikia ar sugenda. Ribotuvas – prieš RCD arba po S tipo RCD. ✗ 4P (4+0) TT tinkle Pažeisto varistoriaus L–PE gedimo srovė per maža saugikliui perdegti – ant korpusų lieka įtampa. TT tinklui – tik „3+1“. ✗ PE į artimiausią gnybtą, ne į šyną Kelias per kitų aparatų gnybtus prideda induktyvumo ir pavojingai pakelia įtampą skyde. PE – tiesiai į pagrindinę įžeminimo šyną. ✗ Tik T2 pastate su žaibolaidžiu T2 ribotuvas nėra skirtas dalinei žaibo srovei (10/350 µs) ir gali sprogti. Su žaibolaidžiu įvade reikia T1+T2. Kuo skiriasi nuo panašių modelių?
- GA&DA G30-B+C/280/12.5-1P – 1P | Iimp 12,5 kA | Up ≤ 1,5 kV – T1+T2 be T3 pakopos – kai jautri įranga toliau nuo įvado.
- LSP FLP7-275/1S – 1P | Iimp 7 kA | Up ≤ 1,5 kV – T1+T2 be T3 pakopos – kai jautri įranga toliau nuo įvado.
- LSP FLP12.5-275/4S – 4P TN-S | Iimp 12,5 kA | Up ≤ 1,5 kV – T1+T2 be T3 pakopos – kai jautri įranga toliau nuo įvado.
Kur naudojamas?
- Mažas įvadinis skydas, kai jautri įranga yra tame pačiame skyde ar šalia
- Ryšio, apsaugos ir automatikos skydai
- Privataus namo įvadas su oro linija
- Pastatai su žaibolaidžiu (LPL III–IV)
- Saulės elektrinės AC pusė
- Šilumos punktai ir siurblinės
Parinkimas ir montavimas
- Schemą rinkitės pagal tinklą: TN-C – 3P tarp L ir PEN, TN-S – 4P (4+0), TT – tik „3+1“ su kibirkštiniu tarpu N–PE.
- Kai pastatas turi žaibolaidį, Iimp parenkama pagal žaibosaugos lygį (LPL): LPL III–IV dažniausiai pakanka 12,5 kA poliui, LPL I–II reikia daugiau – paskaičiuosime.
- Modelius su 5–8 kA poliui rinkitės ten, kur žaibolaidžio nėra, o pavojus ateina oro linija.
- Ribotuvas montuojamas įvade prieš liekamosios srovės jungiklį (arba po S tipo RCD), kad iškrovos srovė netekėtų per RCD.
- Atsarginis saugiklis – pagal gamintojo ribą; jei įvado saugiklis didesnis, ribotuvui dėkite atskirą (pvz., 125 A gG).
Naudojimas pagal poreikį
Namo savininkui.
Vienas prietaisas vietoj kelių – mažiau vietos skyde.Elektrikui.
Kompaktiška vienpolė schema ir keičiamas modulis.Projektuotojui.
Iimp 12,5 kA ir Up < 1,3 kV vienoje pakopoje, kai atstumas iki įrangos trumpas.Praktinis panaudojimas
Jeigu sodybos skyde šalia įvado yra ir katilo valdiklis, ir maršrutizatorius, du PO I 1 (L–PE ir N–PE) vienfaziame TN-S įvade apsaugos ir nuo dalinės žaibo srovės, ir įrangą skyde; tolimiems poskydžiams vis tiek reikės savos pakopos.Pliusai
- T1+T2+T3 viename prietaise
- Iimp 12,5 kA poliui
- Up < 1,3 kV
- Kompaktiškas – 2,5 modulio
Minusai / ribojimai
- Vienas polius – schemai reikia kelių vienetų
- T3 efektas tik iki ~10 m nuo ribotuvo
- Gamintojo duomenų lapas viešai neprieinamas – parametrai pagal tiekėjo duomenis
⚡ Saugos ir montavimo pastabos
- Montuokite tik atjungę įtampą; patikrinkite, kad įtampos nėra, visuose poliuose.
- Ribotuvą junkite prieš liekamosios srovės jungiklį (RCD) arba po S tipo RCD.
- PE laidas į pagrindinę įžeminimo šyną – ne plonesnis nei 16 mm² Cu, kuo trumpesnis ir be kilpų.
- Atsarginio saugiklio vertė – pagal gamintojo ribą; jei įvado saugiklis didesnis, ribotuvui numatykite atskirą.
- Prieš izoliacijos varžos matavimą ištraukite modulius arba atjunkite ribotuvą.
- Darbus atlieka kvalifikuotas elektrikas; po audros patikrinkite indikatorius.
☝ Iš patirties- Laidai iki ribotuvo ir nuo jo iki PE – kuo trumpesni, bendras ilgis iki 0,5 m. Kiekvienas papildomas metras prideda apie 1 kV prie Up, ir apsauga praranda prasmę.
- PE laidą veskite tiesiai į pagrindinę įžeminimo šyną, ne per kitų prietaisų gnybtus. T1 grandinėje – ne mažiau kaip 16 mm² Cu.
- Prieš matuodami izoliacijos varžą (500–1000 V) ištraukite modulius arba atjunkite ribotuvą – kitaip megaommetras rodys „nuotėkį“, o moduliai gali būti pažeisti.
- Po kiekvienos audros ir bent kartą per metus patikrinkite indikatorių. Objekte laikykite atsarginį modulį – keitimas užtrunka minutę: atjunkite tik ribotuvo atsarginį saugiklį ar jungiklį, viso skydo išjungti nereikia.
- Jei iki galinių skydų daugiau nei 10 m arba ten jautri elektronika, ten dėkite atskirą T2 ar T3 ribotuvą – vien įvado nepakanka.
☝ Elsprendimai.eu rekomenduoja: Prie ribotuvo reikės saugiklių ir jų laikiklių atsarginei apsaugai, potencialų išlyginimo šynos įžeminimui, o poskydžiams ir jautriai elektronikai – T2 ir T3 ribotuvų. Visą sistemą padeda suplanuoti T1+T2 parinkimo gidas.Greitas pasirinkimo gidas
T1+T2+T3 / I+II+III / B+C+D12,5 kA< 1,3 kV1PTinka, kai reikia:
- Apsaugoti įvadą ir šalia esančią jautrią įrangą vienu prietaisu
- Mažai vietos skyde
- Pastato su žaibolaidžiu ar oro linija įvado
Patikrinkite prieš naudojimą:
- Tinklo sistemą ir reikalingą polių skaičių
- Atstumą iki jautrios įrangos
- Atsarginio saugiklio vertę
Svarbus priminimas: T3 lygio apsauga veikia tik arti ribotuvo – tolimiems skydams reikia atskiros pakopos.
DUK
Ką daryti, kai indikatorius tapo raudonas?
Modulis atliko savo darbą ir nebeapsaugo. Pakeiskite modulį tos pačios serijos įdėklu – bazės ir laidų keisti nereikia.Kada reikia 12,5 kA, o kada pakanka 5–8 kA?
Jei pastatas turi žaibolaidį – 12,5 kA poliui ar daugiau pagal LPL. Be žaibolaidžio, kai namas maitinamas oro linija, dažniausiai pakanka 5–8 kA poliui; 5 kA – mažesnės rizikos objektams su trumpu įvadu.Ar užtenka vieno PO I 1 vienfaziam įvadui?
TN-S įvadui reikia dviejų – L–PE ir N–PE; TN-C – vieno tarp L ir PEN.Ar tinka trifaziam įvadui?
Taip, TN-S – keturi vienetai, TN-C – trys.Kodėl T3 veikia tik arti?
Laidais toliau sklindantis impulsas vėl įgauna įtampos; jautriai įrangai už ~10 m reikia savos pakopos.Ar ribotuvą reikia įžeminti atskiru įžemikliu?
Ne, jis jungiamas į pagrindinę įžeminimo šyną, prie kurios prijungtas pastato įžemiklis ir potencialų išlyginimas.Nežinote, kurį pasirinkti? Žr. T1+T2 ribotuvų parinkimo gidą arba parašykite mums – parinksime pagal jūsų skydo schemą.Dokumentai ir šaltiniai
Tiekėjo pateikti techniniai duomenys (gamintojo duomenų lapas viešai neprieinamas).
Tikrinta 2026-10-17.
Viršįtampių ribotuvas T1+T2+T3 (B+C+D) | 1P | Iimp 12,5 kA | In 30 kA | Imax 50 kA | Uc 280 V | Up < 1,3 kV | PO I 1
PO I 1 – T1+T2+T3 (B+C+D) vienpolis viršįtampių ribotuvas: Iimp 12,5 kA, Imax 50 kA, Up < 1,3 kV. Kompaktiška trijų pakopų apsauga viename 2,5 modulio korpuse.
