Prekės aprašymas

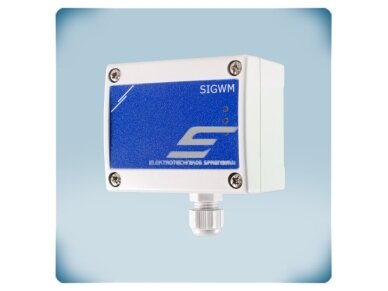

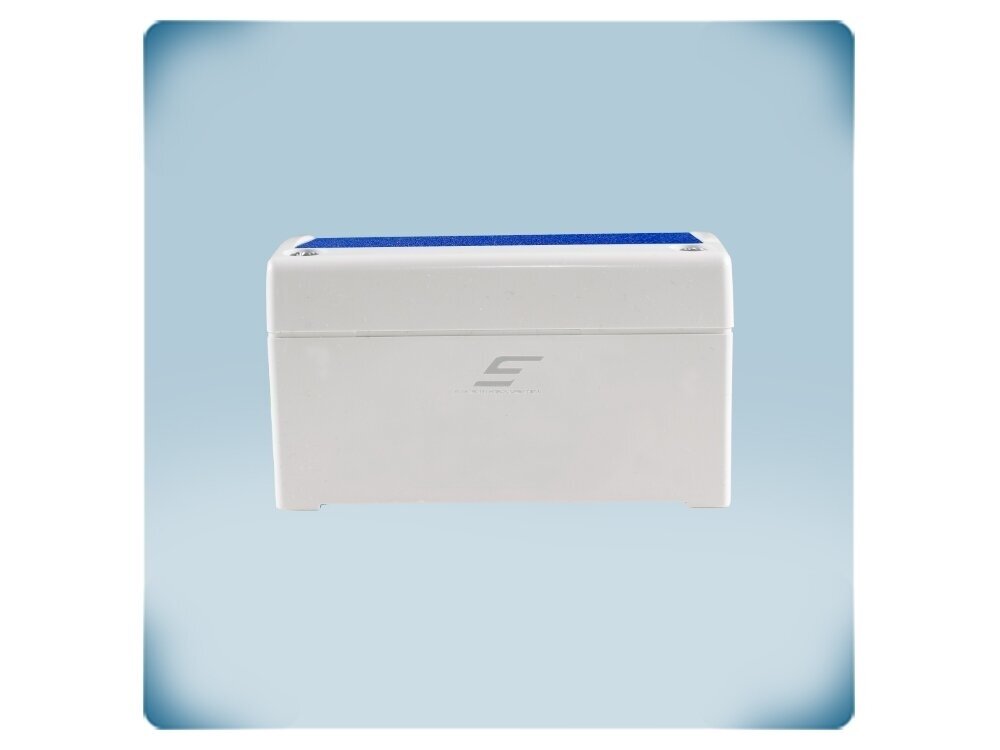

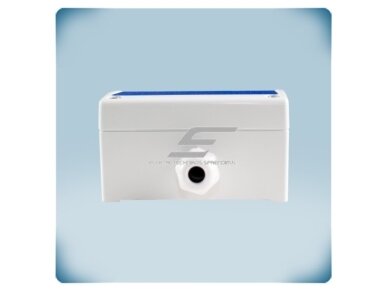

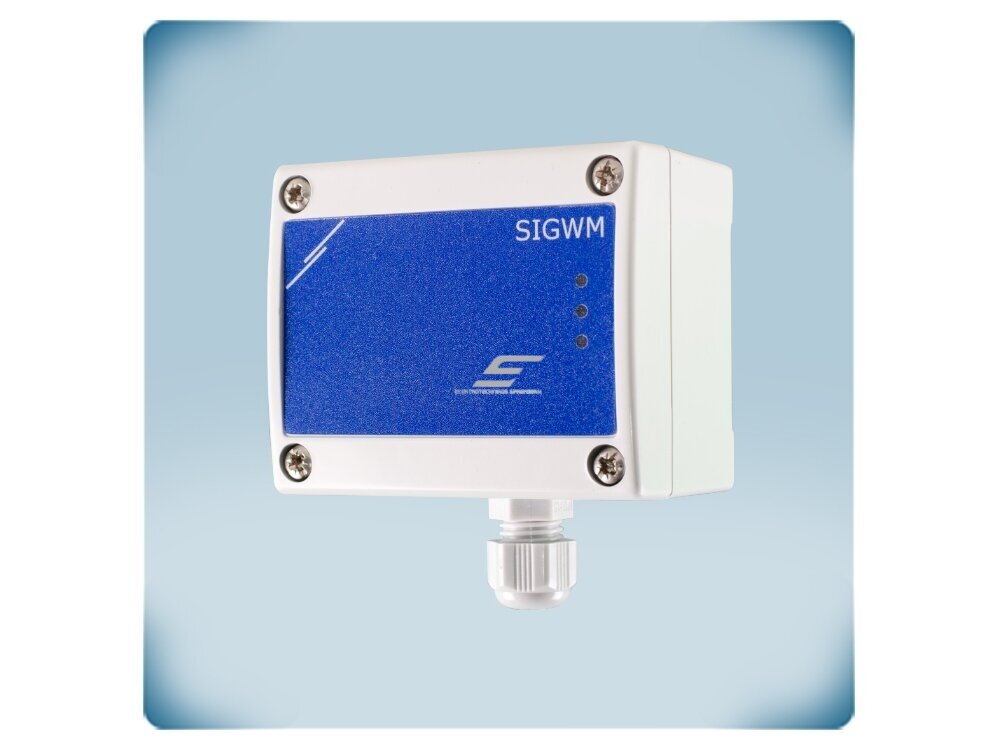

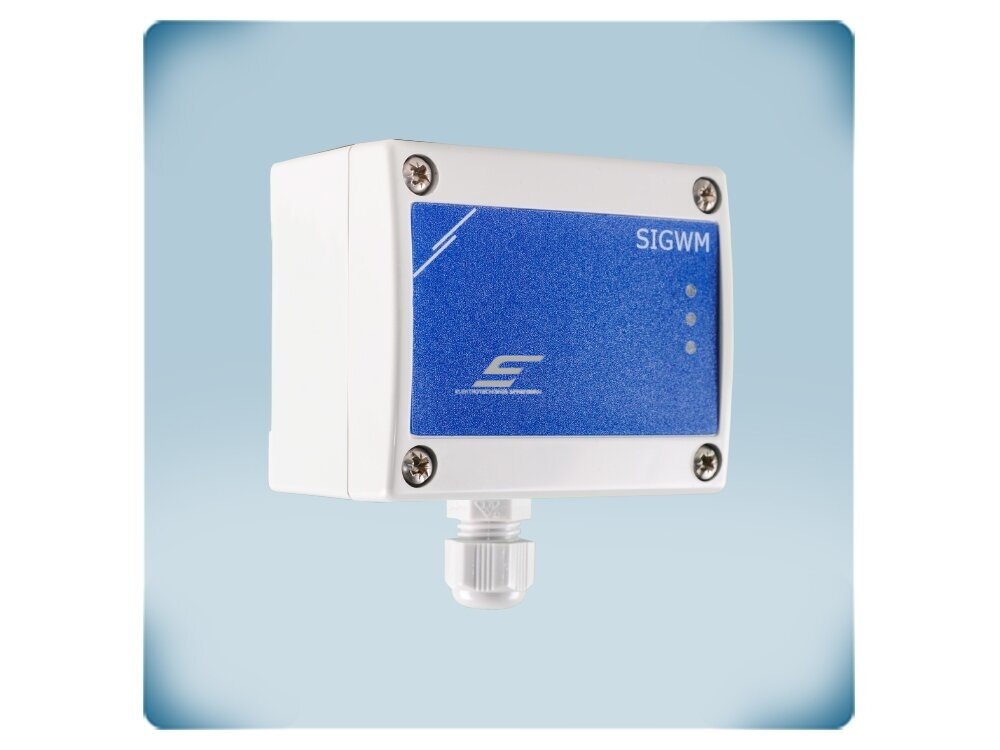

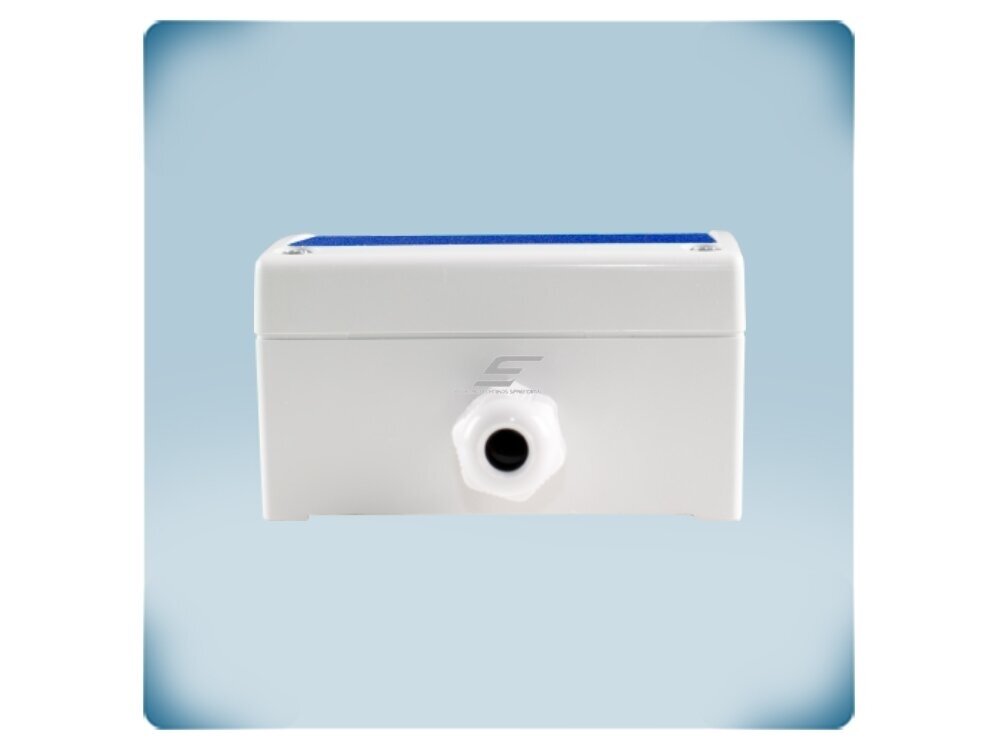

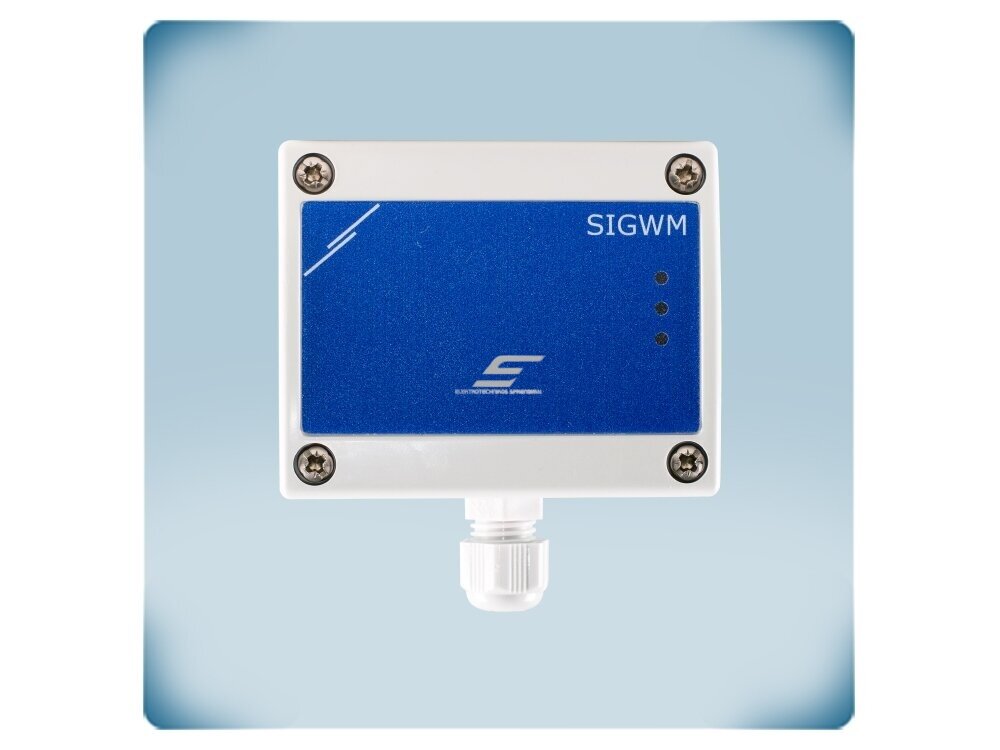

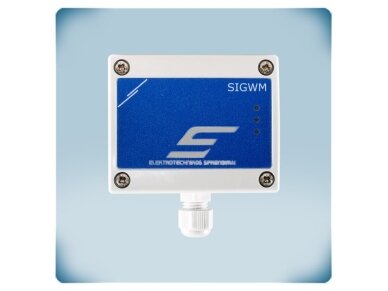

Wi-Fi interneto modulis SenteraWeb | Wi-Fi 2,4GHz | 2×Modbus RTU | 24VDC PoM | sieninis | IP65 | Sentera Controls | SIGWM

SIGWM – Sentera Controls interneto modulis (šliuzas), kuris prijungia vieną Sentera įrenginį arba visą jų Modbus RTU tinklą prie SenteraWeb debesies. Į internetą jungiamasi tik belaidžiu Wi-Fi ryšiu per esamą maršrutizatorių, montavimas – sieninis, 2 varžtai per Ø3,4 mm angas, apsaugos klasė IP65.

Pagrindinė mintis:
Šliuzas paverčia vietinę vėdinimo automatiką nuotoliniu būdu prižiūrima sistema: nustatymus galima keisti iš biuro, duomenys registruojami debesyje, o apie užterštą filtrą ar variklio gedimą sužinote pranešimu, o ne iš kliento skambučio.

Interneto ryšys
Wi-Fi (WLAN 802.11 b/g/n, 2,4 GHz)

Modbus
2 kanalai Modbus RTU (RS485)

Maitinimas
24 VDC PoM, Imax 35 mA

Montavimas / apsauga
sieninis, IP65

Veikimo principas

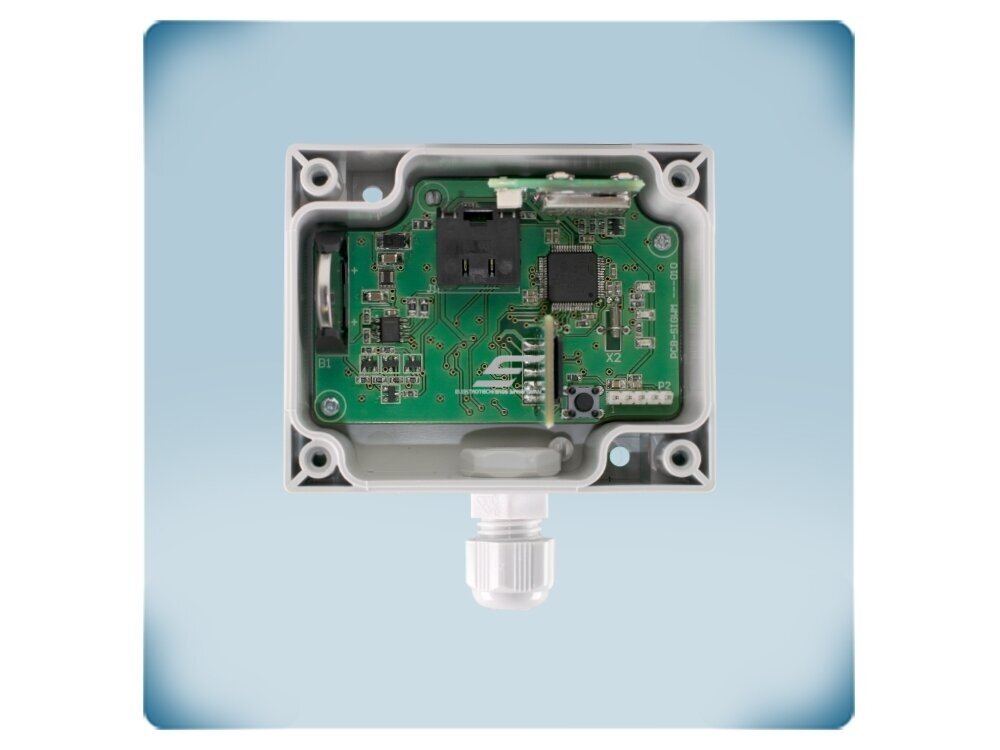

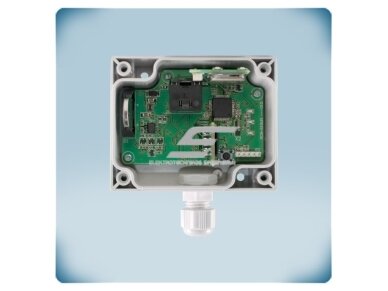

Modulis tvirtinamas ant sienos dviem varžtais per Ø3,4 mm angas (IP65) ir RJ45 lizdu gauna 24 VDC maitinimą per Modbus (PoM, Imax 35 mA) kartu su duomenimis; turi 24 VDC išėjimą pagalbiniams įrenginiams. Internetas jungiamas tik per Wi-Fi (WLAN 802.11 b/g/n, 2,4 GHz).

Pagrindiniu (master) Modbus RTU kanalu modulis apklausia prijungtus Sentera reguliatorius, jutiklius ir valdiklius, o antru (slave) kanalu pats yra pasiekiamas iš pagrindinio valdiklio ar BMS, todėl SenteraWeb ir esama automatika veikia kartu. Duomenys siunčiami MQTT protokolu, palaikomi TCP, UDP ir HTTP kliento režimai; realaus laiko laikrodis turi atsarginę bateriją, programinė įranga atnaujinama internetu.

Rezultatas – per SenteraWeb keičiamos prijungtų įrenginių nustatytos vertės, ribos ir parametrai, diegiami programinės įrangos atnaujinimai, registruojami duomenys, o įspėjimai (pvz., užterštas filtras, variklio gedimas) ateina be vizito į objektą.

Kuo naudingas SIGWM?
Vienas modulis suteikia nuotolinę prieigą prie visos Sentera Modbus sistemos – mažiau serviso išvykų, greitesnė gedimų diagnostika ir duomenų istorija klientui.

Techninės specifikacijos

Prekės tipas	Wi-Fi interneto modulis SenteraWeb
Gamintojas / kodas	Sentera Controls / SIGWM
Maitinimas	24 VDC per Modbus (PoM), Imax 35 mA
Išėjimas pagalbiniams įrenginiams	24 VDC
Interneto ryšys	Wi-Fi (WLAN 802.11 b/g/n, 2,4 GHz)
Modbus	2 kanalai Modbus RTU (RS485): pavaldiesiems įrenginiams ir pagrindiniam valdikliui / BMS
Jungtys	RJ45 lizdas (24 VDC PoM + Modbus RTU), 2 Modbus RTU kanalai (pavaldiesiems įrenginiams ir pagrindiniam valdikliui / BMS)
Protokolai	MQTT; TCP, UDP, HTTP kliento režimai
Debesis	SenteraWeb
Laikrodis	Realaus laiko laikrodis su atsargine baterija
Atnaujinimas	Programinė įranga atnaujinama internetu
Atstatymas	PROG P1: trumpiklis 1–2 ≥5 s – Modbus ryšio parametrų atstatymas; 3–4 – atnaujinimo režimas; jungiklis: trumpai – gamykliniai Modbus registrai, 4 s – Wi-Fi ryšio nutraukimas
Numatytasis IP adresas	192.168.1.123 (atstačius Wi-Fi)
Montavimas	sieninis, 2 varžtai per Ø3,4 mm angas
Korpusas	ABS, UL94-V0, pilkas RAL 7035
Apsaugos klasė	IP65
Darbo aplinka	-10…+60 °C, 5–95 % rH be kondensacijos
Svoris	0,198 kg neto
Pakuotė	pakuotė 95 × 85 × 70 mm
Atitiktis	EMC 2014/30/ES, RED 2014/53/ES (EN 300 328, ETSI EN 301 489-1/-17), EN 60950-1, EN 62311, WEEE, RoHS, EN IEC 63000

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

SenteraWeb prieiga – Sentera įrenginių konfigūravimas ir stebėjimas per internetą.
Du Modbus RTU kanalai – SenteraWeb ir BMS / pagrindinis valdiklis gali dirbti su ta pačia sistema vienu metu.
Įspėjimai ir pranešimai – pvz., užterštas filtras ar variklio gedimas – žinia ateina be vizito į objektą.
Duomenų registravimas – matavimų ir būsenų istorija SenteraWeb duomenų bazėje.
Nuotolinis atnaujinimas – prijungtų įrenginių programinė įranga ir parametrai atnaujinami per SenteraWeb.
PoM maitinimas – 24 VDC ir Modbus vienu UTP kabeliu; 24 VDC išėjimas pagalbiniams įrenginiams.
MQTT, TCP / UDP / HTTP klientas – standartiniai interneto ryšio protokolai.
Realaus laiko laikrodis – su atsargine baterija – teisingi duomenų laiko žymenys.
IP65 sieninis korpusas – montuojamas be skydo drėgnesnėje aplinkoje.

Kur naudojamas?

Vėdinimo sistemos su Sentera reguliatoriais ir jutikliais, kurias reikia stebėti nuotoliniu būdu
Montavimas ant sienos šalia vėdinimo įrenginio ar techninėje patalpoje be skydo
Komercinės patalpos, mokyklos, biurai – filtrų ir ventiliatorių būklės pranešimai
Žemės ūkio pastatai, šiltnamiai, sandėliai be nuolatinio personalo
Objektai, kuriuose jau yra BMS, bet reikia ir SenteraWeb prieigos
Serviso sutartys – nuotolinė diagnostika ir nustatymų keitimas
Tvartai, šiltnamiai ir kitos drėgnesnės patalpos be skydo

Naudojimas pagal poreikį

Gyvulininkystės ūkiui.
IP65 sieninis modulis tvarte perduoda vėdinimo duomenis per Wi-Fi.

Šiltnamių automatikos montuotojui.
Montuojamas be skydo drėgnesnėje aplinkoje, kur Ethernet kabelio nėra.

Ūkininkui, prižiūrinčiam objektą nuotoliniu būdu.
Pranešimai apie gedimus ateina per SenteraWeb be vizito į objektą.

Praktinis panaudojimas

Jeigu tvarto vėdinimo sistemą su Sentera reguliatoriais reikia stebėti nuotoliniu būdu, o skydo ir Ethernet kabelio nėra, tada SIGWM IP65 korpuse tvirtinamas ant sienos dviem varžtais, jungiasi per 2,4 GHz Wi-Fi ir siunčia įspėjimus į SenteraWeb, iš PoM linijos imdamas tik 35 mA.

Pritaikymo gidas: kaip naudojamas praktikoje

SIGWM visada stovi tarp Sentera Modbus tinklo ir interneto – keičiasi tik prijungiama įranga:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Biuras, mokykla – vėdinimas pagal CO₂	Sentera CO₂ jutikliai ir greičio reguliatoriai → Modbus kanalas pavaldiesiems įrenginiams	Ventiliacija veikia pagal poreikį, CO₂ istorija ir nustatymai – SenteraWeb	Kiekvienam įrenginiui – unikalus Modbus adresas
Pastatas su BMS	BMS → antrasis Modbus kanalas; Sentera įrenginiai → pagrindinis kanalas	BMS ir SenteraWeb dirba kartu, nekonfliktuodami dėl linijos	BMS kanalo ryšio parametrus suderinkite su BMS
Kanalinė sistema su filtrais	Sentera diferencinio slėgio daviklis per Modbus	Užsiteršus filtrui gaunamas pranešimas	Įspėjimo ribą nustatykite SenteraWeb
Šiltnamis, sandėlis, ūkio pastatas	Sentera temperatūros / drėgmės jutikliai ir reguliatoriai	Mikroklimatas stebimas nuotoliniu būdu, aliarmai – pranešimais	Wi-Fi signalas montavimo vietoje turi būti stabilus
Esamos Sentera sistemos modernizavimas	Modulis įjungiamas į esamą PoM Modbus liniją	Sistema gauna nuotolinę prieigą be įrenginių keitimo	Patikrinkite PoM šaltinio galios rezervą

Kaip parinkti interneto modulį

Montavimo vieta / interneto ryšys	Rekomenduojamas modelis
Skydas (DIN bėgelis); Ethernet arba Wi-Fi	DIG-M-2 (DIN, Ethernet / Wi-Fi, IP20)
Skydas (DIN bėgelis); tik Wi-Fi	DIGWM (DIN, Wi-Fi, IP30)
Ant sienos; Ethernet arba Wi-Fi	SIG-M-2 (sieninis, Ethernet / Wi-Fi, IP54)
Ant sienos, sudėtingesnė aplinka; tik Wi-Fi	SIGWM (sieninis, Wi-Fi, IP65) ← šis modelis

Taisyklė: pirmiausia nuspręskite montavimo vietą (skydas – DIN modeliai DIG-M-2 / DIGWM, siena – SIG-M-2 / SIGWM), tada interneto ryšį: jei objekte galima nutiesti Ethernet kabelį – rinkitės modelį su Ethernet (DIG-M-2, SIG-M-2); jei tik Wi-Fi – DIGWM ar SIGWM. Drėgnesnei ar dulkėtai aplinkai – sieniniai modeliai su IP54 / IP65.

Kada rinktis kitą sprendimą: vietiniam konfigūravimui iš kompiuterio – CNVT-USB-RS485-V2 / CNVT-USB-RS485-SET; PoM maitinimui ir paskirstymui – PDM-8-MB, MDB-M-6, DMDBM22.

Pliusai

Nuotolinis stebėjimas ir konfigūravimas per SenteraWeb
2 Modbus RTU kanalai – suderinama su BMS
Pranešimai apie gedimus ir filtrus
Maitinimas per Modbus (PoM) – vienas UTP kabelis
Laikrodis su atsargine baterija, atnaujinimas internetu
IP65 korpusas, montavimas – sieninis

Minusai / ribojimai

Tik Wi-Fi (2,4 GHz) – laidiniam Ethernet rinkitės SIG-M-2
Reikalingas interneto ryšys objekte
Skirtas Sentera įrenginiams ir SenteraWeb platformai
Reikalingas 24 VDC PoM maitinimo šaltinis

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas ar automatikos specialistas, atjungus maitinimą.
Neviršykite Power over Modbus (PoM) maitinimo šaltinio galios – sumuokite visų linijoje maitinamų įrenginių sroves.
Naudokite -10…+60 °C, 5–95 % rH aplinkoje be kondensacijos.
PROG trumpiklius ir atstatymo jungiklį naudokite tik pagal instrukciją – jie keičia ryšio nustatymus ir gali nutraukti Wi-Fi ryšį.

Greitas pasirinkimo gidas

SenteraWeb

Wi-Fi

2×Modbus RTU

24 VDC PoM

IP65

Sieninis

Tinka, kai reikia:

prijungti Sentera įrenginius prie SenteraWeb ir stebėti juos nuotoliniu būdu;
gauti įspėjimus apie filtrus ir gedimus;
derinti SenteraWeb su esama BMS per antrą Modbus kanalą.

Patikrinkite prieš naudojimą:

ar montavimo vietoje yra stabilus Wi-Fi (2,4 GHz) signalas;
ar PoM maitinimo šaltinis turi pakankamą galios rezervą;
ar visi prijungiami įrenginiai turi unikalius Modbus adresus.

Svarbus priminimas: SIGWM nėra reguliatorius – jis tik suteikia Sentera Modbus sistemai prieigą prie interneto ir SenteraWeb.

DUK

Ar galima naudoti kartu su BMS?
Taip, modulis turi antrą Modbus RTU kanalą, per kurį jį pasiekia pagrindinis valdiklis ar BMS.

Kaip modulis maitinamas?
Modulis maitinamas 24 VDC per Modbus (PoM) tuo pačiu UTP kabeliu, kuriuo eina duomenys, ir naudoja iki 35 mA.

Ar galima gauti pranešimus apie gedimus?
Taip, per SenteraWeb gaunami įspėjimai, pavyzdžiui, apie užterštą filtrą ar variklio gedimą.

Ar yra Ethernet jungtis?
Ne, šis modelis jungiasi tik per Wi-Fi, o laidiniam ryšiui rinkitės DIG-M-2 arba SIG-M-2.

Ką daryti pakeitus Wi-Fi tinklą?
Atstatymo jungiklį palaikę 4 s nutraukite esamą Wi-Fi ryšį, ir modulis grįš į gamyklinį IP adresą naujam prijungimui.

Kur montuoti?
Ant sienos ar konstrukcijos, tvirtinant dviem varžtais, nes korpusas IP65.
