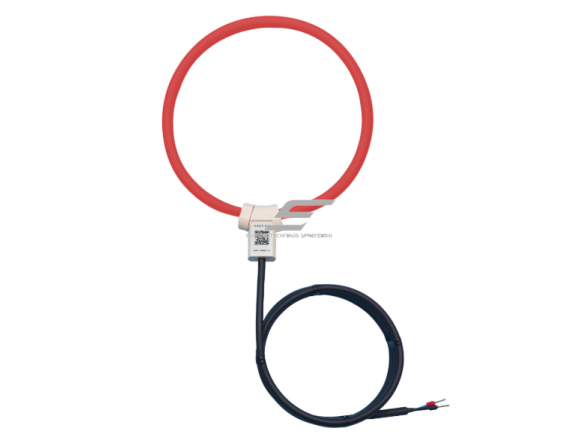

Y formos lanksti ritė srovės matavimui | "Rogowski" žiedas | 6000 A | Ø240 mm | 50 mV/kA | Y-FCT-800

Techninės specifikacijos

• Tipas: Lanksti srovės matavimo ritė (Rogowski žiedas), Y formos
• Modelis: Y-FCT-800
• Ritės ilgis: 800 mm
• Vidinio lango dydis: 240 mm
• Skerspjūvis: 8 mm (plona konstrukcija)
• Vardinė srovė: 6000 A (AC)
• Išėjimo signalas: 50 mV/kA @ 50 Hz
• Kabelio ilgis: 2 metrai
• Kalibravimo tikslumas: ±0,5 %
• Temperatūrinis dreifas: 300 ppm/°C
• Linijiškumas: ±0,2 % (nuo 2 % iki 100 % vardinės srovės)
• Pozicijos paklaida: ±1 %
• Laidų žymėjimas: Juodas / Raudonas (teisingai poliškumo krypčiai)

Funkcijos

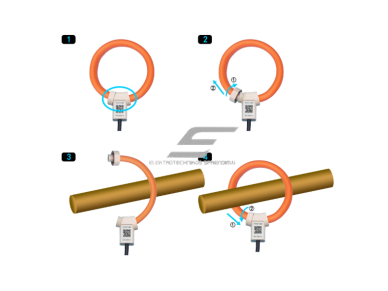

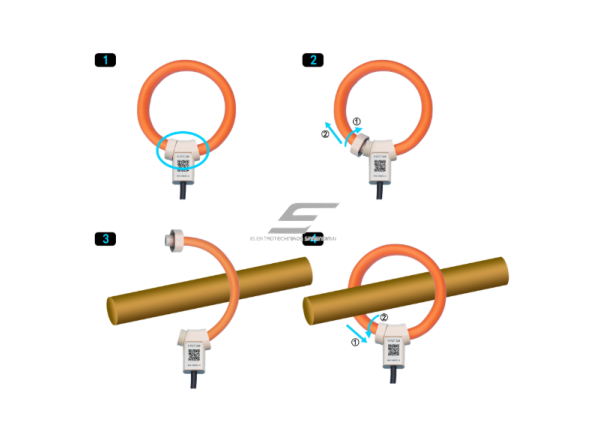

• Neinvazinis AC srovės matavimas – be laidų atjungimo
• Y formos išvadas – patogesnis ir tvarkingesnis kabelio nukreipimas
• Plona ir lanksti ritė – tinka ribotoms montavimo vietoms
• Stabilūs ir tikslūs matavimai visame darbinės srovės diapazone
• Maža pozicijos ir fazės įtaka matavimo rezultatams

Naudojimas

• Buitiniam / pažengusiam vartotojui: Namų ar komercinių objektų energijos suvartojimo stebėsenai, saulės elektrinių, inverterių, EV įkrovimo linijų apkrovų analizei, saugiam matavimui be laidų atjungimo
• Elektromontuotojui: Greitam montavimui elektros skyduose, mažiau komponentų – paprastesnė instaliacija, patogus sprendimas renovuojant ar plečiant sistemas
• Inžinieriui / automatikos specialistui: Tiesioginė integracija su energijos skaitikliais, PLC, BMS, EMS, SCADA, didelės srovės matavimas be magnetinio branduolio prisotinimo, patikimas sprendimas pramonės ir infrastruktūros projektams

Pliusai

• Y formos konstrukcija – patogesnis montavimas
• Plona (8 mm) ir lanksti ritė
• Aukštas tikslumas ir geras linijiškumas
• Saugus neinvazinis matavimas
• Tinka ankštoms elektros skydų vietoms

Minusai

• Skirta tik kintamosios srovės (AC) matavimui
• Reikalingas suderinamas matavimo įrenginys su 85 mV/kA įėjimu
• IP apsaugos klasė nenurodyta – rekomenduojama naudoti vidaus sąlygomis arba apsauginiame korpuse
