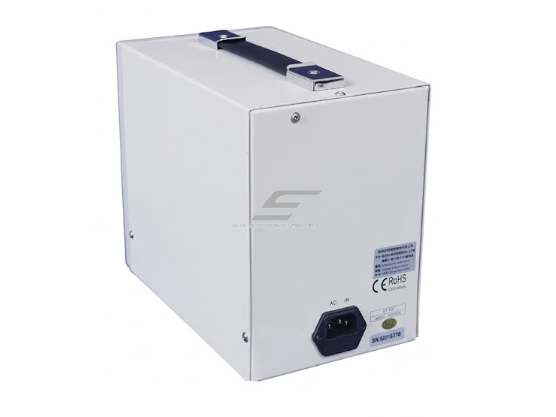

Žemo dažnio signalų generatorius | sinusinė ir stačiakampė banga | 10 Hz–1 MHz | 600 Ω | audio ir elektronikos testavimui

Techninės specifikacijos

• Produkto tipas: žemo dažnio signalų generatorius / funkcijų generatorius
• Generuojamos bangos formos: sinusinė banga, stačiakampė banga
• Bendras dažnio diapazonas: 10 Hz – 1 MHz
• Dažnio tikslumas: ±3 % + 1 Hz
• Išėjimo impedansas: 600 Ω
• Išėjimo slopintuvas: 0 dB, 10 dB, 20 dB, 30 dB, 40 dB, 50 dB

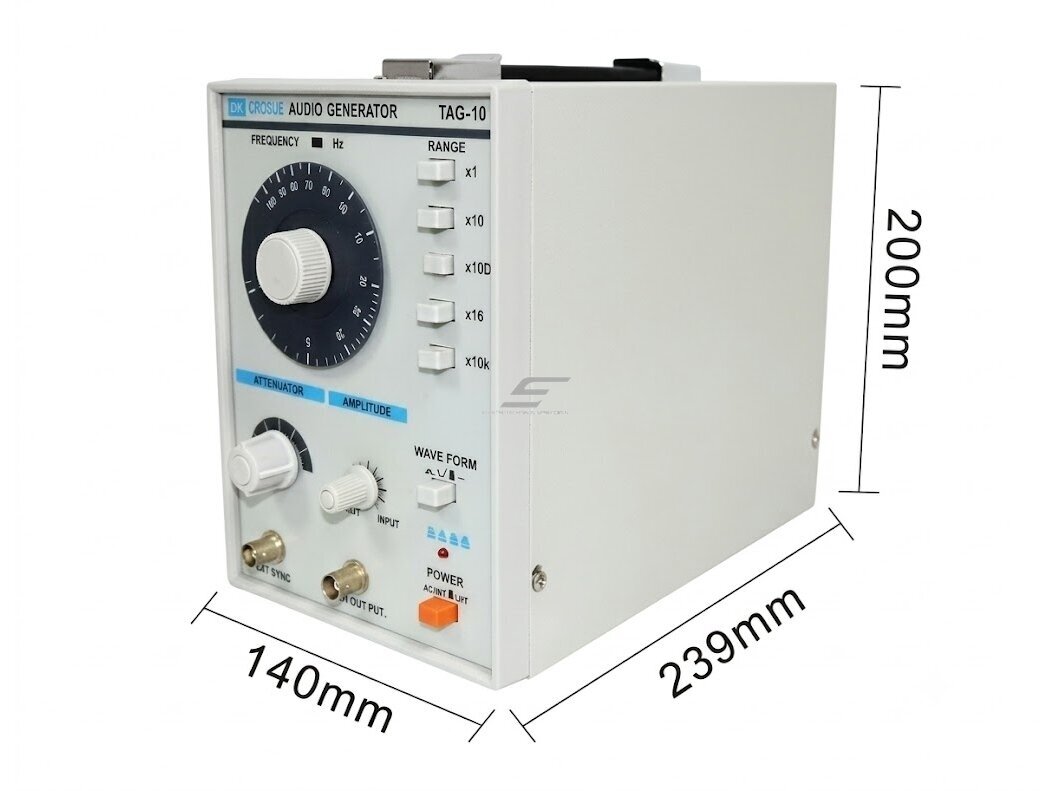

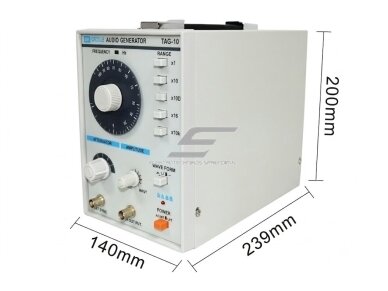

• Matmenys: 239 x 140 x 200 mm
• Svoris: apie 3 kg
• Paskirtis: audio, elektronikos, laboratoriniams, remonto ir mokymo darbams

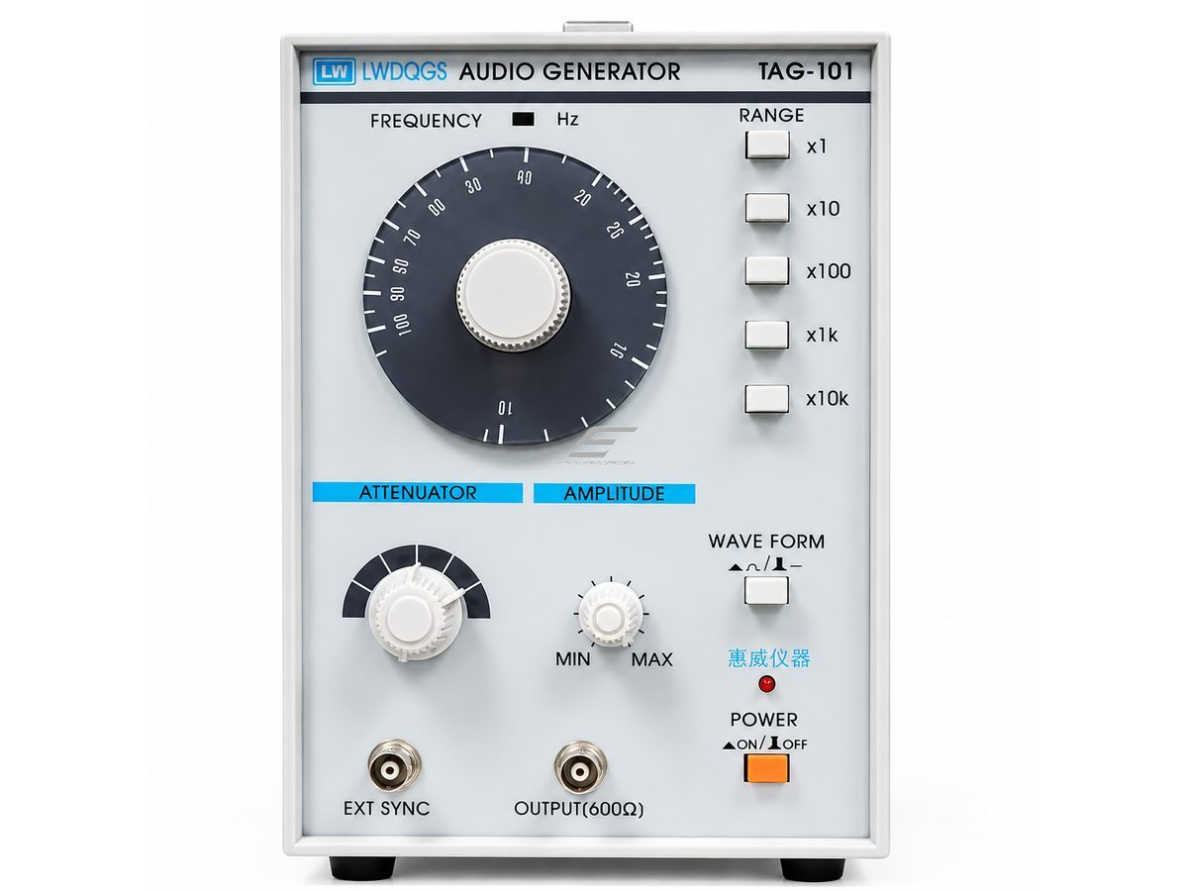

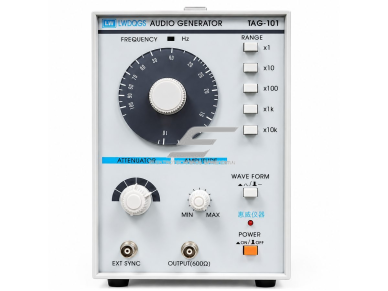

Dažnio diapazonai

• ×1 diapazonas: 10 Hz – 100 Hz
• ×10 diapazonas: 100 Hz – 1 kHz
• ×100 diapazonas: 1 kHz – 10 kHz
• ×1K diapazonas: 10 kHz – 100 kHz
• ×10K diapazonas: 100 kHz – 1 MHz

Sinusinė banga

• Išėjimo įtampa: 5–6 V
• Dažnio atsakas: 10 Hz – 1 MHz: ±0,5 dB

Sinusinės bangos iškraipymai

• 400 Hz – 20 kHz: ≤0,1 %
• 100 Hz – 100 kHz: ≤0,3 %
• 50 Hz – 200 kHz: ≤0,5 %
• 20 Hz – 500 kHz: ≤1 %
• 10 Hz – 1 kHz: ≤1,5 %

Stačiakampė banga

• Išėjimo įtampa: ≥10 Vp-p
• Kilimo / kritimo laikas: 0,5 µs

Stačiakampės bangos iškraipymai

• 400 Hz – 20 kHz: ≤0,1 %
• 100 Hz – 100 kHz: ≤0,3 %
• 50 Hz – 200 kHz: ≤0,5 %
• 20 Hz – 500 kHz: ≤1 %
• 10 Hz – 1 kHz: ≤1,5 %

Funkcijos

• Sinusinės bangos generavimas – skirtas audio, analoginių grandinių, stiprintuvų ir filtrų testavimui
• Stačiakampės bangos generavimas – naudojamas impulsinių, loginių ir perjungimo grandinių reakcijai tikrinti
• Dažnio reguliavimas nuo 10 Hz iki 1 MHz – leidžia atlikti bandymus plačiame žemo dažnio ir audio signalų diapazone
• Pakopinis dažnio diapazonų pasirinkimas – dažnis parenkamas intervalais: 10–100 Hz, 100 Hz–1 kHz, 1–10 kHz, 10–100 kHz ir 100 kHz–1 MHz
• Reguliuojamas išėjimo signalo lygis – leidžia pritaikyti signalą skirtingoms testuojamoms grandinėms
• Išėjimo slopintuvas 0–50 dB – padeda sumažinti signalo stiprumą, kai testuojamos jautresnės elektronikos grandinės
• 600 Ω išėjimo impedansas – tinkamas audio ir matavimo grandinėms, kur reikalingas stabilus signalo perdavimas
• Sinusinės bangos išėjimo įtampa 5–6 V – leidžia generuoti pakankamą signalą stiprintuvų, filtrų ir kitų analoginių įrenginių bandymams
• Stačiakampės bangos išėjimo įtampa ≥10 Vp-p – naudinga tikrinant impulsinių signalų perdavimą ir grandinių reakciją į staigius pokyčius
• Greitas stačiakampės bangos kilimo / kritimo laikas 0,5 µs – leidžia tiksliau vertinti grandinės reakciją į staigius signalo perėjimus
• Dažnio tikslumas ±3 % + 1 Hz – pakankamas bendriems serviso, mokymo ir elektronikos testavimo darbams

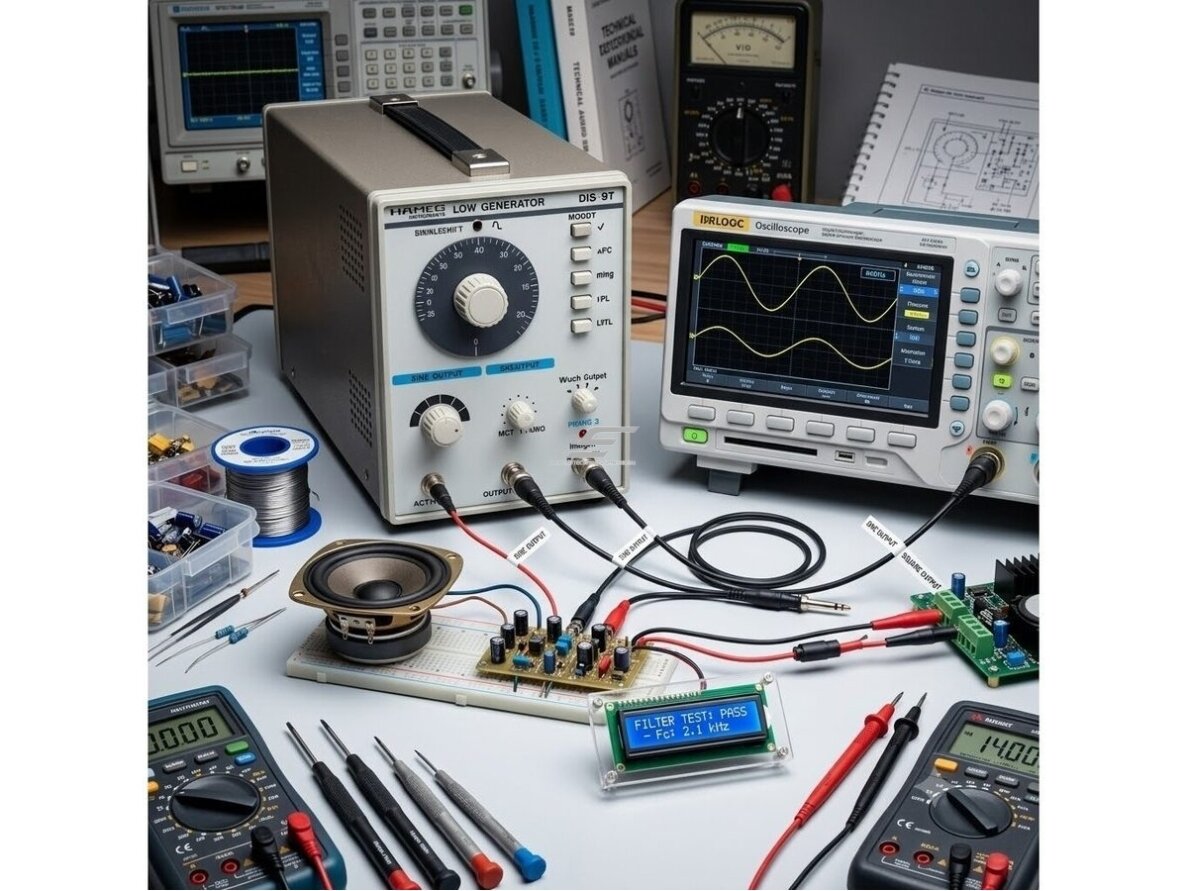

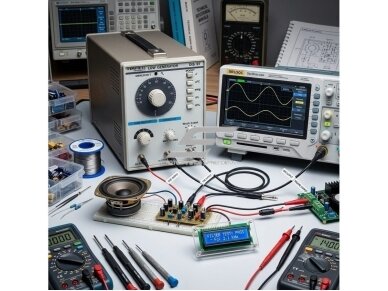

Naudojimas

• Elektronikos mėgėjui: Tinka mokymuisi, elektronikos projektams, signalų stebėjimui osciloskopu ir paprastiems garso ar elektronikos grandinių bandymams.
• Elektronikos serviso specialistui: Naudojamas stiprintuvų, audio įrangos, filtrų, analoginių grandinių ir elektroninių modulių diagnostikai bei gedimų paieškai.
• Inžinieriui / projektuotojui: Tinka prototipų testavimui, dažnio reakcijos tikrinimui, signalų palyginimui ir analoginių grandinių veikimo analizei.
• Elektromontuotojui / automatikos specialistui: Gali būti naudojamas signalų įėjimų, valdymo grandinių, automatikos modulių ar žemo dažnio signalų perdavimo patikrai.
• Mokymo įstaigoms / laboratorijoms: Naudingas praktiniams elektronikos mokymams, darbui su osciloskopu, sinusinės ir stačiakampės bangos demonstravimui bei matavimo pratyboms.

Pliusai

• Platus dažnio diapazonas – nuo 10 Hz iki 1 MHz
• Dvi pagrindinės signalo formos – sinusinė ir stačiakampė banga
• Tinka audio įrangai – stiprintuvams, filtrams, garso grandinėms
• Reguliuojamas išėjimo slopinimas – 0–50 dB pakopomis
• 600 Ω išėjimo impedansas – patogu audio ir matavimo grandinėms
• Pakopinis dažnio pasirinkimas – lengva pasirinkti reikiamą testavimo diapazoną

Minusai

• Nėra programuojamas skaitmeninis DDS generatorius – neturi išplėstinių skaitmeninių funkcijų
• Ribotas signalo formų pasirinkimas – generuoja tik pagrindines sinusinę ir stačiakampę bangas
• Netinka aukšto dažnio RF darbams virš 1 MHz

Kam skirtas šis signalų generatorius?

• Signalų generatorius skirtas sinusinės ir stačiakampės bangos signalams generuoti. Jis naudojamas elektronikos, audio įrangos, stiprintuvų, filtrų, analoginių grandinių ir laboratorinių bandymų testavimui.

Kokį dažnio diapazoną palaiko šis signalų generatorius?

• Generatorius veikia nuo 10 Hz iki 1 MHz. Dažnis parenkamas keliais diapazonais: 10–100 Hz, 100 Hz–1 kHz, 1–10 kHz, 10–100 kHz ir 100 kHz–1 MHz.

Ar šis generatorius tinka audio stiprintuvų testavimui?

• Taip, tinka audio stiprintuvų, filtrų, garso įėjimų ir analoginių garso grandinių testavimui. Sinusinė banga padeda įvertinti garso signalo perdavimą, o stačiakampė banga leidžia matyti grandinės reakciją į staigius signalo pokyčius.

Kuo skiriasi sinusinė ir stačiakampė banga?

• Sinusinė banga naudojama analoginių ir audio grandinių testavimui, nes ji yra tolygi ir panaši į natūralius garso signalus.

Stačiakampė banga naudojama impulsinių, loginių ir perjungimo grandinių reakcijai tikrinti.
