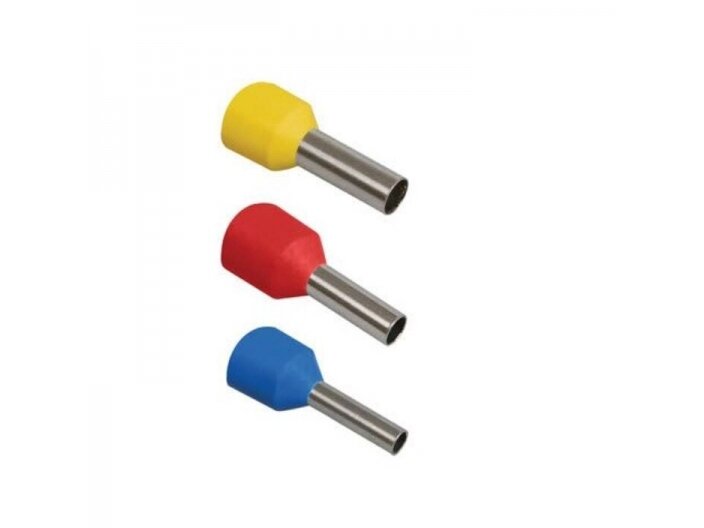

  • Antgalis laidų užmonolitinimui | izoliuotas | 2,5mm² | 8mm | presuojamas | mėlynas | 100vnt. | Phoenix Contact AI 2,5-8 BU | 3200522

    Kodas: 3200522
    Barkodas: 4017918094133

    Izoliuotas antgalis 2,5 mm² lankstiems laidams, vamzdelis 8 mm, mėlynas. Phoenix Contact AI 2,5-8 BU, alavuotas varis, PP įvorė. Pakuotėje 100 vnt.

  • Antgalis laidų užmonolitinimui | izoliuotas | 2,5mm² | 8mm | presuojamas | mėlynas | 100vnt. | Phoenix Contact AI 2,5-8 BU | 3200522

    Izoliuotas antgalis skirtas lankstaus 2,5 mm² laido galui užbaigti prieš prijungiant jį prie varžtinio ar spyruoklinio gnybto. Gijos užpresuojamos alavuoto vario vamzdelyje, o izoliacinė įvorė apsaugo laido įvedimo vietą.

    Pagrindinė mintis:
    Nesuspaustos lankstaus laido gijos gnybte išsiskaido, dalis jų lūžta, kontaktas silpnėja ir kaista. Antgalis paverčia gijas vientisu kaiščiu – jungtis išlieka patikima ir po vibracijų ar temperatūros svyravimų.
    Skerspjūvis
    2,5 mm²
    Vamzdelio ilgis
    8 mm
    Spalva
    mėlynas
    Pakuotė
    100 vnt.

    Veikimo principas

    Nuo laido nuimama izoliacija tiek, kiek ilgas antgalio vamzdelis (8 mm), gijos susukamos ir laidas įkišamas iki galo – laido izoliacija turi įlįsti į izoliacinę įvorę.

    Antgalis užpresuojamas antgalių replėmis su kvadratiniu arba trapeciniu profiliu. Vamzdelis kartu su gijomis susispaudžia į vientisą kaištį.

    Užpresuotas kaištis įkišamas į gnybtą ir priveržiamas įrenginio gamintojo nurodytu momentu – gnybtas spaudžia ne atskiras gijas, o vientisą metalą.

    Kuo naudingas Phoenix Contact AI 2,5-8 BU?
    Alavuoto vario vamzdelis ir PP įvorė, matmenys pagal DIN 46228-4, UL 486F; mėlynas spalva (DIN 46228-4) leidžia skerspjūvį atpažinti iš karto, be matavimo.

    Techninės specifikacijos

    Prekės tipasIzoliuotas antgalis laidų užmonolitinimui (gilzė)
    GamintojasPhoenix Contact (Vokietija)
    ModelisAI 2,5-8 BU
    Gamintojo kodas3200522
    EAN4017918094133
    Laido skerspjūvis2,5 mm²
    Vamzdelio (kaiščio) ilgis8 mm
    Bendras ilgis15 mm
    Vamzdelio vidinis Ø2,3 mm
    Izoliacinės įvorės Ø4,2 mm
    Izoliacijos spalvamėlynas (spalvų kodas DIN 46228-4)
    Medžiagaelektrolitinis varis, alavuotas; izoliacinė įvorė – polipropilenas (PP)
    StandartasDIN 46228-4, UL 486F
    Darbinė temperatūraiki 105 °C (trumpalaikė 120 °C)
    Pakuotė100 vnt.
    SertifikatascULus (E488001)

    Pagrindinės funkcijos

    • Gijų suspaudimas – gnybtas užspaudžia visą skerspjūvį, o ne atskiras gijas.
    • Alavuotas varis – mažesnė pereinamoji varža ir apsauga nuo oksidacijos.
    • Izoliacinė įvorė – apsaugo laido įvedimo vietą ir palengvina įkišimą.
    • Spalvinis kodas – skerspjūvis atpažįstamas iš karto montuojant ir tikrinant skydą.
    • Tikslus vamzdelio ilgis – 8 mm atitinka gnybto gylį – laidas nelieka plikas ir neišlenda.

    Kur naudojamas?

    • Butų ir namų skirstomieji skydai
    • Automatikos ir valdymo skydai
    • Varžtinės ir spyruoklinės gnybtų rinklės
    • Automatiniai jungikliai, nuotėkio relės, kontaktoriai
    • Valdikliai, relės, maitinimo šaltiniai
    • Variklių ir įrenginių pajungimo dėžutės

    Naudojimas pagal poreikį

    Skydų gamintojui.
    Vienodi, tvarkingi laidų galai ir greitesnė skydo patikra.
    Elektros montuotojui.
    Lankstūs laidai gnybtuose laikosi patikimai – nereikia priveržti iš naujo.
    Įrenginių priežiūros specialistui.
    Mažiau atsilaisvinusių jungčių vibruojančiuose įrenginiuose.

    Praktinis panaudojimas

    Jeigu skyde prie automatinio jungiklio jungiate lankstų 2,5 mm² laidą, užpresuokite antgalį – tada gnybtas užspaus visas gijas, o per periodinę patikrą jungties nereikės priveržinėti iš naujo.

    Pliusai

    • Gijos neišsiskaido ir nelūžta gnybte
    • Stabilus kontaktas ir esant vibracijai
    • Alavuotas varis – apsauga nuo oksidacijos
    • Spalvinis skerspjūvio žymėjimas
    • Pakuotė – 100 vnt.

    Minusai / ribojimai

    • Skirtas tik lankstiems laidams – vienagysliam nereikalingas
    • Reikalingos antgalių replės – paprastos replės kokybiškai neužpresuoja
    • Vienkartinis – nuėmus antgalį laido galą reikia nukirpti
    • Vamzdelio ilgis 8 mm – jei gnybtas kito gylio, rinkitės kitą ilgį

    Saugos ir montavimo pastabos

    • Prieš darbus išjunkite įtampą ir patikrinkite, kad jos nėra.
    • Rinkitės antgalį tiksliai pagal laido skerspjūvį (2,5 mm²) – ne didesnį ir ne mažesnį.
    • Presuokite tik tam skirtu įrankiu ir tinkama matrica.
    • Netinkamai užpresuoto antgalio nenaudokite – nukirpkite ir užpresuokite naują.
    • Priveržkite gnybtą gamintojo nurodytu momentu ir patikrinkite laidą trauktuku.

    Greitas pasirinkimo gidas

    2,5 mm²
    8 mm
    mėlynas
    100 vnt.
    Phoenix Contact AI 2,5-8 BU
    Tinka, kai reikia:
    • lankstų laidą prijungti prie varžtinio ar spyruoklinio gnybto
    • tvarkingos ir lengvai patikrinamos jungties
    • patikimo kontakto vibruojančiuose įrenginiuose
    Patikrinkite prieš naudojimą:
    • laido skerspjūvį (2,5 mm²)
    • gnybto gylį ir vamzdelio ilgį (8 mm)
    • ar turite antgalių replių
    Svarbus priminimas: Antgalis nepakeičia teisingo laido skerspjūvio ir apsauginio aparato parinkimo – jis užtikrina kokybišką laido galo jungtį.

    DUK

    Ar antgalis reikalingas vienagysliam laidui?
    Ne – jis skirtas lankstiems (daugiagysliams) laidams.
    Kokiam laidui tinka šis antgalis?
    Lanksčiam 2,5 mm² laidui.
    Kuo užpresuoti antgalį?
    Antgalių replėmis su kvadratiniu arba trapeciniu profiliu.
    Kiek nuimti izoliacijos?
    Tiek, kiek ilgas vamzdelis – 8 mm.
    Ką reiškia spalva?
    Spalva žymi skerspjūvį pagal DIN 46228-4 spalvų kodą.
    Ar antgalį galima naudoti pakartotinai?
    Ne – nuėmus antgalį laido galą reikia nukirpti ir užpresuoti naują.

    Antgalis laidų užmonolitinimui | izoliuotas | 2,5mm² | 8mm | presuojamas | mėlynas | 100vnt. | Phoenix Contact AI 2,5-8 BU | 3200522

    Izoliuotas antgalis laidų užmonolitinimui 2,5 mm², vamzdelis 8 mm, mėlynas, 100 vnt. – Phoenix Contact AI 2,5-8 BU. Patikimas lankstaus laido galo paruošimas skydams, automatikai ir įrenginiams.
