Dvigubas antgalis laidų užmonolitinimui | izoliuotas | 2×10mm² | 14mm | presuojamas | raudonas | 100vnt. | Sofamel APF/D-10,00D | 255170

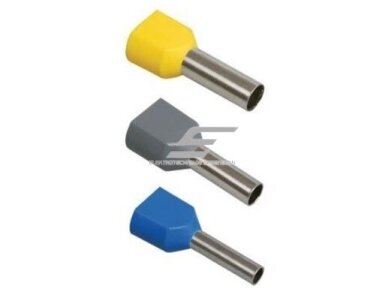

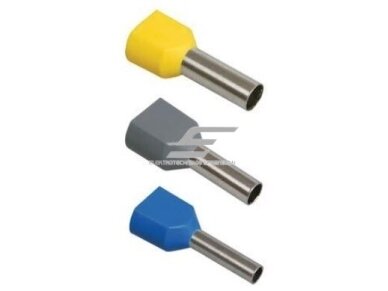

Kodas: 255170Kaina 9.60 € su PVM( 7.94 € be PVM )Dvigubas izoliuotas antgalis 2 × 10 mm² lankstiems laidams, vamzdelis 14 mm, raudonas. Sofamel APF/D-10,00D, alavuotas varis, PA įvorė. Pakuotėje 100 vnt.
-
Dvigubas antgalis laidų užmonolitinimui | izoliuotas | 2×10mm² | 14mm | presuojamas | raudonas | 100vnt. | Sofamel APF/D-10,00D | 255170
Dvigubas izoliuotas antgalis skirtas dviem lankstiems 10 mm² laidams viename gnybte užbaigti. Abu laidai užpresuojami viename alavuoto vario vamzdelyje, todėl į automatinio jungiklio, relės ar gnybtų rinklės gnybtą patenka vienas vientisas kaištis.
Pagrindinė mintis:
Du lankstūs laidai viename gnybte be antgalio retai užspaudžiami vienodai – vienas iš jų ilgainiui atsilaisvina ir kaista. Dvigubas antgalis sujungia abu laidus į vieną kaištį, todėl tiltelis tarp aparatų išlieka patikimas.Skerspjūvis
2 × 10 mm²Vamzdelio ilgis
14 mmSpalva
raudonasPakuotė
100 vnt.Veikimo principas
Nuo laido nuimama izoliacija tiek, kiek ilgas antgalio vamzdelis (14 mm), gijos susukamos ir abu laidai įkišami iki galo – laido izoliacija turi įlįsti į izoliacinę įvorę.
Antgalis užpresuojamas antgalių replėmis su kvadratiniu arba trapeciniu profiliu. Vamzdelis kartu su gijomis susispaudžia į vientisą kaištį.
Užpresuotas kaištis įkišamas į gnybtą ir priveržiamas įrenginio gamintojo nurodytu momentu – gnybtas spaudžia ne atskiras gijas, o vientisą metalą.
Kuo naudingas Sofamel APF/D-10,00D?
Alavuoto vario vamzdelis ir PA įvorė; raudonas spalva (DIN 46228-4) leidžia skerspjūvį atpažinti iš karto, be matavimo.Techninės specifikacijos
Prekės tipas Dvigubas izoliuotas antgalis laidų užmonolitinimui (gilzė) Gamintojas Sofamel (Ispanija) Modelis APF/D-10,00D Gamintojo kodas 255170 EAN 8435157313383 Laido skerspjūvis 2 × 10 mm² Vamzdelio (kaiščio) ilgis 14 mm Bendras ilgis 26 mm Vamzdelio vidinis Ø 6,5 mm Izoliacijos spalva raudonas (spalvų kodas DIN 46228-4) Medžiaga elektrolitinis varis, alavuotas; izoliacinė įvorė – poliamidas (PA) Pakuotė 100 vnt. Sertifikatas UL Pagrindinės funkcijos
- Gijų suspaudimas – gnybtas užspaudžia visą skerspjūvį, o ne atskiras gijas.
- Alavuotas varis – mažesnė pereinamoji varža ir apsauga nuo oksidacijos.
- Izoliacinė įvorė – apsaugo laido įvedimo vietą ir palengvina įkišimą.
- Spalvinis kodas – skerspjūvis atpažįstamas iš karto montuojant ir tikrinant skydą.
- Du laidai viename kaištyje – tilteliai tarp aparatų be papildomų gnybtų.
Kur naudojamas?
- Butų ir namų skirstomieji skydai
- Automatikos ir valdymo skydai
- Varžtinės ir spyruoklinės gnybtų rinklės
- Automatiniai jungikliai, nuotėkio relės, kontaktoriai
- Valdikliai, relės, maitinimo šaltiniai
- Variklių ir įrenginių pajungimo dėžutės
Naudojimas pagal poreikį
Automatikos skydų montuotojui.
Tilteliai tarp aparatų be papildomų gnybtų ir kopnelių.Skydų gamintojui.
Vienodos, patikrinamos jungtys serijinėje gamyboje.Įrenginių priežiūros specialistui.
Mažiau atsilaisvinusių jungčių vibruojančiuose įrenginiuose.Praktinis panaudojimas
Jeigu kelių automatinių jungiklių maitinimą reikia sujungti tilteliu, du 10 mm² laidus užpresuokite viename dvigubame antgalyje – tada į kiekvieną gnybtą patenka vienas kaištis ir abu laidai užspausti vienodai.Pliusai
- Gijos neišsiskaido ir nelūžta gnybte
- Stabilus kontaktas ir esant vibracijai
- Alavuotas varis – apsauga nuo oksidacijos
- Spalvinis skerspjūvio žymėjimas
- Pakuotė – 100 vnt.
Minusai / ribojimai
- Skirtas tik lankstiems laidams – vienagysliam nereikalingas
- Reikalingos antgalių replės – paprastos replės kokybiškai neužpresuoja
- Vienkartinis – nuėmus antgalį laido galą reikia nukirpti
- Vamzdelio ilgis 14 mm – jei gnybtas kito gylio, rinkitės kitą ilgį
Saugos ir montavimo pastabos
- Prieš darbus išjunkite įtampą ir patikrinkite, kad jos nėra.
- Rinkitės antgalį tiksliai pagal laido skerspjūvį (2 × 10 mm²) – ne didesnį ir ne mažesnį.
- Presuokite tik tam skirtu įrankiu ir tinkama matrica.
- Netinkamai užpresuoto antgalio nenaudokite – nukirpkite ir užpresuokite naują.
- Priveržkite gnybtą gamintojo nurodytu momentu ir patikrinkite laidą trauktuku.
Greitas pasirinkimo gidas
2 × 10 mm²14 mmraudonas100 vnt.Sofamel APF/D-10,00DTinka, kai reikia:- dviejų lanksčių laidų viename gnybte
- tvarkingos ir lengvai patikrinamos jungties
- patikimo kontakto vibruojančiuose įrenginiuose
Patikrinkite prieš naudojimą:- laido skerspjūvį (2 × 10 mm²)
- gnybto gylį ir vamzdelio ilgį (14 mm)
- ar turite antgalių replių
Svarbus priminimas: Antgalis nepakeičia teisingo laido skerspjūvio ir apsauginio aparato parinkimo – jis užtikrina kokybišką laido galo jungtį.DUK
Ar antgalis reikalingas vienagysliam laidui?
Ne – jis skirtas lankstiems (daugiagysliams) laidams.Kokiam laidui tinka šis antgalis?
Lanksčiam 2 × 10 mm² laidui.Kuo užpresuoti antgalį?
Antgalių replėmis su kvadratiniu arba trapeciniu profiliu.Kiek nuimti izoliacijos?
Tiek, kiek ilgas vamzdelis – 14 mm.Ką reiškia spalva?
Spalva žymi skerspjūvį pagal DIN 46228-4 spalvų kodą.Ar galima dėti skirtingų skerspjūvių laidus?
Ne – abu laidai turi būti po 10 mm².Dvigubas antgalis laidų užmonolitinimui | izoliuotas | 2×10mm² | 14mm | presuojamas | raudonas | 100vnt. | Sofamel APF/D-10,00D | 255170
Dvigubas izoliuotas antgalis laidų užmonolitinimui 2 × 10 mm², vamzdelis 14 mm, raudonas, 100 vnt. – Sofamel APF/D-10,00D. Patikimas lankstaus laido galo paruošimas skydams, automatikai ir įrenginiams.
