  • Modulinis automatinis jungiklis | 1P | 10A | C | 6kA | DIN | MCB | Eaton | PL6-C10/1 | 286531

    Kodas: 286531

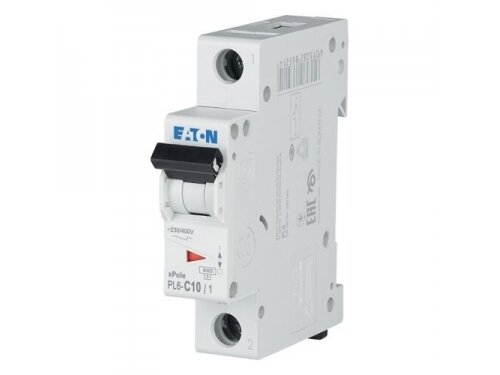

    Modulinis automatinis jungiklis, skirtas vienfazėms 230 V elektros grandinėms apsaugoti nuo perkrovos ir trumpojo jungimo. Tai 1P, 10A, C charakteristikos, 6 kA atjungimo gebos MCB tipo automatinis jungiklis, montuojamas ant DIN bėgelio elektros paskirstymo skydeliuose. Modelis tinkamas apšvietimo, nedidelių galios grandinių, valdymo grandinių ir kitų 230 V elektros instaliacijos linijų apsaugai, kai reikalinga 10 A nominali srovė.
  • Modulinis automatinis jungiklis Eaton – 1P, 10A, C charakteristika, 6kA, DIN

    Modulinis automatinis jungiklis, skirtas vienfazėms 230 V elektros grandinėms apsaugoti nuo perkrovos ir trumpojo jungimo. Tai 1P, 10A, C charakteristikos, 6 kA atjungimo gebos MCB tipo automatinis jungiklis, montuojamas ant DIN bėgelio elektros paskirstymo skydeliuose. Modelis tinkamas apšvietimo, nedidelių galios grandinių, valdymo grandinių ir kitų 230 V elektros instaliacijos linijų apsaugai, kai reikalinga 10 A nominali srovė.

    Pagrindinė mintis:
    Šis automatinis jungiklis naudojamas vienos fazės elektros grandinės apsaugai. Jis automatiškai atjungia grandinę, kai srovė viršija leistiną ribą arba įvyksta trumpasis jungimas. C charakteristika leidžia jungiklį naudoti grandinėse, kur gali pasitaikyti vidutinės paleidimo srovės, pavyzdžiui, apšvietimo, mažų įrenginių ar valdymo grandinėse.
    Poliai
    1P
    Srovė
    10 A
    Charakteristika
    C
    Atjungimo geba
    6 kA

    Veikimo principas

    Modulinis automatinis jungiklis saugo elektros grandinę nuo dviejų pagrindinių pavojų: perkrovos ir trumpojo jungimo. Esant ilgalaikei per didelei apkrovai, suveikia šiluminė apsauga, o įvykus trumpajam jungimui – elektromagnetinis atjungimo mechanizmas.

    1P konstrukcija reiškia, kad jungiklis atjungia vieną polių, dažniausiai fazinį laidininką. C charakteristika yra universali ir dažnai naudojama buitinėse, komercinėse bei techninėse elektros instaliacijose, kur galimos vidutinės įrenginių paleidimo srovės.

    Ką reiškia C charakteristika?
    C charakteristikos automatiniai jungikliai paprastai naudojami grandinėse, kur paleidimo metu gali atsirasti didesnė trumpalaikė srovė nei įprastoje varžinėje apkrovoje. Tokie jungikliai dažnai parenkami apšvietimo, mažų variklių, transformatorių, valdymo ar bendros paskirties grandinėms, tačiau galutinis parinkimas turi būti atliekamas pagal projektą, apkrovą ir kabelio parametrus.

    Techniniai parametrai

    Produkto tipas Modulinis automatinis jungiklis / MCB
    Gamintojas Eaton
    Modelis PL6-C10/1
    Gaminio kodas 286531
    Polių skaičius 1P
    Nominali srovė 10 A
    Suveikimo charakteristika C
    Nominali perjungimo / atjungimo geba 6 kA pagal IEC/EN 60898-1
    Nominali darbinė įtampa Ue iki 230 V
    Nominali izoliacijos įtampa Ui 440 V
    Nominali impulsų atsparumo įtampa Uimp 4 kV
    Dažnio diapazonas 50–60 Hz
    Montavimas Ant DIN bėgelio
    Standartas IEC/EN 60898-1
    Paskirtis Elektros grandinių apsauga nuo perkrovos ir trumpojo jungimo
    Naudojimo vieta Elektros paskirstymo skydai, buitinės, komercinės ir techninės elektros instaliacijos

    Kur naudojamas?

    • Elektros paskirstymo skydeliuose – atskiroms 230 V grandinėms apsaugoti.
    • Apšvietimo grandinėse – kai pagal projektą reikalinga 10 A apsauga ir C charakteristika.
    • Valdymo grandinėse – automatikos, signalizacijos ar pagalbinių grandinių apsaugai, jei parametrai tinkami.
    • Gyvenamosiose patalpose – butų, namų ar sodybų elektros instaliacijos apsaugai.
    • Komercinėse ir techninėse patalpose – nedidelės galios linijoms, įrenginių maitinimui ar pagalbinėms grandinėms.

    Praktinis montavimo pavyzdys

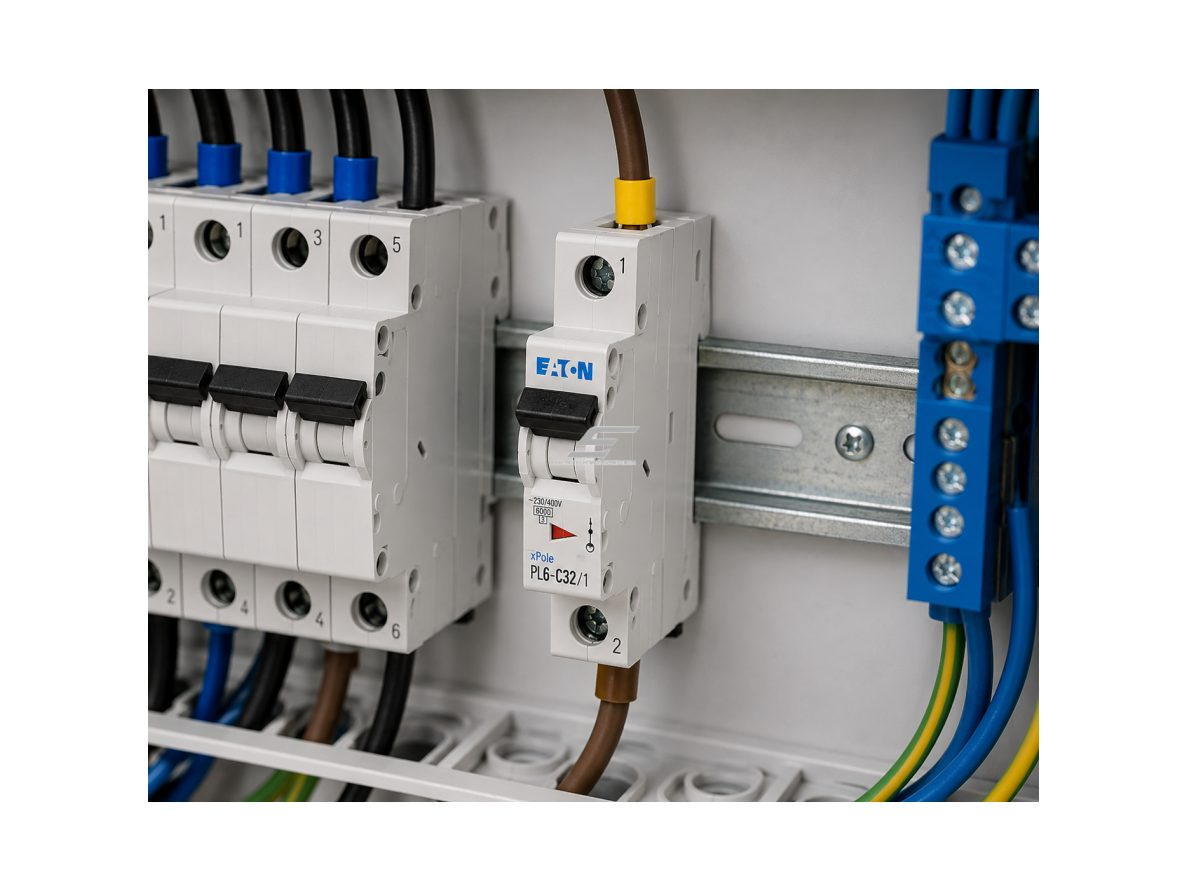

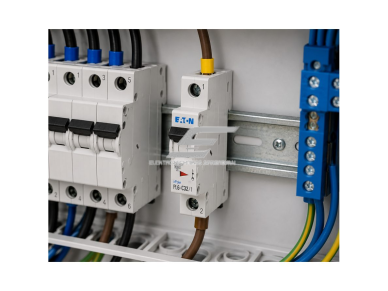

    Pavyzdžiui, Eaton PL6-C10/1 automatinis jungiklis montuojamas elektros paskirstymo skydelyje ant DIN bėgelio. Jis gali saugoti vieną 230 V apšvietimo ar kitą nedidelės galios grandinę, kai pagal projektą numatyta 10 A apsauga ir C charakteristika.

    Atsiradus perkrovai arba trumpajam jungimui, jungiklis atjungia grandinę ir padeda apsaugoti kabelius bei įrangą nuo galimų pažeidimų. Po gedimo pašalinimo jungiklį galima vėl įjungti rankiniu būdu.

    Pliusai

    • Eaton gamintojas – žinomas elektrotechnikos įrangos gamintojas.
    • 1P konstrukcija – kompaktiškas sprendimas vienos fazės grandinei apsaugoti.
    • 10 A nominali srovė – tinkama daugeliui apšvietimo ir mažesnės galios grandinių.
    • C charakteristika – universali daugeliui buitinės ir techninės instaliacijos grandinių.
    • 6 kA atjungimo geba – tinkama daugeliui standartinių paskirstymo skydų, jei atitinka projektą.
    • DIN bėgelio montavimas – paprastas montavimas moduliniuose elektros skydeliuose.
    • Apsauga nuo perkrovos ir trumpojo jungimo – padeda apsaugoti elektros grandinę ir kabelius.

    Minusai / ribojimai

    • Tik 1P – atjungia vieną polių, todėl ne visoms schemoms tinka kaip pilnas dvipolis atjungimas.
    • 10 A srovės riba – netinka grandinėms, kurioms reikalinga didesnė nominali srovė.
    • C charakteristika netinka visada – kai kurioms grandinėms gali reikėti B arba D charakteristikos.
    • 6 kA turi būti patikrinta pagal tinklą – atjungimo geba turi atitikti galimą trumpojo jungimo srovę montavimo vietoje.
    • Nepakeičia RCD / RCBO apsaugos – šis MCB nesaugo nuo nuotėkio srovės, todėl kai kuriose grandinėse reikalinga papildoma srovės nuotėkio apsauga.

    Saugos ir montavimo pastabos

    Automatinis jungiklis yra elektros apsaugos įrenginys, todėl jį parenkant ir montuojant būtina įvertinti grandinės apkrovą, kabelio skerspjūvį, klojimo sąlygas, trumpojo jungimo srovę, įžeminimo sistemą ir kitų apsaugos aparatų suderinamumą.

    • Montavimą turi atlikti kvalifikuotas elektrikas, laikantis galiojančių elektros saugos reikalavimų.
    • Prieš darbus būtina atjungti elektros maitinimą ir patikrinti, ar grandinėje nėra įtampos.
    • 10 A jungiklis turi būti parinktas pagal kabelį ir apkrovą – netinkamas parinkimas gali lemti perkaitimą arba nereikalingą suveikimą.
    • 6 kA atjungimo geba turi būti pakankama konkrečiai montavimo vietai.
    • MCB nesaugo nuo srovės nuotėkio – žmonių apsaugai ir tam tikroms grandinėms gali būti reikalingas RCD arba RCBO.
    • Charakteristika C turi būti parenkama pagal apkrovos tipą ir paleidimo sroves.

    Greitas pasirinkimo gidas

    Eaton PL6-C10/1 – tinkamas pasirinkimas, kai reikia 1 poliaus, 10 A, C charakteristikos automatinio jungiklio 230 V elektros grandinei apsaugoti. Jis montuojamas ant DIN bėgelio ir naudojamas paskirstymo skydeliuose kaip apsauga nuo perkrovos bei trumpojo jungimo.

    Poliai
    1P
    Srovė
    10 A
    Charakteristika
    C
    Atjungimo geba
    6 kA
    Tinka, kai reikia:
    • apsaugoti vieną 230 V elektros grandinę;
    • naudoti 10 A automatinį jungiklį pagal projektą;
    • montuoti įrenginį moduliniame elektros skydelyje ant DIN bėgelio;
    • naudoti C charakteristikos MCB su vidutinėmis paleidimo srovėmis;
    • apsaugoti grandinę nuo perkrovos ir trumpojo jungimo.
    Patikrinkite prieš montavimą:
    • ar grandinei reikalinga būtent 10 A nominali srovė;
    • ar C charakteristika tinka apkrovos tipui;
    • ar kabelio skerspjūvis ir klojimo sąlygos suderinamos su 10 A apsauga;
    • ar 6 kA atjungimo geba pakankama montavimo vietai;
    • ar papildomai reikalinga RCD arba RCBO apsauga.
    Svarbus priminimas:
    Šis automatinis jungiklis skirtas apsaugai nuo perkrovos ir trumpojo jungimo. Jis nepakeičia srovės nuotėkio apsaugos, todėl žmonių apsaugai arba specialioms grandinėms gali reikėti RCD arba RCBO.

    DUK – dažniausiai užduodami klausimai

    Kam skirtas šis automatinis jungiklis?
    Jis skirtas 230 V elektros grandinės apsaugai nuo perkrovos ir trumpojo jungimo.
    Kokia šio jungiklio nominali srovė?
    Nominali srovė yra 10 A.
    Ką reiškia C charakteristika?
    C charakteristika reiškia, kad jungiklis pritaikytas grandinėms, kur gali būti vidutinės trumpalaikės paleidimo srovės. Galutinis parinkimas priklauso nuo apkrovos tipo ir elektros projekto.
    Kokia atjungimo geba?
    Atjungimo geba yra 6 kA pagal IEC/EN 60898-1.
    Ar šis jungiklis montuojamas ant DIN bėgelio?
    Taip, tai modulinis automatinis jungiklis, skirtas montuoti elektros skydelyje ant DIN bėgelio.
    Ar šis jungiklis apsaugo nuo elektros nuotėkio?
    Ne. Tai MCB automatinis jungiklis, saugantis nuo perkrovos ir trumpojo jungimo. Nuotėkio srovės apsaugai reikalingas RCD arba RCBO.
    Ar galima naudoti apšvietimo grandinėms?
    Taip, galima, jeigu pagal projektą apšvietimo grandinei tinka 10 A nominali srovė, C charakteristika ir kabelio parametrai.

    Patikima 230 V grandinės apsauga Eaton elektros skydeliui

    Šis automatinis jungiklis suteikia kompaktišką ir aiškų sprendimą 230 V elektros grandinės apsaugai nuo perkrovos bei trumpojo jungimo.

    Dėl 1P konstrukcijos, 10 A nominalios srovės, C charakteristikos, 6 kA atjungimo gebos ir DIN bėgelio montavimo šis MCB yra praktiškas pasirinkimas elektros paskirstymo skydams, apšvietimo linijoms, valdymo grandinėms ir kitoms suderintoms 230 V instaliacijoms.
