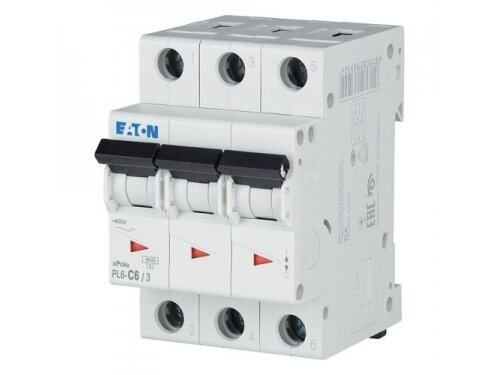

  • Modulinis automatinis jungiklis | 3P | 6A | C | 6kA | DIN | MCB | Eaton | PL6-C6/3 | 286598

    Kodas: 286598

    Trijų polių (3P) modulinis automatinis jungiklis (MCB), skirtas elektros grandinių apsaugai nuo perkrovų ir trumpųjų jungimų. Šis automatinis jungiklis užtikrina patikimą trifazių elektros tinklų apsaugą gyvenamuosiuose, komerciniuose ir pramoniniuose objektuose.

    Dėl savo 6kA išjungimo gebos, patikimos konstrukcijos bei atitikimo IEC/EN 60898-1 standartui, Eaton PL6 serijos automatai yra vienas dažniausių pasirinkimų elektros skydų gamintojų, elektromontuotojų ir inžinierių tarpe. Kompaktiškas modulinis korpusas leidžia lengvai montuoti ant standartinio DIN bėgelio.

  • Techninės specifikacijos

    • Gamintojas: Eaton
    • Produkto tipas: Modulinis automatinis jungiklis (MCB)
    • Polių skaičius: 3P
    • Nominali srovė (In): 6A
    • Charakteristika: C
    • Nominali darbinė įtampa (Ue): iki 400V AC
    • Nominali izoliacijos įtampa (Ui): 440V
    • Nominali impulsų atsparumo įtampa (Uimp): 4kV
    • Dažnis: 50–60Hz
    • Nominali išjungimo geba: 6kA
    • Standartas: IEC/EN 60898-1
    • Montavimas: ant DIN bėgelio
    • Paskirtis: apsauga nuo perkrovų ir trumpųjų jungimų
    • Tinkamas trifaziams tinklams: taip

    Funkcijos

    • Apsauga nuo perkrovų – automatiškai atjungia grandinę, kai srovė viršija leistiną ribą ir gali pažeisti laidus ar įrangą
    • Apsauga nuo trumpojo jungimo – greitai nutraukia elektros tiekimą avarijos metu, apsaugodama instaliaciją ir prijungtus įrenginius
    • Trijų fazių apsauga (3P) – vienu metu apsaugo visas tris fazes, užtikrindama saugų trifazių elektros tinklų darbą
    • C charakteristika – tinkama grandinėms su vidutinėmis paleidimo srovėmis, tokioms kaip elektros varikliai, siurbliai ir ventiliatoriai
    • 6kA išjungimo geba – leidžia saugiai atjungti dideles trumpojo jungimo sroves ir padidina sistemos saugumą
    • Montavimas ant DIN bėgelio – užtikrina greitą ir patogų įrengimą elektros paskirstymo skyduose
    • Rankinis įjungimas ir išjungimas – gali būti naudojamas ne tik apsaugai, bet ir grandinės atjungimui techninės priežiūros metu

    Naudojimas

    • Buitiniam vartotojui: Tinka individualių namų, garažų, dirbtuvių ir ūkinių pastatų trifazių elektros grandinių apsaugai. Dažnai naudojamas trifazėms rozetėms, elektriniams šildymo įrenginiams, kompresoriams ar kitai galingesnei įrangai prijungti.
    • Elektromontuotojui: Naudojamas elektros skydų komplektavimui, naujų elektros instaliacijų įrengimui bei esamų automatinių jungiklių keitimui. Patikimas pasirinkimas trifazių linijų ir galios grandinių apsaugai.
    • Elektros inžinieriui: Tinka projektuojant gyvenamųjų, komercinių ir pramoninių objektų elektros paskirstymo sistemas. Gali būti naudojamas trifazių apkrovų, technologinių įrenginių ir maitinimo linijų apsaugai.
    • Pramonės ir verslo objektams: Skirtas elektros variklių, siurblių, ventiliacijos sistemų, kompresorių, gamybinių įrenginių ir kitų trifazių apkrovų apsaugai nuo perkrovų bei trumpųjų jungimų.
    • Elektros skydų gamintojams: Tinka naujų paskirstymo, valdymo ir automatikos skydų komplektavimui, kai reikalinga patikima trifazių grandinių apsauga pagal IEC/EN 60898-1 standartą.

    Pliusai

    • Trijų fazių apsauga viename įrenginyje
    • 6kA išjungimo geba – užtikrina patikimą apsaugą nuo trumpųjų jungimų
    • Paprastas montavimas ant DIN bėgelio
    • Gali būti naudojamas namuose, dirbtuvėse, komerciniuose bei pramoniniuose objektuose

    Minusai

    • Apsaugai nuo elektros nuotėkio reikalingas papildomas RCCB arba RCBO įrenginys
    • Netinka itin didelėms trumpojo jungimo srovėms
    • Neskirtas įtampos kontrolei – neapsaugo nuo įtampos svyravimų, viršįtampių ar fazių dingimo



    Ar šis automatas turi nuotėkio srovės apsaugą?

    • Ne, tai standartinis MCB automatinis jungiklis, apsaugantis nuo perkrovų ir trumpųjų jungimų. Apsaugai nuo elektros nuotėkio papildomai reikalingas RCCB arba RCBO įrenginys.

    Kur dažniausiai naudojamas šis jungiklis ?

    • Šis modelis dažniausiai naudojamas trifazių elektros linijų, elektros variklių, siurblių, ventiliacijos sistemų, komercinių objektų bei pramoninių įrenginių apsaugai.

    Ką reiškia C charakteristika?

    • C charakteristikos automatai suveikia esant maždaug 5–10 kartų didesnei srovei už nominalią. Jie puikiai tinka grandinėms su vidutinėmis paleidimo srovėmis, pavyzdžiui, varikliams, siurbliams ir ventiliatoriams.

    Ar galima naudoti šį automatą gyvenamajame name?

    • Taip, tinka trifazių grandinių apsaugai individualiuose namuose, garažuose, dirbtuvėse ar pagalbiniuose pastatuose.
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
