  • Skydinis CO2 valdiklis su 2 relėmis | 0–5000 ppm | 24 VDC | 48×48 mm | su išoriniu jutikliu | EL-ZGCJ

    Kodas: EL-ZGCJ

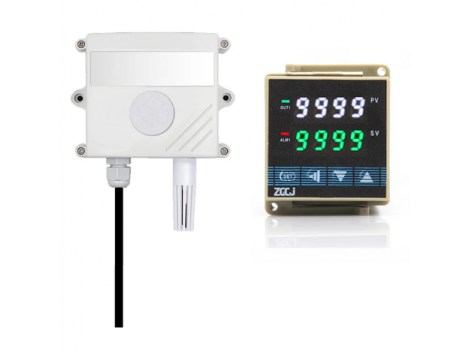

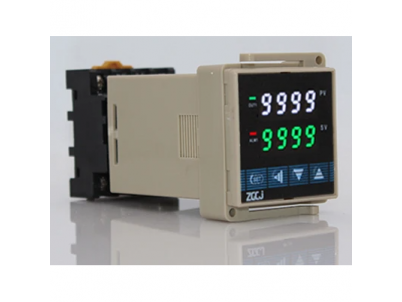

    EL-ZGCJ – skydinis anglies dioksido (CO2) valdiklis su išoriniu jutikliu ir dviem relės išėjimais. Jis nuolat rodo CO2 koncentraciją ir pagal nustatytas ribas pats įjungia arba išjungia ventiliatorių, CO2 generatorių ar signalizaciją. Skirtas šiltnamiams, gyvulininkystės ir pramonės patalpoms.

  • Skydinis CO2 valdiklis su 2 relėmis | 0–5000 ppm | 24 VDC | 48×48 mm | su išoriniu jutikliu | EL-ZGCJ

    EL-ZGCJ – skydinis anglies dioksido (CO2) valdiklis su išoriniu jutikliu ir dviem relės išėjimais. Jis nuolat rodo CO2 koncentraciją ir pagal nustatytas ribas pats įjungia arba išjungia ventiliatorių, CO2 generatorių ar signalizaciją. Skirtas šiltnamiams, gyvulininkystės ir pramonės patalpoms.

    Pagrindinė mintis:
    Kai reikia ne tik matyti CO2 lygį, bet ir automatiškai reaguoti, paprasčiausias sprendimas – valdiklis su relėmis. EL-ZGCJ nereikia PLC ar programavimo: nustatote žemą ir aukštą ribą, o relės tiesiogiai perjungia vėdinimą ar CO2 dozavimą.
    Diapazonas
    0–5000 ppm
    Išėjimai
    2 relės, 3 A / 220 V
    Maitinimas
    24 VDC
    Korpusas
    48×48 mm priekis

    Veikimo principas

    Išorinis jutiklis montuojamas matuojamoje patalpoje, o valdiklis – skydo durelėse ar valdymo spintoje. Valdiklis maitinamas 24 VDC, jutiklis su juo sujungiamas kabeliu.

    Dviejų eilučių ekrane rodoma esama CO2 koncentracija ir nustatyta riba. Vartotojas valdiklio mygtukais nustato žemo ir aukšto aliarmo ribas.

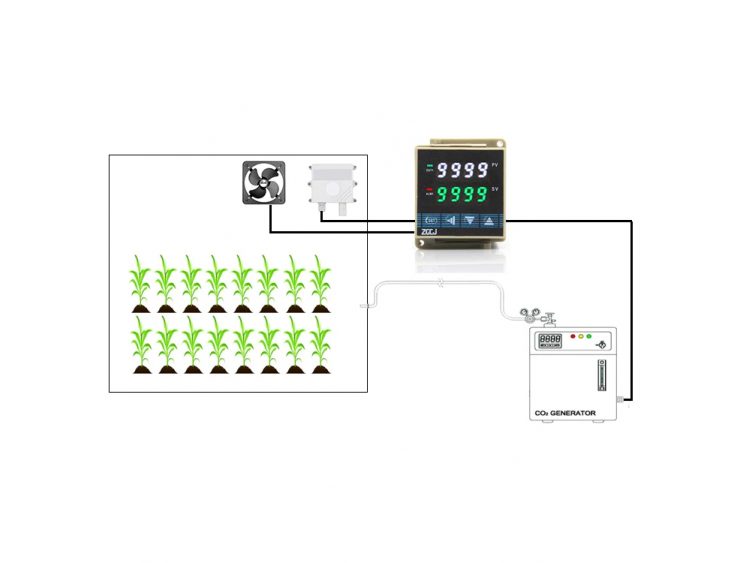

    Kai CO2 pakyla virš aukštos ribos, aukšto aliarmo relė įjungia, pavyzdžiui, ventiliatorių; kai nukrenta žemiau žemos ribos, žemo aliarmo relė gali įjungti CO2 generatorių šiltnamyje.

    Kuo naudingas EL-ZGCJ?
    Tai savarankiška CO2 valdymo grandinė be PLC: jutiklis, ekranas ir dvi relės viename sprendime. Tinka ten, kur reikia patikimai palaikyti CO2 lygį be sudėtingos automatikos.

    Techninės specifikacijos

    Prekės tipas Skydinis CO2 valdiklis su išoriniu jutikliu
    Prekės kodas EL-ZGCJ
    Matavimo diapazonas 0–5000 ppm
    Tikslumas ±(50 ppm + 3 % FS) esant 25 °C
    Reakcijos laikas < 30 s
    Išėjimai 2 relės: žemo ir aukšto aliarmo
    Relių komutacinė geba 3 A, 220 V
    Maitinimas 24 VDC
    Ekranas 2 eilučių LED, esama vertė ir nustatyta riba
    Darbo temperatūra −10…+50 °C
    Darbo drėgmė 0–80 % RH

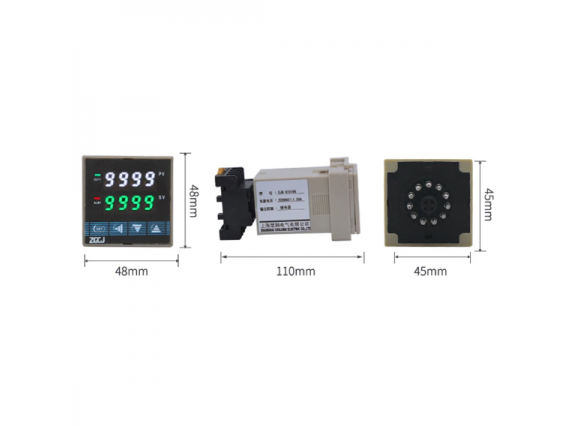

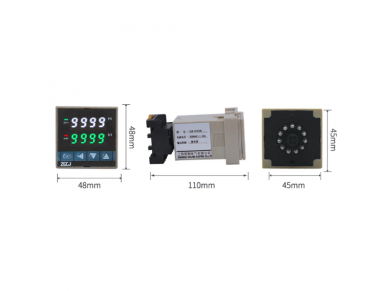

    Valdiklio matmenys 48×48 mm priekis, 110 mm gylis su lizdu

    Pagrindinės funkcijos

    • Dvi programuojamos relės – žemo ir aukšto CO2 lygio valdymas vienu prietaisu.
    • Rodmenys ekrane – esama CO2 vertė ir riba matomos be kompiuterio.
    • Diapazonas iki 5000 ppm – tinka šiltnamių CO2 dozavimui ir gyvulininkystės patalpoms.
    • Išorinis jutiklis – valdiklis lieka skyde, jutiklis – matavimo vietoje.
    • 24 VDC maitinimas – jungiamas prie standartinio automatikos maitinimo šaltinio.

    Kur naudojamas?

    • Šiltnamiai su CO2 generatoriumi
    • Kiaulidės, karvidės, paukštidės
    • Grybų auginimo patalpos
    • Fermentacijos patalpos
    • Sandėliai ir pramonės patalpos
    • Patalpos, kuriose reikia CO2 aliarmo signalo

    Naudojimas pagal poreikį

    Šiltnamio savininkui.
    Viena relė įjungia CO2 generatorių, kita – vėdinimą, todėl CO2 lygis palaikomas be rankinio darbo.
    Fermos savininkui.
    Kai CO2 tvarte pakyla, ventiliatorius įsijungia automatiškai.
    Elektrikui, renkančiam valdymo skydą.
    48×48 mm valdiklis telpa skydo durelėse, o relės tiesiogiai perjungia kontaktorių ritę.

    Praktinis panaudojimas

    Jeigu šiltnamyje norite palaikyti 800–1200 ppm CO2, žemo aliarmo ribą nustatykite 800 ppm, o šia rele valdykite CO2 generatorių. Aukšto aliarmo ribą nustatykite 1200 ppm ir per kontaktorių įjunkite vėdinimą. Taip CO2 lygis laikomas tarp dviejų ribų be PLC.

    Pliusai

    • Dvi relės viename valdiklyje
    • Nereikia PLC ar programavimo
    • Ekranas su esama verte ir riba
    • Diapazonas iki 5000 ppm
    • Kompaktiškas 48×48 mm priekis
    • Reakcija greitesnė nei 30 s

    Minusai / ribojimai

    • Nėra Modbus ar analoginio išėjimo – duomenų į SCADA nesiunčia
    • Reikia atskiro 24 VDC maitinimo šaltinio
    • Relių 3 A neužtenka galingam varikliui – jungiama per kontaktorių
    • Tai valdymo prietaisas, o ne darbo saugos dujų detektorius

    Saugos ir montavimo pastabos

    • Montavimą ir jungimą atlieka kvalifikuotas elektrikas, išjungus maitinimą.
    • Relėmis tiesiogiai neperjunkite didesnės nei 3 A apkrovos – varikliams ir šildytuvams naudokite kontaktorių.
    • Kontaktoriaus ritei ar indukcinei apkrovai naudokite RC slopintuvą, kad tausotumėte relės kontaktus.
    • Jutiklį montuokite toliau nuo CO2 generatoriaus išmetimo ir oro įtekėjimo vietų.
    • Jutiklio kabelį tieskite atskirai nuo galios kabelių.
    • Jeigu CO2 gali kelti pavojų žmonėms, papildomai naudokite sertifikuotą dujų detektorių su aliarmu.

    Greitas pasirinkimo gidas

    0–5000 ppm
    2 relės 3 A
    24 VDC
    48×48 mm
    Tinka, kai reikia:
    • automatiškai įjungti ventiliatorių pagal CO2
    • palaikyti CO2 lygį šiltnamyje tarp dviejų ribų
    • paprasto valdymo be PLC
    Patikrinkite prieš naudojimą:
    • ar turite 24 VDC maitinimo šaltinį
    • kokia valdomos apkrovos srovė (virš 3 A – kontaktorius)
    • ar nereikia duomenų perdavimo į SCADA (tada rinkitės Modbus keitiklį)
    Svarbus priminimas: valdiklis perjungia įrenginius pagal CO2, bet nepakeičia darbo saugos dujų detektoriaus su sertifikuota signalizacija.

    DUK

    Ar galima valdyti ventiliatorių tiesiogiai?
    Taip, jei jo srovė neviršija 3 A; galingesniems – per kontaktorių.
    Ar valdiklis siunčia duomenis į kompiuterį?
    Ne, jis neturi Modbus ar analoginio išėjimo.
    Kokio maitinimo reikia?
    24 VDC, pavyzdžiui, iš DIN bėgelio maitinimo šaltinio.
    Ar galima nustatyti dvi skirtingas ribas?
    Taip, atskirai žemo ir aukšto aliarmo relei.
    Kur montuojamas jutiklis?
    Matuojamoje patalpoje, apie 1–1,5 m aukštyje, toliau nuo oro tiekimo angų.
    Ar tinka šiltnamio CO2 generatoriui valdyti?
    Taip, žemo aliarmo relė gali įjungti generatorių, kai CO2 nukrenta žemiau ribos.

    Skydinis CO2 valdiklis su 2 relėmis | EL-ZGCJ

    CO2 valdiklis su išoriniu jutikliu, ekranu ir dviem relėmis 3 A. Matuoja 0–5000 ppm ir be PLC valdo vėdinimą, CO2 generatorių ar signalizaciją šiltnamyje, fermoje ar pramonės patalpoje.
