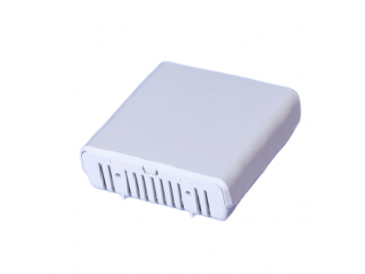

Kambarinis VOC jutiklis | 4–20 mA, 0–10 V DC, Modbus RS485 | oro kokybės matavimas
Kodas: SKU#165269503298491561Kaina 133.10 € su PVM( 110.00 € be PVM )Sieninis VOC jutiklis matuoja patalpos oro užterštumą lakiaisiais organiniais junginiais. Signalą perduoda per 4–20 mA, 0–10 V DC arba Modbus RS485 – vėdinimui valdyti pagal poreikį.
-
Kambarinis VOC jutiklis su 4–20 mA, 0–10 V DC ir Modbus RS485 išėjimais
Kambarinis VOC jutiklis matuoja lakiųjų organinių junginių (VOC) kiekį patalpos ore ir paverčia jį standartiniu valdymo signalu. Montuojamas ant sienos, toje zonoje, kur žmonės praleidžia daugiausia laiko. Turi tris išėjimus – 4–20 mA, 0–10 V DC ir Modbus RS485, todėl jungiamas prie rekuperatoriaus ar vėdinimo įrenginio valdiklio, PLC arba pastato valdymo sistemos (BMS).
⚠ Matavimo diapazonas, maitinimo įtampa ir Modbus registrų žemėlapis šiame apraše nenurodyti – prieš jungdami juos patikrinkite su preke pateiktame tiekėjo duomenų lape.Pagrindinė mintis:
VOC jutiklis leidžia vėdinti pagal realų oro užterštumą, o ne pagal laikmatį. Kai ore daugėja kvapų, valymo priemonių, dažų ar baldų išskiriamų medžiagų, signalas didėja ir valdiklis padidina oro kiekį. Kai oras švarus, ventiliatoriai sulėtėja ir taupoma šildymo bei elektros energija. Trys išėjimų tipai leidžia tą patį jutiklį naudoti ir paprastoje analoginėje, ir tinklinėje sistemoje.Matuoja
VOC (oro kokybė)Analoginiai išėjimai
4–20 mA / 0–10 V DCSkaitmeninė sąsaja
Modbus RS485Montavimas
Ant sienosVeikimo principas
VOC – tai bendras daugelio lakiųjų organinių medžiagų pavadinimas: tirpiklių, kvapų, valymo priemonių, žmonių veiklos metu išsiskiriančių junginių. Tokio tipo jutikliai paprastai naudoja puslaidininkinį (metalo oksido) jutiklio elementą, kurio varža kinta, kai ant jo patenka oksiduojamos dujos. Elektronika šį pokytį perskaičiuoja į oro kokybės rodiklį.
Rezultatas pateikiamas trimis būdais: srovės signalu 4–20 mA (atsparus ilgiems kabeliams ir trukdžiams), įtampos signalu 0–10 V DC (tinka daugumai vėdinimo valdiklių ir dažnio keitiklių) ir per Modbus RS485 (skaitmeninis ryšys, kai keli jutikliai jungiami viena magistrale).
VOC jutiklis neišskiria atskirų medžiagų ir tiesiogiai nematuoja CO₂ – jis rodo bendrą oro užterštumo tendenciją. Būtent to reikia vėdinimui valdyti pagal poreikį (DCV).
Kuo naudingas VOC jutiklis?
Jis reaguoja į tai, ką žmonės jaučia kaip tvankų ar kvapnų orą, net kai CO₂ lygis dar normalus: po valymo, remonto, gaminant maistą ar naujais baldais apstatytose patalpose. Vėdinimas sustiprinamas tada, kai jo tikrai reikia.Techninės specifikacijos
Prekės tipas Kambarinis VOC jutiklis Matuojamas dydis Lakieji organiniai junginiai (VOC), bendras oro kokybės rodiklis Montavimas Ant sienos patalpoje Analoginis srovės išėjimas 4–20 mA Analoginis įtampos išėjimas 0–10 V DC Skaitmeninė sąsaja RS485, Modbus protokolas Matavimo diapazonas, maitinimas, Modbus registrai Pagal tiekėjo duomenų lapą Pagrindinės funkcijos
- Išėjimas 4–20 mA – stabilus signalas ilgose linijose, nutrūkusį laidą lengva atpažinti (0 mA).
- Išėjimas 0–10 V DC – tiesioginis jungimas prie vėdinimo valdiklių, EC ventiliatorių ar dažnio keitiklių analoginio įėjimo.
- Modbus RS485 – keli jutikliai vienoje magistralėje, duomenys tiesiai į PLC ar BMS.
- Bendras VOC rodiklis – reaguoja į kvapus, tirpiklius, valymo priemones ir žmonių veiklą.
- Vėdinimas pagal poreikį – ventiliatorių greitis keičiamas pagal faktinį oro užterštumą.
- Energijos taupymas – be reikalo neišmetamas pašildytas ar atvėsintas oras.
- Sieninis montavimas – matuojama ten, kur kvėpuoja žmonės.
- Universalumas – tas pats jutiklis tinka ir analoginei, ir tinklinei sistemai.
Kuo skiriasi nuo panašių?
CO₂ jutiklis matuoja tik anglies dioksidą (žmonių buvimą); VOC jutiklis reaguoja ir į kvapus, tirpiklius, valymo priemones. Dujų nuotėkio detektorius skirtas pavojingoms koncentracijoms aptikti ir signalizacijai; VOC jutiklis – komfortui ir vėdinimo valdymui. Kanalinis VOC jutiklis matuoja ištraukiamo oro vidurkį ortakyje; kambarinis – konkrečioje patalpoje. Kur naudojamas?
- Biurai ir atviros darbo erdvės
- Mokyklų klasės ir darželiai
- Posėdžių ir konferencijų salės
- Butai ir namai su rekuperatoriumi
- Viešbučių kambariai
- Sporto salės ir persirengimo patalpos
Naudojimas pagal poreikį
Pradedančiajam.
Paprasčiausia jungti 0–10 V DC išėjimą prie rekuperatoriaus ar vėdinimo valdiklio analoginio įėjimo – tereikia maitinimo ir signalo laidų.Pažengusiam montuotojui.
Ilgoms linijoms rinkitės 4–20 mA, o kelis jutiklius sujunkite Modbus RS485 magistrale su ekranuotu vytos poros kabeliu.Energetikui / projektuotojui.
VOC jutiklį derinkite su CO₂ jutikliu: CO₂ rodo žmonių skaičių, VOC – kitus teršalus. Taip DCV sistema reaguoja į abu veiksnius.Praktinis panaudojimas
Biuro posėdžių salė vėdinama rekuperatoriumi. Jutiklio 0–10 V DC išėjimas prijungiamas prie rekuperatoriaus valdiklio analoginio įėjimo: kai po susitikimo ar valymo VOC lygis pakyla, valdiklis padidina ventiliatorių greitį, o tuščioje salėje grąžina minimalų režimą.Pliusai / privalumai
- Trys išėjimų tipai viename jutiklyje
- Tinka vėdinimui pagal poreikį (DCV)
- Reaguoja į kvapus ir tirpiklius, kurių CO₂ jutiklis nemato
- Paprastas integravimas į PLC ar BMS per Modbus
- 4–20 mA signalas tinka ilgoms linijoms
- Matuoja tiesiai žmonių buvimo zonoje
Minusai / ribojimai
- Rodo bendrą VOC lygį, atskirų medžiagų neišskiria
- Nematuoja CO₂ – žmonių buvimui vertinti reikia CO₂ jutiklio
- Puslaidininkiniams VOC jutikliams po įjungimo paprastai reikia įšilimo laiko
- Diapazonas ir maitinimas tikslinami pagal tiekėjo duomenų lapą
Saugos ir montavimo pastabos
- ⚡ Jungimo darbus atlikite atjungę valdymo skydo maitinimą; montuoja kvalifikuotas elektrikas.
- ⚠ Prieš jungdami patikrinkite maitinimo įtampą ir išėjimo tipą pagal duomenų lapą – netinkama įtampa gali sugadinti elektroniką.
- ⚠ RS485 linijai naudokite ekranuotą vytos poros kabelį, magistralės galuose – galinius rezistorius pagal sistemos reikalavimus.
- ⚠ VOC jutiklis nėra dujų nuotėkio ar sprogumo detektorius – be Ex sertifikato sprogioje aplinkoje nenaudoti.
- ⚠ Nemontuokite prie durų, langų, šildytuvų ar tiesiai virš spausdintuvų – rodmenys bus iškraipyti.
Greitas pasirinkimo gidas
VOC – oro kokybė4–20 mA0–10 V DCModbus RS485Tinka, kai reikia:- vėdinti pagal realų oro užterštumą
- reaguoti į kvapus, tirpiklius ir valymo priemones
- analoginio arba Modbus signalo valdikliui
- matuoti konkrečioje patalpoje
Patikrinkite prieš pasirinkimą:- maitinimo įtampą ir srovės poreikį
- matavimo diapazoną ir jo atvaizdavimą 4–20 mA / 0–10 V
- Modbus adresą, ryšio greitį ir registrų žemėlapį
- montavimo vietą ir aukštį patalpoje
Svarbus priminimas: VOC jutiklis nepakeičia CO₂ jutiklio ir dujų nuotėkio signalizacijos: jis skirtas komfortui ir vėdinimui valdyti pagal poreikį.☝ Elsprendimai.eu rekomenduoja:- 24 V DC maitinimo šaltiniai ant DIN bėgelio – jei duomenų lape nurodytas 24 V DC maitinimas.
- CO₂ jutikliai – kai vėdinimą reikia valdyti ir pagal žmonių skaičių.
- Signalų keitikliai – kai valdiklis priima kitokį signalą.
- Daviklių ir jutiklių parinkimo gidas – kaip parinkti jutiklį savo sistemai.
DUK
Kuo VOC jutiklis skiriasi nuo CO₂ jutiklio?
CO₂ jutiklis rodo, kiek patalpoje susikaupė žmonių iškvėpto oro. VOC jutiklis reaguoja į kvapus, tirpiklius, valymo priemones ir kitus organinius junginius.Kurį išėjimą rinktis – 4–20 mA ar 0–10 V DC?
Ilgoms linijoms ir triukšmingai aplinkai – 4–20 mA. Kai valdiklis arti ir turi 0–10 V įėjimą – 0–10 V DC.Ar galima naudoti Modbus ir analoginį išėjimą vienu metu?
Tai priklauso nuo konkretaus įrenginio nustatymų – patikrinkite duomenų lape.Ar jutiklis aptinka dujų nuotėkį?
Ne. Tai oro kokybės jutiklis vėdinimui valdyti, o ne saugos detektorius. Sprogioje aplinkoje be Ex sertifikato jo naudoti negalima.Kur rasti Modbus registrų žemėlapį?
Jis pateikiamas tiekėjo duomenų lape. Jei jo neturite, susisiekite su mumis – padėsime gauti.Kiek laiko reikia po įjungimo?
Tokio tipo jutikliams paprastai reikia įšilimo laiko, kol rodmenys nusistovi. Tikslų laiką nurodo duomenų lapas.Šaltiniai: Gamintojas nenustatytas (tiekėjo prekė). Parametrai – pagal prekės pavadinimą ir bendrus VOC jutiklių veikimo principus; matavimo diapazonas ir maitinimas – pagal tiekėjo duomenų lapą. Tikrinta 2026-10-18.
Kambarinis VOC jutiklis vėdinimui pagal poreikį
Kambarinis VOC jutiklis matuoja patalpos oro kokybę ir perduoda signalą per 4–20 mA, 0–10 V DC arba Modbus RS485. Tinka biurams, mokykloms ir būstams su rekuperatoriumi, kur vėdinimas turi reaguoti į realų oro užterštumą.
