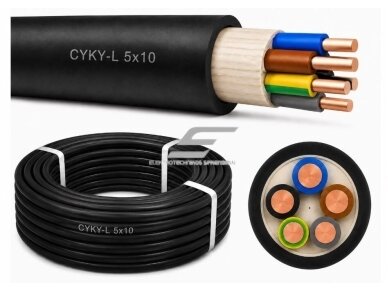

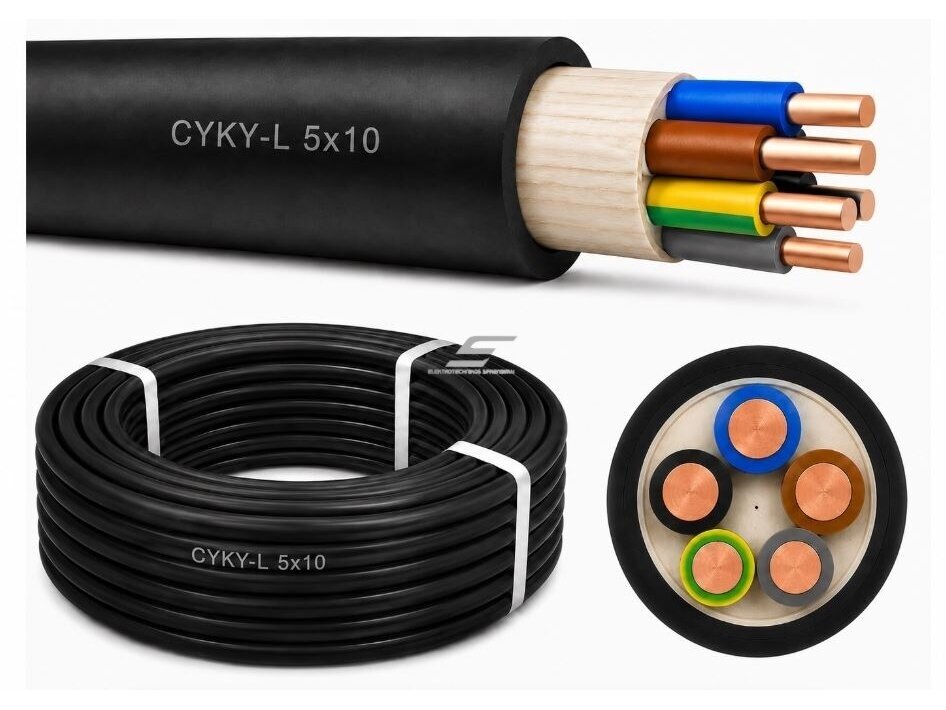

CYKY 5x10 | Varinis jėgos kabelis | CYKY-L 5*10 | 1m | juodas | 4779026554397

CYKY 5×10 mm² varinis jėgos kabelis – CYKY-L, 5 gyslos, juodas, parduodamas metrais

CYKY 5×10 mm² varinis jėgos kabelis skirtas elektros energijai perduoti stacionariose elektros instaliacijose. Kabelį sudaro penkios varinės gyslos, kurių kiekvienos vardinis skerspjūvis yra 10 mm². Jis gali būti naudojamas pastatų elektros įvadams, paskirstymo skydams, trifaziams vartotojams, dirbtuvių įrangai ir kitoms galios grandinėms, kai tokį kabelį numato elektros projektas ir elektrotechniniai skaičiavimai.

• Penkios varinės gyslos – tinkama konstrukcija trifazėms grandinėms su neutraliu ir apsauginiu laidininku.
• 10 mm² kiekvienos gyslos skerspjūvis – galios perdavimui, kai tokį skerspjūvį pagrindžia skaičiavimai.
• Variniai laidininkai – geras elektrinis laidumas ir mažesnė laidininko varža, palyginti su tokio pat skerspjūvio aliuminio laidininku.
• Patikimas kontaktinis sujungimas – varis plačiai suderinamas su elektros aparatų gnybtais ir kabelių antgaliais.
• Juodas bendras apvalkalas – saugo kabelio vidines gyslas pagal konkrečią gaminio konstrukciją.
• Parduodamas metrais – galima pasirinkti konkrečiai trasai reikalingą ilgį.
• Tinka stacionarioms elektros instaliacijoms – įvadams, paskirstymo grandinėms ir galios vartotojams.

• Gyvenamųjų ir komercinių pastatų elektros įvaduose – kai pagal projektą reikalingas 5×10 mm² varinis kabelis.
• Paskirstymo skydų sujungimui – tarp pagrindinio ir antrinių elektros skydų.
• Trifazių įrenginių maitinimui – kai reikalingos trys fazės, neutralas ir apsauginis laidininkas.
• Dirbtuvėse ir gamybinėse patalpose – staklių, kompresorių, siurblių ar kitos įrangos maitinimui pagal skaičiavimus.
• Saulės elektrinių AC dalyje – inverterio ar paskirstymo įrangos kintamosios srovės grandinėse, jeigu tai numatyta projekte.
• Elektromobilių įkrovimo sistemose – trifazei maitinimo linijai, kai skerspjūvis parinktas pagal stotelės galią ir trasą.
• Generatorių ir rezervinio maitinimo sistemose – stacionarioms galios grandinėms.
• Siurblinėse, katilinėse ir techninėse patalpose – galios įrangos arba vietinio skydo maitinimui.
• Automatikos ir valdymo skyduose – įvadinėms arba galios grandinėms.
• Elektros rekonstrukcijos darbuose – keičiant ar įrengiant naujas stacionarias galios linijas.

Pavyzdžiui, nuo pagrindinio pastato elektros skydo reikia nutiesti trifazę maitinimo liniją iki atskiro dirbtuvių paskirstymo skydo. Projektuotojas arba elektrikas apskaičiuoja linijos apkrovą, ilgį, įtampos kritimą, klojimo būdą, aplinkos temperatūrą ir apsaugos aparatą.

Jeigu skaičiavimai patvirtina 5×10 mm² varinį kabelį, trys gyslos gali būti naudojamos fazėms, viena neutraliam laidininkui, o viena apsauginiam PE laidininkui. Galutinis prijungimas atliekamas pagal gyslų spalvinį žymėjimą, elektros schemą ir prijungiamos įrangos reikalavimus.

Gyvenamajam namui: gali būti naudojamas įvadui, garažo, ūkinio pastato ar atskiro paskirstymo skydo maitinimui.

Dirbtuvėms: tinka trifazių įrenginių, kompresorių, staklių arba vietinio elektros skydo linijai, jeigu skerspjūvis pagrįstas skaičiavimais.

Komerciniam objektui: gali būti naudojamas stacionariose galios paskirstymo grandinėse.

Saulės elektrinei: gali būti naudojamas AC pusėje tarp inverterio ir paskirstymo įrangos, jeigu tai numatyta projekte.

Elektromobilio įkrovimo stotelei: gali būti naudojamas trifazei maitinimo linijai, tačiau skerspjūvis turi būti apskaičiuotas pagal galią, linijos ilgį ir klojimo sąlygas.

• 5×10 mm² nelaikomas viena 50 mm² gysla.
• Kabelio negalima rinktis vien pagal automatinio jungiklio nominalą.
• Negalima vertinti tik įrenginio galios, neapskaičiavus realios srovės ir darbo režimo.
• Ilgose linijose negalima ignoruoti įtampos kritimo.
• Negalima taikyti vienos srovės reikšmės visiems klojimo būdams.
• Negalima naudoti kabelio lauke ar grunte, jeigu to nepatvirtina gamintojo dokumentacija.
• Negalima prijungti 10 mm² gyslos prie per mažo gnybto.
• Negalima ignoruoti kabelių grupavimo ir aplinkos temperatūros korekcijos koeficientų.

Leistina kabelio apkrova negali būti nustatoma vien pagal žymėjimą 5×10 mm². Ji priklauso nuo kabelio konstrukcijos, izoliacijos, klojimo būdo, aplinkos temperatūros, grupavimo, linijos ilgio, įtampos kritimo, trumpojo jungimo sąlygų ir apsaugos aparato.

• Patikrinkite skaičiuojamąją apkrovos srovę.
• Įvertinkite klojimo būdą – ore, vamzdyje, kanale, konstrukcijoje ar kitu būdu.
• Apskaičiuokite įtampos kritimą, ypač ilgesnėse linijose.
• Patikrinkite apsaugos aparato vardinę srovę ir charakteristiką.
• Įvertinkite trumpojo jungimo terminį atsparumą.
• Patikrinkite gnybtų leistiną laidininko skerspjūvį.
• Vadovaukitės konkretaus gamintojo techniniais duomenimis ir elektros projektu.
• Montavimą turi atlikti kvalifikuotas elektrikas.

• Prieš montavimą atjunkite elektros maitinimą ir apsaugokite grandinę nuo netyčinio įjungimo.
• Nepažeiskite kabelio apvalkalo transportuojant, tempiant ar tvirtinant trasoje.
• Laikykitės minimalaus lenkimo spindulio, nurodyto konkretaus gamintojo.
• Nespauskite kabelio per stipriai laikikliais ir nepažeiskite izoliacijos.
• Gyslas paruoškite tinkamais įrankiais, neįpjaudami varinio laidininko.
• Naudokite tinkamus kabelių antgalius, jeigu jų reikalauja laidininko konstrukcija ar prijungiamas aparatas.
• Kontaktus priveržkite gamintojo nurodytu sukimo momentu.
• Prieš įjungimą atlikite privalomus elektros instaliacijos matavimus.

Greitas pasirinkimo gidas

CYKY 5×10 mm² varinį kabelį rinkitės tada, kai elektros projekte numatytas penkių gyslų 10 mm² varinis jėgos kabelis stacionariai trifazei elektros grandinei.

CYKY 5×10 mm² varinis kabelis trifazėms galios grandinėms

CYKY 5×10 varinis jėgos kabelis skirtas stacionarioms elektros instaliacijoms, kuriose reikalingos penkios 10 mm² varinės gyslos. Jis gali būti naudojamas pastatų įvadams, paskirstymo skydams, trifaziams įrenginiams, dirbtuvėms, komercinėms patalpoms, saulės elektrinių AC grandinėms, elektromobilių įkrovimo sistemoms ir kitoms galios paskirstymo linijoms.

Dėl penkių varinių gyslų, 10 mm² skerspjūvio, juodo išorinio apvalkalo ir pardavimo metrais kabelį galima pritaikyti skirtingo ilgio elektros trasoms. Galutinį kabelio tinkamumą konkrečiai apkrovai ir montavimo vietai turi patvirtinti elektrotechninis skaičiavimas, elektros projektas ir konkretaus gamintojo techniniai duomenys.
