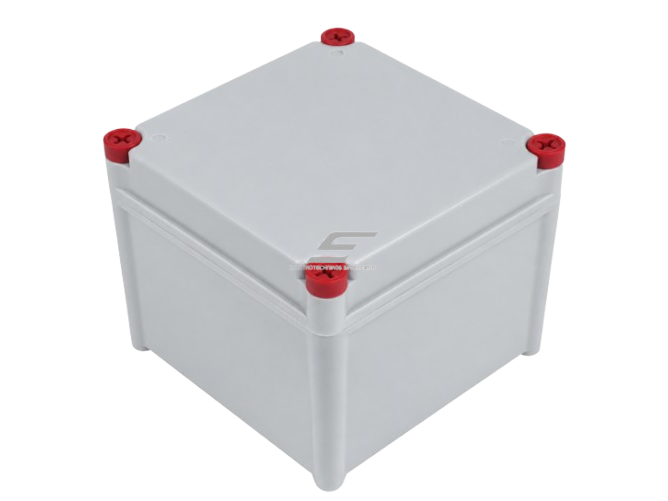

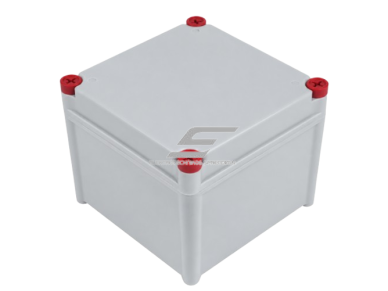

Kompaktiška hermetinė elektros instaliacijos paskirstymo ir jungimo dėžutė, pagaminta iš pilkos RAL 7035 spalvos ABS plastiko. Skirta elektros laidų jungtims, gnybtams, nedideliems elektronikos komponentams ir automatikos mazgams apsaugoti nuo aplinkos poveikio. 100 × 100 × 80 mm korpusas pasižymi IP67 apsauga nuo dulkių ir vandens, IK07 mechaniniu atsparumu ir darbiniu temperatūros diapazonu nuo −20 °C iki +70 °C. Dangtis sandarinamas balta silikoninės putų gumos tarpine ir tvirtinamas raudonais stiklo pluoštu armuoto nailono varžtais. Komplekte yra tvirtinimo varžtai. Kabelių riebokšliai, gnybtai, DIN bėgelis ir montažinė plokštė į komplektą neįeina.

Pagrindinė mintis:
Elektros jungtims ir elektronikos komponentams reikalingas tinkamai apsaugotas korpusas, ypač kai įranga montuojama drėgnoje, dulkėtoje ar pramoninėje aplinkoje. 100 × 100 × 80 mm ABS dėžutė suteikia kompaktišką erdvę individualiai komplektuojamam elektros arba automatikos mazgui. IP67 apsaugos klasė, silikoninė sandarinimo tarpinė ir IK07 mechaninis atsparumas padeda apsaugoti viduje esančią įrangą, o iš anksto numatytos tvirtinimo vietos palengvina dėžutės įrengimą. Kabelių įvadai ir vidiniai komponentai parenkami atskirai pagal konkretaus projekto poreikius.

Kuo naudinga ši dėžutė?
Tai universalus apsauginis korpusas, kurio vidinę komplektaciją galima parinkti individualiai. Dėžutė tinka tiek paprastiems laidų sujungimams, tiek nedideliems elektronikos ar automatikos mazgams. IP67 apsaugos klasė, IK07 mechaninis atsparumas ir silikoninė dangčio tarpinė leidžia naudoti korpusą ten, kur svarbu apsaugoti įrangą nuo dulkių, drėgmės ir mechaninio poveikio. Komplekte esantys varžtai palengvina korpuso surinkimą ir montavimą.

• IP67 apsauga – apsauga nuo dulkių ir laikino panardinimo į vandenį pagal nustatytas bandymo sąlygas.
• IK07 mechaninis atsparumas – korpuso atsparumas 2 J energijos mechaniniam smūgiui.
• ABS plastiko konstrukcija – elektrai nelaidus, korozijai atsparus korpusas.
• Silikoninė sandarinimo tarpinė – padeda užtikrinti sandarų dangčio ir pagrindo sujungimą.
• PA6-GF30 dangčio varžtai – nailono konstrukciniai elementai su 30 % stiklo pluošto užpildu.
• RAL 7035 pilka spalva – neutrali techninės įrangos korpuso spalva.
• Kompaktiški matmenys – 100 × 100 × 80 mm korpusas nedideliems elektros ir elektronikos mazgams.

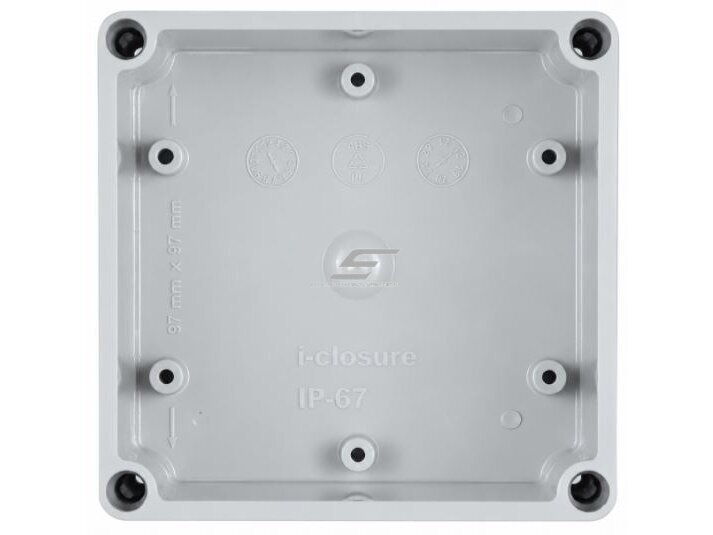

• Numatytos tvirtinimo vietos – 97 × 97 mm montavimo skylių atstumai.
• Universalus vidinės įrangos parinkimas – galima montuoti projektui reikalingus komponentus, jei tam leidžia matmenys ir konstrukcija.
• Kabelių įvadų vietų pasirinkimas – angas galima įrengti atsižvelgiant į kabelių išdėstymą ir korpuso konstrukciją.
• Darbinė temperatūra – nuo −20 °C iki +70 °C.
• UL 94 HB degumo klasė – plastiko degumo charakteristika.
• Tvirtinimo varžtai komplekte – korpusas tiekiamas su montavimui skirtais varžtais.

• Elektros instaliacijos laidų sujungimo ir atšakų taškams
• Pramoninės automatikos nedideliems jungimo mazgams
• Jutiklių, daviklių ir signalinių kabelių sujungimams
• Apšvietimo maitinimo ir valdymo kabelių jungtims
• Siurblių, ventiliatorių ir kitų įrenginių prijungimo mazgams
• Elektronikos plokštėms ir nedideliems valdymo moduliams, įrengus tinkamus tvirtinimus
• IoT, telemetrijos ir ryšio sistemų elektronikos korpusams
• Gamybos įrenginių ir technologinių linijų elektros instaliacijai
• Rūsių, katilinių ir kitų drėgnesnių techninių patalpų instaliacijai
• Lauko elektros mazgams, kai montavimo sąlygos atitinka korpuso charakteristikas
• Individualiai komplektuojamiems elektronikos ir automatikos projektams

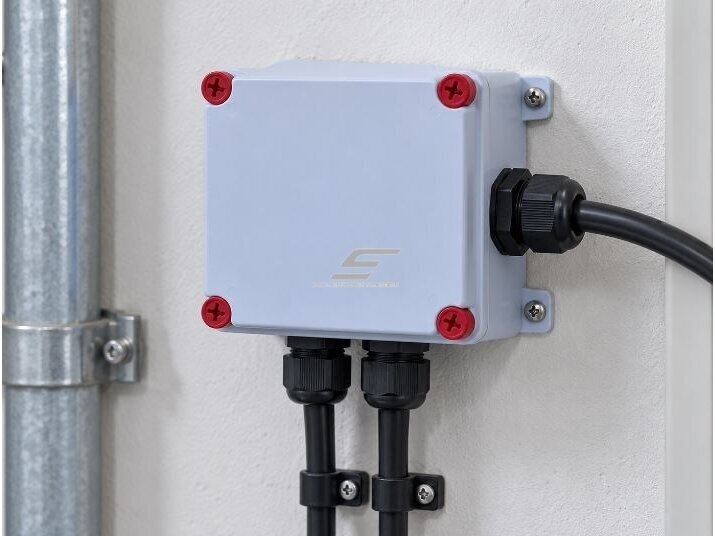

Pavyzdžiui, techninėje patalpoje reikia įrengti nedidelį laidų sujungimo tašką. 100 × 100 × 80 mm dėžutė pritvirtinama prie sienos arba įrangos konstrukcijos, naudojant numatytas montavimo angas. Pagal kabelių skaičių ir išorinį skersmenį parenkami atskirai įsigyjami sandarūs riebokšliai. Korpuso viduje įrengiami instaliacijai tinkami gnybtai arba kiti jungimo elementai, numatant jų patikimą tvirtinimą. Atlikus sujungimus, patikrinama silikoninė dangčio tarpinė ir dangtis uždaromas varžtais. Taip sukuriamas tvarkingas ir priežiūrai prieinamas elektros jungimo mazgas.

• ⚡ Prieš montuodami, prijungdami laidus ar atidarydami dėžutę, atjunkite elektros maitinimą ir patikrinkite, ar nėra įtampos.
• Dėžutę tvirtinkite naudojant konstrukcijoje numatytas tvirtinimo vietas.
• Montavimo skylių atstumai – 97 × 97 mm, angų skersmuo – Ø 3,6 mm.
• Kabelių įvadams naudokite tinkamai parinktus sandarius riebokšlius, atitinkančius kabelių išorinį skersmenį ir reikalaujamą IP klasę.
• Angas korpuse gręžkite tik numatytose vietose, nepažeisdami dangčio sandarinimo kontūro ir konstrukcinių elementų.
• Montuojant lauke, jei įmanoma, kabelius rekomenduojama įvesti iš apačios ir palikti lašėjimo kilpą.
• Viduje naudojami gnybtai ar kiti elektriniai komponentai turi būti tinkamai pritvirtinti ir atitikti numatytą elektros apkrovą.
• Prieš uždarydami patikrinkite, ar balta silikoninė tarpinė yra švari, nepažeista ir tinkamai įstatyta.
• Dangčio varžtus prisukite tolygiai, neviršydami plastikiniams tvirtinimo elementams tinkamo priveržimo momento.
• Neviršykite nurodyto −20 °C iki +70 °C darbinės temperatūros intervalo.
• Jeigu į korpusą montuojama šilumą skleidžianti elektronika, įvertinkite temperatūros padidėjimą uždaroje erdvėje.
• Elektros instaliacijos darbus turi atlikti kvalifikuotas specialistas, laikydamasis galiojančių saugos reikalavimų.

Greitas pasirinkimo gidas

Ką reiškia IP67 apsaugos klasė?
IP67 reiškia visišką apsaugą nuo dulkių ir atsparumą laikinam panardinimui į vandenį pagal IEC 60529 bandymo sąlygas. Galutinis sandarumas priklauso nuo tinkamai sumontuotų kabelių įvadų ir teisingai uždaryto dangčio.

Ką reiškia IK07?
IK07 mechaninio atsparumo klasė atitinka 2 J smūgio energiją pagal IEC 62262.

Ar dėžutė komplektuojama su varžtais?
Taip. Komplekte yra dangčio varžtai ir tvirtinimo varžtai. Techninėje specifikacijoje taip pat nurodyti papildomi DIN bėgelio tvirtinimo varžtai.

Ar komplekte yra kabelių riebokšliai?
Ne. Kabelių riebokšliai į komplektą neįeina. Juos reikia parinkti ir įsigyti atskirai pagal kabelių skersmenį bei reikiamą apsaugos klasę.

Ar komplekte yra gnybtai?
Ne. Gnybtai į komplektą neįeina. Jie parenkami atskirai pagal laidininkų skerspjūvį, elektrines charakteristikas ir jungimo schemą.

Ar dėžutė turi DIN bėgelį?
Ne. DIN bėgelis į komplektaciją neįtrauktas. Techninėje specifikacijoje nurodyti tik jo tvirtinimui skirti varžtai.

Ar komplekte yra montažinė plokštė?
Ne. Montažinė plokštė į komplektą neįeina. Vidinių komponentų tvirtinimas numatomas atskirai pagal projektą.

Ar dėžutėje yra dangčio sandarinimo tarpinė?
Taip. Dangčio sandarinimui naudojama balta silikoninės putų gumos tarpinė.

Iš kokios medžiagos pagaminti dangčio varžtai?
Raudoni dangčio varžtai pagaminti iš nailono 6 su 30 % stiklo pluošto užpildu (PA6-GF30).

Kokie yra dėžutės montavimo matmenys?

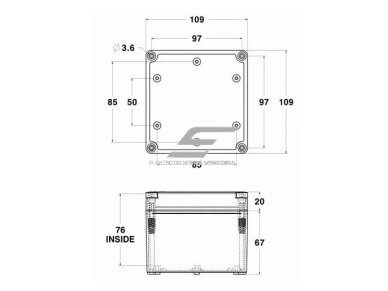

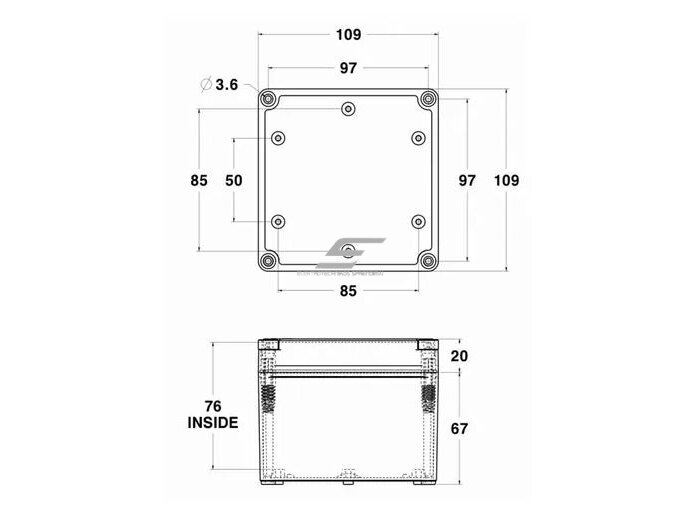

Nominalūs korpuso matmenys – 100 × 100 × 80 mm. Montavimo skylių atstumai – 97 × 97 mm, angų skersmuo – Ø 3,6 mm. Bendri išoriniai matmenys su tvirtinimo konstrukcija pagal brėžinį – 109 × 109 mm.

Ar galima dėžutę naudoti lauke?
IP67 apsaugos klasė ir nurodytos UV atsparumo savybės leidžia vertinti šio korpuso naudojimą lauko instaliacijoje. Ilgalaikiam naudojimui tiesioginėje saulėje būtina įvertinti konkrečius UV atsparumo reikalavimus ir tinkamai įrengti kabelių įvadus.

Kokiame temperatūros diapazone galima naudoti dėžutę?
Korpuso darbinės temperatūros diapazonas yra nuo −20 °C iki +70 °C. Viduje sumontuoti komponentai taip pat turi būti tinkami šioms sąlygoms.

Ar galima papildomai įrengti kabelių įvadus?
Taip, korpuso sienelėse galima įrengti kabelių įvadų angas. Būtina parinkti tinkamus sandarius riebokšlius ir nepažeisti konstrukcinių bei sandarinimo elementų.
