Membraninis kabelio įvadas (diafragma) | M9–M120 angoms | kabeliui Ø2–100 mm | pilkas | IP65 | HT HSS

Membraninis kabelio įvadas (diafragma) | M9–M120 angoms | kabeliui Ø2–100 mm | pilkas | IP65 | HT HSS 1

Membraninis kabelio įvadas (diafragma) | M9–M120 angoms | kabeliui Ø2–100 mm | pilkas | IP65 | HT HSS

Barkodas:

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

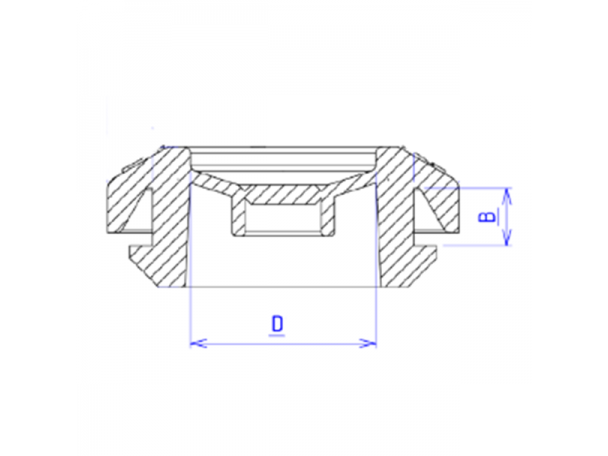

Matmenys	Kaina	Pirkti
D 2-7mm, B 1-3,5mm	Kaina 0.11 € su PVM ( 0.09 € be PVM )	Kodas: HSS-M9 Į krepšelį Pridėti į Mėgstamas
D 3-5mm, B 1,5-4,5mm	Kaina 0.13 € su PVM ( 0.11 € be PVM )	Kodas: HSS-M12 Į krepšelį Pridėti į Mėgstamas
D 5-10mm, B 1,5-4,5mm	Kaina 0.17 € su PVM ( 0.14 € be PVM )	Kodas: HSS-M16 Į krepšelį Pridėti į Mėgstamas
D 7-12mm, B 1,5-4,5mm	Kaina 0.21 € su PVM ( 0.17 € be PVM )	Kodas: HSS-M20 Į krepšelį Pridėti į Mėgstamas
D 8-15mm, B 1,5-4,5mm	Kaina 0.24 € su PVM ( 0.20 € be PVM )	Kodas: HSS-M25 Į krepšelį Pridėti į Mėgstamas
D 14-20mm, B 1,5-4,5mm	Kaina 0.41 € su PVM ( 0.34 € be PVM )	Kodas: HSS-M32 Į krepšelį Pridėti į Mėgstamas
D 20-28mm, B 1,5-4,5mm	Kaina 0.54 € su PVM ( 0.45 € be PVM )	Kodas: HSS-M40 Į krepšelį Pridėti į Mėgstamas
D 27-35mm, B 1,5-5,5mm	Kaina 0.98 € su PVM ( 0.81 € be PVM )	Kodas: HSS-M50 Į krepšelį Pridėti į Mėgstamas
D 24-45mm, B 1,5-5,5mm	Kaina 1.45 € su PVM ( 1.20 € be PVM )	Kodas: HSS-M60 Į krepšelį Pridėti į Mėgstamas
D 40-60mm, B 1,5-5,-mm	Kaina 2.20 € su PVM ( 1.82 € be PVM )	Kodas: HSS-M80 Į krepšelį Pridėti į Mėgstamas
D 52-90mm, B 1,5-6mm	Kaina 6.78 € su PVM ( 5.60 € be PVM )	Kodas: HSS-M100 Į krepšelį Pridėti į Mėgstamas
D 70-100mm, B 1,5-6mm	Kaina 7.79 € su PVM ( 6.44 € be PVM )	Kodas: HSS-M120 Į krepšelį Pridėti į Mėgstamas

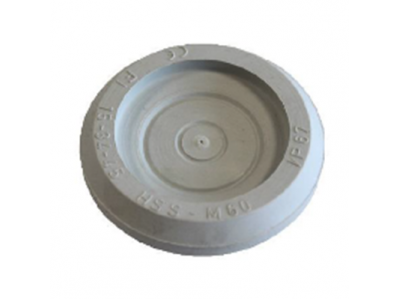

Pilkas membraninis kabelio įvadas HT HSS įspaudžiamas į apvalią angą korpuse ir sandarina vieną kabelį – angoms Ø9–120 mm, kabeliams Ø2–100 mm, IP65 (HSS-M100, HSS-M120 – IP54). Dydį rinkitės pagal angą (skaičius po M) ir išorinį kabelio Ø; variantų pasirinkime rodomas diapazonas, pvz. 1,5–4,5 mm, yra sienelės storis.

Prekės aprašymas

Membraninis kabelio įvadas (diafragma) | M9–M120 angoms | kabeliui Ø2–100 mm | pilkas | IP65 | HT HSS

HSS – HT Hi Tech Polymers (Suomija) membraninis kabelio įvadas (diafragma) iš TPE-SEBS be halogenų. Jis įspaudžiamas į apvalią angą korpuse, o membrana pradurama ar nukerpama pagal kabelį. 11 dydžių angoms nuo Ø9 iki Ø120 mm ir kabeliams nuo Ø2 iki Ø100 mm.

Pagrindinė mintis:
Diafragma sandarina be sriegio ir veržlės – pakanka apvalios angos ir teisingo dydžio. Renkantis svarbūs trys skaičiai: angos Ø (skaičius po M), išorinis kabelio Ø ir korpuso sienelės storis. Variantų pasirinkime rodomas diapazonas (pvz. 1,5–4,5 mm) yra sienelės storis, o ne kabelio Ø – kabelio Ø rasite lentelėje prie kiekvieno kodo.

Anga korpuse
Ø9–120 mm

Kabelio Ø
2–100 mm

IP
IP65 (M100, M120 – IP54)

Darbo temp.
−40…+130 °C

Veikimo principas

Pamatuokite angą korpuse ir išorinį kabelio Ø, parinkite kodą, kurio skaičius po M atitinka angos Ø.

Įspauskite diafragmą į angą, membraną pradurkite ar nukirpkite anga, šiek tiek mažesne už kabelio Ø, ir prakiškite kabelį.

Elastinga TPE-SEBS membrana apgaubia kabelį, o diafragmos kraštas užsandarina angą – IP65 (HSS-M100, HSS-M120 – IP54).

Kuo naudingas HT HSS įvadas?
Jis uždaro ir sandarina kabelio angą be sriegio, veržlės ir įrankių. Tai greitas sprendimas skyduose ir dėžutėse, kur anga jau išgręžta, o sienelė plona – nuo 1,0 mm (HSS-M9) iki 6,0 mm (HSS-M100, HSS-M120).

Techninės specifikacijos

Prekės tipas	Membraninis kabelio įvadas (diafragma), įspaudžiamas į apvalią angą
Gamintojas	HT Hi Tech Polymers Oy (Suomija)
Serija / kodai	HSS-M9, HSS-M12, HSS-M16, HSS-M20, HSS-M25, HSS-M32, HSS-M40, HSS-M50, HSS-M60, HSS-M100, HSS-M120
Žymėjimas	skaičius po M = montavimo angos Ø korpuse, mm; D – išorinis diafragmos Ø; H – aukštis; sienelė – korpuso sienelės storis
HSS-M9	anga Ø9 mm \| kabelis Ø2–7 mm \| sienelė 1,0–3,5 mm \| D 18 mm \| H 9 mm
HSS-M12	anga Ø12 mm \| kabelis Ø3–5 mm \| sienelė 1,5–4,5 mm \| D 22 mm \| H 11 mm
HSS-M16	anga Ø16 mm \| kabelis Ø5–10 mm \| sienelė 1,5–4,5 mm \| D 23,5 mm \| H 11 mm
HSS-M20	anga Ø20 mm \| kabelis Ø7–12 mm \| sienelė 1,5–4,5 mm \| D 27,5 mm \| H 11 mm
HSS-M25	anga Ø25 mm \| kabelis Ø8–15 mm \| sienelė 1,5–4,5 mm \| D 32,5 mm \| H 11 mm
HSS-M32	anga Ø32 mm \| kabelis Ø14–20 mm \| sienelė 1,5–4,5 mm \| D 44 mm \| H 15 mm
HSS-M40	anga Ø40 mm \| kabelis Ø20–28 mm \| sienelė 1,5–4,5 mm \| D 53 mm \| H 15 mm
HSS-M50	anga Ø50 mm \| kabelis Ø27–35 mm \| sienelė 1,5–5,5 mm \| D 65 mm \| H 21 mm
HSS-M60	anga Ø60 mm \| kabelis Ø24–45 mm \| sienelė 1,5–5,5 mm \| D 79 mm \| H 21 mm
HSS-M100	anga Ø100 mm \| kabelis Ø52–90 mm \| sienelė 1,5–6,0 mm \| D 122 mm \| H 20 mm
HSS-M120	anga Ø120 mm \| kabelis Ø70–100 mm \| sienelė 1,5–6,0 mm \| D 142 mm \| H 26 mm
Kabelių sk.	1 kabelis per diafragmą
Medžiaga	TPE-SEBS, be halogenų
Spalva	šviesiai pilka (RAL7035)
Darbo temperatūra	−40…+130 °C
Apsaugos laipsnis	IP65 (EN 60529); HSS-M100, HSS-M120 – IP54
Montavimas	įspaudžiama į apvalią angą; membrana pradurama / nukerpama pagal kabelį

Pagrindinės funkcijos

Sandarina be sriegio ir veržlės – pakanka apvalios angos
11 dydžių – angoms Ø9–120 mm, kabeliams Ø2–100 mm
Membrana pagal kabelį – praduriama ar nukerpama vietoje
IP65 – dydžiams HSS-M9…HSS-M60
TPE-SEBS be halogenų – darbui −40…+130 °C
Plonoms ir storesnėms sienelėms – nuo 1,0 iki 6,0 mm pagal dydį

Kur naudojamas?

Skirstomųjų ir automatikos skydų kabelių įvadai per dugną ar šoną
Paskirstymo ir jungiamosios dėžutės su išgręžtomis angomis
Ventiliacijos ir HVAC įrenginių valdymo korpusai
Siurblinių ir katilinių valdymo spintos
Mašinų korpusai ir valdymo pultai
Apšvietimo valdymo dėžutės
Stambių galios kabelių įvadai į spintas (HSS-M100, HSS-M120)

Naudojimas pagal poreikį

Skydų surinkėjui.
Angas galima gręžti standartiniais Ø, o įvadas parenkamas pagal skaičių po M – be veržlių ir sriegio.

Elektrikui montuotojui.
Objekte membrana praduriama pagal realų kabelį, todėl vienas dydis apima platų kabelio Ø diapazoną.

Projektuotojui.
Žinomi angos Ø, kabelio Ø, sienelės storis ir IP kiekvienam kodui – juos galima įrašyti į specifikaciją.

Praktinis panaudojimas

Jeigu dėžutės sienelėje jau yra Ø20 mm anga, o įvesti reikia Ø11 mm kabelį, tada parinkite HSS-M20 (anga Ø20 mm, kabelis Ø7–12 mm, sienelė 1,5–4,5 mm), įspauskite ją, pradurkite membraną šiek tiek mažesne nei Ø11 mm anga, prakiškite kabelį ir pritvirtinkite jį dėžutės viduje.

Pliusai

11 dydžių angoms Ø9–120 mm
Kabeliams nuo Ø2 iki Ø100 mm
IP65 be sriegio ir veržlės (HSS-M9…HSS-M60)
TPE-SEBS be halogenų, −40…+130 °C
Montuojama ranka, be įrankių
Šviesiai pilka RAL7035 dera su standartiniais skydais

Minusai / ribojimai

Membrana nefiksuoja kabelio nuo ištraukimo – tvirtinkite viduje arba rinkitės sandariklį su veržle (pvz. 00841 PG13.5, Ø6–12 mm, IP68)
HSS-M100 ir HSS-M120 – tik IP54; Ø52–60 mm kabeliui, kai reikia IP67 – MET-M80 (Ø40–60 mm)
Reikia tikslios apvalios angos ir sienelės storio nurodytame diapazone
Viena diafragma – vienas kabelis; daugeliui kabelių patogiau membraninė plokštelė HTC-50 (216×84 mm išpjovai)

Saugos ir montavimo pastabos

Angas gręžkite ir kabelius įveskite tik atjungę įtampą
Po gręžimo pašalinkite drožles ir atplaišas – aštrus kraštas gali įpjauti diafragmą
Angos Ø turi atitikti skaičių po M, o sienelės storis – nurodytą diapazoną
Membraną pradurkite ar nukirpkite anga, šiek tiek mažesne už kabelio Ø
Kabelį pritvirtinkite korpuso viduje
Diafragma nėra priešgaisrinė pertvara

Greitas pasirinkimo gidas

Anga: Ø = skaičius po M

Kabelis: Ø2–100 mm pagal kodą

Sienelė: 1,0–6,0 mm pagal kodą

IP65 (M100, M120 – IP54)

Tinka, kai reikia:

sandariai įvesti vieną kabelį per apvalią angą be veržlės
uždaryti kabelio angas skyduose su plona skarda ar plastiku
įvado be halogenų darbui −40…+130 °C

Patikrinkite prieš naudojimą:

išorinį kabelio Ø pagal lentelę – diapazonas variantų pasirinkime (pvz. 1,5–4,5 mm) yra sienelės storis, ne kabelio Ø
angos Ø korpuse – jis turi atitikti skaičių po M
korpuso sienelės storį – jis turi patekti į kodo diapazoną

Svarbus priminimas: HSS diafragma nepakeičia sandariklio su veržle, kai kabelį reikia fiksuoti nuo ištraukimo, ir nėra priešgaisrinė pertvara.

DUK

Ką reiškia 1,5–4,5 mm variantų pasirinkime – ar tai kabelio Ø?
Ne – tai korpuso sienelės storis, į kurią tinka diafragma; kabelio Ø nurodytas lentelėje prie kiekvieno kodo (pvz. HSS-M20 – Ø7–12 mm).

Ką reiškia skaičius po M?
Tai montavimo angos Ø korpuse milimetrais: HSS-M20 skirta Ø20 mm angai, HSS-M120 – Ø120 mm angai.

Kokia IP klasė?
Pagal gamintojo duomenis IP65, o didžiausi dydžiai HSS-M100 ir HSS-M120 – IP54.

Ar galima per vieną diafragmą įvesti kelis kabelius?
Ne, viena diafragma skirta vienam kabeliui; keliems kabeliams rinkitės kelias diafragmas arba membraninę plokštelę, pvz. HTC-50.

Ar diafragma laiko kabelį nuo ištraukimo?
Ne, kabelį pritvirtinkite korpuso viduje arba rinkitės PG sandariklį su veržle.

Kokia medžiaga ir darbo temperatūra?
TPE-SEBS be halogenų, darbo temperatūra −40…+130 °C.

Gamintojo dokumentai

Nuorodos atsidaro išorinėse svetainėse. Patikrinta 2026-10-04. Jei duomenys skiriasi, vadovaukitės naujausiu gamintojo leidimu arba susisiekite su mumis.

HT HSS membraninis kabelio įvadas, pilkas, IP65

Pilki HT HSS membraniniai kabelio įvadai iš TPE-SEBS – 11 dydžių angoms Ø9–120 mm ir kabeliams Ø2–100 mm, IP65. Dydį rinkitės pagal angą (skaičius po M), kabelio Ø ir sienelės storį.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
