Elektros instaliacijos paskirstymo dėžutė su atverčiamu dangčiu | varžtais | plastikinė | hermetinė | 210x190x100mm | paviršinė | pilka | IP67

Elektros instaliacijos paskirstymo dėžutė | plastikinė ABS | hermetinė | 210x190x100mm | atverčiamu dangčiu | paviršinė | pilka | IP67

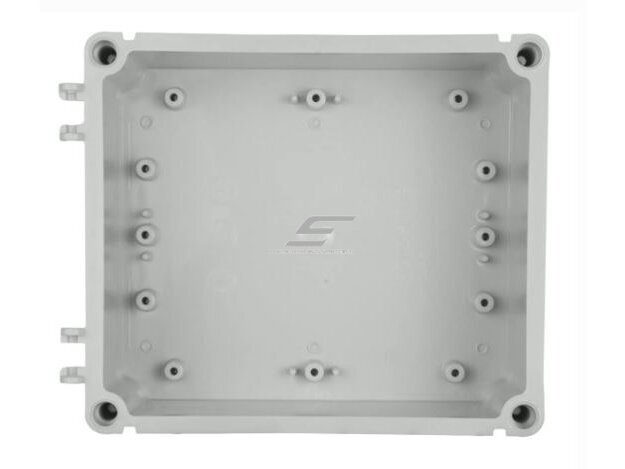

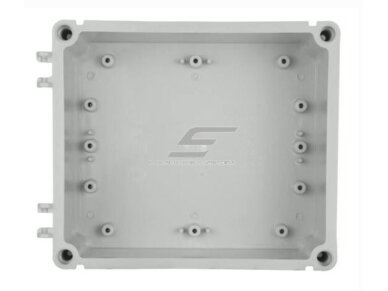

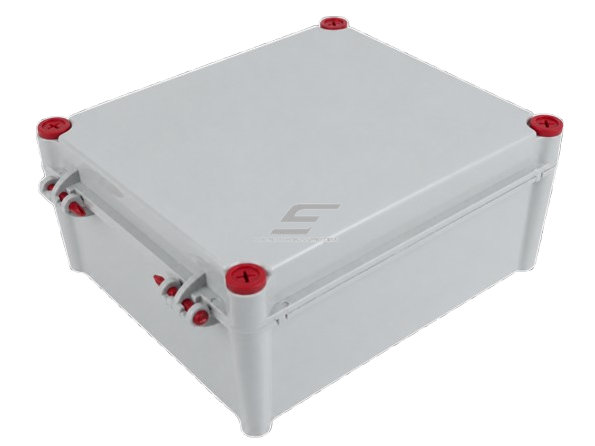

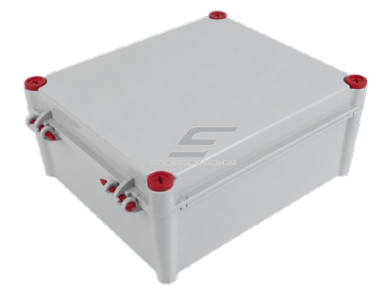

Tvirta hermetinė elektros instaliacijos paskirstymo dėžutė, pagaminta iš pilkos RAL 7035 spalvos ABS plastiko. Skirta elektros instaliacijos jungtims, automatikos komponentams, elektronikos ir valdymo įrangai apsaugoti nuo dulkių, vandens bei mechaninio poveikio. 210 × 190 × 100 mm korpusas pasižymi IP67 apsaugos klase, IK07 mechaniniu atsparumu ir 3 mm storio sienelėmis. Dėžutė turi atverčiamą, vyriais prie korpuso pritvirtintą dangtį, kuris atidaromas kaip durelės, todėl atliekant montavimo ar priežiūros darbus jo nereikia visiškai nuimti. Dangtis sandarinamas silikonine tarpine ir uždaromas raudonais stiklo pluoštu armuoto nailono varžtais. Komplekte yra tvirtinimo varžtai ir montavimo priedai.

Pagrindinė mintis:
Elektros ir automatikos įrangos korpusas turi ne tik apsaugoti viduje esančius komponentus, bet ir suteikti patogią prieigą prie jų montavimo bei priežiūros metu. 210 × 190 × 100 mm ABS dėžutėje naudojamas atverčiamas dangtis, kuris lieka pritvirtintas prie korpuso ir atidaromas kaip durelės. Tokia konstrukcija leidžia patogiai pasiekti vidinę erdvę, o uždarius dangtį silikoninė sandarinimo tarpinė padeda išlaikyti IP67 apsaugą. 3 mm storio ABS sienelės suteikia konstrukcijai standumo, o paslėpti sieninio tvirtinimo taškai užtikrina tvarkingą korpuso montavimą.

Kuo naudinga ši dėžutė?
Atverčiamas dangtis supaprastina prieigą prie korpuso vidaus, nes jo nereikia atskirai nuimti ir padėti šalia montavimo vietos. Tai patogu elektros instaliacijos, automatikos ir valdymo sistemose, kuriose numatoma periodinė komponentų patikra ar priežiūra. IP67 apsaugos klasė, silikoninė sandarinimo tarpinė, IK07 mechaninis atsparumas ir standus 3 mm ABS korpusas sudaro patikimą apsauginį sprendimą įvairioms techninėms aplinkoms.

• IP67 apsaugos klasė – apsauga nuo dulkių ir laikino panardinimo į vandenį pagal nustatytas bandymo sąlygas.
• IK07 mechaninis atsparumas – korpusas atitinka 2 J smūgio energijos mechaninio atsparumo klasę.

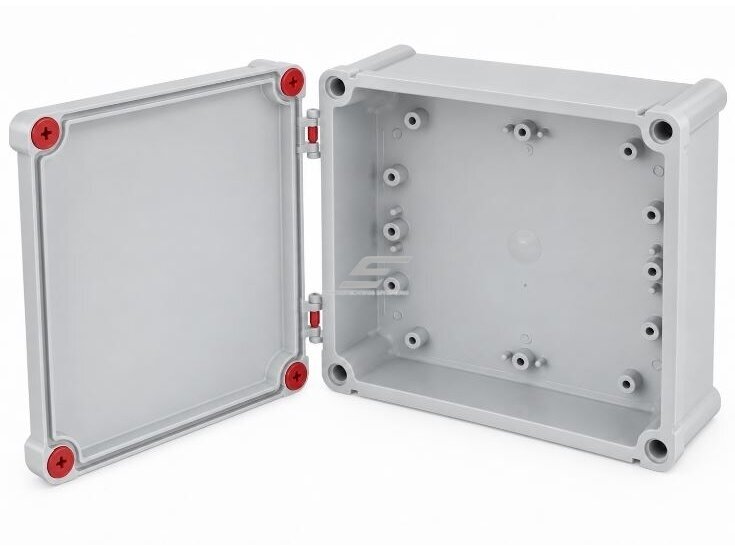

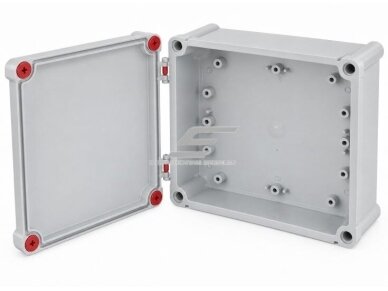

• Atverčiamas dangtis – atidaromas kaip durelės ir lieka pritvirtintas prie korpuso vyriais.
• Patogus vidinės įrangos pasiekiamumas – atliekant montavimo ar priežiūros darbus nereikia visiškai nuimti dangčio.
• 3 mm storio ABS sienelės – standi konstrukcija, skirta elektros ir elektronikos komponentams apsaugoti.
• Silikoninė sandarinimo tarpinė – sandarina dangčio ir pagrindo sujungimo vietą.
• PA6-GF30 dangčio varžtai – nailoniniai tvirtinimo elementai, armuoti 30 % stiklo pluoštu.
• Paslėpti tvirtinimo taškai – tvarkingas korpuso montavimas prie pasirinkto paviršiaus.
• RAL 7035 pilka spalva – neutrali techninė spalva, tinkama pramoninės ir elektros įrangos aplinkai.
• Plastikinis korpusas – nerūdija ir yra nelaidus elektrai.
• Darbinė temperatūra – nuo −20 °C iki +70 °C.
• UL 94 HB degumo klasė – plastiko degumo charakteristika pagal UL 94.
• Universalus pritaikymas – tinka individualiai komplektuojamiems elektros jungimo ir automatikos mazgams.
• Montavimo priedai komplekte – varžtai, sieniniai kaiščiai ir poveržlės.

• Elektros instaliacijos laidų sujungimo ir paskirstymo mazgams
• Pramoninės automatikos ir valdymo įrangos korpusams
• Jutiklių, daviklių ir signalinių kabelių sujungimo taškams
• Siurblių, ventiliatorių ir kitų įrenginių prijungimo mazgams
• Apšvietimo maitinimo ir valdymo grandinių jungtims
• Elektronikos moduliams ir nedidelėms valdymo sistemoms
• Gamybos įrenginių ir technologinių linijų elektros instaliacijai
• Techninių patalpų, katilinių ir rūsių elektros mazgams
• Šiltnamių, ūkinių pastatų ir kitų drėgnesnių aplinkų instaliacijai
• IoT, ryšio ir nuotolinio stebėjimo įrangos korpusams
• OEM įrangos gamybai ir individualiems elektros bei automatikos projektams

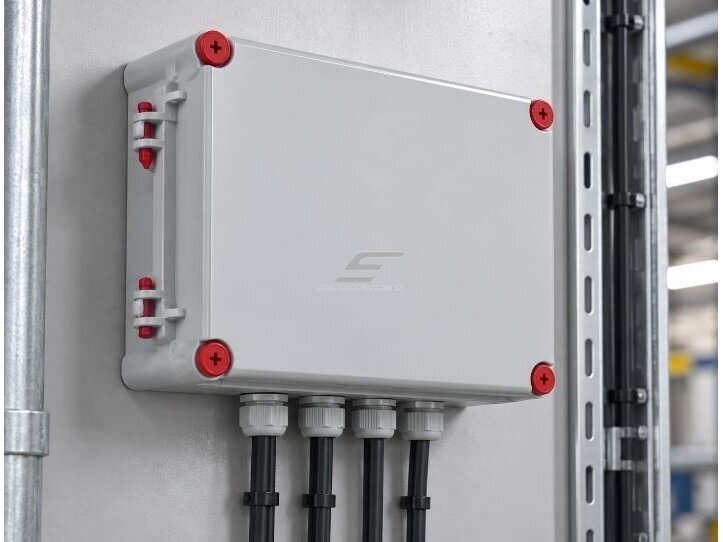

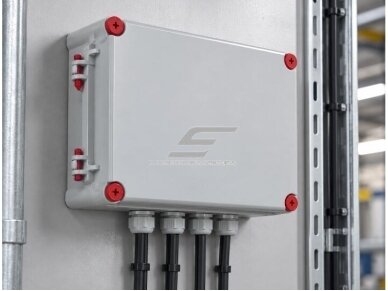

Pavyzdžiui, gamybos įrenginyje reikia įrengti nedidelį automatikos valdymo ir kabelių sujungimo mazgą. Dėžutė pritvirtinama prie įrenginio konstrukcijos naudojant numatytas montavimo angas, kurių atstumai yra 178 × 208 mm. Korpuso viduje sumontuojami projektui parinkti valdymo komponentai ir jungimo elementai, o kabeliai įvedami per tinkamus sandarius įvadus. Atliekant elektros sujungimus ar techninę priežiūrą, dangtis atveriamas į šoną kaip durelės ir lieka pritvirtintas prie korpuso. Užbaigus darbus patikrinama silikoninė sandarinimo tarpinė, dangtis uždaromas ir prisukamas raudonais nailoniniais varžtais.

• ⚡ Prieš atidarydami korpusą, montuodami komponentus ar prijungdami laidus, atjunkite elektros maitinimą ir patikrinkite, ar nėra įtampos.
• Montavimo skylių atstumai yra 178 × 208 mm, o angų skersmuo – Ø 5 mm.
• Dėžutę montuokite ant tinkamo ir pakankamai tvirto paviršiaus, naudodami numatytus tvirtinimo taškus.
• Prieš montavimą numatykite laisvą erdvę atverčiamam dangčiui.
• Atidarydami dangtį neapkraukite vyrių papildoma mechanine jėga ir nespauskite dangčio už jo konstrukcinės judėjimo ribos.
• Kabelių įvadams naudokite tinkamus sandarius riebokšlius pagal kabelių išorinį skersmenį ir reikiamą apsaugos klasę.
• Gręždami angas nepažeiskite vyrių, sandarinimo kontūro ar tvirtinimo elementų.
• Montuojant lauke rekomenduojama kabelius įvesti iš apačios ir suformuoti lašėjimo kilpą.
• Prieš uždarydami patikrinkite, ar balta silikoninė sandarinimo tarpinė švari, nepažeista ir teisingai įstatyta.
• Raudonus dangčio varžtus prisukite tolygiai, neviršydami tinkamo priveržimo momento.
• Vidinius elektros komponentus montuokite taip, kad būtų užtikrintas patikimas tvirtinimas ir reikiami elektriniai atstumai.
• Nenaudokite korpuso už −20 °C iki +70 °C darbinės temperatūros ribų.
• Elektros instaliacijos darbus turi atlikti kvalifikuotas specialistas pagal galiojančius elektros įrenginių įrengimo reikalavimus.

Greitas pasirinkimo gidas

Kaip atidaromas dėžutės dangtis?
Dangtis yra atverčiamas ir pritvirtintas prie korpuso vyriais. Atlaisvinus fiksavimo varžtus, jis atidaromas į šoną kaip durelės. Atidarytas dangtis lieka pritvirtintas prie korpuso.

Ar norint pasiekti korpuso vidų reikia visiškai nuimti dangtį?
Ne. Atverčiamo dangčio konstrukcija leidžia pasiekti viduje esančius komponentus visiškai nenuimant dangčio nuo korpuso.

Ką reiškia IP67 apsaugos klasė?
IP67 reiškia visišką apsaugą nuo dulkių ir atsparumą laikinam panardinimui į vandenį pagal IEC 60529 bandymo sąlygas. Sumontuotos dėžutės sandarumas priklauso nuo tinkamų kabelių įvadų ir teisingai uždaryto dangčio.

Ką reiškia IK07 mechaninio atsparumo klasė?
IK07 reiškia atsparumą 2 J energijos mechaniniam smūgiui pagal IEC 62262 klasifikaciją.

Koks yra korpuso sienelių storis?
ABS plastiko korpuso sienelių storis – 3 mm.

Ar dėžutėje yra sandarinimo tarpinė?
Taip. Dangčio ir korpuso sujungimas sandarinamas balta silikoninės putų gumos tarpine.

Iš kokios medžiagos pagaminti dangčio varžtai?
Raudoni dangčio varžtai pagaminti iš nailono 6, armuoto 30 % stiklo pluoštu (PA6-GF30).

Kokie yra dėžutės montavimo matmenys?

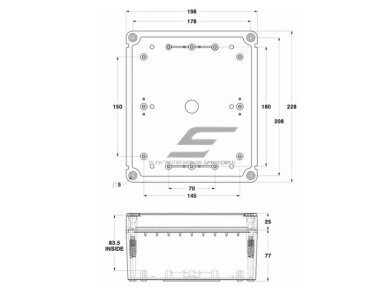

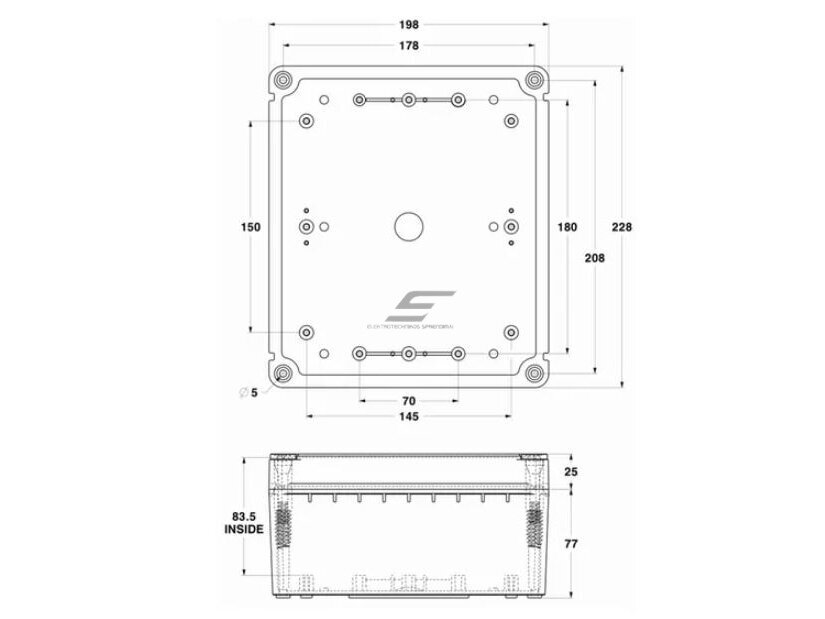

Nominalūs korpuso matmenys – 210 × 190 × 100 mm. Tvirtinimo skylių atstumai – 178 × 208 mm, o montavimo angų skersmuo – Ø 5 mm.

Ar komplekte yra tvirtinimo varžtai?
Taip. Komplekte yra sieninio tvirtinimo varžtai, papildomi tvirtinimo varžtai, sieniniai kaiščiai ir poveržlės.

Ar galima dėžutę montuoti lauke?
IP67 apsaugos klasė ir nurodytos UV atsparumo savybės leidžia vertinti korpusą lauko instaliacijos projektams. Ilgalaikiam tiesioginiam saulės poveikiui būtina įvertinti konkrečias medžiagos UV atsparumo ribas ir tinkamai įrengti kabelių įvadus.

Kokiame temperatūros diapazone galima naudoti dėžutę?
Korpuso darbinė temperatūra – nuo −20 °C iki +70 °C. Viduje montuojami komponentai taip pat turi atitikti numatytas eksploatavimo sąlygas.

Ar dėžutė tinkama automatikos ir elektronikos įrangai?
Taip. Korpusas gali būti naudojamas nedideliems automatikos, elektros jungčių ir elektronikos mazgams, jeigu jų montavimo matmenys, elektrinės charakteristikos ir eksploatavimo sąlygos atitinka korpuso galimybes.

Hermetinė ABS paskirstymo dėžutė su atverčiamu dangčiu 210 × 190 × 100 mm | IP67 | IK07

Tvirtas pilkos RAL 7035 spalvos ABS plastiko korpusas su 3 mm storio sienelėmis, IP67 apsauga, IK07 mechaniniu atsparumu ir silikonine dangčio sandarinimo tarpine. Atverčiamas, vyriais pritvirtintas dangtis leidžia patogiai pasiekti vidinę įrangą jo nenuimant. Paslėpti montavimo taškai ir komplekte esantys tvirtinimo varžtai, kaiščiai bei poveržlės palengvina įrengimą. Universalus sprendimas elektros instaliacijos jungtims, automatikos sistemoms ir elektronikos įrangai.
