Elektros instaliacijos paskirstymo dėžutė su montažine plokšte | plastikinė | hermetinė | 150x100x70mm | paviršinė | pilka | IP67

Elektros instaliacijos paskirstymo dėžutė su montažine plokšte | plastikinė ABS | hermetinė | 150x100x70mm | paviršinė | pilka | IP67

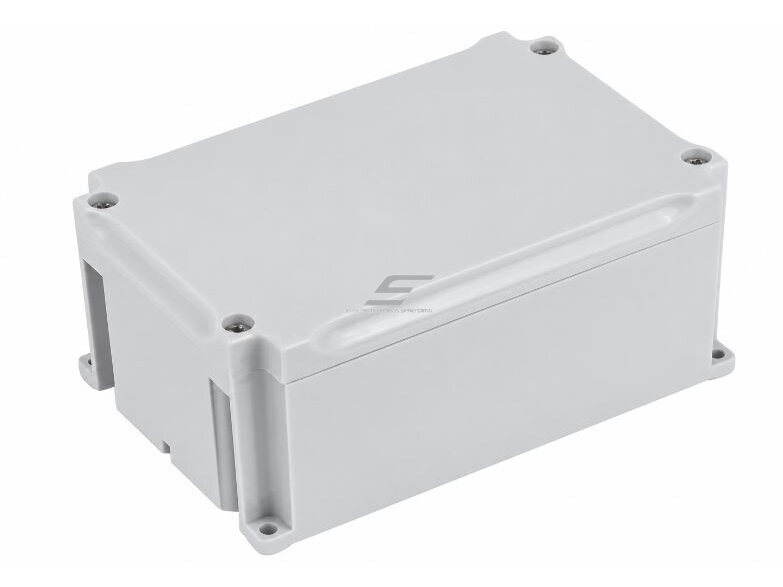

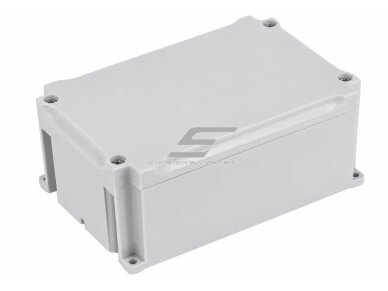

Tvirta hermetinė ABS plastiko paskirstymo dėžutė su vidine montažine plokšte ir tvirtinimo varžtais, skirta laidų sujungimams, gnybtams, elektronikos plokštėms, automatikos moduliams bei jutiklių ir valdymo sistemoms. 150 × 100 × 70 mm pilkos RAL 7035 spalvos korpusas pasižymi IP67 apsauga nuo dulkių ir vandens, IK08 mechaniniu atsparumu ir 2,5 mm storio sienelėmis. EPDM sandarinimo tarpinė, žalvarinės srieginės įvorės ir išorinės tvirtinimo auselės užtikrina patogų montavimą bei apsaugą sudėtingesnėmis eksploatavimo sąlygomis.

Pagrindinė mintis:
Elektronikos ir elektros jungčių apsauga prasideda nuo tinkamai parinkto korpuso. 150 × 100 × 70 mm ABS dėžutė leidžia sukurti tvarkingą, sandarų ir lengvai aptarnaujamą elektros ar automatikos mazgą. Vidinė montažinė plokštė suteikia pagrindą komponentams, o išorinės tvirtinimo auselės leidžia korpusą montuoti neatidarant dangčio. IP67 apsauga, IK08 atsparumas mechaniniams smūgiams ir −20 °C iki +70 °C darbinės temperatūros diapazonas leidžia šį korpusą naudoti įvairiose pramoninėse bei techninėse sistemose.

Kuo naudinga ši dėžutė?
Viename korpuse galima saugiai ir tvarkingai sumontuoti elektros jungtis, valdymo elektroniką bei signalų perdavimo komponentus. IP67 ir IK08 klasės suteikia apsaugą nuo aplinkos poveikio, o montažinė plokštė, išorinės tvirtinimo auselės ir varžtai komplekte palengvina montavimo darbus. Konstrukcija tinkama tiek individualiems elektronikos projektams, tiek pakartojamai pramoninės įrangos gamybai.

• IP67 sandarumas – visiška apsauga nuo dulkių ir atsparumas laikinam panardinimui, išlaikant visų įvadų ir dangčio sandarumą.
• IK08 mechaninis atsparumas – korpusas atsparus 5 J energijos mechaniniam smūgiui.

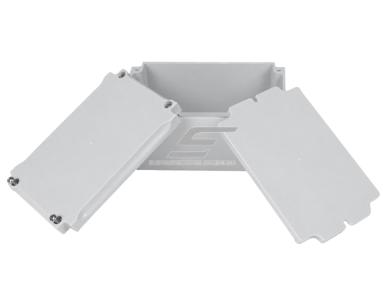

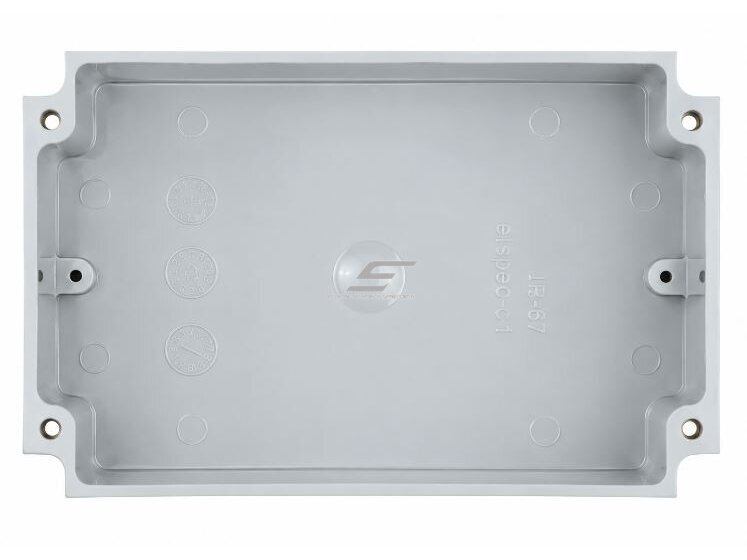

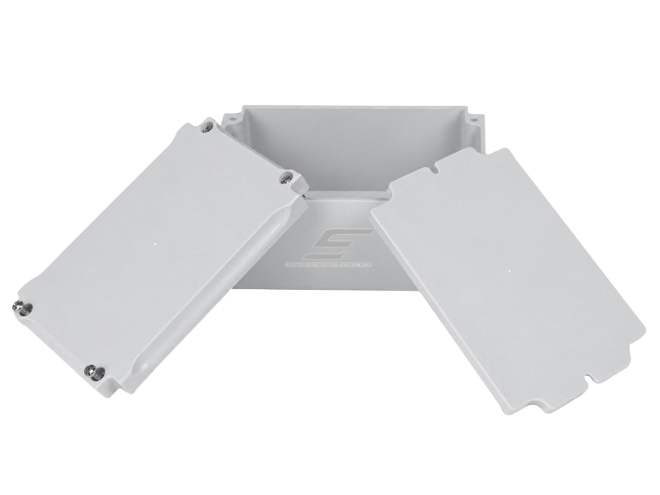

• ABS montažinė plokštė – skirta gnybtams, PCB plokštėms, relėms, jutiklių moduliams ir kitai elektronikai tvirtinti.
• EPDM sandarinimo tarpinė – padeda išlaikyti sandarumą tarp dangčio ir korpuso.
• 2,5 mm storio sienelės – tvirta, standi ir korozijai atspari konstrukcija.
• Žalvarinės srieginės įvorės – tvirtesnis ir patogesnis dangčio prisukimas bei pakartotinis atidarymas.
• Išorinės tvirtinimo auselės – leidžia montuoti dėžutę neatidarant dangčio ir nedarant montavimo angų sandarioje korpuso dalyje.
• RAL 7035 pilka spalva – neutrali techninė spalva, tinkanti pramoninės elektros ir automatikos įrangos aplinkai.
• Platus temperatūrų diapazonas – naudojimas nuo −20 °C iki +70 °C aplinkos temperatūroje.
• UL 94 HB degumo klasė – ABS plastiko degumo charakteristika pagal UL 94 klasifikaciją.
• UV atsparumo savybė – numatytas atsparumas UV poveikiui; ilgalaikėms lauko sąlygoms reikia įvertinti jo bandymo charakteristikas.
• Universalūs kabelių įvadai – galima parinkti įvadų vietas ir riebokšlius pagal laidų skaičių bei išorinį skersmenį.
• Pridedami montavimo elementai – varžtai ir montažinė plokštė leidžia patogiau paruošti dėžutę naudojimui.

• Elektros instaliacijos laidų sujungimo ir paskirstymo taškuose
• Pramoninės automatikos jutiklių, galinių jungiklių ir daviklių prijungimui
• Elektronikos plokštėms (PCB), Arduino ir mažiems valdymo moduliams
• IoT įrenginiams ir nuotolinio stebėjimo sistemoms
• GPS, GSM ir telemetrijos ryšio moduliams
• Siurblių, ventiliatorių, vožtuvų ir kitų pavarų valdymo jungtims
• Lauko apšvietimo maitinimo ir signalinių kabelių jungtims
• Vaizdo stebėjimo kamerų, apsaugos ir signalizacijos sistemoms
• Šiltnamių, fermų, rūsių ir drėgnų techninių patalpų automatizavimui
• Mašinų, konvejerių ir gamybos linijų elektronikos mazgams
• OEM elektronikos gamybai, prototipams ir individualiems projektams

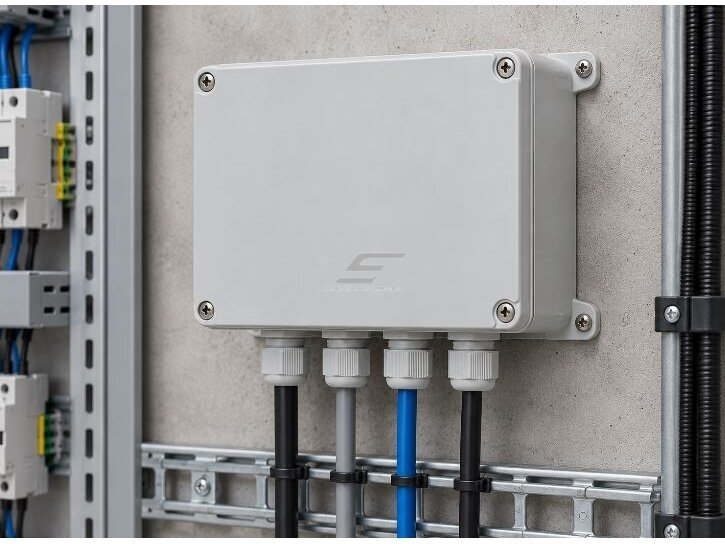

Pavyzdžiui, gamybos linijoje reikia prijungti kelis jutiklius prie nedidelio valdymo modulio. Dėžutė tvirtinama prie metalinio rėmo per išorines montavimo auseles, kurių skylių išdėstymas yra 141,5 × 91,5 mm. Ant ABS montažinės plokštės pritvirtinami gnybtai ir valdymo modulis, o signaliniai bei maitinimo kabeliai įvedami per IP67 klasę atitinkančius riebokšlius. Dangtis prisukamas M4 varžtais, prieš tai patikrinus baltos EPDM tarpinės būklę. Tokia konstrukcija leidžia elektronikos mazgą apsaugoti nuo dulkių, drėgmės ir mechaninio poveikio, išlaikant galimybę jį patikrinti ar aptarnauti.

• ⚡ Prieš montavimą, laidų prijungimą ar dangčio atidarymą atjunkite elektros maitinimą ir patikrinkite, ar nėra įtampos.
• Korpusą tvirtinkite per išorines montavimo auseles, naudodami tinkamus tvirtinimo elementus.
• Montavimo skylių atstumai – 141,5 × 91,5 mm, angų skersmuo – Ø 4,3 mm.
• Kabelių įvadams naudokite IP67 arba aukštesnės apsaugos klasės riebokšlius, tinkamus konkrečiam kabelio skersmeniui.
• Gręždami angas nepažeiskite dangčio sandarinimo vietų, žalvarinių įvorių ar konstrukcinių tvirtinimo elementų.
• Montuojant lauke rekomenduojama kabelius įvesti iš apačios ir palikti lašėjimo kilpą.
• Prieš prisukdami dangtį patikrinkite, ar EPDM tarpinė švari, nepažeista ir taisyklingai įstatyta.
• Dangčio varžtus prisukite tolygiai, neviršydami gaminiui tinkamo priveržimo momento.
• Nenaudokite dėžutės už nurodyto −20 °C iki +70 °C darbinės temperatūros intervalo.
• Jeigu montuojami šilumą skleidžiantys komponentai, įvertinkite temperatūros padidėjimą uždarame korpuse.
• Elektros jungtims naudokite tinkamus sertifikuotus gnybtus ir laikykitės elektros instaliacijos saugos reikalavimų.
• Montavimą ir elektros prijungimo darbus turi atlikti kvalifikuotas specialistas.

Greitas pasirinkimo gidas

Ką reiškia IP67 apsaugos klasė?
IP67 reiškia visišką apsaugą nuo dulkių ir atsparumą laikinam panardinimui į vandenį pagal IEC 60529 bandymo sąlygas. Sandarumas išlieka, kai dangtis, tarpinė ir kabelių įvadai sumontuoti tinkamai.

Ką reiškia IK08 mechaninio atsparumo klasė?
IK08 reiškia, kad korpusas išbandytas 5 J energijos mechaniniu smūgiu pagal IEC 62262 klasifikaciją.

Ar dėžutė komplektuojama su montažine plokšte?
Taip. Komplekte yra ABS plastiko montažinė plokštė, skirta elektronikos moduliams, gnybtams, PCB plokštėms ir kitiems nedideliems komponentams tvirtinti.

Ar komplekte yra varžtai?
Taip. Dėžutė komplektuojama su dangčio varžtais, sieninio tvirtinimo elementais ir DIN bėgelio tvirtinimui skirtais varžtais. Komplekte taip pat yra montažinė plokštė.

Kokie yra dėžutės montavimo matmenys?

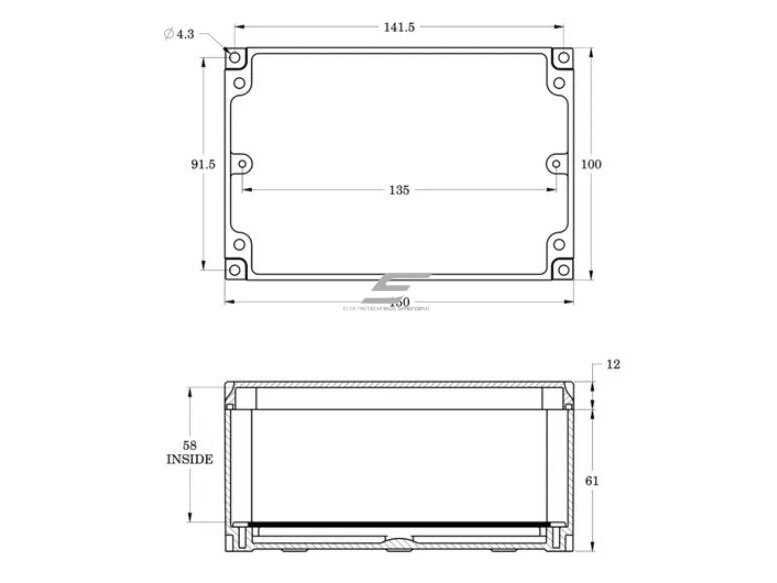

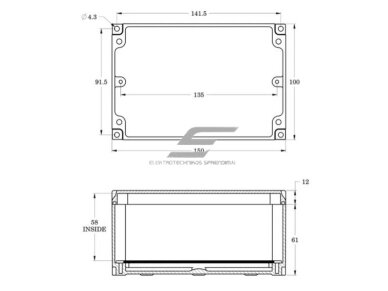

Išoriniai matmenys – 150 × 100 × 70 mm, tvirtinimo skylių atstumai – 141,5 × 91,5 mm, montavimo angų skersmuo – Ø 4,3 mm.

Koks yra vidinis dėžutės aukštis?
Konstrukciniame brėžinyje nurodytas 58 mm vidinis aukštis. Parenkant komponentus reikia atsižvelgti į montažinės plokštės ir tvirtinimo elementų užimamą erdvę.

Kokia naudojama sandarinimo tarpinė?
Dangčio sandarinimui naudojama balta EPDM putų gumos tarpinė, apsauganti korpuso vidų nuo dulkių ir vandens patekimo, kai dėžutė uždaryta tinkamai.

Ar galima naudoti dėžutę lauke?
IP67 sandarumas, IK08 atsparumas ir nurodytos UV atsparumo savybės leidžia svarstyti dėžutės naudojimą lauko įrangoje. Ilgalaikiam naudojimui tiesioginėje saulėje būtina įvertinti konkrečias UV poveikio sąlygas ir plastiko atsparumo ribas.

Ar tinka Arduino, IoT ir GPS įrenginiams?
Taip. Dėžutė tinka mažiems Arduino, IoT, GPS, GSM ir kitiems elektronikos moduliams, jeigu jų matmenys, temperatūrinės sąlygos ir prijungimo būdas atitinka korpuso galimybes.

Ar galima montuoti neatidarius dangčio?
Taip. Išorinės montavimo auselės leidžia dėžutę pritvirtinti prie paviršiaus neatidarant korpuso ir nepažeidžiant sandarinimo kontūro.

Ar komplekte yra kabelių riebokšliai?
Kabelių riebokšliai į komplektaciją neįtraukti. Jie parenkami atskirai pagal kabelio išorinį skersmenį, įvadų skaičių ir reikalaujamą IP apsaugos klasę.

Ar dėžutė tinka darbui esant neigiamai temperatūrai?
Taip. Korpuso darbinės temperatūros diapazonas yra nuo −20 °C iki +70 °C. Viduje montuojami komponentai taip pat turi būti tinkami šioms temperatūroms.

Hermetinė ABS paskirstymo dėžutė su montažine plokšte 150 × 100 × 70 mm | IP67 | IK08

Tvirtas RAL 7035 pilkos spalvos ABS plastiko korpusas su 2,5 mm storio sienelėmis, IP67 apsauga, IK08 mechaniniu atsparumu, EPDM sandarinimo tarpine, žalvarinėmis srieginėmis įvorėmis ir išorinėmis montavimo auselėmis. Komplektuojamas su ABS montažine plokšte ir varžtais. Universalus sprendimas elektros jungtims, gnybtams, automatikai, PCB, IoT, GPS, GSM ir nedideliems elektronikos valdymo mazgams.
