    Elektros instaliacijos paskirstymo dėžutė su montažine plokšte | plastikinė | hermetinė | 80x82x55mm | paviršinė | pilka | IP67

    Kodas: ELSI-1-41201
    Pasiteirauti apie prekę
    Kaina 5.71 € su PVM
    ( 4.72 € be PVM )

    Hermetinė plastikinė IP67 paskirstymo dėžutė 80 × 82 × 55 mm su montažine plokšte, skirta laidų jungtims, gnybtams, mažiems elektronikos moduliams ir jutiklių sąsajoms. Paviršinio montavimo, pilkos spalvos, atspari dulkėms ir vandeniui. Kabelių riebokšliai pasirenkami atskirai pagal kabelio skersmenį.

  • Prekės aprašymas

    Elektros instaliacijos paskirstymo dėžutė su montažine plokšte | plastikinė | hermetinė | 80x82x55mm | paviršinė | pilka | IP67

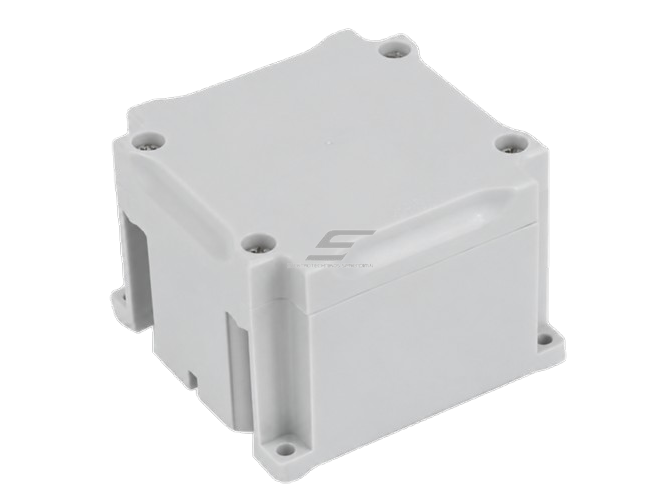

    Kompaktiškas hermetinis plastikinis korpusas su vidine montažine plokšte. Skirtas laidų sujungimams, gnybtams, nedidelėms elektronikos plokštėms ir jutiklių sąsajoms, kai įrangą reikia apsaugoti nuo dulkių, vandens ir drėgmės. Montuojamas paviršiuje: ant sienos, konstrukcijos, įrenginio rėmo ar mašinos korpuso.

    Pagrindinė mintis:
    Mažas korpusas dažnai sprendžia didelę problemą. Dėl vienos drėgmėje paliktos jungties gali sustoti visa linija, siurblys ar automatika. 80×82×55 mm IP67 dėžutė leidžia jungtį ar mažą elektronikos mazgą įrengti tvarkingai, sandariai ir prieinamai aptarnavimui. Montažinė plokštė suteikia tvirtą pagrindą komponentams, todėl jų nereikia klijuoti ar tvirtinti tiesiai prie korpuso sienelės.
    Apsaugos klasė
    IP67 – dulkėms nelaidi, atspari laikinam panardinimui
    Matmenys
    80 × 82 × 55 mm
    Viduje

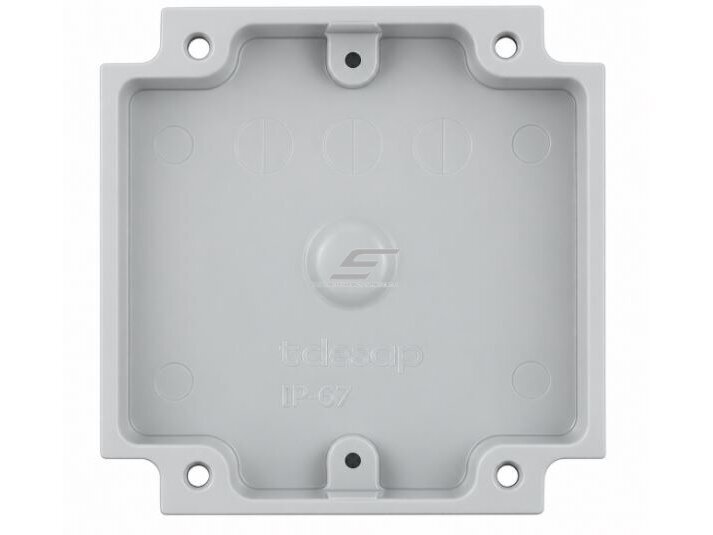

    Montažinė plokštė komponentams
    Montavimas
    Paviršinis, pilkas plastikinis korpusas

    Veikimo principas

    Dėžutės pagrindas tvirtinamas prie paviršiaus. Ant vidinės montažinės plokštės montuojami gnybtai, jungčių blokeliai, nedidelė spausdintinė plokštė, relės modulis ar jutiklio keitiklis. Kabeliai įvedami per montuotojo įrengtus sandarius įvadus, dažniausiai kabelių riebokšlius.

    Dangtis prispaudžiamas prie sandarinimo kontūro. Kai korpusas uždarytas teisingai, o įvadai atitinka bent IP67 klasę, vidus apsaugotas nuo dulkių ir nuo vandens laikino panardinimo atveju (pagal IEC 60529 – iki 1 m gylio, iki 30 min).

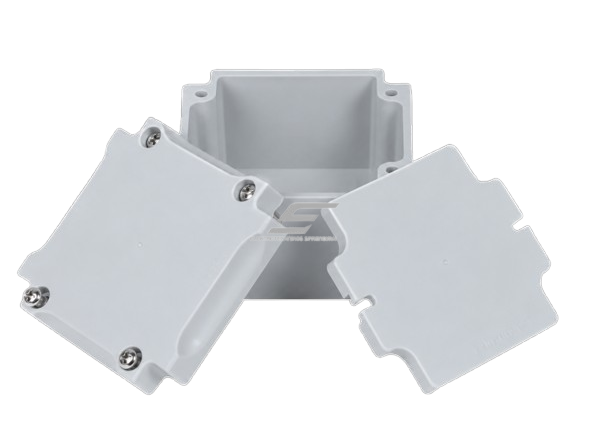

    Montažinė plokštė atskiria komponentus nuo korpuso dugno. Ją galima išimti, iš anksto surinkti mazgą ant stalo ir sumontuotą įstatyti atgal į korpusą. Tai pagreitina serijinį surinkimą ir supaprastina aptarnavimą.

    Kuo naudinga ši dėžutė?
    Gaunate nedidelį, sandarų ir tvarkingą mazgą vietoje „izoliacinės juostos ir termovamzdžio“ sprendimų. Jungtis lieka prieinama patikrai, matosi, kur ji yra, ir ją galima pakeisti neardant visos instaliacijos.

    Techninės specifikacijos

    Prekės tipas Elektros instaliacijos paskirstymo / jungimo dėžutė su montažine plokšte
    Korpuso medžiaga Plastikas

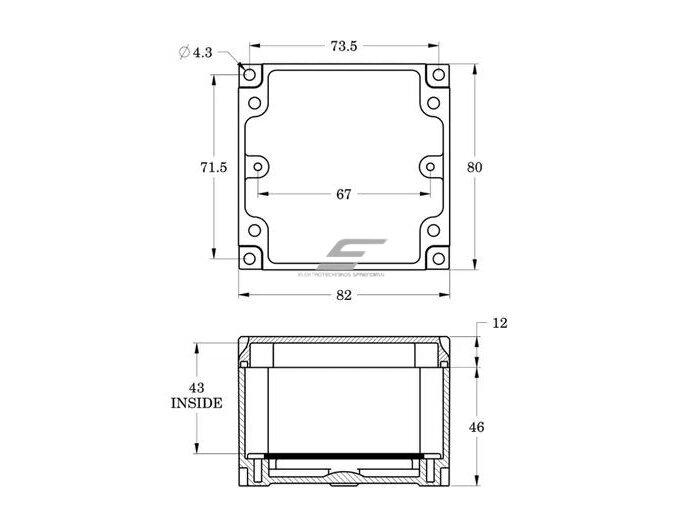

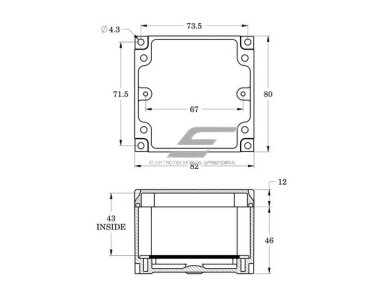

    Matmenys 80 × 82 × 55 mm
    Apsaugos klasė IP67 (pagal IEC 60529)
    Vidinė įranga Montažinė plokštė komponentams tvirtinti
    Montavimo būdas Paviršinis (virštinkinis)
    Spalva Pilka
    Sandarumas Hermetinis korpusas su sandariu dangčiu
    Kabelių įvadai Įrengiami montuotojo pagal kabelio skersmenį (rekomenduojami IP67/IP68 riebokšliai)

    Pagrindinės funkcijos

    • IP67 sandarumas – jungtis apsaugota nuo dulkių, purslų, plovimo vandens ir laikino užtvindymo.
    • Montažinė plokštė – tvirtas pagrindas gnybtams, PCB ir moduliams, be klijų ir improvizacijų.
    • Išimamas surinkimo pagrindas – mazgą galima surinkti ant stalo ir tik tada įstatyti į korpusą.
    • Kompaktiški matmenys – 80×82×55 mm telpa ant mašinos rėmo, profilio, už įrenginio ar ankštoje nišoje.
    • Laisvas įvadų išdėstymas – angos daromos ten, kur realiai ateina kabeliai, todėl nereikia lenkti kabelių per kitą korpuso pusę.
    • Plastikinis korpusas – nerūdija, nelaidus srovei, lengvai gręžiamas ir apdirbamas montavimo vietoje.
    • Paviršinis montavimas – nereikia frezuoti sienos ar ardyti konstrukcijos.
    • Neutrali pilka spalva – tinka pramoninei aplinkai, įrangos korpusams ir techninėms patalpoms.
    • Prieinamas aptarnavimas – atidarius dangtį, jungtis galima patikrinti, išmatuoti ar pakeisti.

    Kur naudojama?

    • Jutiklių, galinių jungiklių ir davikliu kabelių sujungimui prie mašinų ir konvejerių
    • Nedidelių elektronikos plokščių, valdiklių, keitiklių korpusui OEM įrangoje
    • Lauko apšvietimo, prožektorių ir šviestuvų maitinimo kabelių atšakoms
    • Siurblių, ventiliatorių, vožtuvų pavarų prijungimo taškams
    • Drėgnoms patalpoms: rūsiams, katilinėms, plovykloms, šiltnamiams, fermoms
    • Vaizdo stebėjimo kamerų maitinimo ir signalų jungtims ant fasado ar stulpo
    • Laistymo, talpų lygio ir temperatūros matavimo sistemų lauko mazgams
    • Prototipams ir bandomiesiems įrenginiams, kai reikia greitai gauti sandarų korpusą

    Naudojimas pagal poreikį

    Įrangos gamintojui (OEM).
    Standartinis, pakartojamas korpusas mažam elektronikos ar gnybtų mazgui, kurį galima surinkti serijiniu būdu ant montažinės plokštės.
    Projektuotojui / inžinieriui.
    Aiškiai apibrėžta IP67 klasė ir matmenys leidžia korpusą tiesiai įtraukti į specifikaciją ir išdėstymo brėžinį.
    Montuotojui / elektrikui.
    Greitas ir sandarus jungimo taškas objekte, kurį vėliau lengva rasti, atidaryti ir patikrinti.

    Praktinis panaudojimas

    Jeigu ant plovimo linijos rėmo reikia sujungti indukcinio jutiklio kabelį su valdymo skydo kabeliu, tada dėžutę tvirtinkite ant rėmo šalia jutiklio, ant montažinės plokštės pritvirtinkite gnybtų blokelį, o abu kabelius įveskite per IP67 riebokšlius iš apačios. Jutiklį pakeisti galėsite atidarę dangtį ir atjungę gnybtus, neištraukdami kabelio iki pat skydo.

    Pliusai

    • IP67 apsauga nuo dulkių ir laikino panardinimo
    • Montažinė plokštė tvarkingam komponentų tvirtinimui
    • Kompaktiška, telpa ankštose vietose
    • Įvadus galima daryti norimoje vietoje
    • Plastikas nerūdija ir lengvai apdirbamas
    • Tinka ir vienetiniam montavimui, ir serijinei gamybai

    Minusai / ribojimai

    • Maža vidinė erdvė – netinka modulinei įrangai ant DIN bėgelio; tam rinkitės didesnį skydelį
    • Riebokšliai į komplektą neįeina ir parenkami pagal kabelio skersmenį
    • Galutinis IP67 priklauso nuo įvadų kokybės ir teisingo dangčio prisukimo
    • Galingoms apkrovoms ir šilumą skleidžiančiai elektronikai būtina įvertinti šilumos atidavimą

    Saugos ir montavimo pastabos

    • ⚡ Prieš montuodami ar atidarydami dėžutę atjunkite įtampą ir patikrinkite, ar jos nėra.
    • Angas įvadams gręžkite tik reikiamo skersmens ir naudokite IP67 ar aukštesnės klasės riebokšlius bei sandarias movas.
    • Lauke kabelius įveskite iš apačios ir palikite lašėjimo kilpą, kad vanduo nebėgtų kabeliu į riebokšlį.
    • Prieš uždarydami patikrinkite, ar sandarinimo kontūras švarus ir nepažeistas, o dangčio varžtus prisukite tolygiai, kryžmine tvarka.
    • Nenaudokite nesandarių tvirtinimo skylių per korpuso dugną be tarpinių – kitaip IP67 neišliks.
    • Laidų jungtims naudokite tinkamus gnybtus; nepalikite susuktų laidų be gnybto.
    • Montavimą atlieka kvalifikuotas elektrikas pagal galiojančius elektros įrenginių įrengimo reikalavimus.

    Greitas pasirinkimo gidas

    80 × 82 × 55 mm
    IP67
    Su montažine plokšte
    Paviršinė | pilka
    Tinka, kai reikia:
    • sandaraus jungimo taško lauke ar drėgnoje aplinkoje;
    • mažo korpuso gnybtams, PCB ar jutiklio keitikliui;
    • pakartojamo sprendimo įrangos gamybai.
    Patikrinkite prieš naudojimą:
    • ar jūsų komponentai telpa ant montažinės plokštės kartu su laidų lenkimo spinduliu;
    • kiek kabelių įvadų reikia ir ar jie telpa korpuso sienelėse;
    • ar viduje esanti elektronika neskleidžia per daug šilumos uždaram korpusui.
    Svarbus priminimas: dėžutė nėra skirstomasis skydas – automatiniams jungikliams, skaitikliams ir kitai modulinei DIN įrangai rinkitės modulinį skydelį.

    DUK

    Ką reiškia IP67?
    Korpusas visiškai apsaugotas nuo dulkių ir atlaiko laikiną panardinimą iki 1 m gylio iki 30 min (IEC 60529), jei įvadai ir dangtis sandarūs.
    Ar galima montuoti lauke?
    Taip, IP67 klasė skirta lauko ir drėgnai aplinkai, kabelius rekomenduojama įvesti iš apačios.
    Kam reikalinga montažinė plokštė?
    Ant jos tvirtinami gnybtai, PCB ar moduliai, todėl nereikia gręžti korpuso dugno ir rizikuoti sandarumu.
    Ar komplekte yra kabelių riebokšliai?
    Ne, riebokšliai parenkami atskirai pagal kabelio skersmenį ir reikiamą IP klasę.
    Ar tilps DIN bėgelio įranga?
    Ne, ši dėžutė skirta jungtims ir mažiems mazgams; modulinei įrangai rinkitės DIN skydelį.
    Ar tinka įrangos gamybai serijomis?
    Taip, standartiniai matmenys ir montažinė plokštė leidžia surinkti mazgą pakartojamai ir greitai.

    Hermetinė paskirstymo dėžutė su montažine plokšte 80×82×55 mm IP67

    Kompaktiška pilka paviršinio montavimo plastikinė IP67 dėžutė su montažine plokšte: sandarus sprendimas laidų jungtims, gnybtams, jutiklių sąsajoms ir mažai elektronikai lauke, drėgnose patalpose ir OEM įrangoje.

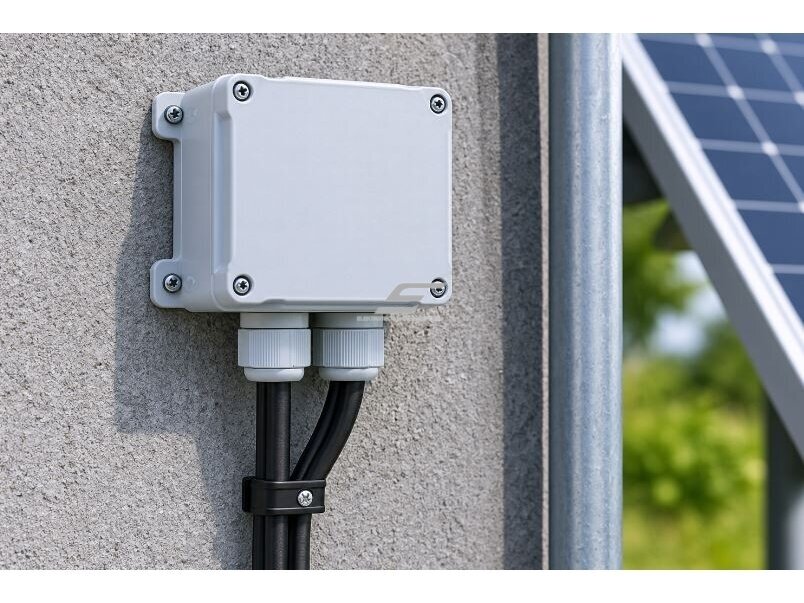

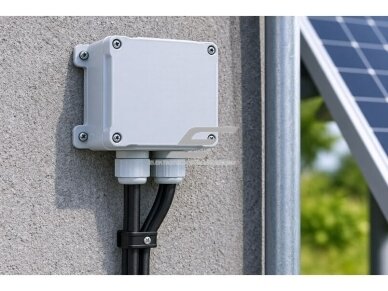

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
