Elektros instaliacijos paskirstymo dėžutė su skaidriu dangteliu | varžtais | plastikinė | hermetinė | 140x190x100mm | paviršinė | pilka | IP67

Elektros instaliacijos paskirstymo dėžutė | PC/ABS | hermetinė | su skaidriu dangčiu | 140x190x100mm | paviršinė | IP67

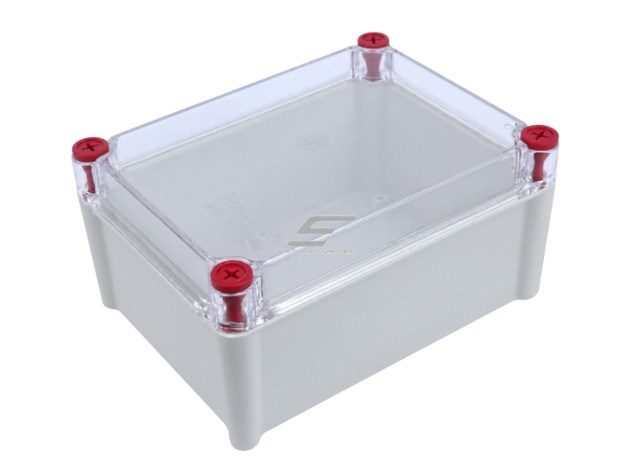

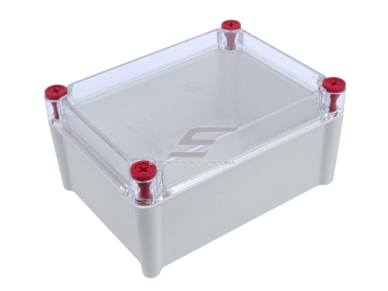

Hermetinė elektros instaliacijos ir elektronikos paskirstymo dėžutė su skaidriu polikarbonato (PC) dangčiu ir šviesiu nepermatomu ABS plastiko pagrindu. Skirta elektros laidų jungtims, elektronikos plokštėms, automatikos moduliams, jutiklių sistemoms ir nedideliems valdymo įrenginiams apsaugoti. Skaidrus dangtis leidžia vizualiai stebėti viduje esančius komponentus, LED indikaciją ar nedidelių ekranų rodmenis neatidarant korpuso. 140 × 190 × 100 mm dėžutė pasižymi IP67 apsaugos klase, IK07 mechaniniu atsparumu ir 3 mm storio ABS korpuso sienelėmis. Dangtis sandarinamas balta silikoninės putų gumos tarpine ir tvirtinamas raudonais stiklo pluoštu armuoto nailono varžtais. Komplektuojama su sieninio tvirtinimo varžtais, kaiščiais, poveržlėmis ir papildomais tvirtinimo varžtais.

Pagrindinė mintis:
Kai elektros ar elektronikos įrangą būtina apsaugoti nuo dulkių ir vandens, bet kartu svarbu matyti jos veikimo būseną, skaidrus korpuso dangtis suteikia praktinį pranašumą. 140 × 190 × 100 mm IP67 dėžutė leidžia įrengti apsaugotą elektros ar automatikos mazgą, kurio viduje esančius LED indikatorius, signalinius elementus ar ekranus galima stebėti neatidarius dangčio. Skaidrus polikarbonatas derinamas su tvirtu ABS plastiko pagrindu, o silikoninė sandarinimo tarpinė padeda išsaugoti korpuso sandarumą. Korpusas pritaikytas paviršiniam montavimui, o vidinė įranga parenkama pagal konkretaus projekto poreikius.

Kuo naudinga ši dėžutė?
Skaidrus polikarbonato dangtis leidžia vizualiai stebėti elektronikos ar automatikos įrangą neatidarant korpuso. Tai sumažina poreikį dažnai atsukti dangčio varžtus ir patikrinti įrenginius tiesiogiai. IP67 sandarumas, IK07 mechaninis atsparumas, silikoninė tarpinė ir standus ABS pagrindas sudaro universalų apsauginį sprendimą elektros bei elektronikos komponentams. Korpusas ypač naudingas ten, kur reikalinga matoma indikacija ir apsauga nuo aplinkos poveikio.

• Skaidrus polikarbonato dangtis – leidžia matyti įrangą ir jos indikaciją neatidarant korpuso.
• IP67 apsauga – apsauga nuo dulkių ir laikino panardinimo į vandenį pagal nustatytas bandymo sąlygas.
• IK07 mechaninis atsparumas – korpusas atitinka 2 J mechaninio smūgio energijos klasę.
• 3 mm storio ABS sienelės – standi konstrukcija elektros ir elektronikos komponentams apsaugoti.
• Silikoninė sandarinimo tarpinė – sandarina dangčio ir korpuso sujungimo vietą.
• Stiklo pluoštu armuoti nailoniniai varžtai – dangčio tvirtinimo elementai su 30 % stiklo pluošto užpildu.
• Vizualus įrangos stebėjimas – galima matyti LED signalus, ekranų rodmenis ar komponentų būklę.
• Šviesus nepermatomas korpusas – pieno baltumo ABS pagrindas, derinamas su skaidriu dangčiu.

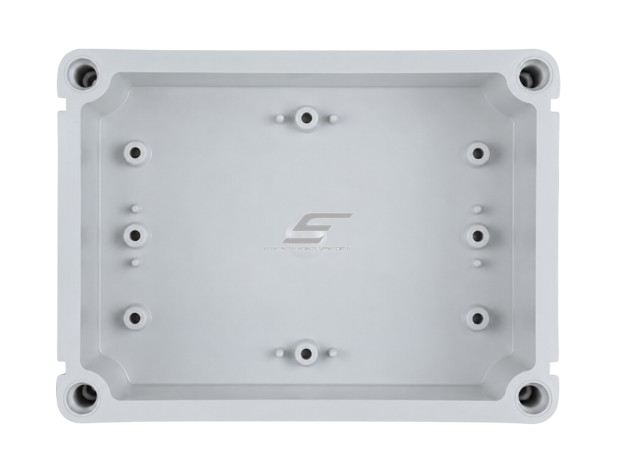

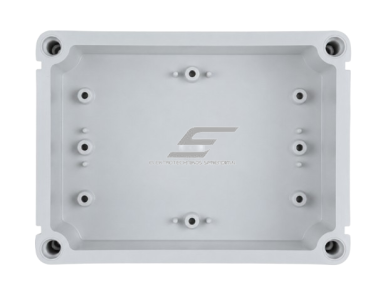

• Montavimo angos – numatyti tvirtinimo taškai su 128 × 178 mm atstumais.
• Universalus vidinės įrangos parinkimas – komponentai gali būti išdėstomi pagal projekto reikalavimus.
• Darbinė temperatūra – nuo −20 °C iki +70 °C.
• UV atsparumo savybė – nurodytas atsparumas UV poveikiui, neapibrėžiant bandymo trukmės.
• Montavimo priedai – komplekte yra varžtai, kaiščiai ir poveržlės.

• Elektronikos ir automatikos moduliams su LED indikacija
• Elektros instaliacijos laidų sujungimo ir paskirstymo mazgams
• Valdikliams, reliniams moduliams ir nedidelėms valdymo sistemoms
• IoT, telemetrijos ir nuotolinio stebėjimo įrangai
• Temperatūros, drėgmės, slėgio ir kitų jutiklių elektronikos moduliams
• GPS, GSM ir ryšio įrangos apsauginiams korpusams
• Signalizacijos, apsaugos ir kontrolės sistemų komponentams
• Apšvietimo valdymo ir signalinių grandinių jungtims
• Pramoninių įrenginių ir gamybos linijų elektronikos mazgams
• Techninių patalpų ir drėgnesnės aplinkos instaliacijai
• OEM elektronikos įrangos gamybai ir individualiems projektams

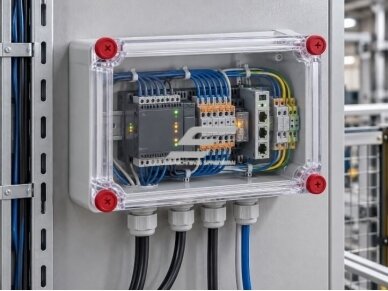

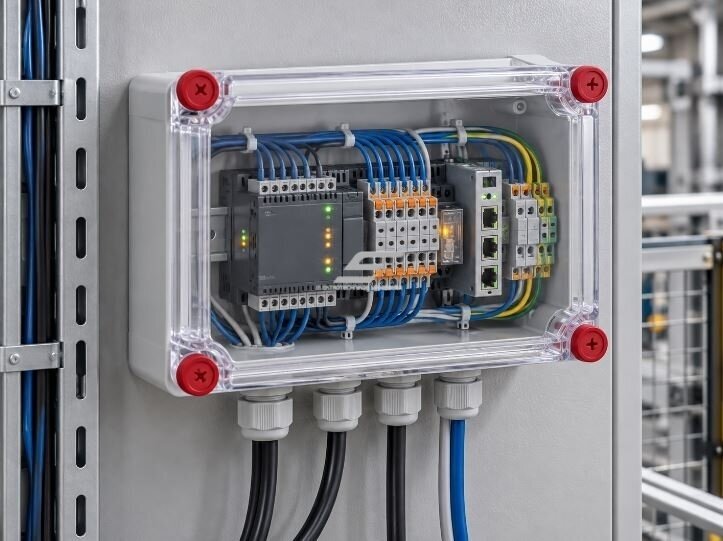

Pavyzdžiui, gamybos įrenginyje reikia sumontuoti elektroninį valdiklį su būsenos LED indikatoriais. 140 × 190 × 100 mm dėžutė pritvirtinama prie įrenginio rėmo arba sienos naudojant numatytas 128 × 178 mm tvirtinimo angas. Korpuso viduje sumontuojamas valdiklis, o jo maitinimo ir signaliniai kabeliai įvedami per tinkamus sandarius kabelių įvadus. Skaidrus polikarbonato dangtis leidžia stebėti valdiklio veikimo indikaciją neatidarant korpuso. Prieš uždarymą patikrinama silikoninės sandarinimo tarpinės būklė, o dangtis prisukamas raudonais nailoniniais varžtais.

• ⚡ Prieš atidarydami korpusą, montuodami komponentus ar prijungdami laidus, atjunkite elektros maitinimą ir patikrinkite, ar nėra įtampos.
• Dėžutę montuokite ant tinkamo paviršiaus naudodami konstrukcijoje numatytas tvirtinimo angas.
• Montavimo skylių atstumai yra 128 × 178 mm, angų skersmuo – Ø 5 mm.
• Kabelių įvadams naudokite tinkamai parinktus sandarius riebokšlius pagal kabelio išorinį skersmenį ir reikiamą IP klasę.
• Gręžiant kabelių įvadų angas nepažeiskite dangčio sandarinimo kontūro ir korpuso tvirtinimo konstrukcijos.
• Montuojant lauke kabelius rekomenduojama įvesti iš apačios ir palikti lašėjimo kilpą.
• Prieš uždarydami patikrinkite, ar balta silikoninė tarpinė yra švari, nepažeista ir tinkamai įstatyta.
• Raudonus nailoninius dangčio varžtus prisukite tolygiai, neviršydami tinkamo priveržimo momento.
• Skaidrų polikarbonato dangtį valykite minkšta šluoste ir plastikui tinkamomis valymo priemonėmis. Venkite abrazyvinių priemonių ir agresyvių tirpiklių.
• Įvertinkite viduje montuojamų komponentų šilumos išskyrimą, ypač jei korpusas naudojamas aukštesnėje aplinkos temperatūroje.
• Neviršykite korpuso darbinės temperatūros intervalo nuo −20 °C iki +70 °C.
• Elektros instaliacijos montavimo darbus turi atlikti kvalifikuotas specialistas pagal galiojančius saugos reikalavimus.

Greitas pasirinkimo gidas

Iš kokios medžiagos pagamintas skaidrus dangtis?
Skaidrus viršutinis dangtis pagamintas iš polikarbonato (PC), o apatinė korpuso dalis – iš ABS plastiko.

Kuo naudingas skaidrus dangtis?
Jis leidžia matyti korpuso viduje esančius LED indikatorius, ekranus ar kitus elektronikos elementus neatidarant dangčio. Tai patogu stebėjimo ir automatikos sistemose.

Ką reiškia IP67 apsaugos klasė?
IP67 reiškia visišką apsaugą nuo dulkių ir atsparumą laikinam panardinimui į vandenį pagal IEC 60529 klasifikaciją. Galutinis sandarumas priklauso nuo tinkamai sumontuotų kabelių įvadų ir uždaryto dangčio.

Ką reiškia IK07?
IK07 mechaninio atsparumo klasė atitinka 2 J smūgio energiją pagal IEC 62262.

Koks yra ABS korpuso sienelių storis?
ABS plastiko korpuso sienelių storis yra 3 mm.

Kokia yra apatinės korpuso dalies spalva?
Apatinė korpuso dalis yra pieno baltumo, nepermatoma (milky white opaque). Viršutinis dangtis – skaidrus.

Ar dėžutėje yra sandarinimo tarpinė?
Taip. Dangčio ir korpuso sujungimas sandarinamas balta silikoninės putų gumos tarpine.

Iš kokios medžiagos pagaminti dangčio varžtai?
Raudoni dangčio varžtai pagaminti iš nailono, armuoto 30 % stiklo pluoštu.

Kokie yra dėžutės montavimo matmenys?

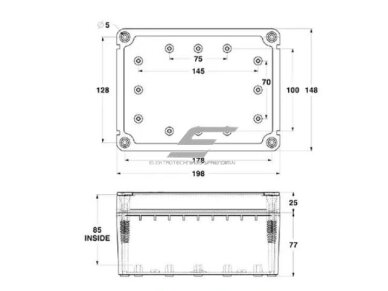

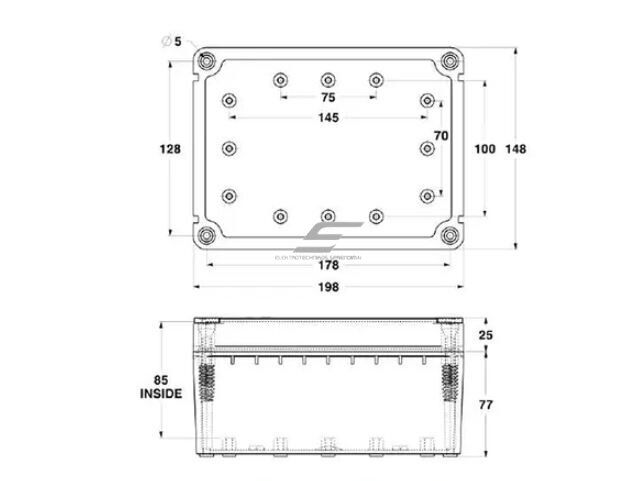

Nominalūs matmenys yra 140 × 190 × 100 mm, montavimo skylių atstumai – 128 × 178 mm, o angų skersmuo – Ø 5 mm.

Ar komplekte yra tvirtinimo varžtai?
Taip. Komplekte yra sieninio tvirtinimo varžtai, papildomi tvirtinimo varžtai, sieniniai kaiščiai ir poveržlės.

Ar dėžutę galima montuoti lauke?
IP67 apsaugos klasė ir nurodytas UV atsparumas leidžia svarstyti korpuso naudojimą lauko instaliacijoje. Ilgalaikiam naudojimui tiesioginėje saulėje būtina įvertinti polikarbonato ir ABS atsparumo UV poveikiui charakteristikas.

Ar dėžutė tinka IoT ir automatikos projektams?
Taip. Ji gali būti naudojama jutiklių, valdiklių, ryšio ir kitų nedidelių elektronikos modulių korpusui, jeigu komponentų matmenys ir eksploatavimo sąlygos atitinka dėžutės charakteristikas.

Koks yra darbinės temperatūros diapazonas?
Korpuso darbinė temperatūra yra nuo −20 °C iki +70 °C. Viduje esantys elektronikos komponentai taip pat turi būti tinkami šioms sąlygoms.

Hermetinė PC/ABS paskirstymo dėžutė su skaidriu dangčiu 140 × 190 × 100 mm | IP67 | IK07

Hermetinis elektros ir elektronikos įrangos korpusas su skaidriu polikarbonato dangčiu ir šviesiu nepermatomu ABS plastiko pagrindu. IP67 apsauga, IK07 mechaninis atsparumas, 3 mm storio ABS sienelės, silikoninė sandarinimo tarpinė ir raudoni stiklo pluoštu armuoto nailono varžtai. Komplektuojamas su sieninio tvirtinimo priedais. Praktiškas sprendimas elektros jungtims, automatikai, valdikliams, elektronikos ir stebėjimo sistemoms, kai svarbu vizualiai matyti įrangos būseną neatidarant korpuso.
