  •   -73.29€Išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 85-264VAC | IP30 | Sentera Controls | FCTH8
      -73.29€Išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 85-264VAC | IP30 | Sentera Controls | FCTH8 1

    Išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 85-264VAC | IP30 | Sentera Controls | FCTH8

    Kodas: FCTH8
    Pasiteirauti apie prekę
    Kaina 130.87 € su PVM
    ( 108.16 € be PVM )
    204.16 € Sutaupykite 73.29 €
    Pasiūlymas galioja iki 2026-12-31

    FCTH8 tai jutikliai, turintys reguliuojamą temperatūros ir santykinės drėgmės
    diapazoną. Jų algoritmas valdo vieną analoginį / moduliuojamą išėjimą, pagrįstą
    išmatuotomis T, rH reikšmėmis, kuris gali būti naudojamas tiesiogiai valdyti EC
    ventiliatorių arba sklendės pavarą.

  • Prekės aprašymas

    Išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 85-264VAC | IP30 | Sentera Controls | FCTH8

    FCTH8 – Sentera Controls išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis: matuoja temperatūrą (0…+50 °C) ir santykinę drėgmę (0–95 % rH) patalpoje ir pagal integruotą algoritmą formuoja vieną analoginį / moduliuojamą išėjimą (0-10 VDC, 0-20 mA arba PWM), kuris gali tiesiogiai valdyti EC ventiliatorių, AC ventiliatoriaus greičio reguliatorių ar sklendės pavarą. Maitinimas – 85–264 VAC, 50–60 Hz; visi parametrai pasiekiami per Modbus RTU.

    Pagrindinė mintis:
    Tai daviklis ir valdiklis viename: jam nereikia atskiro valdiklio, nes išėjimas skaičiuojamas pačiame jutiklyje pagal nustatytus temperatūros ir drėgmės diapazonus. Išėjimą lemia didesnė iš dviejų verčių, o bet kurį parametrą galima išjungti – pvz., valdyti tik pagal temperatūrą arba tik pagal drėgmę.
    Matavimas
    0…+50 °C / 0–95 % rH
    Valdymo išėjimas
    0-10 VDC / 0-20 mA / PWM
    Maitinimas
    85–264 VAC, 50–60 Hz
    Apsauga
    IP30, tik patalpoms

    Veikimo principas

    Jutiklis montuojamas potinkiniu būdu į sieninę dėžutę arba virštinkiniu būdu ant sienos ir jungiamas tiesiai prie tinklo (L, N; 85–264 VAC); valdymo išėjimas – Ao ir GND, Modbus RTU – A, /B, gnybtai nuspaudžiami, laidams iki 2,5 mm².

    Integruoti jutikliai matuoja temperatūrą ir santykinę drėgmę; kiekvienam dydžiui nustatomas diapazonas, kuriame išėjimas kinta 0–100 %, išėjimą lemia didesnė iš dviejų apskaičiuotų verčių, o bet kurį dydį galima išjungti. Išėjimo tipas parenkamas – 0-10 VDC (≥ 50 kΩ), 0-20 mA (≤ 500 Ω) arba PWM 1 kHz (atviras kolektorius, 3,3 arba 12 VDC) – ir juo tiesiogiai valdomas EC ventiliatorius, AC ventiliatoriaus greičio reguliatorius ar sklendės pavara; visi parametrai keičiami per Modbus RTU, programinė įranga atnaujinama tinklu.

    Rezultatas – vėdinimas pagal poreikį be atskiro valdiklio: drėgmei ar temperatūrai kylant ventiliatorius greitėja, nukritus – sulėtėja iki minimumo, o potinkinis korpusas su LED ir šviesos jutikliu tinka gyvenamosioms ir visuomeninėms patalpoms.

    Kuo naudingas FCTH8?
    Jutiklis ir valdymo algoritmas viename – mažiau įrangos skyde, paprastesnis projektas ir greitesnis paleidimas, o Modbus RTU leidžia vėliau integruoti į BMS.

    Techninės specifikacijos

    Prekės tipas Išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis
    Gamintojas / kodas Sentera Controls / FCTH8
    Serija FCTH (FCTH8 / FCTHF / FCTHG)
    Matuojami dydžiai Temperatūra, santykinė drėgmė, aplinkos apšviestumas
    Temperatūros diapazonas 0…+50 °C
    Drėgmės diapazonas 0–95 % rH, be kondensacijos
    Tikslumas ±0,4 °C (0…+50 °C); ±3 % rH
    Valdymo logika Išėjimas pagal didesnę iš T ir rH verčių; kiekvieną parametrą galima išjungti
    Analoginis išėjimas 1 × 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / PWM 1 kHz, atviras kolektorius, 3,3 arba 12 VDC
    Ryšys Modbus RTU (RS485), A, /B; programinės įrangos atnaujinimas per Modbus RTU
    Maitinimo įtampa 85–264 VAC, 50–60 Hz
    Maks. srovė (Imax) 20 mA
    Indikacija Raudonas / geltonas / žalias LED, aplinkos šviesos jutiklis

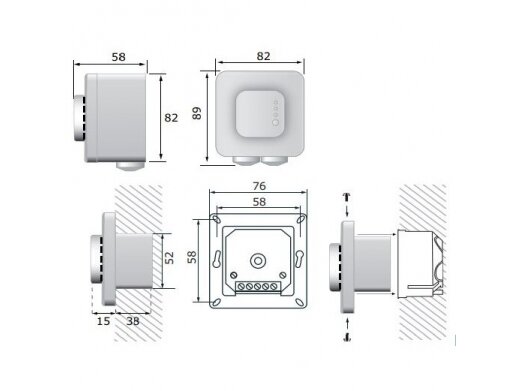

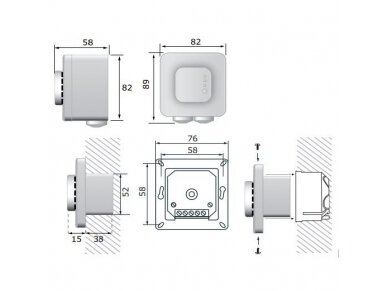

    Montavimas Potinkinis arba virštinkinis
    Apsaugos klasė IP30 (EN 60529), tik naudojimui patalpose
    Svoris 0,20 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Integruotas valdymo algoritmas – išėjimas formuojamas pagal nustatytus T ir rH diapazonus, be atskiro valdiklio.
    • Išjungiami parametrai – galima valdyti tik pagal temperatūrą arba tik pagal drėgmę.
    • Tiesioginis valdymas – EC ventiliatorius, AC greičio reguliatorius ar sklendės pavara jungiami tiesiai prie išėjimo.
    • Modbus RTU – visi parametrai ir matavimai pasiekiami nuotoliniu būdu; Modbus laiko limito (HR8) kontrolė.
    • Programinės įrangos atnaujinimas – per Modbus RTU tinklą.
    • LED indikacija – raudona – vertė už ribų arba jutiklio gedimas, geltona – pavojinga zona arba nutrūkęs Modbus ryšys, žalia – norma.
    • Šviesos jutiklis – reguliuojami „aktyvus“ ir „budėjimo“ apšviestumo lygiai – pvz., tylesniam darbui naktį.
    • Konfigūravimas – Konfigūravimas ir stebėjimas – nemokama Sentera 3SModbus programa (per CNVT-USB-RS485 keitiklį) arba Sensistant Modbus konfigūratorius.

    Kur naudojamas?

    • Butai ir namai – vonios, virtuvės, gyvenamieji kambariai
    • Viešbučių numeriai
    • Biurai ir posėdžių salės
    • Decentralizuotas vėdinimas su EC ventiliatoriais
    • Renovuojami pastatai su potinkinėmis dėžutėmis
    • Butai be 24 V maitinimo, kur prie dėžutės atvestas 230 V
    • Mažos komercinės patalpos su vienu EC ventiliatoriumi

    Naudojimas pagal poreikį

    Buitinių elektros instaliacijų elektrikui.
    Jutiklis-valdiklis maitinamas tiesiai iš 230 V tinklo, todėl nereikia 24 V maitinimo bloko.
    Butų renovacijos rangovui.
    Potinkinis korpusas montuojamas į esamą sieninę dėžutę, kurioje jau yra 230 V.
    Mažų komercinių patalpų savininkui.
    Vienas prietaisas pagal T ir rH tiesiogiai valdo EC ventiliatorių be valdymo skydo.

    Praktinis panaudojimas

    Jeigu bute prie potinkinės dėžutės atvestas tik 230 V, o vonios EC ventiliatorius turi 0-10 VDC įėjimą, tada FCTH8 jungiamas tiesiai prie tinklo (85–264 VAC) ir be atskiro maitinimo bloko valdo ventiliatorių pagal drėgmę.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats FCTH8 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vonia, dušas, skalbykla AO1 0-10 VDC → EC ventiliatoriaus valdymo įėjimas Kylant drėgmei ištraukimas automatiškai stiprėja, nukritus – grįžta į minimumą Temperatūrą galima išjungti – valdymas tik pagal rH
    Sandėlis, dirbtuvės AO1 → AC ventiliatoriaus greičio reguliatoriaus analoginis įėjimas Karštą dieną ištraukimas stiprėja pagal temperatūrą Signalo tipą parinkite pagal reguliatoriaus įėjimą
    Sistema su oro sklende AO1 → sklendės pavaros 0-10 VDC įėjimas Sklendė atsidaro proporcingai drėgmei ar temperatūrai Patikrinkite pavaros įėjimo varžą (≥ 50 kΩ įtampos režimui)
    Objektas su BMS Modbus RTU → A, /B Nustatymai ir būsena prieinami centralizuotai Kiekvienam jutikliui – atskiras adresas
    Butas be žemos įtampos maitinimo L, N ← 230 VAC tinklas Nereikia 24 V maitinimo bloko Jungia kvalifikuotas elektrikas, atjungus įtampą

    Kaip parinkti kambarinį temperatūros ir drėgmės daviklį

    Montavimas / išėjimas / maitinimas Rekomenduojamas modelis
    Siena, 3 analoginiai išėjimai, 18–34 VDC, 4 laidai RSTHF-3 (kambarinis keitiklis, -F)
    Siena, 3 analoginiai išėjimai, 18–34 VDC arba 15–24 VAC, 3 laidai RSTHG-3 (kambarinis keitiklis, -G)
    Siena, tik Modbus RTU, PoM, RJ45 RSTHM-2 (kambarinis Modbus jutiklis)
    Siena, Modbus RTU + sienos paviršiaus temperatūra (rasos taško kontrolė), PoM RWTHM-2 (su paviršiaus temperatūros jutikliu)
    Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC RCTHF-2 (išmanus kambarinis, -F)
    Siena, tiesioginis valdymas 1 išėjimu, 18–34 VDC arba 15–24 VAC RCTHG-2 (išmanus kambarinis, -G)
    Siena, tiesioginis valdymas 1 išėjimu, 24 VDC per RJ45 (PoM) arba gnybtus RCTHH-2 (išmanus kambarinis, PoM)
    Potinkinis / virštinkinis, 1 išėjimas, maitinimas tiesiai iš 230 V tinklo FCTH8 (85–264 VAC) ← šis modelis
    Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC FCTHF (-F)
    Potinkinis / virštinkinis, 1 išėjimas, 18–34 VDC arba 15–24 VAC FCTHG (-G)
    Taisyklė: pirmiausia nuspręskite, kur matuojama (ortakis, patalpa, lauke), tada – ko reikia iš daviklio: atskirų analoginių signalų valdikliui (keitiklis, 3 išėjimai), tik duomenų į BMS (Modbus / PoM versija) ar tiesioginio ventiliatoriaus valdymo vienu išėjimu (išmanus jutiklis). Galiausiai – maitinimas ir laidų skaičius: -F – 24 VDC, 4 laidai, atskiros žemės; -G – AC arba DC, 3 laidai, bendra žemė; -M / -H – maitinimas per Modbus kabelį (RJ45).
    Kada rinktis kitą sprendimą: montavimui ant sienos – RCTH-2 serija; kai reikia ir CO2 – FCMF8-R / FCMFG-R; tik matavimui – RSTH-3 serija.

    Pliusai

    • Daviklis ir valdiklis viename
    • Valdymas pagal T, rH arba abu
    • Tikslumas ±0,4 °C, ±3 % rH
    • Modbus RTU, programinė įranga atnaujinama tinklu
    • 0-10 VDC / 0-20 mA / PWM išėjimas
    • Potinkinis arba virštinkinis montavimas
    • Maitinimas tiesiai iš 230 V tinklo

    Minusai / ribojimai

    • Vienas valdymo išėjimas – atskiriems T ir rH signalams rinkitės keitiklį (RSTH-3 / DSTH-3)
    • IP30 – tik sausoms patalpoms
    • Jungiamas prie 230 V tinklo – montavimą turi atlikti kvalifikuotas elektrikas

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikos specialistas, atjungus maitinimą.
    • Maitinimo įtampa – 85–264 VAC, 50–60 Hz.
    • Gnybtuose L, N yra pavojinga tinklo įtampa – jungti tik atjungus maitinimą ir užtikrinus apsaugą nuo prisilietimo.
    • Modbus ryšio parametrų atstatymas – trumpikliu ant PROG kontaktų 1 ir 2 bent 5 s.
    • Naudojamas tik patalpose.

    Greitas pasirinkimo gidas

    0…+50 °C
    0–95 % rH
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    85–264 VAC, 50–60 Hz
    IP30
    Tinka, kai reikia:
    • valdyti ventiliatorių ar sklendę pagal temperatūrą ir drėgmę patalpoje be atskiro valdiklio;
    • įgyvendinti vėdinimą pagal poreikį drėgnose patalpose;
    • vėliau integruoti valdymą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • valdomo įrenginio įėjimo tipą (0-10 VDC, 0-20 mA ar PWM);
    • maitinimą: 85–264 VAC, 50–60 Hz;
    • ar reikia atskirų T ir rH signalų – tada rinkitės keitiklį.
    Svarbus priminimas: FCTH8 formuoja vieną valdymo signalą pagal T ir rH; jis nepakeičia ventiliatoriaus greičio reguliatoriaus galios dalies.

    DUK

    Ar reikia atskiro valdiklio?
    Ne, algoritmas integruotas, o išėjimas jungiamas tiesiai prie EC ventiliatoriaus, AC reguliatoriaus ar sklendės.
    Ar galima valdyti tik pagal drėgmę?
    Taip, temperatūros (ar drėgmės) parametrą galima išjungti per Modbus RTU.
    Kaip keičiami nustatymai?
    Per Modbus RTU – 3SModbus programa su CNVT-USB-RS485 keitikliu arba per BMS.
    Kaip atstatyti Modbus nustatymus?
    Trumpikliu ant PROG kontaktų 1 ir 2 bent 5 sekundes.
    Ar reikia 24 V maitinimo bloko?
    Ne, FCTH8 maitinamas tiesiai 85–264 VAC.
    Kokio skerspjūvio laidus galima jungti?
    Nuspaudžiami gnybtai skirti laidams iki 2,5 mm².

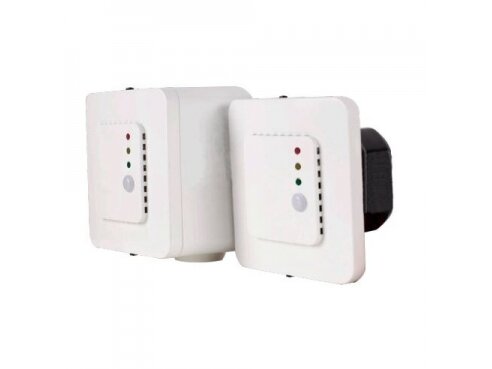

    Išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis | 0…50°C | 0-95%rH | 0-10VDC/0-20mA/PWM | Modbus RTU | 85-264VAC | IP30 | Sentera Controls | FCTH8

    Sentera FCTH8 – išmanus potinkinis temperatūros ir drėgmės jutiklis-valdiklis: 0…+50 °C, 0–95 % rH, valdymo išėjimas 0-10 VDC / 0-20 mA / PWM, maitinimas 85–264 VAC, 50–60 Hz, IP30. Vėdinimas pagal drėgmę ir temperatūrą be atskiro valdiklio.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
