  • Nauja prekė   Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 230 V AC | 1–50 000 lx | 1CO | jutiklis IP56 | DIN | VEXEN | VSOU-1

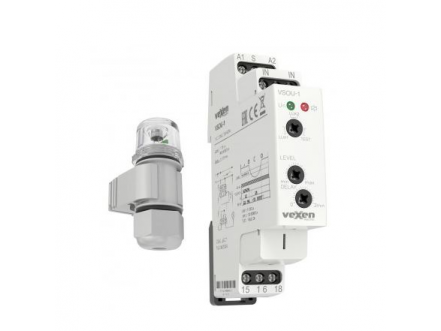

    Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 230 V AC | 1–50 000 lx | 1CO | jutiklis IP56 | DIN | VEXEN | VSOU-1

    Kodas: VSOU-1
    Pasiteirauti apie prekę
    Kaina 44.94 € su PVM
    ( 37.14 € be PVM )

    Prieblandos jungiklis ant DIN bėgelio su išoriniu jutikliu: 1–50 000 lx, 1CO 16 A AC1, užlaikymas 0–2 min, įėjimas S, 1 modulis.

  • Prekės aprašymas

    Modulinė foto relė su išoriniu jutikliu | 16 A | 1–50 000 lx | VEXEN VSOU-1

    VEXEN VSOU-1 – prieblandos jungiklis, kuris perjungia išėjimą pagal realų apšviestumą. Relė montuojama skyde ant DIN bėgelio (1 modulis), o šviesą matuoja išorinis jutiklis su laikikliu, montuojamas lauke ant sienos. Du diapazonai – 1–100 lx ir 100–50 000 lx – leidžia valdyti ir lauko apšvietimą sutemus, ir įrenginius pagal ryškią dienos šviesą.

    Pagrindinė mintis:
    Viena relė dengia visą praktikoje reikalingą šviesos ribų spektrą – nuo gilios prieblandos iki saulėtos dienos. Perjungiamas 1CO kontaktas ir blokavimo įėjimas S leidžia ją pritaikyti ne tik paprastam „įjungti sutemus“, bet ir sudėtingesnei automatikai.
    Jautrumas
    1–50 000 lx (2 diapazonai)
    Išėjimas
    1CO, 16 A AC1
    Maitinimas
    230 V AC, 50–60 Hz
    Užlaikymas
    0–2 min, reguliuojamas
    Montavimas
    1 modulis, DIN bėgelis

    Veikimo principas

    Išorinis jutiklis nuolat matuoja apšviestumą. Kai šviesa nukrenta žemiau nustatytos ribos, relė perjungia išėjimo kontaktą (15–18 susijungia) ir įjungia apšvietimą; kai šviesa vėl padidėja virš ribos su histereze – kontaktas grįžta į pradinę padėtį (15–16).

    Pasirenkamas vienas iš dviejų diapazonų – 1–100 lx arba 100–50 000 lx, o tiksli riba nustatoma priekinės panelės rankenėle LEVEL. Užlaikymas reguliuojamas 0–2 min – jis neleidžia relei reaguoti į automobilių žibintus, žaibą ar praslenkantį debesį.

    Įėjimas S skirtas priverstiniam išėjimo išjungimui: pvz., laikmačio kontaktas per A1–S nakties valandomis blokuoja apšvietimą, net jei lauke tamsu. Žalias šviesos diodas rodo maitinimą, raudonas – įjungtą išėjimą.

    Kodėl 1–50 000 lx?
    Lauko apšvietimas dažniausiai įjungiamas ties 5–20 lx, vitrinos ir reklama – ties 30–80 lx; tam naudojamas diapazonas 1–100 lx. Diapazonas 100–50 000 lx skirtas valdymui pagal dienos šviesą – pvz., žaliuzėms, markizėms, šiltnamio ar patalpos šešėliavimui, kai riba siekia tūkstančius liuksų.

    Techninės specifikacijos

    Prekės tipas Modulinis prieblandos jungiklis (foto relė) su išoriniu jutikliu
    Gamintojas / modelis VEXEN VSOU-1
    Maitinimo įtampa 230 V AC, 50–60 Hz (−15 % / +10 %)
    Išėjimas 1 perjungiamas kontaktas (1CO), gnybtai 15–16–18
    Kontaktų medžiaga AgSnO₂
    Komutuojama srovė 16 A (AC1), paleidimo srovė 30 A (< 3 s)
    Komutuojama galia 4000 VA (AC1), 384 W (DC)
    Komutuojama įtampa 250 V AC / 24 V DC
    Šviesos jautrumo diapazonas 1–50 000 lx: 1–100 lx ir 100–50 000 lx
    Suveikimo užlaikymas 0–2 min, reguliuojamas; su histereze
    Valdymo įėjimas S priverstinis išėjimo išjungimas (blokavimas), jungiamas A1–S
    Indikacija žalias LED – maitinimas, raudonas LED – išėjimas
    Jutiklis išorinis, su plastikiniu laikikliu montavimui ant sienos
    Jutiklio kabelis iki 50 m, nuo 2 × 0,35 iki 2 × 2,5 mm²
    Gnybtai iki 2,5 mm², su antgaliu iki 1,5 mm²
    Mechaninis / elektrinis resursas 3 × 10⁷ / 0,7 × 10⁵ ciklų (AC1)
    Apsaugos klasė IP40 iš priekinės panelės
    Išorinio jutiklio apsaugos klasė IP56 – jutiklis montuojamas lauke
    Matmenys 90 × 17,6 × 64 mm, 1 modulis
    Masė 65 g
    Montavimas DIN bėgelis (EN 60715)
    Darbo temperatūra −20…+55 °C (laikymo −30…+70 °C)
    Viršįtampių kategorija / taršos laipsnis III / 2
    Elektrinis stiprumas 4 kV (maitinimas – išėjimas)
    Standartai EN 60255-6, EN 61010-1

    Pagrindinės funkcijos

    • Du jautrumo diapazonai – 1–100 lx prieblandai ir 100–50 000 lx dienos šviesai.
    • Perjungiamas kontaktas 1CO – galima įjungti grandinę sutemus (15–18) arba šviesiu metu (15–16).
    • Reguliuojamas užlaikymas 0–2 min – trumpi šviesos pokyčiai neperjungia išėjimo.
    • Blokavimo įėjimas S – laikmatis ar jungiklis gali priverstinai išjungti išėjimą.
    • Jutiklio kabelis iki 50 m – jutiklį galima montuoti toli nuo skydo.
    • Kompaktiškas korpusas – 1 modulis DIN bėgelyje, aiški LED indikacija.

    Kuo skiriasi nuo panašių modelių?

    • VEXEN TWR1 – Tik 1–100 lx ir 1NO kontaktas, bet plati maitinimo įtampa 110–240 V AC ir AUTO / ON / OFF perjungiklis – paprastam lauko apšvietimui.
    • VEXEN TWR923 – Tos pačios kategorijos relė su 1–10 000 lx diapazonu – kai 50 000 lx viršutinės ribos nereikia.
    • VEXEN DTWR972 – Skaitmeninė relė su integruotu laikmačiu – naktinis išjungimas be atskiro laikmačio prie S įėjimo.
    • Eti SOU-1 – Artimas analogas: 1–50 000 lx dviem diapazonais, 1CO 16 A – alternatyva, jei objekte naudojami Eti aparatai.

    Kur naudojamas?

    • Gatvių, privažiavimų ir automobilių aikštelių apšvietimas
    • Kiemo, fasadų ir pastatų kontūrų apšvietimas
    • Parduotuvių vitrinos ir reklaminės iškabos
    • Žaliuzių, markizių ir šešėliavimo valdymas pagal dienos šviesą
    • Šiltnamių ir ūkio pastatų papildomo apšvietimo automatika
    • Lauko apšvietimas su naktiniu išjungimu per laikmatį ir S įėjimą
    • Laikmačių ir rankinių jungiklių keitimas esamuose skyduose

    Naudojimas pagal poreikį

    Elektrikui.
    Vienas modelis ir prieblandos, ir dienos šviesos užduotims; 1CO kontaktas ir S įėjimas palengvina sujungimą su kita automatika.
    Namo ar sodybos savininkui.
    Kiemo apšvietimas įsijungia sutemus be laikmačio derinimo, o su laikmačiu prie S – išsijungia nakčiai.
    Įmonės ar ūkio vadovui.
    Teritorijos apšvietimas ir šešėliavimas veikia pagal realią šviesą – mažesnės sąnaudos ir mažiau rankinio darbo.

    Praktinis panaudojimas

    Jeigu sandėlio teritorijos prožektoriai turi degti sutemus, bet nuo 0:00 iki 5:00 būti išjungti, tada VSOU-1 tai išsprendžia be sudėtingos schemos. Relę montuojate skyde, jutiklį – ant šiaurinės sienos, kur jo neapšviečia patys prožektoriai. Pasirenkate diapazoną 1–100 lx, riba – apie 10 lx, užlaikymas – 1 min. Laikmačio kontaktą prijungiate prie A1–S nakties valandoms. Prožektorių grupę jungiate per modulinį kontaktorių.

    Pliusai

    • Platus diapazonas 1–50 000 lx (du subdiapazonai)
    • Perjungiamas 1CO kontaktas 16 A AC1
    • Reguliuojamas užlaikymas 0–2 min
    • Blokavimo įėjimas S naktiniam išjungimui
    • Jutiklio kabelis iki 50 m
    • Tik 1 modulis DIN bėgelyje

    Minusai / ribojimai

    • 16 A nurodyta AC1 (aktyviai) apkrovai – LED maitinimo šaltiniams ir prožektoriams su didele paleidimo srove naudokite modulinį kontaktorių
    • Nėra integruoto laikmačio – naktiniam išjungimui reikia laikmačio prie S įėjimo arba VEXEN DTWR972
    • Maitinimas tik 230 V AC – esant kitai valdymo įtampai rinkitės VEXEN TWR1 (110–240 V AC)

    ⚠ Saugos ir montavimo pastabos

    • Jutiklį montuokite taip, kad jį apšviestų dienos šviesa, bet nepasiektų valdomų šviestuvų šviesa – kitaip relė pradės pati save išjungti.
    • Jutiklio nenukreipkite į kelio pusę, kur jį apšviečia automobilių žibintai; tam pačiam tikslui padidinkite užlaikymą.
    • Relės korpusas skirtas skydui (IP40 iš priekio) – lauke montuojamas tik jutiklis su laikikliu.
    • Jutiklio kabelis – iki 50 m; netieskite jo kartu su galios kabeliais ir nemontuokite relės šalia stiprių elektromagnetinių trikdžių šaltinių.
    • Didesnei apkrovai relė turi valdyti kontaktoriaus ritę, o ne tiesiogiai šviestuvų grupę; grandinę apsaugokite atitinkamu automatiniu jungikliu.
    • Montavimą atlieka kvalifikuotas elektrikas, atjungęs ir patikrinęs įtampos nebuvimą.

    Greitas pasirinkimo gidas

    1–50 000 lx
    1CO 16 A AC1
    230 V AC
    1 modulis DIN
    Tinka, kai reikia:
    • valdyti apšvietimą ar kitą įrangą tiek prieblandoje, tiek pagal dienos šviesą;
    • perjungiamo kontakto (įjungti sutemus arba šviesiu metu);
    • naktinio išjungimo per išorinį laikmatį (S įėjimas).
    Patikrinkite prieš naudojimą:
    • apkrovos tipą ir paleidimo srovę (LED – per kontaktorių);
    • kur montuosite jutiklį ir ar kabelis neviršys 50 m;
    • ar valdymo grandinės įtampa – 230 V AC.
    Svarbus priminimas: foto relė valdo apšvietimą pagal šviesą, bet nepakeičia apsaugos aparatų; naktiniam išjungimui prie S įėjimo reikia atskiro laikmačio.
    ☝ Elsprendimai.eu rekomenduoja:

    DUK

    Kurį diapazoną pasirinkti?
    Lauko apšvietimui ir vitrinoms – 1–100 lx; žaliuzėms, šešėliavimui ir kitam valdymui pagal dienos šviesą – 100–50 000 lx.
    Kur montuoti jutiklį?
    Lauke, šiaurinėje pastato pusėje, kur jį apšviečia dienos šviesa, bet ne valdomi šviestuvai ar automobilių žibintai.
    Ar galima tiesiogiai jungti LED prožektorius?
    Nedidelę apkrovą – taip, bet didesnėms LED grupėms dėl paleidimo srovės naudokite modulinį kontaktorių.
    Kam skirtas įėjimas S?
    Priverstiniam išėjimo išjungimui: pvz., laikmačio kontaktas per A1–S išjungia apšvietimą nakčiai.
    Kodėl išėjimas persijungia ne iš karto?
    Veikia reguliuojamas 0–2 min užlaikymas – jis apsaugo nuo klaidingo suveikimo.
    Kokiu atstumu gali būti jutiklis?
    Iki 50 m nuo relės, naudojant 2 × 0,35–2 × 2,5 mm² kabelį.

    Modulinė foto relė su išoriniu jutikliu | 1–50 000 lx | 16 A | VEXEN VSOU-1

    VEXEN VSOU-1 – modulinis prieblandos jungiklis su išoriniu jutikliu, dviem diapazonais 1–100 lx ir 100–50 000 lx, perjungiamu 1CO 16 A AC1 kontaktu, reguliuojamu 0–2 min užlaikymu ir blokavimo įėjimu S. Skirtas lauko apšvietimui ir valdymui pagal dienos šviesą.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
