Name: Modulinė foto relė | sutemų jungiklis su išoriniu jutikliu | 20 A | 220–240 V AC | 2–100 lx | jutiklis IP65 | DIN | GTV | CZ-1
Brand: GTV lighting
SKU: CZ-CZ1000-00
Price: 8.15 EUR
Availability: InStock

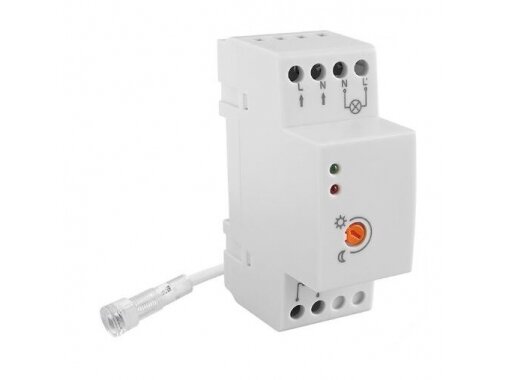

Modulinė foto relė | sutemų jungiklis su išoriniu jutikliu | 20 A | 220–240 V AC | 2–100 lx | jutiklis IP65 | DIN | GTV | CZ-1

Kodas: CZ-CZ1000-00

Barkodas: 5901867108920

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 8.15 € su PVM
( 6.74 € be PVM )

Į krepšelį

Sutemų jungiklis ant DIN bėgelio su išoriniu hermetišku IP65 jutikliu: 2–100 lx, 20 A, iki 4800 W, 220–240 V AC.

Prekės aprašymas

Modulinė foto relė su išoriniu jutikliu | 20 A | 2–100 lx | GTV CZ-1

GTV CZ-1 – sutemų jungiklis, kuris įjungia apšvietimą sutemus ir išjungia prašvitus. Relė montuojama skyde ant DIN bėgelio (IP20), o šviesą matuoja atskiras hermetiškas IP65 jutiklis, montuojamas lauke. Įjungimo riba reguliuojama 2–100 lx diapazone – tai tipinis gatvių, kiemo ir sodo apšvietimo diapazonas.

5 m.

Gamintojo garantija – 5 metai
GTV šiam modeliui nurodo 5 metų gamintojo garantiją.

Pagrindinė mintis:
Relė lieka sausame skyde, lauke – tik sandarus jutiklis. Apšvietimas dega tik tada, kai realiai tamsu, todėl nereikia sezoniškai derinti laikmačio, o 20 A kontaktas atlaiko solidžią aktyviąją apkrovą.

Jautrumas
2–100 lx

Komutuojama srovė
20 A

Maks. apkrova
4800 W

Maitinimas
220–240 V AC, 50/60 Hz

Jutiklis
IP65, montuojamas lauke

Veikimo principas

Išorinis jutiklis matuoja aplinkos apšviestumą. Kai šviesa nukrenta žemiau nustatytos ribos, relė įjungia išėjimą ir apšvietimą; kai šviesos padaugėja – atjungia.

Riba nustatoma relės priekyje esančia rankenėle, sklandžiai 2–100 lx diapazone. Mažesnė vertė – apšvietimas įsijungs vėliau, tamsoje; didesnė – anksčiau, dar prieblandoje.

Relės korpusas (IP20) skirtas tik skydui, o jutiklis (IP65) atlaiko lietų, drėgmę ir temperatūros svyravimus lauke.

Kodėl 2–100 lx?
Gatvių ir kiemo apšvietimas dažniausiai įjungiamas ties 5–20 lx, vitrinos ir iškabos – ties 30–80 lx. Diapazonas 2–100 lx apima abu atvejus. Jei apšvietimą reikia valdyti pagal dienos šviesą (stoginės, apniukusi diena), rinkitės platesnio diapazono relę.

Techninės specifikacijos

Prekės tipas	Modulinis sutemų jungiklis (foto relė) su išoriniu jutikliu
Gamintojas / modelis	GTV CZ-1 (kodas CZ-CZ1000-00)
Maitinimo įtampa	220–240 V AC, 50/60 Hz
Komutuojama srovė	20 A
Maks. apkrova	4800 W
LED apkrova	gamintojas nurodo suderinamumą su LED, galios ribos nenurodo
Šviesos jautrumo diapazonas	2–100 lx, reguliuojamas rankenėle
Apsaugos klasė	IP20 relė, IP65 jutiklis
Montavimas	relė – DIN bėgelis skyde, jutiklis – lauke
Matmenys (relė)	90 × 36 × 66 mm, 2 moduliai
Masė	130 g
Atitiktis	CE

Pagrindinės funkcijos

Automatinis įjungimas sutemus – apšvietimas dega tik tada, kai jo reikia.
Reguliuojama riba 2–100 lx – įjungimo momentą pritaikote objektui.
20 A išėjimas – aktyviajai apkrovai iki 4800 W.
Hermetiškas IP65 jutiklis – lauke montuojamas tik jutiklis, relė lieka skyde.
Montavimas ant DIN bėgelio – telpa į standartinį skydą šalia apsaugos aparatų.

Kuo skiriasi nuo panašių modelių?

VEXEN TWR1 – Panašus 1–100 lx diapazonas, bet 16 A, tik 1 modulis ir AUTO / ON / OFF režimų perjungiklis.
F&F AZ 112 – Platesnis 2–1000 lx diapazonas, 1 modulis, LED iki 250 W, jutiklio kabelis iki 10 m.
Promfactor FRS21 – Tas pats 2–100 lx diapazonas, bet 25 A išėjimas – kai jungiama dar didesnė apkrova.
GTV CZ-2 – Tos pačios GTV linijos sieninė relė su laikmačiu – kai apšvietimą reikia išjungti po nustatyto laiko.

Kur naudojamas?

Gatvių ir privažiavimų apšvietimas
Kiemo, takų ir sodo šviestuvai
Fasadų ir įėjimų apšvietimas
Vitrinos ir reklaminės iškabos
Ūkių ir sandėlių teritorijų prožektoriai
Laikmačių keitimas esamuose skyduose

Naudojimas pagal poreikį

Elektrikui.
Relė skyde šalia automatinio jungiklio, jutiklis lauke, riba nustatoma rankenėle – paprastas ir aiškus sprendimas.

Namo ar sodybos savininkui.
Kiemo ir sodo šviestuvai įsijungia sutemus kiekvieną vakarą, be laikmačio derinimo.

Įmonės ar ūkio vadovui.
Teritorijos apšvietimas dirba pagal realią šviesą – mažiau elektros ir rankinio darbo.

Praktinis panaudojimas

Jeigu sodybos skyde stovi mechaninis laikmatis, valdantis kiemo ir sodo šviestuvus, tada jį keičia CZ-1. Relę montuojate ant DIN bėgelio vietoj laikmačio, jutiklį – lauke ant šiaurinės sienos, kur jo nepasiekia patys šviestuvai. Rankenėlę nustatote apie 10 lx – apšvietimas įsijungs sutemus ištisus metus be derinimo.

Pliusai

Reguliuojama įjungimo riba 2–100 lx
20 A išėjimas, iki 4800 W aktyviosios apkrovos
Hermetiškas IP65 jutiklis
Relė apsaugota skyde ant DIN bėgelio
Plati maitinimo įtampa 220–240 V AC

Minusai / ribojimai

LED apkrovos ribos gamintojas nenurodo – LED maitinimo šaltiniams ir prožektoriams su didele paleidimo srove naudokite modulinį kontaktorių
Užima 2 modulius – mažame skydelyje kompaktiškesnė VEXEN TWR1 (1 modulis)
Diapazonas tik iki 100 lx – valdymui pagal dienos šviesą rinkitės F&F AZ 112
Nėra laikmačio naktiniam išjungimui – tokiai funkcijai yra VEXEN DTWR972

⚠ Saugos ir montavimo pastabos

Jutiklį montuokite taip, kad jį apšviestų dienos šviesa, bet nepasiektų valdomų šviestuvų šviesa – kitaip apšvietimas pradės mirksėti.
Jutiklio nenukreipkite į pietus tiesioginei saulei ir į kelio pusę, kur jį apšviečia automobilių žibintai.
Relės korpusas IP20 – montuojamas tik skyde; lauke montuojamas tik IP65 jutiklis.
LED grupėms ir prožektoriams su didele paleidimo srove relė turi valdyti kontaktoriaus ritę, o ne tiesiogiai apkrovą.
Grandinę apsaugokite automatiniu jungikliu, parinktu pagal liniją ir apkrovą.
Montavimą atlieka kvalifikuotas elektrikas, atjungęs ir patikrinęs įtampos nebuvimą.

Greitas pasirinkimo gidas

2–100 lx

20 A / 4800 W

220–240 V AC

2 moduliai DIN

Tinka, kai reikia:

automatiškai įjungti lauko apšvietimą sutemus;
pakeisti laikmatį skyde;
tiesiogiai valdyti didesnę aktyviąją apkrovą.

Patikrinkite prieš naudojimą:

apkrovos tipą ir paleidimo srovę (LED – per kontaktorių);
ar skyde yra 2 laisvi moduliai;
kur montuosite jutiklį ir kaip nuvesite jo kabelį.

Svarbus priminimas: foto relė valdo apšvietimą pagal šviesą, bet nepakeičia apsaugos aparatų ir neišjungia apšvietimo nakties viduryje – tam reikia relės su laikmačiu.

☝ Elsprendimai.eu rekomenduoja:

Moduliniai kontaktoriai – kai valdoma LED ar prožektorių grupė su didele paleidimo srove.
Modulinės laiko relės – kai apšvietimą reikia išjungti po nustatyto laiko.
Foto relės ir prieblandos jungikliai – visi prieblandos jungikliai vienoje vietoje.

DUK

Kur montuoti jutiklį?
Lauke, šiaurinėje pastato pusėje, kur jį apšviečia dienos šviesa, bet ne valdomi šviestuvai ar automobilių žibintai.

Kokią ribą nustatyti kiemo apšvietimui?
Dažniausiai pakanka 5–20 lx; vitrinoms ir iškaboms – 30–80 lx.

Ar galima tiesiogiai jungti LED prožektorius?
Gamintojas nurodo, kad relė suderinama su LED, bet galios ribos nepateikia – didesnėms LED grupėms naudokite modulinį kontaktorių.

Ar relę galima montuoti lauke?
Ne, relė (IP20) montuojama skyde ant DIN bėgelio, lauke – tik IP65 jutiklis.

Kiek vietos užima skyde?
2 modulius (apie 36 mm).

Modulinė foto relė su išoriniu jutikliu | 2–100 lx | 20 A | GTV CZ-1

GTV CZ-1 – modulinis sutemų jungiklis su išoriniu IP65 jutikliu, reguliuojama 2–100 lx riba ir 20 A išėjimu (iki 4800 W). Skirtas gatvių, kiemo, sodo ir fasadų apšvietimui automatiškai valdyti iš skydo.
