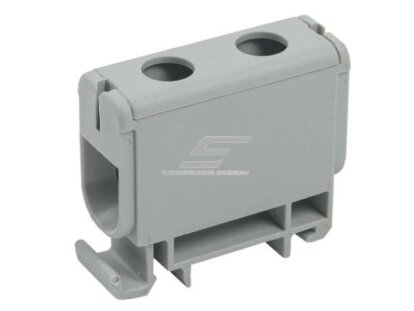

Galios paskirstymo gnybtas | laidų | kabelių pajungimui | Al: 145A 6-50mm² | Cu: 160A 2,5-50mm² | ant DIN | pilkas | IP20 | IEK | YZN12-050-K03 | 4606056504101

Techninės specifikacijos

• Gamintojas: IEK
• Produkto tipas: galios paskirstymo gnybtas
• Paskirtis: laidų ir kabelių pajungimui, paskirstymui, komunikacijai į paskirstymo skydelį
• Montavimo tipas: ant standartinio 35 mm DIN bėgelio
• Spalva: pilka
• Stulpų skaičius: 1
• Sraigtinių gnybtų skaičius viename poliuje: 2
• Sujungimo taškas: šoninis / skersinis
• Korpuso medžiaga: poliamidas
• Korpuso izoliacinė medžiaga: poliamidas
• Suspaudimo medžiaga: aliuminis
• Laidininko medžiaga: aliuminis
• Nominali darbinė įtampa: iki 800 V
• Nominali izoliacijos įtampa Ui: 800 V
• Nominali AC darbinė įtampa Ue: ≤ 800 V
• Nominali DC darbinė įtampa Ue: ≤ 800 V
• Nominali srovė variniams laidininkams Cu: 160 A
• Nominali srovė aliumininiams laidininkams Al: 145 A
• Nominali jungties talpa Cu: 2,5–50 mm²
• Nominali jungties talpa Al: 6–50 mm²
• Suvytos lanksčios vielos skerspjūvis: 6–50 mm²
• Viengyslės standžios vielos skerspjūvis: 6–50 mm²
• Priveržimo momentas: 4 Nm laidininkams 2,5–4 mm²; 12 Nm laidininkams 6–50 mm²
• Vardinis dažnis: 50 Hz
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Apsaugos laipsnis: IP20
• Aukštis: 51 mm
• Ilgis: 51 mm
• Plotis: 17,5 mm

Funkcijos

• Galios paskirstymas skydelyje – leidžia tvarkingai paskirstyti elektros maitinimą tarp grandinių paskirstymo skyde
• Laidų ir kabelių pajungimas – skirtas varinių ir aliumininių laidininkų prijungimui prie bendro paskirstymo taško
• Tinka Cu laidininkams – galima jungti varinius laidus nuo 2,5 iki 50 mm², nominali srovė iki 160 A
• Tinka Al laidininkams – galima jungti aliumininius laidus nuo 6 iki 50 mm², nominali srovė iki 145 A
• Montavimas ant DIN bėgelio – greitai ir patogiai montuojamas ant standartinio 35 mm DIN bėgelio
• Šoninis laidininkų pajungimas – laidai prijungiami iš šono, todėl lengviau tvarkingai išvedžioti kabelius skydelyje
• Sraigtinis užveržimas – laidininkai prispaudžiami varžtais, užtikrinant tvirtą ir stabilų kontaktą
• Darbas AC ir DC grandinėse – gali būti naudojamas tiek kintamosios, tiek nuolatinės srovės sistemose iki 800 V
• Kompaktiškas korpusas – tik 17,5 mm pločio, todėl taupo vietą elektros skydelyje
• Apsauga nuo atsitiktinio prisilietimo – IP20 apsaugos klasė tinkama montavimui uždarame elektros skyde
• Atsparumas temperatūrai – gali veikti plačiame temperatūrų diapazone nuo -40 °C iki +85 °C

Naudojimas

• Buitiniam vartotojui: Šis gnybtas gali būti aktualus, kai reikia tvarkingai paskirstyti elektros maitinimą namų paskirstymo skydelyje, garaže, dirbtuvėse ar ūkiniame pastate. Jis padeda išvengti netvarkingų laidų sujungimų ir leidžia profesionaliau suformuoti elektros grandines.
• Elektromontuotojui: Praktiškas sprendimas, kai reikia greitai ir patikimai prijungti įvadinius ar paskirstymo kabelius. DIN montavimas, aiškūs laidininkų skerspjūviai ir nurodyti priveržimo momentai padeda atlikti darbą tvarkingai ir techniškai teisingai.
• Inžinieriui / projektuotojui: Projektuojant elektros skydus, šis gnybtas naudingas dėl aiškių parametrų: 800 V darbinė įtampa, Cu iki 160 A, Al iki 145 A, IP20 apsauga, -40...+85 °C darbinė temperatūra. Tai leidžia jį įtraukti į paskirstymo, valdymo ar automatikos skydų sprendimus.
• Pramonės ir komercinių objektų naudotojui: Tinka naudoti gamybinėse patalpose, sandėliuose, techninėse zonose, komerciniuose pastatuose, kur reikalingas patikimas elektros paskirstymas skydelyje. Dėl aukštos srovės ir įtampos parametrų gnybtas gali būti naudojamas didesnės apkrovos grandinėse.

Pliusai

• Tinka variniams ir aliumininiams laidininkams
• Nominali srovė iki 160 A Cu ir 145 A Al
• Darbinė įtampa iki 800 V AC/DC
• Montuojamas ant standartinio 35 mm DIN bėgelio
• Kompaktiškas 17,5 mm pločio korpusas
• Atsparus plačiam temperatūrų diapazonui: -40...+85 °C
• Tinka paskirstymo skydams, valdymo spintoms ir įvadinėms grandinėms

Minusai

• Apsaugos laipsnis IP20, todėl turi būti montuojamas tik tinkamame elektros skyde ar apsaugotame korpuse
• Netinka tiesioginiam montavimui lauke be papildomos apsaugos

Ar šis gnybtas tinka aliumininiams laidams?

• Taip, gnybtas tinka aliumininiams laidininkams nuo 6 iki 50 mm². Nominali srovė naudojant Al laidininkus – iki 145 A.

Ar galima jungti varinius laidus?

• Taip, galima jungti varinius laidininkus nuo 2,5 iki 50 mm². Naudojant Cu laidininkus, nominali srovė siekia iki 160 A.

Kur montuojamas šis galios paskirstymo gnybtas?

• Gnybtas montuojamas ant standartinio 35 mm DIN bėgelio paskirstymo skydelyje, elektros spintoje arba valdymo skyde.

Ar šis gnybtas apsaugo nuo trumpojo jungimo ar perkrovos?

• Ne. Tai nėra automatinis jungiklis ar saugiklis. Gnybtas skirtas laidų pajungimui ir galios paskirstymui. Grandinės apsaugai turi būti naudojami tinkami automatiniai jungikliai, saugikliai ar kiti apsaugos įrenginiai.
