Gelinė mova | jungtis kabeliui-laidui | 146x55x35mm | 5 gysloms 1,5-6mm² | IP68 | Shark | SH0506
Kodas: SH0506Kaina 18.82 € su PVM( 15.55 € be PVM )SHARK Classic SH0506 – gelinė kabelių jungiamoji mova, skirta iki 5 gyslų 0,6/1 kV kabeliams su 1,5–6 mm² laidininkais. Mova turi IP68 apsaugą, netoksišką silikoninį gelį ir komplekte esantį 5 polių varžtinį gnybtų bloką, tinkamą Cu, Al ir Cu/Al laidininkams. Kompaktiškas 146 × 55 × 35 mm korpusas yra pakartotinai atidaromas, todėl jungtį galima patikrinti ar pakoreguoti be papildomo gelio užpildymo.
-
Gelinė kabelių mova | jungtis 5 gyslų kabeliui | 1,5–6 mm² | 0,6/1 kV | 146 × 55 × 35 mm | IP68 | SHARK Classic | SH0506
SHARK SH0506 – sandari, pakartotinai atidaroma gelinė kabelių jungiamoji mova, skirta iki penkių gyslų 0,6/1 kV elektros kabeliams, kurių laidininkų skerspjūvis yra 1,5–6 mm². Movos viduje esantis netoksiškas silikoninis gelis izoliuoja elektrines jungtis ir sudaro apsauginį barjerą nuo drėgmės, vandens bei nešvarumų. Komplekte esantis penkių polių izoliuotas gnybtų blokas su varžtiniu prispaudimu leidžia sujungti varinius, aliumininius ir varinius su aliumininiais laidininkus. Mėlynas polipropileno korpusas, kompaktiški 146 × 55 × 35 mm matmenys ir IP68 apsaugos laipsnis leidžia movą naudoti požeminėse, antžeminėse, lauko ir kabelių kanalų instaliacijose. Konstrukcija atidaroma pakartotinai, todėl jungtį galima apžiūrėti ar pakoreguoti nekeičiant izoliacinio gelio.
Pagrindinė mintis:
Elektros kabelių sujungimas sudėtingoje aplinkoje reikalauja ne tik patikimo elektrinio kontakto, bet ir apsaugos nuo vandens, drėgmės bei teršalų. Įprasta jungiamoji dėžutė su gnybtais ne visada tinkama požeminei ar vandens poveikio veikiamai instaliacijai. SHARK SH0506 šią problemą sprendžia vienoje konstrukcijoje sujungdama izoliuotą penkių polių gnybtų bloką, apsauginį korpusą ir silikoninį sandarinimo gelį. Kabeliai sujungiami varžtiniais gnybtais, o uždarytos movos gelis apgaubia jungties vietą ir izoliuoja ją nuo aplinkos. Prireikus movą galima atidaryti pakartotinai – be dervos šalinimo ar naujo gelio užpildymo.⚡ Kibirkštis: Faze, kam reikalinga gelinė mova? Negi negalima kabelių sujungti paprastoje hermetinėje dėžutėje?
⚙ Fazė: Galima, jei dėžutė ir jos įvadai atitinka montavimo sąlygas. Tačiau gelinė mova turi papildomą privalumą – jungtys ne tik uždaromos korpuse, bet ir apgaubiamos izoliaciniu silikoniniu geliu. Taip sukuriamas barjeras nuo vandens ir nešvarumų. O svarbiausia – SHARK mova nėra vienkartinė užliejama derva. Jei vėliau reikės patikrinti kontaktą ar pakeisti sujungimą, korpusą galima atidaryti ir vėl uždaryti, nepapildant gelio.
Kabelio jungtis
5 poliai | 1,5–6 mm²Apsauga ir izoliacija
IP68 | 0,6/1 kVKabelio skersmuo
Ø11–19 mmMovos matmenys

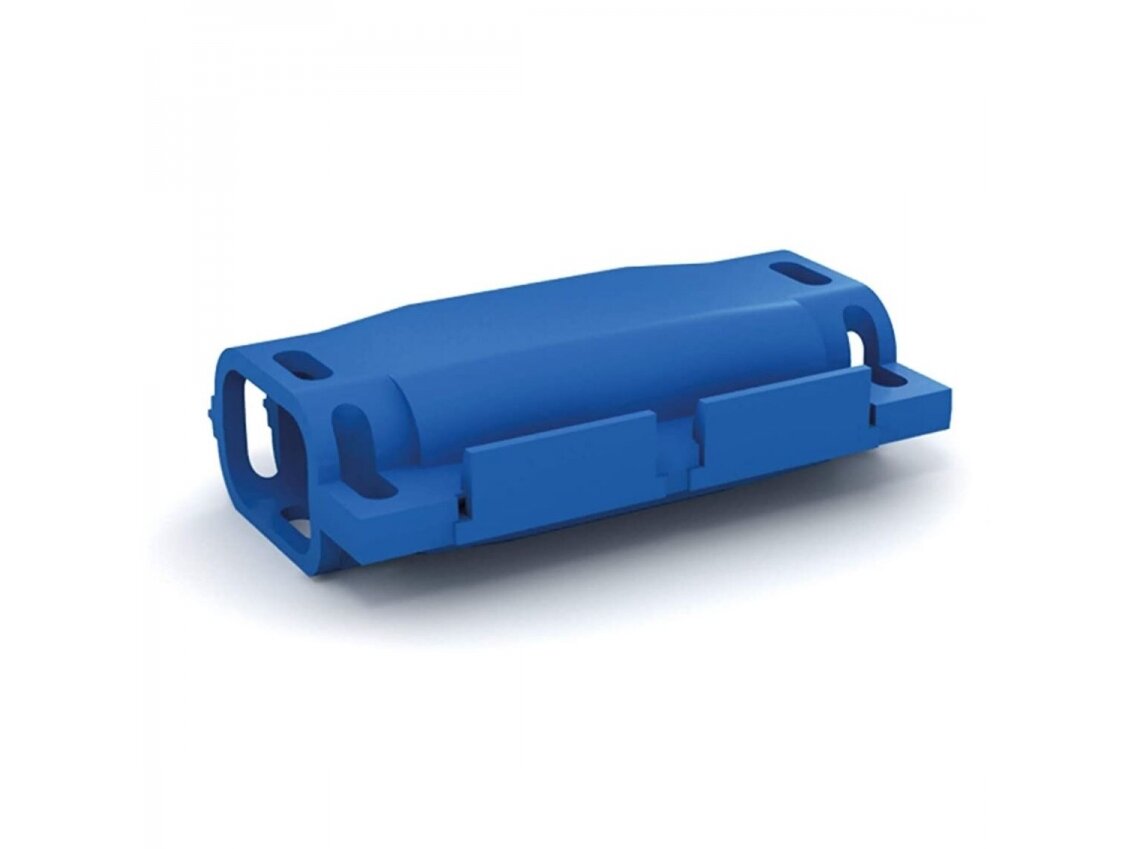

146 × 55 × 35 mmVeikimo principas
SHARK SH0506 veikia mechaninio kabelių sujungimo ir gelinės izoliacijos principu. Elektros kabelių gyslos sujungiamos komplekte esančiu penkių polių izoliuotu gnybtų bloku, o visa jungtis patalpinama į iš anksto silikoniniu geliu užpildytą polipropileno korpusą.

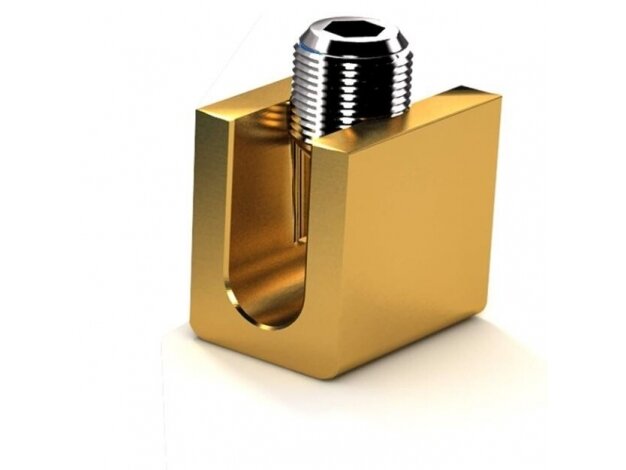

Gnybtų blokas pagamintas iš alavuoto aliuminio, o jo izoliacinė konstrukcija – iš stiklo pluoštu sustiprinto poliamido PA 6.6. Varžtiniai gnybtai užtikrina mechaninį laidininkų prispaudimą ir elektrinį kontaktą. Šio tipo jungtis leidžia sujungti varinius, aliumininius bei skirtingų metalų Cu/Al laidininkus.

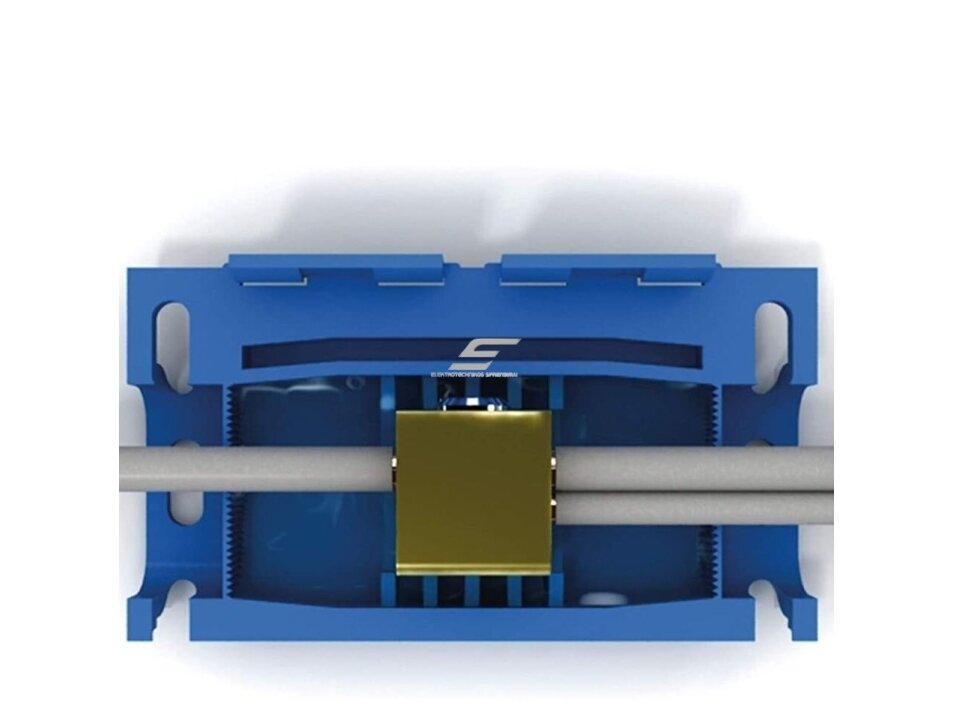

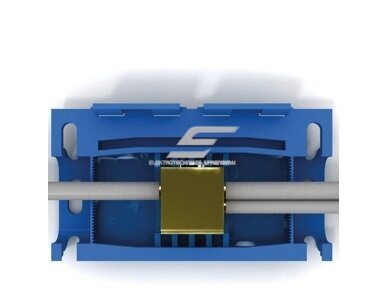

Uždarant movos korpusą, silikoninis gelis prisitaiko prie viduje esančių laidininkų, gnybtų bloko ir kabelio izoliacijos paviršių. Gelis užpildo aplink jungtį esančias ertmes, todėl drėgmei ir nešvarumams tampa sunkiau pasiekti elektrinių kontaktų zoną.
Silikoninio gelio dielektrinis atsparumas yra 27 kV/mm, o korpuso medžiagos – daugiau kaip 20 kV/mm. Tai elektrinės izoliacijos medžiagų charakteristikos, kurios prisideda prie movos tinkamumo 0,6/1 kV kabelių jungtims.
Skirtingai nei kietėjančia derva užliejamos movos, SHARK silikoninis gelis išlieka elastingas. Dėl to konstrukciją galima atidaryti pakartotinai, pasiekti gnybtų bloką ir atlikti reikalingus jungties pakeitimus. Po darbų mova uždaroma iš naujo, o esamas gelis toliau atlieka izoliavimo funkciją.
Mova skirta tiesiniams kabelių sujungimams, taip pat gali būti naudojama atšakiniams sujungimams, kai kabelių ir gnybtų išdėstymas atitinka jungties konstrukciją. Ją galima montuoti po žeme, ant žemės, kabelių kanaluose ir antžeminėse trasose.
IP68 apsaugos laipsnis ir silikoninė izoliacija leidžia naudoti movą aplinkoje, kurioje galimas vandens poveikis. Tačiau elektrinės jungties patikimumui taip pat svarbūs tinkami kabelių skersmenys, teisingas laidininkų prispaudimas ir visiškai uždarytas movos korpusas.
Kuo naudinga ši gelinė kabelių mova?
SHARK SH0506 viename komplekte sujungia penkių polių elektrinę jungtį, silikoninę izoliaciją ir apsauginį korpusą. Tai leidžia sujungti iki penkių kabelio gyslų, apsaugoti jas nuo drėgmės ir užtikrinti galimybę ateityje pasiekti kontaktus. Suderinamumas su variniais ir aliumininiais laidininkais, IP68 apsauga, UV atsparus korpusas ir pakartotinis atidarymas daro movą praktišku sprendimu sudėtingesnėms elektros instaliacijos sąlygoms.Techniniai duomenys
Prekės tipas Gelinė kabelių jungiamoji mova su izoliuotu gnybtų bloku Prekės ženklas SHARK Serija SHARK Classic Dydžio grupė Size Three (3 dydis) Prekės kodas SH0506 Jungimo technologija Silikoninio gelio izoliacija ir varžtiniai gnybtai Vardinė kabelių įtampa 0,6/1 kV Didžiausias jungiamų gyslų skaičius 5 Laidininkų skerspjūvis 1,5–6 mm² (lankstiems laidininkams) Kabelio išorinis skersmuo Ø11–19 mm Jungiamų laidininkų medžiaga Varis (Cu), aliuminis (Al) Cu/Al jungčių suderinamumas Taip Tiesinis kabelių sujungimas Skirta tiesiniam sujungimui Atšakinis kabelių sujungimas Tinkama atšakiniam sujungimui Movos ilgis (L) 146 mm Movos plotis (W) 55 mm Movos aukštis (H) 35 mm Korpuso sienelės storis 2 mm Korpuso medžiaga Polipropilenas (PP) Korpuso spalva Mėlyna Korpuso dielektrinis atsparumas Daugiau kaip 20 kV/mm Korpuso darbinė temperatūra −20...+90 °C Korpuso savaiminio gesimo klasė V-2 Korpuso atsparumas UV spinduliuotei Taip Gnybtų bloko tipas Izoliuotas tiesinio sujungimo gnybtų blokas Gnybtų bloko polių skaičius 5 Gnybtų medžiaga Alavuotas aliuminis Gnybtų izoliacijos medžiaga PA 6.6 + 30 % stiklo pluošto Laidininkų prispaudimas Varžtinis Gnybtų bloko izoliacija Taip Gelio medžiaga Silikoninis izoliacinis gelis Gelio spalva Skaidri Gelio dielektrinis atsparumas 27 kV/mm Gelio toksiškumas Netoksiškas Pakartotinis atidarymas Taip Gelio papildymas po atidarymo Nereikalingas įprasto pakartotinio naudojimo metu Gelio sandėliavimo galiojimas Neribotas Sudėtis be halogenų Taip Sudėtis be švino (Pb) Taip Apsaugos nuo vandens lygis IP68; vandens apsaugos charakteristika atitinka X8 Mechaninė kabelio tempimo apsauga (SRS) Neintegruota Montavimo aplinka Po žeme, ant žemės, antžeminėse trasose, kabelių kanaluose ir vamzdžiuose Komplektacija Geliu užpildyta mova, izoliuotas penkių polių gnybtų blokas, dirželiai, instrukcija Sertifikavimas RINA, sertifikatas ELE 153611CS Standartai CEI EN 50393; EN 60695-2-11; CEI 20-37/2-1; CEI 20-37/4 Atitiktis direktyvoms 2014/35/ES (LVD); 2011/65/ES (RoHS 2); (ES) 2015/863 (RoHS 3) Ženklinimas CE Izoliacijos konstrukcija Dviguba izoliacija Degumo charakteristika Savaime gesinanti korpuso medžiaga, mažas dujų išsiskyrimas ETIM klasifikacija EC001169 (ETIM 7.0) Pagrindinės funkcijos
- IP68 apsauga – movos konstrukcija skirta kabelių jungtims, kurios gali būti veikiamos vandens ir drėgmės.
- Silikoninė gelinė izoliacija – elastingas gelis apgaubia elektrinius sujungimus ir padeda apsaugoti juos nuo vandens bei nešvarumų.
- Pakartotinai atidaroma konstrukcija – galima pasiekti gnybtų bloką neardant sukietėjusios užliejimo masės.
- Pakartotinis naudojimas be gelio papildymo – po įprasto atidarymo esamas gelis toliau naudojamas jungties izoliavimui.
- Penkių polių gnybtų blokas – leidžia vienoje movoje sujungti iki penkių kabelio gyslų.
- Varžtiniai gnybtai – užtikrina laidininkų mechaninį prispaudimą.
- Cu, Al ir Cu/Al suderinamumas – leidžia sujungti varinius, aliumininius bei skirtingų metalų laidininkus.
- 1,5–6 mm² laidininkų diapazonas – pritaikomas įvairių skerspjūvių lankstiems galios kabeliams.
- Ø11–19 mm kabelių skersmuo – skirtas numatyto dydžio elektros kabelių apvalkalams.
- 0,6/1 kV izoliacijos klasė – tinkama atitinkamos vardinės įtampos elektros kabelių jungtims.
- Atsparus UV spinduliuotei korpusas – leidžia naudoti movą antžeminėse ir lauko elektros instaliacijose.
- Netoksiškas silikoninis gelis – saugesnis tvarkyti montuojant, lyginant su pavojingomis cheminėmis užliejimo medžiagomis.
- Kompaktiški matmenys – 146 × 55 × 35 mm korpusas patogus ribotos erdvės kabelių jungtims.
- Paruoštas montavimo komplektas – mova jau užpildyta geliu, o gnybtų blokas ir tvirtinimo elementai pateikiami kartu.
Kur naudojama?
- Požeminėse elektros kabelių jungtyse.
- Lauko elektros instaliacijoje, kur kabelių sujungimus veikia drėgmė ir krituliai.
- Kiemo, sodo ir teritorijų apšvietimo kabelių jungtyse.
- Elektros kabelių kanaluose ir apsauginiuose vamzdžiuose.
- Antžeminėse kabelių trasose ir techninėse instaliacijose.
- Gyvenamųjų namų pagalbinių elektros įrenginių prijungimuose.
- Pramoninių objektų elektros paskirstymo bei įrangos maitinimo grandinėse.
- Sandėlių, dirbtuvių ir techninių patalpų elektros kabelių sujungimuose.
- Renovacijos ir remonto darbuose, kai reikia atkurti kabelio jungtį.
- Kabelių instaliacijose, kuriose naudojami variniai arba aliumininiai laidininkai.
- Elektros sistemose, kuriose svarbi galimybė ateityje atidaryti ir patikrinti sujungimą.
Naudojimas pagal poreikį
Elektros montuotojui.
Paruoštas komplektas su silikoniniu geliu ir penkių polių gnybtų bloku leidžia atlikti kabelio jungtį be atskiro dervos maišymo ar liejimo. Varžtiniai gnybtai patogūs montavimo darbams, o pakartotinai atidaromas korpusas palengvina jungties priežiūrą.Elektros projektuotojui.
0,6/1 kV įtampos klasė, iki penkių gyslų prijungimas, 1,5–6 mm² laidininkų skerspjūvis ir IP68 apsauga leidžia įvertinti movos panaudojimą požeminėse bei antžeminėse kabelių trasose. Jungties išdėstymas ir kabelių mechaninis tvirtinimas projektuojami atskirai.Techninės priežiūros specialistui.
Pakartotinai atidaroma mova leidžia pasiekti laidininkų kontaktus atliekant diagnostiką, remontą arba kabelių jungties pakeitimus. Silikoninis gelis išlieka elastingas, todėl nereikia ardyti sukietėjusios izoliacinės masės.Praktinis panaudojimas
Įrengiant lauko teritorijos apšvietimą, požeminėje kabelių trasoje gali prireikti sujungti du penkių gyslų elektros kabelius. Jeigu naudojami 0,6/1 kV klasės kabeliai, kurių gyslų skerspjūvis yra 1,5–6 mm², o išorinis skersmuo telpa į Ø11–19 mm intervalą, jungčiai gali būti naudojama SHARK SH0506 gelinė mova. Kabelių gyslos paruošiamos ir sujungiamos komplekte esančiame penkių polių varžtiniame gnybtų bloke. Gnybtų blokas įstatomas į geliu užpildytą korpusą, kabeliai išdėstomi pagal movos konstrukciją, o korpusas uždaromas. Silikoninis gelis apgaubia jungties vietą ir apsaugo ją nuo drėgmės. Jeigu vėliau reikėtų atlikti patikrą, movą galima atidaryti, pasiekti kontaktus ir po darbų vėl uždaryti. Kabelių mechaninė apsauga nuo tempimo užtikrinama atskirai.Pliusai
- IP68 apsauga nuo vandens poveikio.
- Paruošta silikoninė gelinė izoliacija.
- Pakartotinai atidaroma konstrukcija.
- Galimybė naudoti tą patį gelį po atidarymo.
- Penkių polių izoliuotas gnybtų blokas komplekte.
- Varžtinis laidininkų prispaudimas.
- Tinka variniams, aliumininiams ir Cu/Al sujungimams.
- 1,5–6 mm² laidininkų diapazonas.
- 0,6/1 kV kabelių jungčių izoliacija.
- UV spinduliuotei atsparus polipropileno korpusas.
- Netoksiškas, be halogenų silikoninis gelis.
- Kompaktiški 146 × 55 × 35 mm matmenys.
- Tinka požeminėms ir antžeminėms instaliacijoms.
- Montavimui nereikalingas dervos maišymas ar kietėjimo procesas.
Minusai / ribojimai
- Skirta ne daugiau kaip penkių gyslų jungtims.
- Laidininkų skerspjūvis ribojamas 1,5–6 mm² intervalu.
- Kabelio išorinis skersmuo turi būti Ø11–19 mm.
- Skirta 0,6/1 kV klasės kabelių jungtims, ne aukštesnės įtampos sistemoms.
- Nėra integruotos kabelio tempimo jėgos nuėmimo sistemos (SRS).
- Varžtinė jungtis reikalauja tinkamo laidininkų paruošimo ir prispaudimo.
- Kompaktiškas korpusas riboja didesnių gnybtų blokų ar papildomų jungčių išdėstymą.
- Pakartotinis atidarymas turi būti atliekamas taip, kad nepažeistų korpuso ir nesuterštų gelio.
Montavimas ir saugos pastabos
- Elektros darbus turi atlikti kvalifikuotas specialistas. Prieš montavimą atjunkite elektros maitinimą ir patikrinkite įtampos nebuvimą.
- Parinkite tinkamus kabelius. Mova skirta 0,6/1 kV klasės kabeliams, kurių jungiamų laidininkų skerspjūvis yra 1,5–6 mm², o išorinis kabelio skersmuo – Ø11–19 mm.
- Laidininkų paruošimas. Kabelių išorinis apvalkalas ir gyslų izoliacija pašalinami tik tiek, kiek reikia patikimam sujungimui pagal komplekte esančio gnybtų bloko konstrukciją.
- Varžtiniai kontaktai. Laidininkai turi būti tinkamai įstatyti ir prispausti gnybtų bloke. Neleistina palikti laisvų, iš dalies įstatytų ar nepatikimai prispaustų gyslų.
- Cu ir Al laidininkai. Gnybtų blokas pritaikytas variniams, aliumininiams ir Cu/Al sujungimams. Jungiant skirtingus metalus būtina tinkamai paruošti kontaktinius paviršius ir laikytis jungties technologijos.
- Gyslų identifikavimas. Sujungiant penkių gyslų kabelį būtina išlaikyti teisingą fazinių, neutraliojo ir apsauginio laidininkų atitikimą pagal elektros schemą.
- Gnybtų bloko padėtis. Po laidininkų sujungimo izoliuotas gnybtų blokas įstatomas į movos korpusą taip, kad jo padėtis netrukdytų korpuso uždarymui.
- Gelinės izoliacijos išsaugojimas. Sandarinimo gelio nereikia maišyti ar papildomai ruošti. Uždarant movą būtina išlaikyti tinkamą gelio pasiskirstymą aplink jungties vietą.
- Movos uždarymas. Korpusas turi būti visiškai uždarytas, o kabeliai išdėstyti taip, kad netrukdytų sandarinimo zonai.
- Kabelių mechaninis tvirtinimas. SH0506 neturi integruotos tempimo jėgos nuėmimo sistemos, todėl kabeliai turi būti pritvirtinti taip, kad tempimo jėga nebūtų perduodama gnybtų blokui.
- Požeminis montavimas. Kabelio jungtis turi būti apsaugota nuo mechaninio pažeidimo ir įrengta pagal požeminių kabelių trasų reikalavimus.
- Naudojimas lauke. UV atsparus korpusas skirtas antžeminėms instaliacijoms, tačiau kabelių ir papildomų tvirtinimo elementų savybės taip pat turi atitikti lauko aplinkos sąlygas.
- Vandens poveikis. IP68 apsaugos charakteristika taikoma tinkamai sumontuotai ir uždarytai movai. Jungties vietoje neturi likti pašalinių objektų, trukdančių uždaryti korpusą.
- Pakartotinis atidarymas. Prieš atidarant movą būtina atjungti maitinimą. Po jungties pakeitimo gelis turi išlikti tinkamai pasiskirstęs, o korpusas – nepažeistas.
- Darbinės temperatūros ribos. Korpuso eksploatavimo temperatūra yra nuo −20 °C iki +90 °C. Jungties veikimas turi atitikti visų sistemos komponentų temperatūrines charakteristikas.
- Patikra po montavimo. Prieš įjungiant maitinimą patikrinamas laidininkų prijungimas, apsauginės grandinės vientisumas ir reikalingi elektros instaliacijos bandymai.
⚡ Fazės patarimas:
Renkantis gelinę movą svarbu įvertinti ne tik gyslų skerspjūvį, bet ir viso kabelio išorinį skersmenį. Pavyzdžiui, du skirtingų gamintojų penkių gyslų kabeliai su vienodo skerspjūvio laidininkais gali turėti skirtingą išorinį skersmenį. SH0506 skirta Ø11–19 mm kabeliams, todėl tai vienas svarbiausių pasirinkimo parametrų. Montuojant taip pat numatykite atskirą kabelio mechaninį pritvirtinimą: gelis užtikrina izoliaciją, o varžtiniai gnybtai – elektrinį kontaktą, tačiau jie neturi būti naudojami kabelio tempimo apkrovai perimti.Greitas pasirinkimo gidas
5 poliai | 1,5–6 mm²IP68 | 0,6/1 kVØ11–19 mmCu / Al | gelisTinka, kai reikia:- sandarios iki penkių gyslų elektros kabelio jungties
- 0,6/1 kV kabelių su 1,5–6 mm² laidininkais sujungimo
- IP68 apsaugos nuo vandens ir drėgmės
- požeminės arba antžeminės kabelio jungties
- sujungti varinius, aliumininius arba Cu/Al laidininkus
- pakartotinai atidaromos movos be kietėjančios dervos
- paruošto komplekto su geliu ir penkių polių gnybtų bloku
Svarbiausi pasirinkimo parametrai:- kabelio vardinė įtampa – 0,6/1 kV
- gyslų skaičius – iki 5
- laidininkų skerspjūvis – 1,5–6 mm²
- kabelio išorinis skersmuo – Ø11–19 mm
- laidininkų medžiaga – Cu, Al arba Cu/Al jungtis
- jungties tipas – tiesinis arba tinkamai suformuotas atšakinis
- montavimo aplinka – požeminė, antžeminė ar kabelių kanale
- papildomas kabelio mechaninis tvirtinimas
Svarbus priminimas: SHARK SH0506 yra elektros kabelių sujungimo ir izoliavimo mova, o ne mechaninė kabelio tempimo atrama. IP68 apsauga priklauso nuo tinkamo montavimo, atitinkančio movos konstrukciją. Elektriniai kontaktai turi būti patikimai sujungti, o kabeliai – apsaugoti nuo tempimo ir kitų mechaninių apkrovų.DUK – Kibirkštis klausia, Fazė atsako
⚡ Kibirkštis: Kuo gelinė mova skiriasi nuo paprastos hermetinės kabelių dėžutės?
⚙ Fazė: Gelinės movos viduje esantis silikoninis gelis tiesiogiai apgaubia elektrinį sujungimą ir užpildo aplink jį esančias ertmes. Įprastoje hermetinėje dėžutėje apsauga dažniausiai priklauso nuo korpuso sandarinimo ir kabelių įvadų. SHARK jungtyje derinama korpuso konstrukcija ir gelinė izoliacija.⚡ Kibirkštis: Ar šią movą galima užkasti po žeme?
⚙ Fazė: Taip, SH0506 skirta ir požeminėms kabelių jungtims. Gelinė izoliacija bei vandens apsaugos charakteristika leidžia ją naudoti drėgmės veikiamoje aplinkoje. Požeminėje trasoje taip pat turi būti užtikrinta tinkama kabelių ir jungties mechaninė apsauga.⚡ Kibirkštis: Ar IP68 reiškia, kad vanduo nepateks į elektros jungtį?
⚙ Fazė: IP68 reiškia aukštą apsaugos nuo dulkių ir vandens patekimo lygį nustatytomis bandymo sąlygomis. SHARK movoje elektrinį sujungimą papildomai izoliuoja silikoninis gelis. Kad apsauga veiktų tinkamai, būtina naudoti numatyto dydžio kabelius ir visiškai uždaryti korpusą.⚡ Kibirkštis: Ar gelinę movą galima atidaryti po montavimo?
⚙ Fazė: Taip. SHARK Classic konstrukcija yra pakartotinai atidaroma. Silikoninis gelis nekietėja kaip derva, todėl po maitinimo atjungimo galima pasiekti gnybtų bloką, atlikti jungties patikrą ar pakeitimus ir vėl uždaryti movą.⚡ Kibirkštis: Ar po atidarymo reikia papildyti gelį?
⚙ Fazė: Ne, įprasto pakartotinio naudojimo metu gelio papildyti nereikia. Svarbu, kad jis išliktų švarus ir tinkamai pasiskirstytų uždarant korpusą.⚡ Kibirkštis: Ar galima jungti varinį kabelį su aliumininiu?
⚙ Fazė: Taip. Komplekte esantis alavuoto aliuminio gnybtų blokas skirtas variniams, aliumininiams ir Cu/Al sujungimams. Svarbu tinkamai paruošti laidininkus ir užtikrinti teisingą varžtinį prispaudimą.⚡ Kibirkštis: Ar ši mova tinka penkių gyslų 5 × 6 mm² kabeliui?
⚙ Fazė: Taip, 6 mm² patenka į 1,5–6 mm² laidininkų skerspjūvio diapazoną, o gnybtų blokas turi penkis polius. Tačiau viso kabelio išorinis skersmuo taip pat turi atitikti Ø11–19 mm intervalą.⚡ Kibirkštis: Ką reiškia 0,6/1 kV žymėjimas?
⚙ Fazė: Tai vardinės kabelių izoliacijos įtampos žymėjimas. 0,6 kV reiškia vardinę įtampą tarp laidininko ir žemės, o 1 kV – tarp laidininkų. Šio tipo mova naudojama atitinkamos įtampos klasės elektros kabelių jungtims.⚡ Kibirkštis: Ar gelis sukietėja po movos uždarymo?
⚙ Fazė: Ne. SHARK movoje naudojamas elastingas silikoninis gelis, kuris išlaiko savo struktūrą ir leidžia movą atidaryti pakartotinai. Jo nereikia maišyti ar laukti, kol sukietės.⚡ Kibirkštis: Ar galima naudoti movą lauko elektros apšvietimui?
⚙ Fazė: Taip. Ji gali būti naudojama lauko apšvietimo kabelių jungtyse, kai kabelių įtampa, gyslų skaičius, skerspjūvis ir išorinis skersmuo atitinka movos charakteristikas. UV atsparus korpusas ir gelinė izoliacija suteikia papildomą apsaugą lauko instaliacijoje.⚡ Kibirkštis: Ar movos viduje yra gnybtai, ar juos reikia pirkti atskirai?
⚙ Fazė: Penkių polių izoliuotas varžtinis gnybtų blokas yra komplekte. Taip pat pridedama iš anksto geliu užpildyta mova, tvirtinimo dirželiai ir montavimo instrukcija.⚡ Kibirkštis: Ar ši mova apsaugo kabelį nuo ištraukimo ar tempimo?
⚙ Fazė: Ne, SH0506 neturi integruotos kabelio tempimo jėgos nuėmimo sistemos (SRS). Todėl kabeliai turi būti tinkamai mechaniškai pritvirtinti, kad tempimo jėga nebūtų perduodama gnybtų blokui ar jungties vietai.SHARK SH0506 – pakartotinai atidaroma IP68 gelinė kabelių jungiamoji mova
SHARK Classic SH0506 – geliu užpildyta kabelių jungiamoji mova, skirta iki penkių gyslų 0,6/1 kV elektros kabeliams su 1,5–6 mm² laidininkais ir Ø11–19 mm išoriniu skersmeniu. 146 × 55 × 35 mm mėlynas polipropileno korpusas, IP68 apsauga, UV atsparumas ir netoksiškas silikoninis gelis leidžia montuoti jungtį požeminėse, antžeminėse bei kabelių kanalų instaliacijose. Komplekte esantis penkių polių izoliuotas varžtinis gnybtų blokas leidžia jungti Cu, Al ir Cu/Al laidininkus. Pakartotinai atidaroma konstrukcija, daugkartinis gelio naudojimas ir paruoštas montavimo komplektas – praktiškas sprendimas patikimoms elektros kabelių jungtims sudėtingomis aplinkos sąlygomis.
Publikuota: 2026-10-19 · Duomenys sutikrinti su gamintojo ir tiekėjo duomenimis: 2026-11-18
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

IP apsaugos klasė nurodo įrenginio atsparumą aplinkos veiksniams.

Pirmasis skaičius nurodo apsaugą nuo dulkių ir kietųjų kūnų.
Antrasis skaičius nurodo apsaugą nuo drėgmės
Pirmojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus didesniems nei 50 mm kietiesiems kūnams;
- 2 — Atsparus didesniems nei 12,5 mm kietiesiems kūnams;
- 3 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 4 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
- 5 — Atsparus dulkėms;
- 6 — Visiškai atsparus dulkėms.
Antrojo skaičiaus reikšmės:
- X — netestuotas;
- 0 — Nėra apsaugos;
- 1 — Atsparus vandens lašams krentantiems vertikaliai;
- 2 — Atsparus vandens lašams krentantiems 15º kampu;
- 3 — Atsparus lietui krentant 60º kampu;
- 4 — Atsparus vandens purslams;
- 5 — Atsparus vandens srautui;
- 6 — Atsparus dideliam vandens kiekiui;
- 7 — Atsparus trumpalaikiam panardinimui į vandenį iki 1 m gylyje;
- 8 — Atsparus ilgalaikiam panardinimui į vandenį iki 3 m gylyje.
