  • Gelinė kabelių mova | 3–5 × 6–16 mm² | 0,6/1 kV | 180 × 69 × 40 mm | IP68 | SHARK 516 | SH0516

    Kodas: SH0516

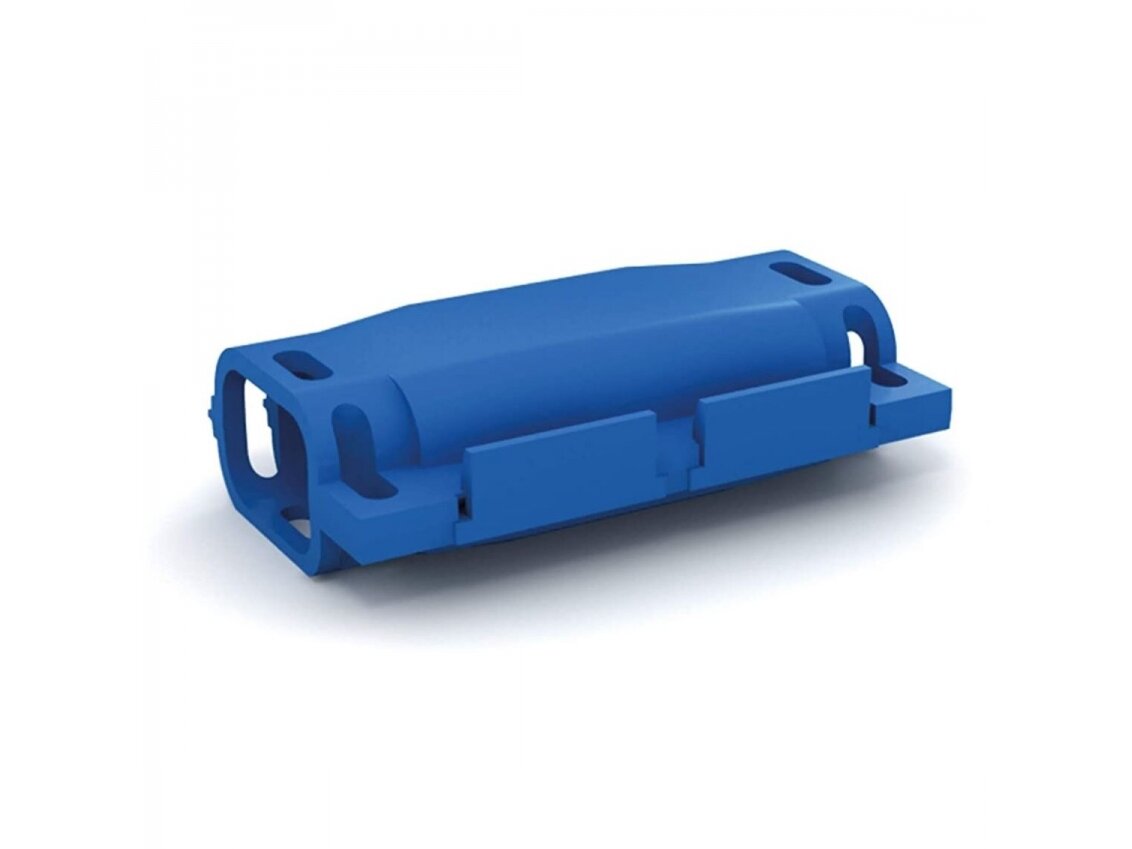

    SHARK 516 (SH0516) – iš anksto silikoniniu geliu užpildyta, pakartotinai atidaroma tiesi mova 0,6/1 kV kabeliams, kurių gyslos 3–5 × 6–16 mm². Komplekte yra izoliuotas gnybtų blokas, todėl jungtį galima atlikti iš karto, be dervos, liejimo ir termovamzdžių. Korpusas 180 × 69 × 40 mm, apsauga IP68 (IPX8).

  • Gelinė kabelių mova | 3–5 × 6–16 mm² | 0,6/1 kV | 180 × 69 × 40 mm | IP68 | SHARK 516 | SH0516

    SHARK 516 (SH0516) – iš anksto silikoniniu geliu užpildyta, pakartotinai atidaroma tiesi mova 0,6/1 kV kabeliams, kurių gyslos 3–5 × 6–16 mm². Komplekte yra izoliuotas gnybtų blokas, todėl jungtį galima atlikti iš karto, be dervos, liejimo ir termovamzdžių. Korpusas 180 × 69 × 40 mm, apsauga IP68 (IPX8).

    Pagrindinė mintis:
    Kabelių jungtis žemėje ar drėgnoje vietoje dažniausiai sugenda dėl vandens, o ne dėl paties kontakto. Gelis apgaubia gnybtus ir laidininkus, todėl jungtis lieka sausa ir izoliuota be dervos kietėjimo laukimo. Prireikus movą galima atidaryti, patikrinti kontaktus ir uždaryti vėl.
    Sandarumas
    IP68 (IPX8)
    Gyslos
    3–5 × 6–16 mm²
    Matmenys
    180 × 69 × 40 mm
    Įtampa
    0,6/1 kV

    Veikimo principas

    Kabelių apvalkalas ir gyslų izoliacija nuimami pagal instrukcijoje nurodytą ilgį, gyslos sujungiamos gnybtų bloke ar jungtyje ir priveržiamos (kur nurodyta – pateiktu šešiakampiu raktu).

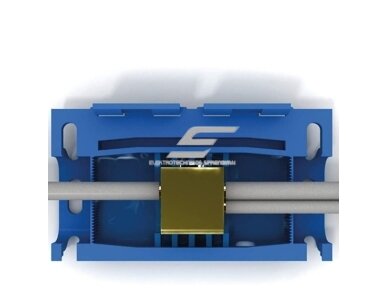

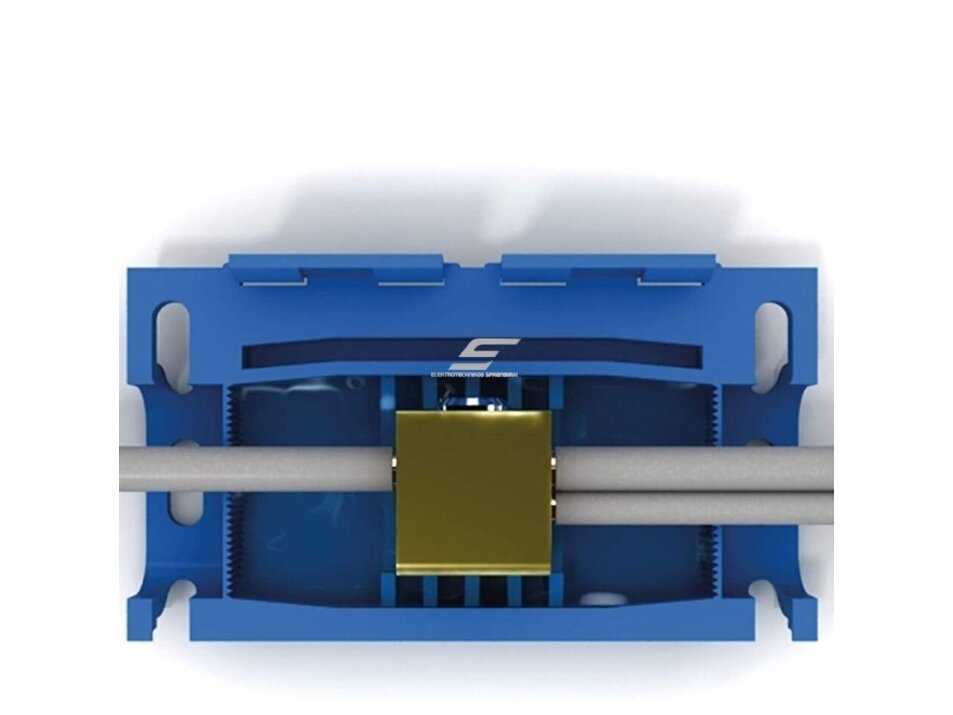

    Sujungta vieta įspaudžiama į geliu užpildytą korpusą tarp vidinių pertvarų, korpusas užspaudžiamas. Užsidarant gelis išstumiamas ir apgaubia gyslas bei kabelio apvalkalą abiejuose galuose – taip susidaro sandarus barjeras nuo vandens ir purvo.

    Rezultatas – dvigubos izoliacijos jungtis, kurią galima kloti tiesiai į žemę, kanale, ore ar po vandeniu. Kabelių dirželiai per korpuso angas fiksuoja kabelius ir sumažina tempimo apkrovą jungčiai.

    Kuo naudinga SHARK 516?
    Jungtis paruošiama per kelias minutes be dervos maišymo, kietėjimo laukimo ir šildymo. Gelis neturi galiojimo laiko, o movą galima atidaryti patikrai ar pakeitimams.

    Techninės specifikacijos

    Prekės tipasIš anksto geliu užpildyta tiesi kabelių jungiamoji mova su gnybtų bloku
    Gamintojas / serijaSHARK (Etelec, Italija)
    ModelisSHARK 516
    KodasSH0516
    Pagrindinis kabelis (gyslos × skerspjūvis)3–5 × 6–16 mm²

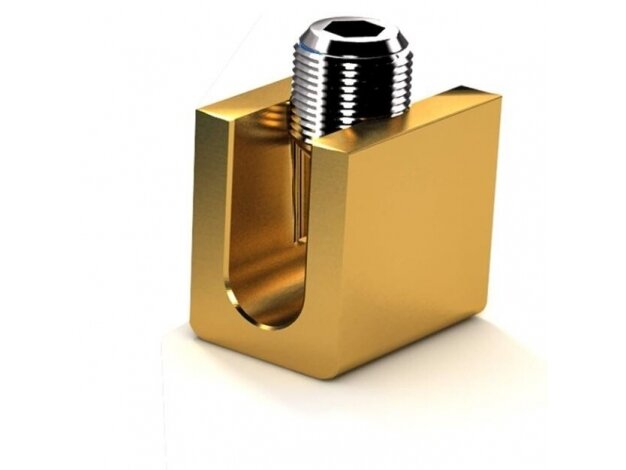

    Jungtys komplekte5 polių izoliuotas varžtinis gnybtų blokas (Cu/Al), šešiakampis raktas, kabelių dirželiai
    LaidininkaiCu-Cu, Al-Al, Cu-Al
    Vardinė įtampa0,6/1 kV
    Matmenys (I × P × A)180 × 69 × 40 mm
    Apsaugos laipsnisIP68 (IPX8)
    Darbo temperatūra−20…+90 °C
    KorpusasPolipropilenas (PP), mėlynas, UV atsparus, savaime gesinantis (EN 60695-2-11)
    UžpildasSkaidrus netoksiškas silikoninis gelis
    Montavimo vietaTiesiai žemėje, po žeme, ore, kabelių kanaluose, panardinta
    Rekomenduojamas priveržimo momentas2 Nm
    StandartaiEN 50393, EN 60695-2-11, CEI 20-37/2-1, CEI 20-37/4; RoHS
    Pakartotinis atidarymasTaip
    Galiojimo laikasNeribotas

    Pagrindinės funkcijos

    • Iš anksto užpildyta geliu – nereikia dervos ir kietėjimo laukimo.
    • Pakartotinai atidaroma – kontaktus galima patikrinti ir pertvarkyti.
    • Skaidrus silikoninis gelis – matote, ar gelis gerai apgaubė gyslas.
    • Dviguba izoliacija – gelis ir korpusas kartu izoliuoja jungtį.
    • UV atsparus PP korpusas – tinka montuoti lauke ir ore.
    • Kabelių fiksavimas dirželiais – mažesnė tempimo apkrova jungčiai.

    Kur naudojama?

    • Lauko apšvietimo linijos (kiemai, parkai, takai)
    • Požeminės kabelių trasos tarp pastatų
    • Siurbliai, šuliniai, fontanai, tvenkiniai
    • Kabelių remontas pažeidus kabelį kasant
    • Kabelių kanalai ir šachtos su drėgme
    • Pramonės ir infrastruktūros objektų 0,4 kV tinklai

    Naudojimas pagal poreikį

    Elektrikui.
    Greita, sandari jungtis ar atšaka objekte be dervos ir specialių įrankių.
    Sodybos ar namo savininkui.
    Patikimas kabelio sujungimas žemėje iki lauko šviestuvų, vartų automatikos ar siurblio.
    Energetikui / rangovui.
    Pakartotinai atidaroma jungtis, kurią galima patikrinti nekeičiant izoliacijos.

    Praktinis panaudojimas

    Jeigu kasant buvo nutrauktas požeminis kabelis ar reikia prailginti liniją, tada gyslos sujungiamos komplekto gnybtų bloke, sujungimas įspaudžiamas į SHARK 516 gelį ir korpusas uždaromas. Po kelių minučių jungtį galima užkasti – nereikia laukti, kol sukietės derva.

    Pliusai

    • Paruošta naudoti – nereikia dervos, liejimo ir šildymo
    • Sandarumas nuo vandens ir dulkių (IP68 / IPX8)
    • Atidaroma patikrai ir pakeitimams
    • Gelis netoksiškas, be galiojimo termino
    • Tinka žemei, ore, kanalams ir panardinimui

    Minusai / ribojimai

    • Tinka tik 0,6/1 kV ir žemesnės įtampos kabeliams
    • Kabelio skerspjūvis ir gyslų skaičius turi atitikti movos dydį
    • Darbo temperatūra iki +90 °C

    Saugos ir montavimo pastabos

    • Visus darbus atlikite atjungę įtampą ir patikrinę, kad jos nėra.
    • Laikykitės gamintojo nurodyto izoliacijos nuėmimo ilgio – plika gysla neturi išlįsti iš jungties.
    • Gnybtus priveržkite nurodytu momentu; per silpnai priveržtas kontaktas kaista.
    • Uždarę patikrinkite, ar gelis išsistūmė ir apgaubė kabelį abiejuose galuose.
    • Nenaudokite movos didesnio skerspjūvio ar daugiau gyslų kabeliams, nei nurodyta.

    Greitas pasirinkimo gidas

    3–5 × 6–16 mm²
    0,6/1 kV
    180 × 69 × 40 mm
    IP68
    SHARK 516
    SH0516
    Tinka, kai reikia:
    • Sandariai sujungti ar atšakoti kabelį žemėje, lauke ar vandenyje
    • Greito montavimo be dervos ir kietėjimo laukimo
    • Galimybės vėliau atidaryti jungtį
    Patikrinkite prieš naudojimą:
    • Gyslų skaičių ir skerspjūvį
    • Laidininkų medžiagą (Cu / Al) ir jungties tinkamumą
    • Kabelio skersmenį ir movos dydį
    Svarbus priminimas: Mova nepakeičia apsaugos nuo perkrovos ir trumpojo jungimo – linija turi būti apsaugota automatiniu jungikliu ar saugikliais, o lauko grandinės – nuotėkio rele.

    DUK

    Ar reikia papildomai pilti dervos ar gelio?
    Ne, mova jau užpildyta geliu ir paruošta naudoti.
    Ar movą galima užkasti tiesiai į žemę?
    Taip, gamintojas nurodo tiesioginį klojimą žemėje, kanaluose, ore ir panardinimą.
    Ar movą galima atidaryti vėliau?
    Taip, korpusą galima atidaryti, patikrinti jungtį ir uždaryti vėl.
    Ar komplekte yra jungtys?
    Taip – 5 polių izoliuotas varžtinis gnybtų blokas (cu/al), šešiakampis raktas, kabelių dirželiai.
    Kokiai įtampai skirta mova?
    0,6/1 kV žemos įtampos kabeliams.
    Ar gelis turi galiojimo laiką?
    Ne, gelis neturi galiojimo termino ir yra netoksiškas.

    Gelinė kabelių mova | 3–5 × 6–16 mm² | 0,6/1 kV | 180 × 69 × 40 mm | IP68 | SHARK 516 | SH0516

    Gelinė kabelių mova | 3–5 × 6–16 mm² | 0,6/1 kV | 180 × 69 × 40 mm | IP68 | SHARK 516 | SH0516 – sandarus, greitai sumontuojamas sprendimas elektros jungtims lauke, po žeme ir drėgnose vietose. Prekę rasite elsprendimai.eu – ELSprendimai patikrino techninius duomenis ir padės parinkti tinkamą dydį.
