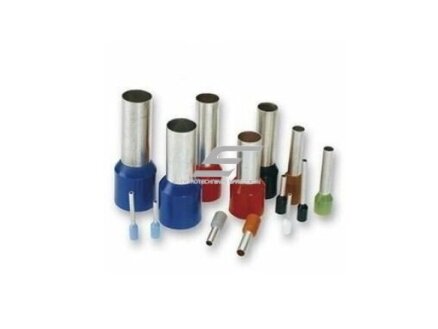

  • Antgalis laidų užmonolitinimui | izoliuotas | 10mm² | 12mm | presuojamas | dramblio kaulo spalvos | 100vnt. | Sofamel APF-10,00W/12 | 246170

    Kodas: 246170

    Izoliuotas antgalis 10 mm² lankstiems laidams, vamzdelis 12 mm, dramblio kaulo spalvos. Sofamel APF-10,00W/12, alavuotas varis, PA įvorė. Pakuotėje 100 vnt.

  • Antgalis laidų užmonolitinimui | izoliuotas | 10mm² | 12mm | presuojamas | dramblio kaulo spalvos | 100vnt. | Sofamel APF-10,00W/12 | 246170

    Izoliuotas antgalis skirtas lankstaus 10 mm² laido galui užbaigti prieš prijungiant jį prie varžtinio ar spyruoklinio gnybto. Gijos užpresuojamos alavuoto vario vamzdelyje, o izoliacinė įvorė apsaugo laido įvedimo vietą.

    Pagrindinė mintis:
    Nesuspaustos lankstaus laido gijos gnybte išsiskaido, dalis jų lūžta, kontaktas silpnėja ir kaista. Antgalis paverčia gijas vientisu kaiščiu – jungtis išlieka patikima ir po vibracijų ar temperatūros svyravimų.
    Skerspjūvis
    10 mm²
    Vamzdelio ilgis
    12 mm
    Spalva
    dramblio kaulo spalvos
    Pakuotė
    100 vnt.

    Veikimo principas

    Nuo laido nuimama izoliacija tiek, kiek ilgas antgalio vamzdelis (12 mm), gijos susukamos ir laidas įkišamas iki galo – laido izoliacija turi įlįsti į izoliacinę įvorę.

    Antgalis užpresuojamas antgalių replėmis su kvadratiniu arba trapeciniu profiliu. Vamzdelis kartu su gijomis susispaudžia į vientisą kaištį.

    Užpresuotas kaištis įkišamas į gnybtą ir priveržiamas įrenginio gamintojo nurodytu momentu – gnybtas spaudžia ne atskiras gijas, o vientisą metalą.

    Kuo naudingas Sofamel APF-10,00W/12?
    Alavuoto vario vamzdelis ir PA įvorė; dramblio kaulo spalvos spalva (Sofamel W) leidžia skerspjūvį atpažinti iš karto, be matavimo.

    Techninės specifikacijos

    Prekės tipasIzoliuotas antgalis laidų užmonolitinimui (gilzė)
    GamintojasSofamel (Ispanija)
    ModelisAPF-10,00W/12
    Gamintojo kodas246170
    Laido skerspjūvis10 mm²
    Vamzdelio (kaiščio) ilgis12 mm
    Bendras ilgis21,5 mm
    Vamzdelio vidinis Ø4,5 mm
    Izoliacinės įvorės Ø7,6 mm
    Izoliacijos spalvadramblio kaulo spalvos (spalvų kodas Sofamel W)
    Medžiagaelektrolitinis varis, alavuotas; izoliacinė įvorė – poliamidas (PA)
    Pakuotė100 vnt.
    SertifikatasUL

    Pagrindinės funkcijos

    • Gijų suspaudimas – gnybtas užspaudžia visą skerspjūvį, o ne atskiras gijas.
    • Alavuotas varis – mažesnė pereinamoji varža ir apsauga nuo oksidacijos.
    • Izoliacinė įvorė – apsaugo laido įvedimo vietą ir palengvina įkišimą.
    • Spalvinis kodas – skerspjūvis atpažįstamas iš karto montuojant ir tikrinant skydą.
    • Tikslus vamzdelio ilgis – 12 mm atitinka gnybto gylį – laidas nelieka plikas ir neišlenda.

    Kur naudojamas?

    • Butų ir namų skirstomieji skydai
    • Automatikos ir valdymo skydai
    • Varžtinės ir spyruoklinės gnybtų rinklės
    • Automatiniai jungikliai, nuotėkio relės, kontaktoriai
    • Valdikliai, relės, maitinimo šaltiniai
    • Variklių ir įrenginių pajungimo dėžutės

    Naudojimas pagal poreikį

    Skydų gamintojui.
    Vienodi, tvarkingi laidų galai ir greitesnė skydo patikra.
    Elektros montuotojui.
    Lankstūs laidai gnybtuose laikosi patikimai – nereikia priveržti iš naujo.
    Įrenginių priežiūros specialistui.
    Mažiau atsilaisvinusių jungčių vibruojančiuose įrenginiuose.

    Praktinis panaudojimas

    Jeigu skyde prie automatinio jungiklio jungiate lankstų 10 mm² laidą, užpresuokite antgalį – tada gnybtas užspaus visas gijas, o per periodinę patikrą jungties nereikės priveržinėti iš naujo.

    Pliusai

    • Gijos neišsiskaido ir nelūžta gnybte
    • Stabilus kontaktas ir esant vibracijai
    • Alavuotas varis – apsauga nuo oksidacijos
    • Spalvinis skerspjūvio žymėjimas
    • Pakuotė – 100 vnt.

    Minusai / ribojimai

    • Skirtas tik lankstiems laidams – vienagysliam nereikalingas
    • Reikalingos antgalių replės – paprastos replės kokybiškai neužpresuoja
    • Vienkartinis – nuėmus antgalį laido galą reikia nukirpti
    • Vamzdelio ilgis 12 mm – jei gnybtas kito gylio, rinkitės kitą ilgį

    Saugos ir montavimo pastabos

    • Prieš darbus išjunkite įtampą ir patikrinkite, kad jos nėra.
    • Rinkitės antgalį tiksliai pagal laido skerspjūvį (10 mm²) – ne didesnį ir ne mažesnį.
    • Presuokite tik tam skirtu įrankiu ir tinkama matrica.
    • Netinkamai užpresuoto antgalio nenaudokite – nukirpkite ir užpresuokite naują.
    • Priveržkite gnybtą gamintojo nurodytu momentu ir patikrinkite laidą trauktuku.

    Greitas pasirinkimo gidas

    10 mm²
    12 mm
    dramblio kaulo spalvos
    100 vnt.
    Sofamel APF-10,00W/12
    Tinka, kai reikia:
    • lankstų laidą prijungti prie varžtinio ar spyruoklinio gnybto
    • tvarkingos ir lengvai patikrinamos jungties
    • patikimo kontakto vibruojančiuose įrenginiuose
    Patikrinkite prieš naudojimą:
    • laido skerspjūvį (10 mm²)
    • gnybto gylį ir vamzdelio ilgį (12 mm)
    • ar turite antgalių replių
    Svarbus priminimas: Antgalis nepakeičia teisingo laido skerspjūvio ir apsauginio aparato parinkimo – jis užtikrina kokybišką laido galo jungtį.

    DUK

    Ar antgalis reikalingas vienagysliam laidui?
    Ne – jis skirtas lankstiems (daugiagysliams) laidams.
    Kokiam laidui tinka šis antgalis?
    Lanksčiam 10 mm² laidui.
    Kuo užpresuoti antgalį?
    Antgalių replėmis su kvadratiniu arba trapeciniu profiliu.
    Kiek nuimti izoliacijos?
    Tiek, kiek ilgas vamzdelis – 12 mm.
    Ką reiškia spalva?
    Spalva žymi skerspjūvį pagal Sofamel W spalvų kodą.
    Ar antgalį galima naudoti pakartotinai?
    Ne – nuėmus antgalį laido galą reikia nukirpti ir užpresuoti naują.

    Antgalis laidų užmonolitinimui | izoliuotas | 10mm² | 12mm | presuojamas | dramblio kaulo spalvos | 100vnt. | Sofamel APF-10,00W/12 | 246170

    Izoliuotas antgalis laidų užmonolitinimui 10 mm², vamzdelis 12 mm, dramblio kaulo spalvos, 100 vnt. – Sofamel APF-10,00W/12. Patikimas lankstaus laido galo paruošimas skydams, automatikai ir įrenginiams.
