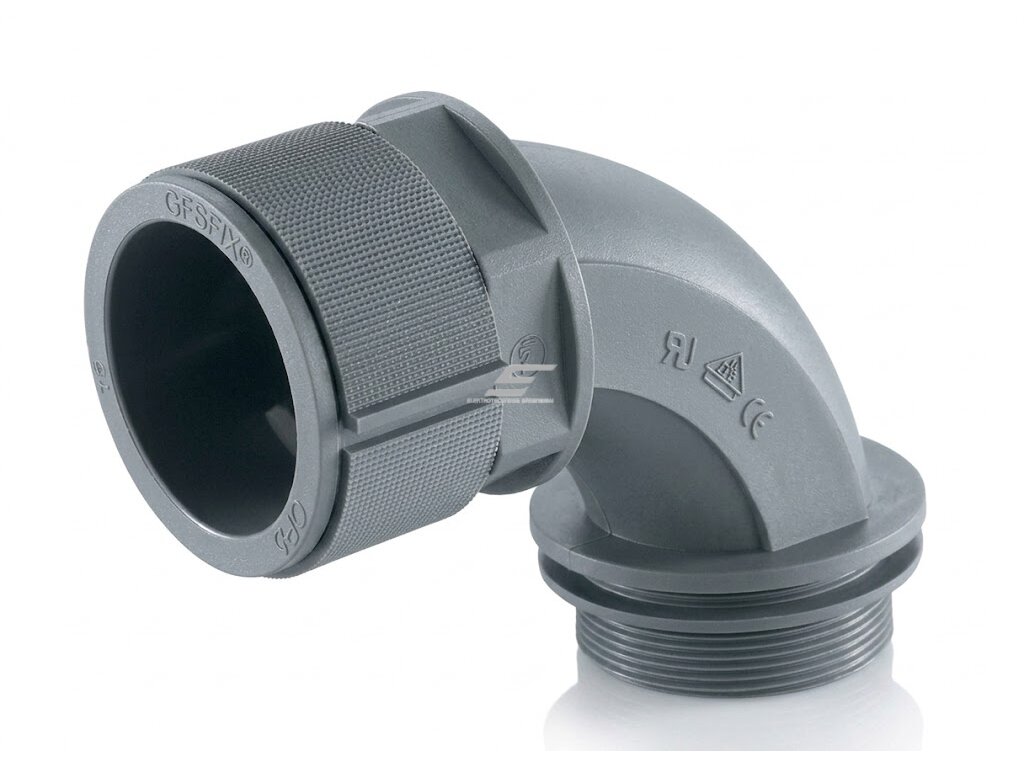

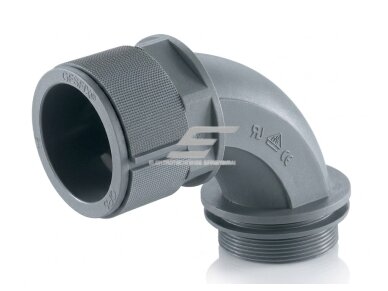

Hermetinis kampinis kabelio | gofruoto vamzdžio įvadas į elektros skydą | korpusą | 90° alkūnė | su veržle ir tarpine | D7mm | Pg09 | IP68 | pilkas

Techninės specifikacijos

• Produkto tipas: hermetinis kampinis kabelio / gofruoto vamzdžio įvadas
• Konstrukcija: 90° alkūninis
• Sriegis: Pg09
• Tinkamas vamzdelio / kabelio dydis: 07 mm

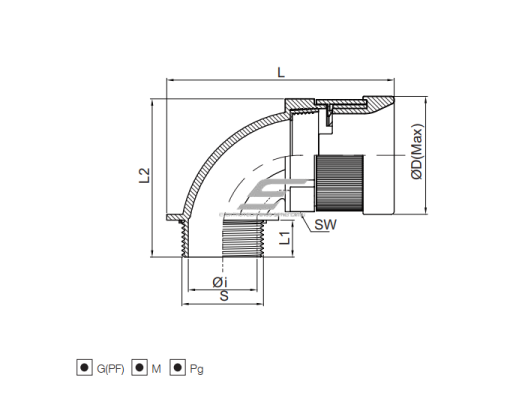

• Vidinis praleidimo diametras Øi: 8.5 mm
• Išorinis korpuso diametras ØD: 18 mm
• Sriegio dalies ilgis L1: 11.0 mm
• Bendras aukštis L2: 35.6 mm
• Bendras ilgis L: 47.0 mm
• Sriegio išorinis matmuo S: 15.0 mm
• Veržlės raktinis matmuo SW: 14.0 mm
• Medžiaga: aukštos kokybės Polyamide 6 (PA6)
• Spalva: pilka

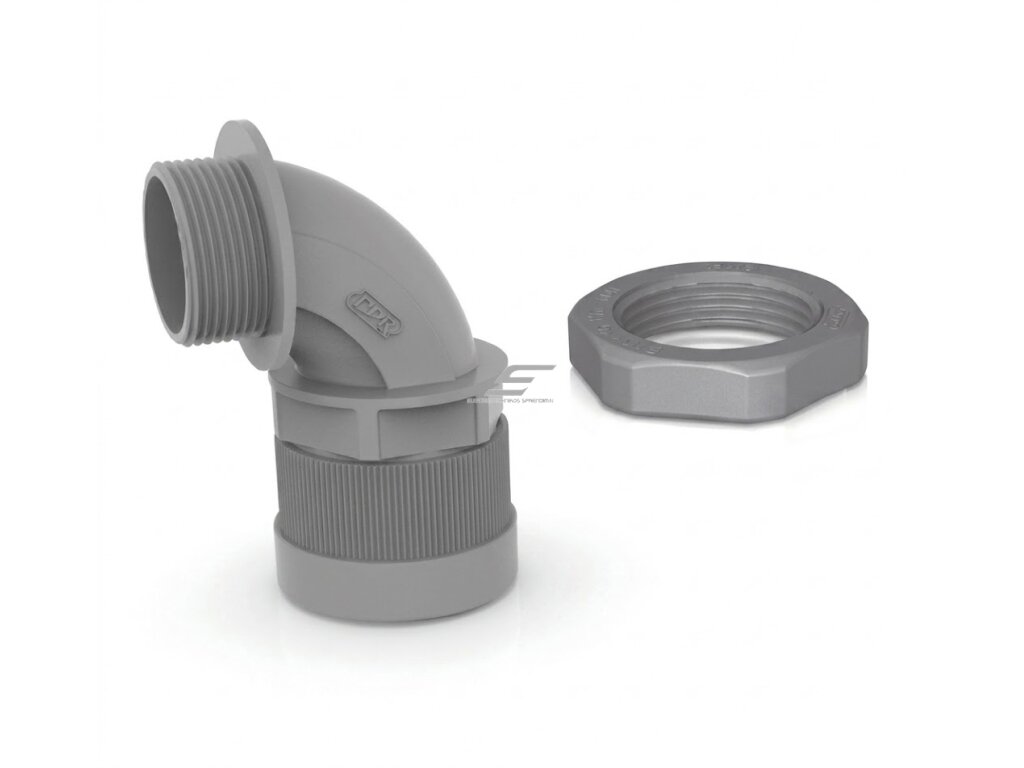

• Komplektacija: įvadas + prispaudimo veržlė + sandarinimo tarpinė
• Apsaugos klasė: IP68 pagal EN60529
• Darbinė temperatūra: -40°C iki +105°C
• Trumpalaikė temperatūra: iki +150°C
• Degumo klasė: UL94-HB
• Sudėtyje nėra: halogenų ir kadmio
• Sertifikatai: UL, CE, VDE

Funkcijos

• 90° kampinis kabelio nuvedimas: Leidžia laidus arba gofruotą vamzdį nukreipti lygiagrečiai skydo ar korpuso sienelei, todėl instaliacija tampa kompaktiškesnė
• Kabelio apsauga nuo persilenkimo: Kampinė forma sumažina stipraus laido užlaužimo tikimybę ties išėjimo vieta

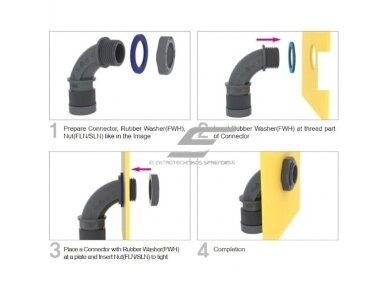

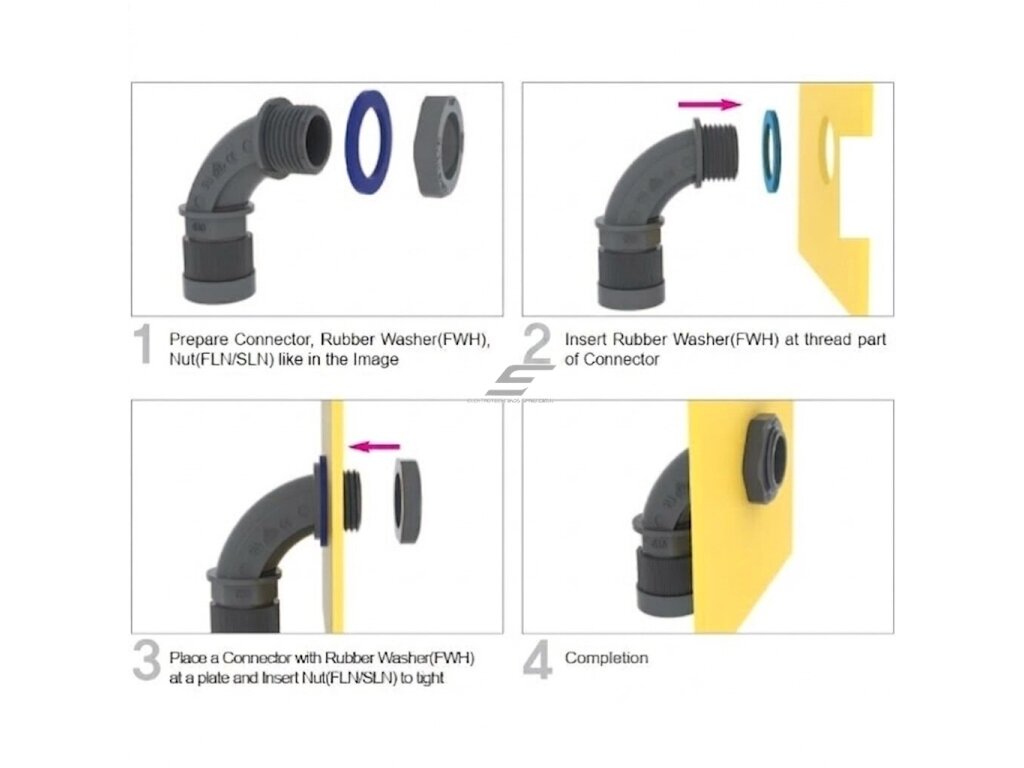

• Sandarus įvedimas į korpusą: Guminė tarpinė ir prispaudimo veržlė apsaugo nuo drėgmės, vandens ir dulkių patekimo
• Mechaninis fiksavimas: Tvirtai užspaudžia gofruotą vamzdelį arba kabelį, neleidžia jam judėti vibracijos metu
• Atsparumas pramoninėms sąlygoms: Tinka darbui tiek vidaus, tiek lauko aplinkoje

Naudojimas

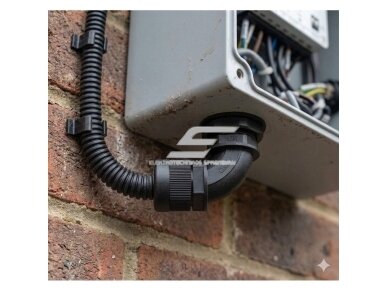

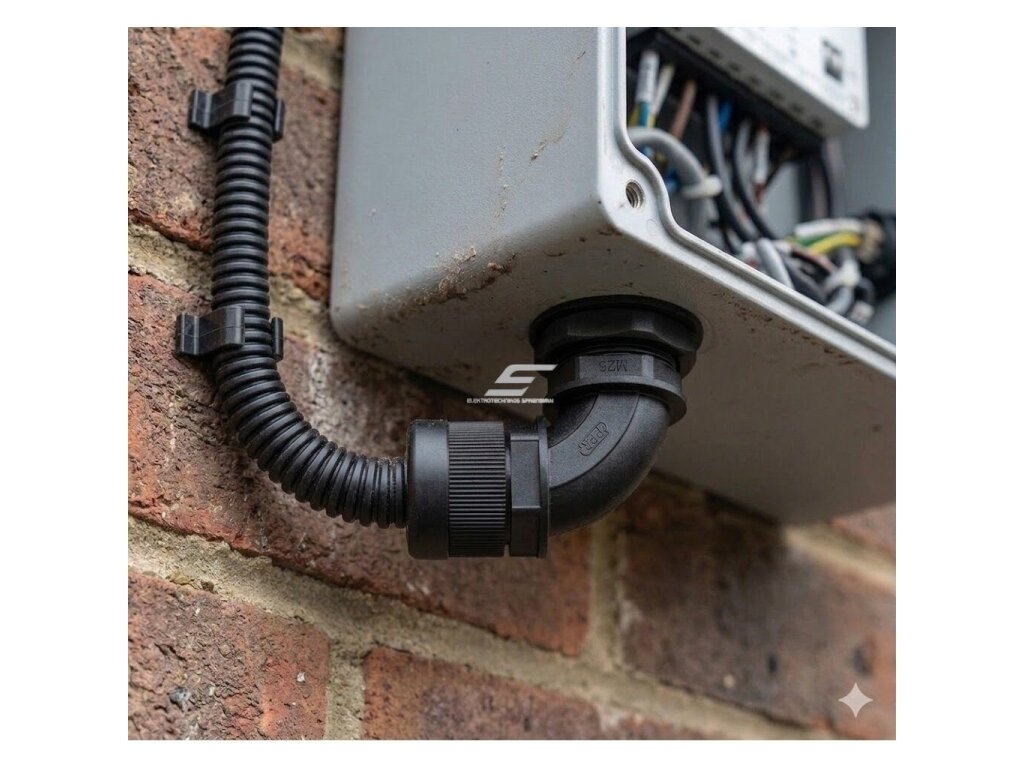

• Buitiniam vartotojui: Puikus sprendimas sandariam laidų įvedimui į lauko elektros dėžutes, siurblių valdymo dėžes, saulės elektrinių korpusus ar garažo instaliacijas.
• Elektromontuotojui: Leidžia padaryti tvarkingą, profesionalią ir ilgaamžę kabelių instaliaciją, ypač kai reikia gofrą gražiai priglausti prie skydo.
• Automatikos specialistui: Plačiai naudojamas automatikos spintose, kur daug kabelių ir būtina optimizuoti jų kryptis.
• Pramonės inžinieriui: Tinka mechanizmuose ir įrengimuose, kuriuose reikalingas hermetiškas bei vibracijai atsparus kabelio įvedimas.

Pliusai

• Patogus 90° kampinis kabelio išvedimas
• Aukštas IP68 sandarumas
• Saugo laidą nuo užlaužimo
• Tvirtas mechaninis fiksavimas
• Atsparus šalčiui, karščiui ir vibracijai
• Komplekte veržlė ir tarpinė
• Tinka kabeliui ir gofruotam vamzdžiui
• Profesionaliai atrodo sumontavus

Minusai

• Kampinė forma reikalauja numatyti išėjimo kryptį prieš montuojant

Dažniausiai užduodami klausimai (DUK)
1. Ar šis kabelio įvadas atsparus vandeniui lauko sąlygomis?

• Taip, IP68 apsaugos klasė reiškia labai aukštą sandarumą nuo dulkių ir vandens, todėl jis tinka lauko elektros dėžėms ir drėgnoms vietoms.

2. Ar komplekte yra viskas montavimui?

• Taip, komplektuojama guminė sandarinimo tarpinė ir fiksavimo veržlė, todėl papildomų detalių standartiniam montavimui nereikia.

3. Kokio storio kabelį galima pravesti per šį įvadą?

• Vidinis pralaidumas yra Ø8.5 mm, todėl tinka laidams, kabeliams ar apsauginėms žarnoms iki šio diametro.

4. Ar ši medžiaga tinkama pramoninei aplinkai?

• Taip, PA6 poliamidas pasižymi dideliu atsparumu mechanikai, temperatūrai, vibracijai ir cheminiam poveikiui, todėl plačiai naudojamas pramonėje.
