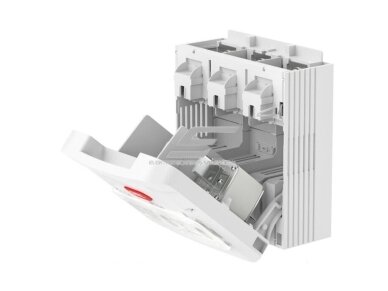

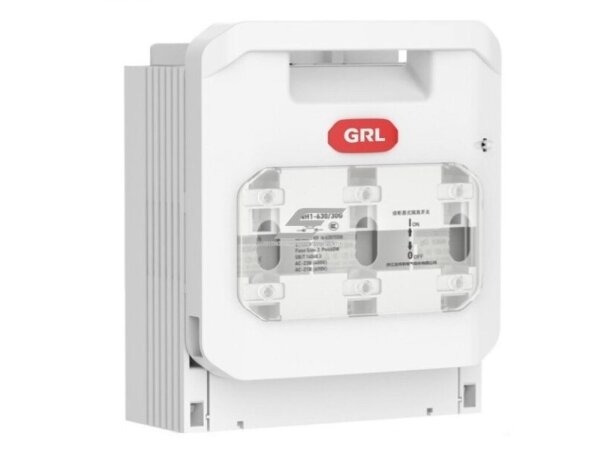

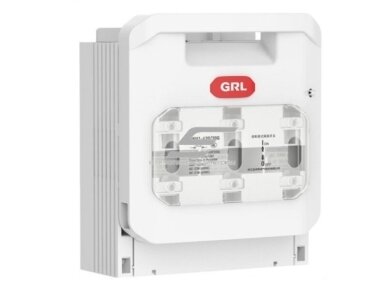

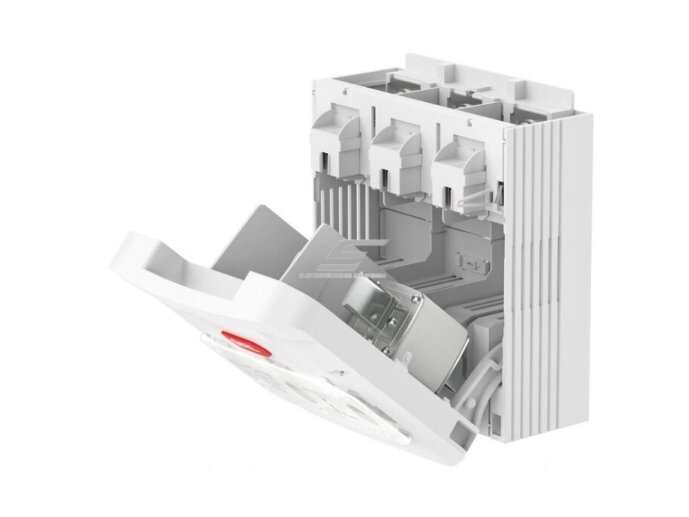

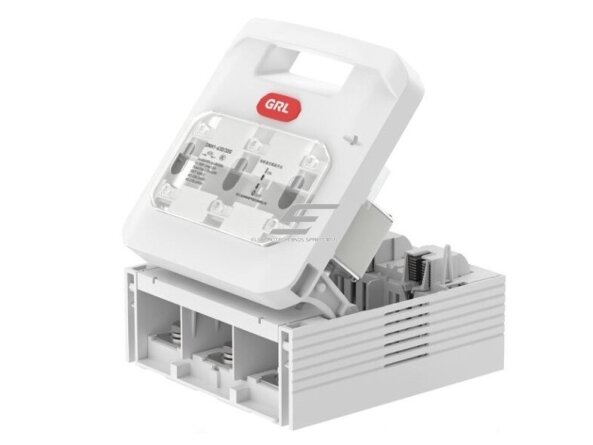

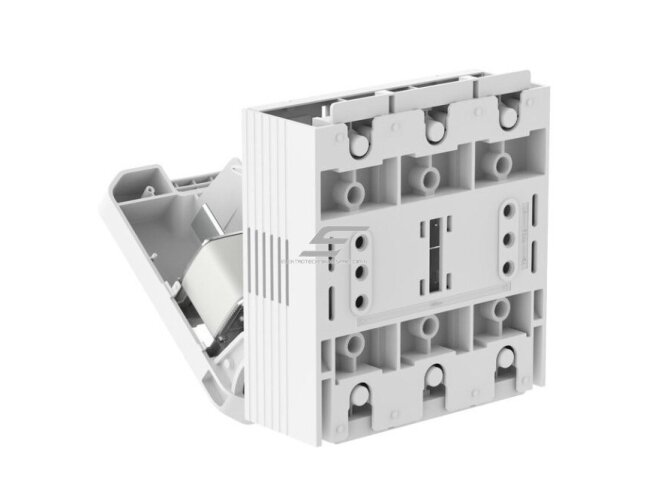

Horizontalus saugiklių kirtiklių laikiklis blokas | 3P | 630A | 400VAC/690VAC | 100kA/50kA | NH3 saugikliams | ant plokštės | IP30 | GRL | DNH1-630/30G

Techninės specifikacijos
Bendrosios charakteristikos

• Nominali darbinė įtampa (Ue): AC 400V / AC 690V
• Nominali darbinė srovė (Ie): 630A
• Nominali izoliacijos įtampa (Ui): 1000V
• Nominali impulsinė atsparumo įtampa (Uimp): 12kV
• Darbinis dažnis: 50/60Hz
• Polių skaičius: 3

Trumpųjų jungimų ir apsaugos parametrai

• Maksimalus trumpalaikis trumpojo jungimo srovės poveikis (Icw, 1s): 15kA
• Nominali trumpalaikė trumpojo jungimo riba (Iq):

•  100kA esant AC400V
•  50kA esant AC690V

• Naudojimo kategorija:

•  AC-23B (AC400V)
•  AC-21B (AC690V)
Mechaninės charakteristikos

• Mechaninis patvarumas: 800 jungimo/išjungimo ciklų
• Atsparumo dulkėms ir vandeniui lygis:

•  Įjungta būsena: IP20
•  Išjungta būsena: IP30

• Valdymo metodas: Rankena
• Montavimo būdas: Vertikali montavimas
• Aplinkos temperatūra: nuo -5°C iki +40°C
• Darbinis aukštis: iki 2000m virš jūros lygio
• Aplinkos užterštumo lygis: 3
• Izoliacijos klasė: III, IV

Funkcijos ir naudojimas

• Pagrindinė elektros grandinės atjungimo apsauga – naudojamas pramoniniuose elektros paskirstymo tinkluose, kad būtų galima valdyti ir apsaugoti įrenginius nuo per didelių apkrovų bei trumpojo jungimo.
• Grandinės izoliacija ir avarinis atjungimas – gali būti naudojamas kaip atjungiklis, kai reikia greitai nutraukti maitinimo tiekimą.
• Automatinė apsauga nuo viršįtampių ir perkrovų – užtikrina elektros tiekimo saugumą ir stabilumą.
• Lengvas NT tipo saugiklių keitimas – korpusas leidžia paprastai keisti saugiklius ir atlikti priežiūrą.
• Modulinė konstrukcija – sudarytas iš pagrindo, dangtelio ir išėjimų, todėl lengvai montuojamas įvairiose skirstymo spintose.

Pliusai ir minusai
Pliusai:

• Didelė darbinė srovė (iki 630A) – tinka didelėms apkrovoms pramoninėse sistemose.
• Aukšta trumpojo jungimo srovės riba (iki 100kA) – užtikrina saugumą esant avariniams atvejams.
• Modulinė konstrukcija – lengvai montuojamas ir prižiūrimas.
• Galima integruoti papildomus priedus – pvz., papildomus kontaktus, signalinius priedus.
• Apsaugos nuo viršįtampių, perkrovų ir fazės praradimo – užtikrina patikimą veikimą įvairiomis sąlygomis.

Minusai:

• Reikia papildomų saugiklių – atjungiklis neveikia be tinkamų NT tipo saugiklių.
• Nėra įmontuotos apsaugos nuo trumpųjų jungimų – būtina papildomai naudoti grandinės pertraukiklius.
• Montavimas reikalauja specialisto – sudėtingas prijungimas reikalauja profesionalios instaliacijos.

630A 3 fazių saugiklių kirtiklių blokas yra aukštos kokybės pramoninis saugos įrenginys, skirtas elektros paskirstymo sistemoms, valdymo spintoms ir didelės galios elektros įrenginiams. Jo aukšta srovės riba, patikimas veikimas ir tvirtas plastikinis korpusas leidžia užtikrinti saugų ir efektyvų energijos tiekimo valdymą.

Puikiai tinka pramonės, gamybos ir elektros paskirstymo srityse, kur svarbu užtikrinti sistemos saugumą ir patikimumą.
