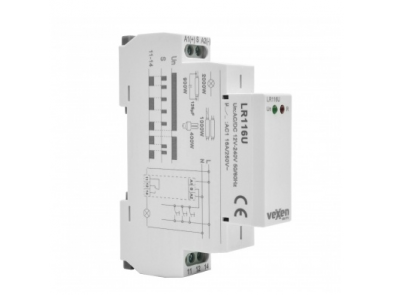

Modulinė impulsinė relė su atmintimi | AC/DC 12–240 V | 16 A | 1 CO | DIN 1 modulis | VEXEN LR116U
Kodas: LR116UKaina 22.41 € su PVM( 18.52 € be PVM )Impulsinė relė 1P 16A su LED indikacija.
Impulsinės relės naudojamos apšvietimo ar kitų įrenginių valdymui iš kelių skirtingų valdymo vietų naudojant impulsinius ) jungiklius.
-
Modulinė impulsinė relė su atmintimi | AC/DC 12–240 V | 16 A | 1 CO | DIN 1 modulis | VEXEN LR116U
Elektroninė impulsinė (žingsninė) relė apšvietimui ir kitoms apkrovoms valdyti iš kelių vietų paprastais mygtukais. Kiekvienas trumpas impulsas į valdymo gnybtą S perjungia perjungiamąjį kontaktą į priešingą būseną. Atminties funkcija išsaugo būseną dingus maitinimui.
Pagrindinė mintis:
Platus maitinimo diapazonas AC/DC 12–240 V leidžia naudoti tą pačią relę 12 V, 24 V ar 230 V valdymo grandinėse. Vietoj perjungiklių ir kryžminių jungiklių – lygiagrečiai sujungti mygtukai ir viena 18 mm relė skyde.Kontaktai
1 CO, 16 AMaitinimas
AC/DC 12–240 VFunkcija
impulsas + atmintisMontavimas
DIN, 1 modulisVeikimo principas
Maitinimas jungiamas prie gnybtų A1-A2, impulsiniai mygtukai – lygiagrečiai tarp A1 ir valdymo gnybto S. Mažiausia impulso trukmė – 25 ms.
Kiekvienas paspaudimas perjungia išėjimą: įjungta – išjungta. Žalias LED rodo maitinimą, raudonas – išėjimo būseną.
Atminties funkcija: dingus maitinimui relė atsijungia, o atsiradus įtampai grįžta į buvusią būseną.
Kuo naudinga LR116U?
Elektroninis valdymas su atmintimi, LED indikacija ir galimybė naudoti mygtukus su švieselėmis (iki 75 vnt.) – patogu laiptinėse, koridoriuose ir komercinėse patalpose.Techninės specifikacijos
Prekės tipas Elektroninė impulsinė relė su atmintimi Gamintojas / modelis VEXEN LR116U Maitinimo įtampa (A1-A2) AC/DC 12–240 V, 50–60 Hz Vartojama galia AC 0,09–3 VA / DC 0,05–1,2 W Įtampos tolerancija −15 % / +10 % Valdymo gnybtai A1-S Išėjimo kontaktai 1 CO (1 × SPDT), 16 A / AC1 Komutuojama įtampa 250 V AC / 24 V DC Valdymo impulso trukmė min. 25 ms Atstatymo laikas maks. 200 ms Mygtukai su švieselėmis leidžiama, iki 75 vnt. (0,68 mA, 230 V AC) Mechaninis atsparumas (ciklų) 10 000 000 Elektrinis atsparumas (ciklų) 100 000 (AC1) Indikacija žalias LED – maitinimas, raudonas LED – išėjimas Darbinė temperatūra −20…+55 °C Laikymo temperatūra −35…+75 °C Apsaugos laipsnis IP40 (priekinė panelė) / IP20 (gnybtai) Viršįtampių kategorija / taršos laipsnis III / 2 Laidų skerspjūvis 1 × 2,5 mm² arba 2 × 1,5 mm² Priveržimo momentas 0,4 Nm Matmenys 90 × 18 × 64 mm Svoris ~60 g Montavimas DIN bėgelis EN/IEC 60715, 1 modulis (18 mm) Standartas EN 61810-1 Pagrindinės funkcijos
- Impulsinis valdymas – kiekvienas paspaudimas perjungia būseną
- Valdymas iš daugelio vietų – mygtukai jungiami lygiagrečiai
- Būsenos atmintis – grįžta į buvusią būseną atsiradus įtampai
- LED indikacija – maitinimas ir išėjimo būsena
- 1 CO 16 A – perjungiamasis kontaktas apkrovai
- 18 mm plotis – vienas DIN modulis
Kur naudojama
- Laiptinės ir ilgi koridoriai
- Didelės patalpos su keliais įėjimais
- Biurai, parduotuvės, sandėliai
- Individualūs namai ir kotedžai
- Žemos įtampos (12/24 V) valdymo grandinės
- Automatikos skydai ir valdymo spintos
Naudojimas pagal poreikį
Elektrikui montuotojui.
Paprasta schema: mygtukai lygiagrečiai, apkrova – per skydą, būsena matoma iš LED.Automatikos specialistui.
Impulsinis valdymas su atmintimi – patogus valdymo ir signalizacijos schemose.Namo ar pastato savininkui.
Apšvietimas iš kelių vietų, o dingus elektrai būsena atsistato pati.Praktinis panaudojimas
Trijų aukštų laiptinė: kiekviename aukšte įrengiamas mygtukas, visi sujungiami lygiagrečiai į A1-S. Laiptinės apšvietimas jungiamas per LR116U kontaktą. Dingus elektrai ir jai atsiradus, apšvietimas grįžta į buvusią būseną.Pliusai
- Valdymas iš neriboto vietų skaičiaus
- Būsenos atmintis
- LED indikacija
- Tinka mygtukai su švieselėmis (iki 75 vnt.)
- Vienas DIN modulis
Minusai / ribojimai
- Nėra rankinio jungiklio priekyje
- 16 A / AC1 – didelėms LED ar variklių apkrovoms naudokite kontaktorių
- Nėra apsaugos nuo perkrovos ir trumpojo jungimo – reikalingas automatinis jungiklis
Saugos ir montavimo pastabos
- Montuokite tik atjungę maitinimą; darbus skyde turi atlikti kvalifikuotas elektrikas.
- Maitinimo ir apkrovos grandines apsaugokite automatiniu jungikliu.
- Naudokite impulsinius (be fiksacijos) mygtukus.
- Neviršykite 16 A / AC1; LED grupėms su didele paleidimo srove palikite atsargą arba naudokite kontaktorių.
Greitas pasirinkimo gidas
1 CO, 16 AAC/DC 12–240 VatmintisDIN 1 modulisTinka, kai reikia:- Valdyti apšvietimą iš kelių vietų
- Kad būsena išliktų dingus įtampai
- Matyti būseną skyde (LED)
Patikrinkite prieš naudojimą:- Valdymo įtampa atitinka AC/DC 12–240 V
- Apkrovos srovė neviršija 16 A
- Mygtukai impulsiniai (be fiksacijos)
Svarbus priminimas: LR116U perjungia apkrovą, bet nėra apsaugos aparatas – grandinę turi saugoti automatinis jungiklis.DUK
Kiek mygtukų galima prijungti?
Praktiškai neribotai – jie jungiami lygiagrečiai.Kas nutinka dingus įtampai?
Relė atsijungia, o atsiradus įtampai grįžta į buvusią būseną.Ar tinka mygtukai su švieselėmis?
Taip, iki 75 vnt. (0,68 mA, 230 V AC).Kiek vietos užima skyde?
Vieną DIN modulį – 18 mm.Raktažodžiai
impulsinė relė, impulsinė relė su atmintimi, žingsninė relė, AC/DC 12–240 V relė, 16A relė, 1 CO, apšvietimo valdymas iš kelių vietų, VEXEN LR116U, LR116U, DIN relė
Modulinė impulsinė relė su atmintimi | AC/DC 12–240 V | 16 A | 1 CO | DIN 1 modulis | VEXEN LR116U
VEXEN LR116U – elektroninė impulsinė relė su atmintimi, maitinimas AC/DC 12–240 V, 1 CO 16 A, 18 mm DIN, su LED indikacija. Apšvietimui ir kitoms apkrovoms valdyti iš neriboto vietų skaičiaus.
VEXEN LR116U – electronic memory impulse (latching) relay, supply AC/DC 12–240 V, 1 CO 16 A, 18 mm DIN, LED indication. Controls lighting and other loads from any number of locations.
Publikuota: 2026-11-19 · Duomenys sutikrinti su gamintojo duomenų lapu: 2026-11-19
