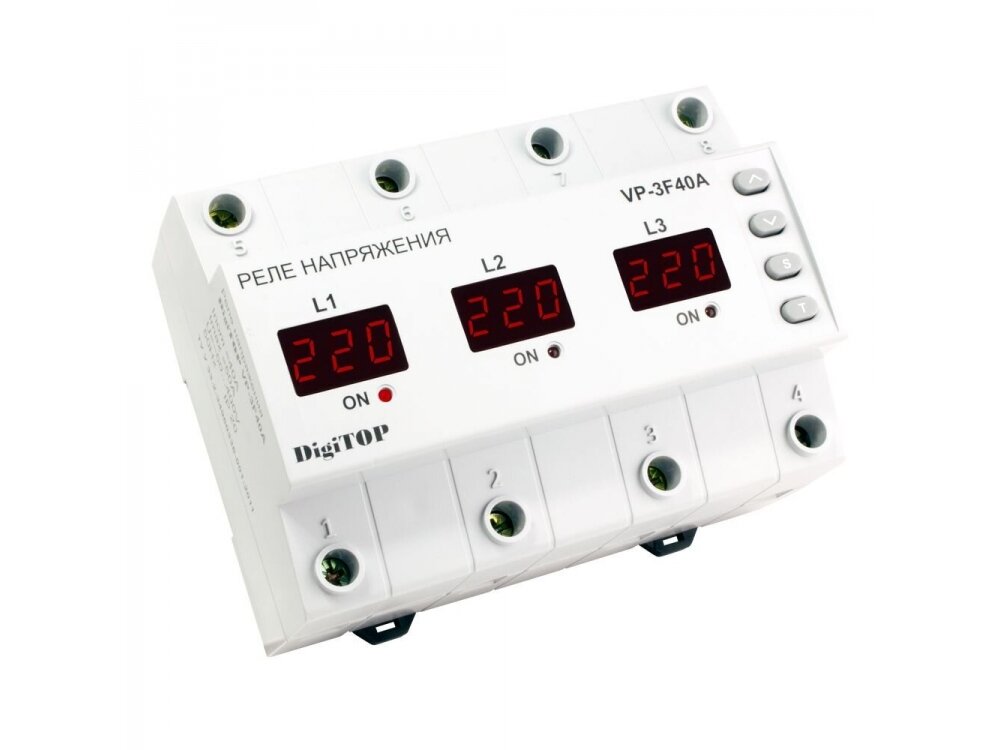

Trifazė įtampos relė | 3F+N | 40 A (maks. 50 A) | U> 210–270 V | U< 120–200 V | asimetrija | fazių seka | DIN | DigiTOP | VP-3F40A
Kodas: VP-3F40AKaina 136.85 € su PVM( 113.10 € be PVM )DigiTOP VP-3F40A – trifazė skaitmeninė įtampos relė su nuline jungtimi (3F+N), kuri atskirai kontroliuoja kiekvienos fazės įtampą, fazių asimetriją ir fazių seką.
-
Trifazė įtampos relė | 3F+N | 40 A (maks. 50 A) | U> 210–270 V | U< 120–200 V | asimetrija | fazių seka | DIN | DigiTOP | VP-3F40A
DigiTOP VP-3F40A – trifazė skaitmeninė įtampos relė su nuline jungtimi (3F+N), kuri atskirai kontroliuoja kiekvienos fazės įtampą, fazių asimetriją ir fazių seką. Per relės kontaktus eina apkrovos srovė – 40 A (trumpam iki 50 A) kiekvienoje fazėje.
Pagrindinė mintis:
Viena relė saugo visą trifazį įvadą. Asinchroniniu režimu ji veikia kaip trys atskiros vienfazės relės – atjungia tik tą fazę, kurioje problema. Sinchroniniu režimu atjungia visas fazes kartu, tikrina fazių seką ir asimetriją – taip saugomi trifaziai varikliai ir siurbliai.Apkrovos srovė
40 A (maks. 50 A)Tinklas
3F+N, 3×230/400 VAsimetrija
reguliuojama, atjungia per 20 sRežimai
sinchroninis / asinchroninisVeikimo principas
Relė jungiama į trifazį įvadą su nuliniu laidu (L1, L2, L3, N). Kiekvienos fazės įtampa matuojama atskirai ir rodoma ekrane.
Asinchroniniu režimu kiekviena fazė valdoma atskirai – tinka, kai iš trifazio įvado maitinama vienfazė įranga. Sinchroniniu režimu esant gedimui bet kurioje fazėje atjungiamos visos fazės, papildomai tikrinama fazių seka ir asimetrija (atjungia per 20 s).
Įtampai grįžus į normą, apkrova įjungiama po nustatytos 5–600 s delsos. Nustatymai išsaugomi nepriklausomoje atmintyje.
Kuo naudinga VP-3F40A?
Vienas prietaisas vietoje trijų vienfazių relių ir fazių kontrolės relės: saugo ir vienfazę įrangą, ir trifazius variklius, o ekrane matyti kiekvienos fazės įtampa.Techninės specifikacijos
Prekės tipas Trifazė skaitmeninė įtampos relė Gamintojas / modelis DigiTOP / VP-3F40A Tinklas 3F+N, 3×230/400 V AC Vardinė apkrovos srovė 40 A Didžiausia apkrovos srovė 50 A Matuojama įtampa 50–400 V Viršutinė riba U> 210–270 V (gamyklinė 250 V) Apatinė riba U< 120–200 V (gamyklinė 170 V) Atjungimo laikas žemiau ribos iki 1 s (120–170 V), akimirksniu žemiau 120 V Įjungimo delsa 5–600 s, žingsnis 5 s (gamyklinė 15 s) Fazių asimetrija reguliuojama, atjungimas per 20 s Fazių seka kontrolė įjungiama / išjungiama Darbo režimai sinchroninis (3F apkrovai) / asinchroninis (1F apkrovoms) Įtampos matavimo paklaida iki 1 % Ekranas LED, raudonas Matmenys 105 × 90 × 67 mm Montavimas DIN bėgelis 35 mm Darbinė temperatūra −25…+50 °C Apsaugos laipsnis IP20 (drėgnoje vietoje – tik sandariame skyde) Pagrindinės funkcijos
- Apsauga nuo per aukštos įtampos – nutrūkus nuliui ar sutrikus tinklui prietaisai atjungiami, kol nesudegė jų maitinimo šaltiniai.
- Apsauga nuo per žemos įtampos – kompresoriai ir siurbliai nedirba esant įtampai, kai varikliai kaista.
- Reguliuojama įjungimo delsa 5–600 s – kompresorius paleidžiamas tik išsilyginus slėgiui, įranga neįsijunginėja nestabilaus tinklo metu.
- Skaitmeninis įtampos rodymas – iškart matyti, ar problema tinkle, ar namuose.
- Asimetrijos ir fazių sekos kontrolė – trifaziai varikliai saugomi nuo perkaitimo ir sukimosi atgal.
- Du režimai – sinchroninis trifazei įrangai, asinchroninis vienfazėms apkrovoms trifaziame name.
Kur naudojama?
- Trifaziai namų ir sodybų įvadai
- Dirbtuvės, garažai, ūkiniai pastatai
- Trifaziai siurbliai, kompresoriai, staklės
- Šilumos siurbliai su trifaziu maitinimu
- Nedidelės gamybos ir sandėlių patalpos
- Objektai su oro linijos įvadu
Naudojimas pagal poreikį
Trifazio namo savininkui.
Viena relė saugo visas tris fazes ir rodo kiekvienos įtampą.Dirbtuvių ar ūkio savininkui.
Sinchroninis režimas saugo trifazius variklius nuo dingusios fazės ir asimetrijos.Elektrikui.
Vienas prietaisas vietoje kelių – mažiau jungčių ir vietos skyde.Praktinis panaudojimas
Sodyboje trifazis įvadas: siurblys ir dirbtuvių staklės trifazės, o name – vienfazė įranga. Asinchroniniu režimu relė atjungia tik sutrikusią fazę, o trifaziams varikliams skirtoje grandinėje sinchroniniu režimu esant gedimui atjungiamos visos fazės kartu.Pliusai
- Kontroliuoja kiekvieną fazę atskirai
- Sinchroninis ir asinchroninis režimai
- Asimetrijos ir fazių sekos kontrolė
- Visa apkrova per relę
- Nustatymai nepriklausomoje atmintyje
Minusai / ribojimai
- Neapsaugo nuo žaibo ir trumpų viršįtampių – reikia SPD
- Nepakeičia automatinių jungiklių ir RCD
- Užima daug vietos skyde
- Reikia nulinio laido (3F+N)
Saugos ir montavimo pastabos
- Montuokite tik atjungę įvadą ir patikrinę, kad nėra įtampos; darbus atlieka kvalifikuotas elektrikas.
- Prieš relę turi būti automatinis jungiklis, kurio vardinė srovė ne didesnė už relės vardinę srovę.
- Daugiagysliams laidams naudokite antgalius, gnybtus priveržkite gamintojo nurodytu momentu.
- Nesukeiskite fazės ir nulio – kitaip atjungus relę fazė liks prijungta prie įrangos.
- Viršįtampių ribotuvą (SPD) montuokite prieš relę, arčiau įvado.
- Nemontuokite drėgnoje, vibruojančioje ar sprogioje aplinkoje.
Greitas pasirinkimo gidas
3F+N | 400 V40 A | maks. 50 Aasimetrijafazių sekasinchr. / asinchr.Tinka, kai reikia:- apsaugoti trifazį įvadą viena rele
- saugoti trifazius variklius
- matyti visų fazių įtampą
Patikrinkite prieš naudojimą:- įvadinio automatinio jungiklio srovė ≤ 40 A
- ar įvade yra N laidas
- pasirinkite tinkamą darbo režimą
Svarbus priminimas: relė neapsaugo nuo žaibo impulsų ir trumpojo jungimo – tam reikia SPD ir automatinių jungiklių.DUK
Kuo skiriasi sinchroninis ir asinchroninis režimas?
Sinchroninis atjungia visas fazes kartu (trifaziams varikliams), asinchroninis – tik sutrikusią fazę (vienfazėms apkrovoms).Ar reikia nulinio laido?
Taip – relė matuoja fazių įtampas nulio atžvilgiu, todėl jungiama 3F+N.Ar apsaugo nuo žaibo?
Ne – tam skirtas viršįtampių ribotuvas (SPD).Kokią srovę rinktis?
Ne mažesnę už įvadinio automatinio jungiklio srovę – VP-3F40A tinka su automatu iki 40 A.Ar fazių sekos kontrolę galima išjungti?
Taip – ji įjungiama arba išjungiama nustatymuose.Ar išsaugomi nustatymai dingus elektrai?
Taip – nustatymai saugomi nepriklausomoje atmintyje.Trifazė įtampos relė | 3F+N | 40 A (maks. 50 A) | U> 210–270 V | U< 120–200 V | asimetrija | fazių seka | DIN | DigiTOP | VP-3F40A
Trifazė įtampos relė DigiTOP VP-3F40A – visų trijų fazių įtampos, asimetrijos ir fazių sekos kontrolė trifaziam įvadui.
