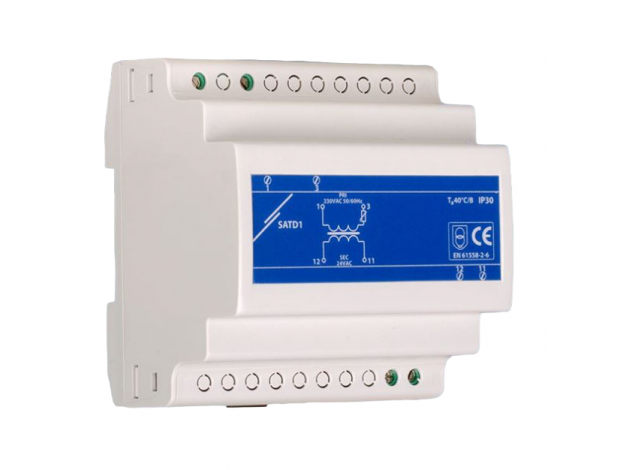

    Izoliacinis saugos transformatorius | 230VAC/12VAC | 63VA | DIN bėgelis | IP30 | Sentera Controls | SATD1-12-63

    Kodas: SATD1-12-63
    Pasiteirauti apie prekę
    Kaina 53.85 € su PVM
    ( 44.50 € be PVM )
    84.00 € Sutaupykite 30.15 €
    Pasiūlymas galioja iki 2026-12-31
    • Šis SATD1 serijos 12 VAC vienfazis transformatorius, skirtas montuoti ant DIN bėgelių automatikos skyduose.
    • Izoliuotas 12 VAC vienfazis transformatorius yra apsaugotas nuo trumpojo jungimo ir perkrovos, kadangi pirminėje tranformatoriaus apvijoje sumontuota PTC termo apsauga.
    • Maitinimo įtampa 230 VAC / 47-63 Hz, o išėjimo įtampa 12 VAC, bei jo galingumas - 63 VA.
  • Prekės aprašymas

    Izoliacinis saugos transformatorius | 230VAC/12VAC | 63VA | DIN bėgelis | IP30 | Sentera Controls | SATD1-12-63

    SATD1-12-63 – Sentera Controls vienfazis izoliacinis saugos transformatorius DIN bėgeliui: 230 VAC įėjimas, 12 VAC ±5 % išėjimas, 63 VA galia. Skirtas saugiai maitinti 12 VAC automatikos įrenginius – valdiklius, daviklius, pavaras – SELV / PELV grandinėse.

    Pagrindinė mintis:
    Kai automatikos spintoje reikia 12 VAC maitinimo, šis transformatorius jį suteikia su galvaniniu atskyrimu nuo tinklo (4 kV) ir integruota PTC apsauga nuo trumpojo jungimo bei perkrovos – be atskiro saugiklio antrinėje grandinėje.
    Įėjimas / išėjimas
    230 VAC / 12 VAC ±5 %
    Galia
    63 VA
    Montavimas
    T35 DIN bėgelis, 5 moduliai
    Apsauga
    IP30, PTC nuo trumpojo jungimo

    Veikimo principas

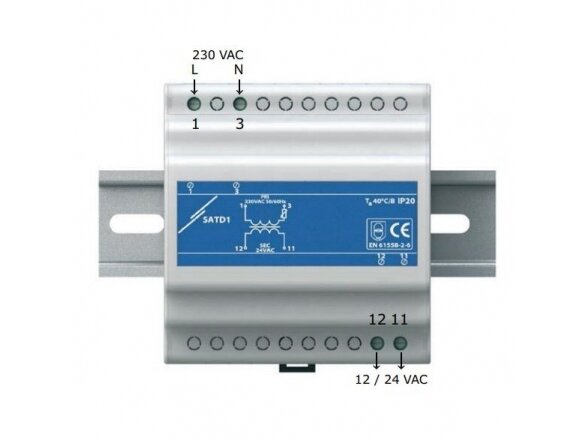

    Transformatorius montuojamas ant T35 DIN bėgelio ir užima 5 modulius; 230 VAC tinklas jungiamas prie gnybtų 1 (L) ir 3 (N), 12 VAC išėjimas – prie gnybtų 11, 12, kabeliai iki 2,5 mm².

    Pirminė ir antrinė apvijos galvaniškai atskirtos (bandymo įtampa 4 kV AC RMS), elementas užlietas derva (izoliacijos klasė B, 130 °C; korpuso klasė II), o PTC elementas pirminėje apvijoje apsaugo nuo trumpojo jungimo ir perkrovos (trumpojo jungimo srovė < 2,0 A).

    Rezultatas – 12 VAC ±5 % / 63 VA saugi žema įtampa SELV ir PELV grandinėms, apie 5,3 A išėjimo srovės (apskaičiuota S = U × I), efektyvumas 80 %. Parinkdami sumuokite visų prijungiamų įrenginių galias ir palikite atsargą pavarų paleidimo srovei.

    Kuo naudingas SATD1-12-63?
    Saugus, galvaniškai atskirtas žemos įtampos maitinimas automatikai su integruota PTC apsauga – kompaktiškame DIN bėgelio korpuse.

    Techninės specifikacijos

    Prekės tipas Vienfazis izoliacinis saugos transformatorius DIN bėgeliui
    Gamintojas / kodas Sentera Controls / SATD1-12-63
    Serija SATD1 (12 / 24 VAC; 25 / 40 / 63 VA)
    Maitinimo įtampa 230 VAC ±10 %, 50–60 Hz
    Išėjimo įtampa 12 VAC ±5 %
    Išėjimo galia 63 VA
    Trumpojo jungimo srovė < 2,0 A
    Efektyvumas 80 %
    Bandymo įtampa (pirminė–antrinė) 4 kV AC RMS
    Apsauga PTC elementas pirminėje apvijoje (trumpasis jungimas, perkrova)
    Izoliacijos klasė B (130 °C); korpuso klasė II
    Gnybtai 1 (L), 3 (N) – 230 VAC; 11, 12 – 12 VAC išėjimas
    Kabeliai Iki 2,5 mm²
    Montavimas T35 DIN bėgelis, 5 moduliai
    Apsaugos klasė IP30 (EN 60529), tik naudojimui patalpose
    Darbo aplinka Iki +40 °C, < 90 % rH be kondensacijos
    Svoris 1,12 kg (neto)
    Atitiktis LVD 2014/35/ES, EN 61558-2-6, EN 60529, WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Galvaninis atskyrimas – 4 kV izoliacija tarp tinklo ir išėjimo – SELV / PELV grandinėms.
    • PTC apsauga – nuo trumpojo jungimo ir perkrovos be atskiro saugiklio.
    • Derva užlietas elementas – patvarus, atsparus vibracijai ir drėgmei.
    • Izoliacijos klasė B, korpuso klasė II – 130 °C apvijų izoliacija ir dviguba apsauga nuo elektros smūgio.
    • DIN bėgelio korpusas, 5 moduliai – montavimas automatikos spintoje šalia valdiklių.
    • Gnybtai iki 2,5 mm² – patogu jungti spintos laidus be antgalių keitimo.
    • Apsauga nuo tinklo trikdžių – apkrovos atskirtos nuo tinklo.

    Kur naudojamas?

    • 12 VAC valdiklių ir daviklių maitinimas
    • 12 VAC sklendžių ir vožtuvų pavarų maitinimas
    • Vėdinimo ir šildymo automatikos spintos
    • SELV / PELV valdymo grandinės
    • Šilumos punktai (spintoje)
    • BMS skydai
    • Didesnės pavarų grupės iki 63 VA

    Naudojimas pagal poreikį

    Komercinių pastatų automatikos montuotojui.
    63 VA (apie 5,3 A) 12 VAC – didesnei sklendžių ir vožtuvų pavarų grupei.
    BMS skydų projektuotojui.
    Vienas 5 modulių transformatorius vietoje kelių mažesnių supaprastina skydą.
    Elektros rangovui.
    Didžiausia 12 VAC galia serijoje su PTC apsauga ir 4 kV atskyrimu.

    Praktinis panaudojimas

    Jeigu 12 VAC įrenginių grupė su keliomis pavaromis sunaudoja apie 50 VA, tada SATD1-12-63 (63 VA, apie 5,3 A) jungiamas gnybtais 11, 12 ir užima 5 DIN modulius.

    Pritaikymo gidas: kaip naudojamas praktikoje

    SATD1-12-63 maitina 12 VAC automatikos įrenginius – keičiasi tik prijungiama apkrova:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo automatikos spinta 12 VAC valdiklis ir davikliai → gnybtai 11, 12 Visi žemos įtampos įrenginiai maitinami iš vieno šaltinio Sumuokite visų įrenginių galias
    Sklendžių pavaros 12 VAC sklendžių pavaros Pavaros maitinamos atskirta saugia įtampa Palikite atsargą paleidimo momentui
    Šilumos punktas 12 VAC vožtuvų pavaros ir valdiklis Saugi žema įtampa šalia vandens vamzdynų IP30 – montuokite spintoje
    BMS skydas 12 VAC įrenginių grupė Galvaniškai atskirta valdymo grandinė Kai reikia 24 VDC – DHDR8-24-36

    Kaip parinkti transformatoriaus galią

    Išėjimo įtampa / apkrova Rekomenduojamas modelis
    12 VAC, iki 25 VA SATD1-12-25 (12 VAC, 25 VA)
    12 VAC, iki 40 VA SATD1-12-40 (12 VAC, 40 VA)
    12 VAC, iki 63 VA SATD1-12-63 (12 VAC, 63 VA) ← šis modelis
    24 VAC, iki 25 VA SATD1-24-25 (24 VAC, 25 VA)
    24 VAC, iki 40 VA SATD1-24-40 (24 VAC, 40 VA)
    24 VAC, iki 63 VA SATD1-24-63 (24 VAC, 63 VA)
    Taisyklė: išėjimo įtampa turi atitikti įrenginių maitinimo įtampą (12 ar 24 VAC), o transformatoriaus galia (VA) – būti ne mažesnė už visų prijungiamų įrenginių galių sumą su atsarga pavarų paleidimui.
    Kada rinktis kitą sprendimą: 24 VDC maitinimui – impulsinis maitinimo šaltinis DHDR8-24-36 (36 W); Modbus įrenginių maitinimui ir linijos stiprinimui – DPOM8-24-20.

    Pliusai

    • Galvaninis atskyrimas 4 kV
    • Integruota PTC apsauga
    • Derva užlietas elementas
    • DIN bėgelio montavimas, 5 moduliai
    • Tinka SELV / PELV grandinėms
    • Efektyvumas 80 %

    Minusai / ribojimai

    • Kintamosios įtampos (VAC) išėjimas – 24 VDC įrenginiams rinkitės DHDR8-24-36
    • IP30 – tik patalpoms, spintoje
    • Aplinkos temperatūra iki +40 °C
    • Galia ribota iki 63 VA – didesnei apkrovai reikia kelių transformatorių

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus 230 VAC maitinimą.
    • Transformatorius skirtas tik naudojimui patalpose (IP30), aplinkos temperatūra iki +40 °C.
    • Neviršykite vardinės galios – sumuokite visų apkrovų galias.
    • Užtikrinkite oro cirkuliaciją aplink transformatorių spintoje.

    Greitas pasirinkimo gidas

    230/12 VAC
    63 VA
    DIN bėgelis
    PTC apsauga
    IP30
    Tinka, kai reikia:
    • maitinti 12 VAC automatikos įrenginius;
    • sukurti galvaniškai atskirtą SELV / PELV grandinę;
    • montuoti maitinimą ant DIN bėgelio.
    Patikrinkite prieš naudojimą:
    • įrenginių maitinimo įtampą (12 ar 24 VAC, ne VDC);
    • visų apkrovų galių sumą;
    • vietą spintoje – modulių skaičių.
    Svarbus priminimas: SATD1-12-63 išėjimas kintamosios įtampos (12 VAC) – 24 VDC įrenginiams jis netinka.

    DUK

    Kokia išėjimo srovė?
    Išėjimo srovė yra apie 5,3 A (63 VA / 12 VAC).
    Ar yra apsauga nuo trumpojo jungimo?
    Taip, PTC elementas pirminėje apvijoje apsaugo nuo trumpojo jungimo ir perkrovos.
    Ar galima maitinti 24 VDC įrenginius?
    Ne, išėjimas kintamas, todėl 24 VDC įrenginiams skirtas DHDR8-24-36.
    Kiek vietos užima DIN bėgelyje?
    Transformatorius užima 5 modulius.
    Ar galima montuoti lauke?
    Ne, apsaugos klasė IP30, todėl jis montuojamas tik patalpoje esančioje spintoje.
    Kokie gnybtai naudojami?
    Tinklas jungiamas prie gnybtų 1 (L) ir 3 (N), o 12 VAC išėjimas – prie gnybtų 11, 12.

    Izoliacinis saugos transformatorius | 230VAC/12VAC | 63VA | DIN bėgelis | IP30 | Sentera Controls | SATD1-12-63

    Sentera SATD1-12-63 – izoliacinis saugos transformatorius 230/12 VAC, 63 VA, DIN bėgeliui, su PTC apsauga nuo trumpojo jungimo, 4 kV galvaniniu atskyrimu SELV / PELV grandinėms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
