  •   -23.72€Impulsinis maitinimo šaltinis | 85-264VAC/24VDC | 36W | 1,5A | DIN bėgelis | IP20 | Sentera Controls | DHDR8-24-36
      -23.72€Impulsinis maitinimo šaltinis | 85-264VAC/24VDC | 36W | 1,5A | DIN bėgelis | IP20 | Sentera Controls | DHDR8-24-36 1

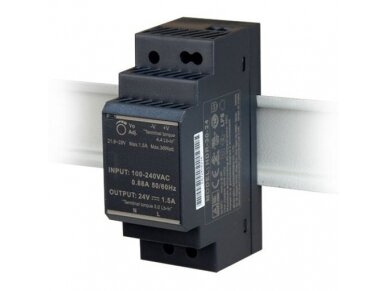

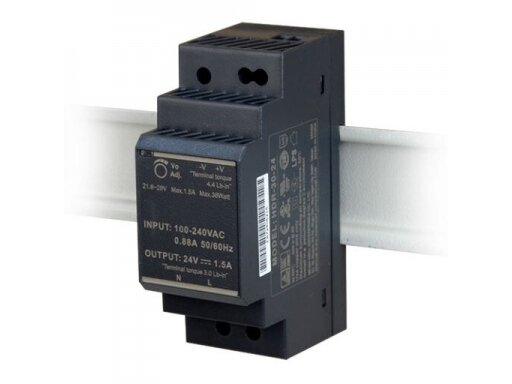

    Impulsinis maitinimo šaltinis | 85-264VAC/24VDC | 36W | 1,5A | DIN bėgelis | IP20 | Sentera Controls | DHDR8-24-36

    Kodas: DHDR8-24-36
    Pasiteirauti apie prekę
    Kaina 42.35 € su PVM
    ( 35.00 € be PVM )
    66.07 € Sutaupykite 23.72 €
    Pasiūlymas galioja iki 2026-12-31
    • Naudojamas su tokiais gaminiais kaip jutikliai, valdikliai. Pramoninių ir buitinių pastatų valdyme ir pastatų, gamyklų automatizavime.
    • DHDR impulsinis maitinimo šaltinis skirtas montuoti ant DIN bėgelio automatikos skyduose.
    • Maitinimo įtampa 85–264 VAC / 50–60 Hz, o išėjimo įtampa 24 VDC.
    • Turi apsaugą nuo perkrovos ir įtampos svyravimų.
    • Galingumas 36 W.
  • Prekės aprašymas

    Impulsinis maitinimo šaltinis | 85-264VAC/24VDC | 36W | 1,5A | DIN bėgelis | IP20 | Sentera Controls | DHDR8-24-36

    DHDR8-24-36 – Sentera Controls impulsinis 24 VDC / 36 W maitinimo šaltinis DIN bėgeliui su universaliu 85–264 VAC įėjimu. Skirtas maitinti daviklius, valdiklius, Modbus įrenginius ir mygtukus pastatų bei gamybos automatikoje.

    Pagrindinė mintis:
    Siauras (35 mm) 24 VDC šaltinis su apsaugomis nuo trumpojo jungimo, viršįtampio ir perkrovos – patikimas automatikos spintos „širdies“ elementas.
    Išėjimas
    24 VDC, 0–1,5 A
    Galia
    36 W
    Įėjimas
    85–264 VAC, 47–63 Hz
    Montavimas
    DIN TS-35, plotis 35 mm, IP20

    Veikimo principas

    Šaltinis montuojamas ant TS-35/7,5 arba TS-35/15 DIN bėgelio ir užima vos 35 mm pločio. Tinklas jungiamas prie L ir N gnybtų, apkrova – prie +V ir -V (24 VDC); universalus 85–264 VAC, 47–63 Hz įėjimas leidžia naudoti tą patį šaltinį skirtinguose tinkluose.

    Išėjimas 24 VDC, srovė 0–1,5 A, vardinė galia 36 W, aušinimas natūralia konvekcija be ventiliatoriaus. Perkrovos atveju veikia pastovios srovės ribojimas, o pašalinus gedimą šaltinis atsistato automatiškai; viršįtampio apsauga atsistato iš naujo įjungus maitinimą, LED rodo, kad maitinimas įjungtas.

    Rezultatas – stabilus 24 VDC maitinimas davikliams, valdikliams ir Modbus įrenginiams su mažomis sąnaudomis be apkrovos (< 0,3 W). Aukštesnėje aplinkos temperatūroje leistina apkrova mažėja (žr. techninio lapo išvesties mažinimo kreives), todėl karštoje spintoje palikite galios atsargą.

    Kuo naudingas DHDR8-24-36?
    Universalus įėjimas, trijų tipų apsaugos, mažos tuščiosios eigos sąnaudos (< 0,3 W) ir tik 35 mm pločio – mažai vietos spintoje.

    Techninės specifikacijos

    Prekės tipas Impulsinis maitinimo šaltinis DIN bėgeliui
    Gamintojas / kodas Sentera Controls / DHDR8-24-36
    Įėjimo įtampa 85–264 VAC, 47–63 Hz
    Išėjimo įtampa 24 VDC
    Išėjimo srovė 0–1,5 A
    Vardinė galia 36 W
    Sąnaudos be apkrovos < 0,3 W
    Apsaugos Trumpasis jungimas, viršįtampis, perkrova (pastovios srovės ribojimas, automatinis atsistatymas)
    Aušinimas Natūrali konvekcija
    Indikacija LED – maitinimas įjungtas
    Gnybtai L, N – įėjimas; +V, -V – 24 VDC išėjimas
    Montavimas DIN bėgelis TS-35/7,5 arba TS-35/15

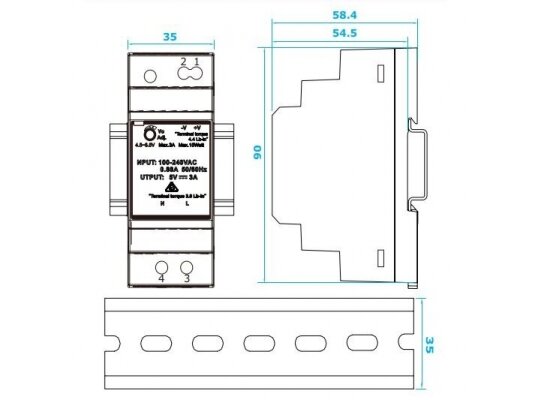

    Matmenys 35 × 90 × 58,4 mm (plotis 35 mm)
    EMC emisijos klasė B (EN 55032)
    Apsaugos klasė IP20
    Darbo aplinka -30…+70 °C, 20–90 % rH be kondensacijos
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 55032, EN 55035, EN 61000-6-2, EN 61204-3 ir kt.), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Universalus įėjimas 85–264 VAC – tinka skirtingiems tinklams.
    • Apsaugos – nuo trumpojo jungimo, viršįtampio ir perkrovos.
    • Automatinis atsistatymas – pašalinus perkrovą šaltinis vėl veikia be įsikišimo.
    • Konvekcinis aušinimas – be ventiliatoriaus – tylus ir be dėvėjimosi.
    • 35 mm pločio korpusas – taupo vietą DIN bėgelyje.
    • Mažos sąnaudos be apkrovos – < 0,3 W – budėjimo režime beveik nevartoja energijos.
    • Darbas -30…+70 °C – tinka ir nešildomoms spintoms.
    • LED indikacija – maitinimo būsena matoma iš karto.
    • Ribotos energijos šaltinio testas – šaltinis atitinka ribotos energijos šaltinio bandymą.

    Kur naudojamas?

    • 24 VDC daviklių ir valdiklių maitinimas
    • Vėdinimo ir šildymo automatikos spintos
    • Pastatų automatika (BMS)
    • Modbus įrenginiai be Power over Modbus
    • Gamybos automatika
    • Mygtukų ir indikacijos grandinės
    • Nešildomos techninės spintos (-30…+70 °C)

    Naudojimas pagal poreikį

    Automatikos skydų gamintojui.
    35 mm pločio korpusas ir B klasės EMC emisija – kompaktiškas ir tvarkingas skydas.
    Pramonės elektrikui.
    Universalus 85–264 VAC įėjimas ir darbas -30…+70 °C tinka ir nešildomoms gamybos spintoms.
    Daviklių montuotojui.
    1,5 A esant 24 VDC – keliems slėgio ar CO₂ davikliams su atsarga.

    Praktinis panaudojimas

    Jeigu vėdinimo spintoje reikia maitinti 24 VDC valdiklį ir keturis daviklius, kurių bendra srovė apie 1 A, tada DHDR8-24-36 (36 W, 1,5 A) juos maitina su atsarga ir užima tik 35 mm DIN bėgelio.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DHDR8-24-36 maitina 24 VDC automatiką – keičiasi tik prijungiamų įrenginių sąrašas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo automatikos spinta 24 VDC valdiklis, davikliai → +V / -V Vienas šaltinis visai žemos įtampos automatikai Sumuokite sroves – iki 1,5 A
    Slėgio / CO₂ davikliai Keli 24 VDC davikliai Stabilus maitinimas analoginiams signalams Atsižvelkite į galios mažinimą karštoje spintoje
    Modbus tinklas be PoM 24 VDC Modbus įrenginiai Maitinimas atskiru laidu Kai reikia PoM ir kartotuvo – DPOM8-24-20
    Mygtukai ir indikacija 24 VDC mygtukai, signalinės lemputės Saugi žema įtampa valdymo grandinėms IP20 – montuokite spintoje

    Kaip parinkti maitinimo šaltinį

    Prijungiami įrenginiai / galia Rekomenduojamas modelis
    24 VDC įrenginiai, iki 36 W DHDR8-24-36 (24 VDC, 36 W, 1,5 A) ← šis modelis
    Modbus įrenginiai su PoM, 24 VDC iki 20 W + kartotuvas DPOM8-24-20 (24 VDC, 20 W, PoM)
    24 VAC įrenginiai, iki 25 / 40 / 63 VA SATD1-24-25 / -40 / -63 (24 VAC)
    12 VAC įrenginiai, iki 25 / 40 / 63 VA SATD1-12-25 / -40 / -63 (12 VAC)
    Taisyklė: visų 24 VDC įrenginių srovių suma neturi viršyti 1,5 A (36 W); karštoje spintoje palikite atsargą dėl galios mažinimo.
    Kada rinktis kitą sprendimą: Modbus įrenginiams su Power over Modbus ir linijos kartotuvu – DPOM8-24-20; kintamajai 12 / 24 VAC įtampai – SATD1 serijos transformatoriai.

    Pliusai

    • Universalus įėjimas 85–264 VAC
    • Apsaugos nuo trumpojo jungimo, viršįtampio, perkrovos
    • Konvekcinis aušinimas
    • Tik 35 mm pločio
    • Darbas -30…+70 °C
    • Mažos sąnaudos be apkrovos

    Minusai / ribojimai

    • Galia ribota iki 36 W (1,5 A)
    • IP20 – tik spintoje
    • Nėra Power over Modbus ir Modbus kartotuvo – tam skirtas DPOM8-24-20
    • Aukštoje temperatūroje galia mažėja

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus tinklo maitinimą.
    • L ir N gnybtuose – pavojinga tinklo įtampa.
    • IP20 – montuokite tik uždaroje, sausoje spintoje be kondensacijos.
    • Palikite vietos konvekciniam aušinimui aplink šaltinį.

    Greitas pasirinkimo gidas

    24 VDC
    36 W
    1,5 A
    DIN bėgelis
    IP20
    Tinka, kai reikia:
    • maitinti 24 VDC daviklius ir valdiklius;
    • įrengti maitinimą automatikos spintoje ant DIN bėgelio;
    • naudoti universalų 85–264 VAC tinklą.
    Patikrinkite prieš naudojimą:
    • visų apkrovų srovių sumą (iki 1,5 A);
    • temperatūrą spintoje;
    • ar reikia Power over Modbus – tada DPOM8-24-20.
    Svarbus priminimas: DHDR8-24-36 – tik maitinimo šaltinis; Modbus signalo nestiprina ir per RJ45 jo neperduoda.

    DUK

    Kokia maksimali srovė?
    Maksimali srovė yra 1,5 A esant 24 VDC (36 W).
    Ar reikia ventiliatoriaus?
    Ne, aušinimas vyksta natūralia konvekcija.
    Kas nutinka perkrovos atveju?
    Veikia pastovios srovės ribojimas, o pašalinus gedimą šaltinis atsistato automatiškai.
    Koks įėjimo įtampos diapazonas?
    Įėjimo įtampa gali būti 85–264 VAC, 47–63 Hz.
    Ar tinka Modbus davikliams su RJ45?
    Maitinti tinka, tačiau Power over Modbus ir kartotuvui skirtas DPOM8-24-20.
    Kokioje temperatūroje veikia?
    Šaltinis veikia -30…+70 °C, tačiau aukštesnėje temperatūroje leistina apkrova mažėja.

    Impulsinis maitinimo šaltinis | 85-264VAC/24VDC | 36W | 1,5A | DIN bėgelis | IP20 | Sentera Controls | DHDR8-24-36

    Sentera DHDR8-24-36 – 24 VDC / 36 W impulsinis maitinimo šaltinis DIN bėgeliui su universaliu 85–264 VAC įėjimu, apsaugomis ir 35 mm pločio korpusu automatikos spintoms.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
