  • Vienfazė multifunkcinė įtampos ir srovės relė | 1F | 63 A | V / A / W rodmenys | 3 moduliai | DIN | DigiTOP | MP-63A

    Kodas: MP-63A

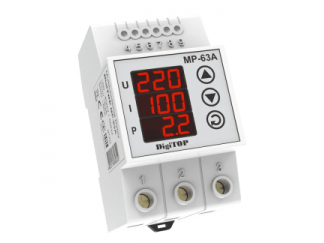

    DigiTOP MP-63A – vienfazė multifunkcinė relė, kuri kontroliuoja įtampą ir apkrovos srovę bei rodo įtampą, srovę ir aktyviąją galią.

  • Vienfazė multifunkcinė įtampos ir srovės relė | 1F | 63 A | V / A / W rodmenys | 3 moduliai | DIN | DigiTOP | MP-63A

    DigiTOP MP-63A – vienfazė multifunkcinė relė, kuri kontroliuoja įtampą ir apkrovos srovę bei rodo įtampą, srovę ir aktyviąją galią. Per relės kontaktą eina visa apkrova iki 63 A, montuojama ant DIN bėgelio, užima 3 modulius.

    Pagrindinė mintis:
    Kai reikia ne tik apsaugoti prietaisus nuo įtampos svyravimų, bet ir matyti, kiek energijos tuo metu naudoja namas ar grupė, MP-63A sujungia įtampos relę ir matavimo prietaisą viename korpuse.
    Apkrovos srovė
    63 A
    Rodmenys
    V, A, W
    Įjungimo delsa
    5–600 s
    Plotis
    3 DIN moduliai

    Veikimo principas

    Relė jungiama skyde po įvadiniu automatiniu jungikliu: fazė ir nulis į įėjimą, saugoma apkrova – į išėjimą. Mikrovaldiklis nuolat matuoja tinklo įtampą ir rodo ją ekrane.

    Jei įtampa pakyla virš viršutinės ribos (210–270 V) arba nukrenta žemiau apatinės (120–200 V), relė atjungia apkrovą: viršijus viršutinę ribą – per šimtąsias sekundės dalis, esant 120–170 V – iki 1 s, žemiau 120 V – akimirksniu.

    Vidinis srovės transformatorius matuoja apkrovos srovę. Viršijus leistiną srovę, apkrova atjungiama: viršijus maksimalią – per šimtąsias sekundės dalis, ilgai viršijant vardinę – po apsauginės delsos. Taip apribojama ir suvartojama galia.

    Įtampai grįžus į normą, apkrova įjungiama po nustatytos delsos (5–600 s). Šaldytuvams, šilumos siurbliams ir kondicionieriams gamintojas rekomenduoja ne trumpesnę kaip 300 s delsą.

    Kuo naudinga MP-63A?
    Apsaugo visus po juo prijungtus prietaisus nuo nutrūkusio nulio, per aukštos ir per žemos įtampos, o ekrane visada matyti, kokia įtampa yra tinkle. Papildomai riboja apkrovą – perkrauta grupė atjungiama anksčiau nei įvadinis automatinis jungiklis.

    Techninės specifikacijos

    Prekės tipas Vienfazė multifunkcinė įtampos ir srovės relė
    Gamintojas / modelis DigiTOP / MP-63A
    Tinklas 1F, 230 V AC
    Vardinė apkrovos srovė 63 A
    Matuojama įtampa 50–400 V
    Viršutinė riba U> 210–270 V (gamyklinė 250 V)
    Apatinė riba U< 120–200 V (gamyklinė 170 V)
    Atjungimo laikas žemiau ribos iki 1 s (120–170 V), akimirksniu žemiau 120 V
    Įjungimo delsa 5–600 s, žingsnis 5 s (gamyklinė 15 s)
    Srovės matavimas vidinis srovės transformatorius, paklaida iki 1 %
    Srovės ribojimas įjungiamas / išjungiamas
    Rodomi parametrai įtampa (V), srovė (A), aktyvioji galia (W)
    Įtampos matavimo paklaida iki 1 %
    Ekranas LED, raudonas
    Plotis 3 DIN moduliai po 17,5 mm
    Matmenys 52,5 × 90 × 64 mm
    Montavimas DIN bėgelis 35 mm
    Darbinė temperatūra −25…+50 °C
    Apsaugos laipsnis IP20 (drėgnoje vietoje – tik sandariame skyde)

    Pagrindinės funkcijos

    • Apsauga nuo per aukštos įtampos – nutrūkus nuliui ar sutrikus tinklui prietaisai atjungiami, kol nesudegė jų maitinimo šaltiniai.
    • Apsauga nuo per žemos įtampos – kompresoriai ir siurbliai nedirba esant įtampai, kai varikliai kaista.
    • Reguliuojama įjungimo delsa 5–600 s – kompresorius paleidžiamas tik išsilyginus slėgiui, įranga neįsijunginėja nestabilaus tinklo metu.
    • Skaitmeninis įtampos rodymas – iškart matyti, ar problema tinkle, ar namuose.
    • Srovės matavimas ir ribojimas – perkrauta grupė atjungiama, ekrane matoma apkrovos srovė.
    • Galios rodymas – matyti, kiek vatų tuo metu naudoja prijungta įranga.
    • Paskutinio atjungimo atmintis – galima pažiūrėti, dėl kokios įtampos buvo atjungta, nustatymai nedingsta dingus elektrai.

    Kur naudojama?

    • Butų ir namų įvadai (po įvadiniu automatiniu jungikliu)
    • Dujinių ir kieto kuro katilų, šilumos siurblių elektronika
    • Įvadai su ribota leidžiama galia
    • Šaldytuvai, šaldikliai, kondicionieriai
    • Sodybos ir namai su silpnu ar ilgu oro linijos tinklu
    • Nuomojami būstai ir objektai be nuolatinės priežiūros
    • Biurai, serverių ir apsaugos sistemų maitinimas
    • Generatoriaus maitinamos grupės

    Naudojimas pagal poreikį

    Namo ar buto savininkui.
    Vienu prietaisu apsaugo visą techniką nuo nutrūkusio nulio ir įtampos šuolių.
    Elektrikui.
    Paprastas montavimas po įvadiniu automatiniu jungikliu, ribos ir delsa nustatomos mygtukais per kelias minutes.
    Kai įvado galia ribota.
    Relė atjungia perkrautą grupę, todėl įvadinis automatinis jungiklis ir saugikliai išjungiami rečiau.

    Praktinis panaudojimas

    Name trifazis įvadas, o vienfazė įranga paskirstyta tarp fazių. Jei skyde perdega nulio kontaktas, vienoje fazėje įtampa pakyla iki 300–380 V. MP-63A atjungia apkrovą, kol neperdegė katilo valdiklis ir maitinimo šaltiniai, o grąžinus nulį įranga įjungiama po nustatytos delsos. Trifaziame name tokia relė montuojama kiekvienai fazei, kuria maitinama vienfazė įranga, arba vietoje jų – trifazė įtampos relė.

    Pliusai

    • Visa apkrova per relę – nereikia papildomo kontaktoriaus
    • Srovės matavimas ir ribojimas tame pačiame prietaise
    • Greitas atjungimas viršijus viršutinę ribą
    • Reguliuojamos ribos ir įjungimo delsa
    • Skaitmeninis įtampos ekranas
    • Kompaktiškas DIN korpusas

    Minusai / ribojimai

    • Neapsaugo nuo žaibo ir trumpų viršįtampių – reikia SPD
    • Nepakeičia automatinio jungiklio ir nuotėkio relės (RCD)
    • Vienfazė – trifaziame name reikia relės kiekvienai fazei arba trifazės relės
    • IP20 – tik sausame skyde

    Saugos ir montavimo pastabos

    • Montuokite tik atjungę įvadą ir patikrinę, kad nėra įtampos; darbus atlieka kvalifikuotas elektrikas.
    • Prieš relę turi būti automatinis jungiklis, kurio vardinė srovė ne didesnė už relės vardinę srovę.
    • Daugiagysliams laidams naudokite antgalius, gnybtus priveržkite gamintojo nurodytu momentu.
    • Nesukeiskite fazės ir nulio – kitaip atjungus relę fazė liks prijungta prie įrangos.
    • Viršįtampių ribotuvą (SPD) montuokite prieš relę, arčiau įvado.
    • Nemontuokite drėgnoje, vibruojančioje ar sprogioje aplinkoje.

    Greitas pasirinkimo gidas

    1F | 230 V
    63 A | maks. None A
    U> 210–270 V
    U< 120–200 V
    delsa 5–600 s
    Tinka, kai reikia:
    • apsaugoti butą, namą ar grupę nuo nutrūkusio nulio
    • saugoti katilą, šaldytuvą, šilumos siurblį
    • matyti tinklo įtampą skyde
    Patikrinkite prieš naudojimą:
    • įvadinio automatinio jungiklio srovė ≤ 63 A
    • ar yra viršįtampių ribotuvas (SPD)
    • kompresoriams nustatyti delsą ≥ 300 s
    Svarbus priminimas: įtampos relė nepakeičia viršįtampių ribotuvo, automatinio jungiklio ir nuotėkio relės – kiekvienas saugo nuo kitokio pavojaus.

    DUK

    Ar relė apsaugo nuo žaibo?
    Ne – žaibo impulsas trunka mikrosekundes, nuo jo saugo viršįtampių ribotuvas (SPD).
    Kokią relę rinktis pagal automatinį jungiklį?
    Relės vardinė srovė turi būti ne mažesnė už prieš ją esančio automatinio jungiklio srovę – MP-63A tinka su automatu iki 63 A.
    Kokią įjungimo delsą nustatyti?
    Šaldytuvams ir kompresoriams – ne mažiau kaip 300 s, apšvietimui ir elektronikai užtenka 15–30 s.
    Kodėl relė dažnai atjungia?
    Tikriausiai per siauros ribos silpname tinkle – pirmiau išmatuokite tinklo įtampą ir tik tada koreguokite ribas.
    Ar galima montuoti trifaziame name?
    Taip – vienfazė relė montuojama kiekvienai fazei, kuria maitinama saugoma įranga.
    Ar relė pakeičia nuotėkio relę?
    Ne – žmones nuo elektros smūgio saugo tik nuotėkio relė (RCD).

    Vienfazė multifunkcinė įtampos ir srovės relė | 1F | 63 A | V / A / W rodmenys | 3 moduliai | DIN | DigiTOP | MP-63A

    Vienfazė multifunkcinė įtampos ir srovės relė DigiTOP MP-63A – įtampos ir srovės kontrolė su V, A ir W rodmenimis vienfaziam įvadui.
