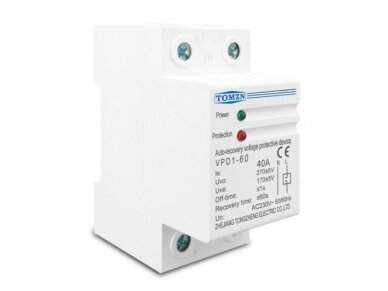

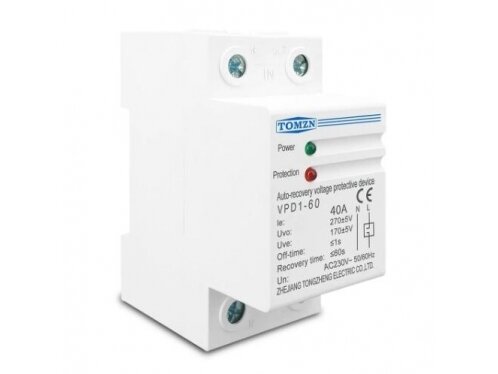

VPD1-60 – modulinė įtampos kontrolės relė, montuojama ant 35 mm DIN bėgelio elektros paskirstymo skyde. Ji nuolat stebi 230 V kintamosios srovės tinklo įtampą ir, viršijus arba nukritus žemiau leistinų ribų, automatiškai atjungia vartotoją nuo tinklo, o įtampai stabilizavusis – po nustatytos delsos vėl pajungia maitinimą. Naudojama buitiniuose ir nedidelės galios pramoniniuose skyduose, kur reikia apsaugoti prietaisus nuo viršįtampių ir per žemos įtampos.

Pagrindinė mintis:
Kaimo ar senos infrastruktūros tinkluose įtampa nestabili – pasitaiko tiek viršįtampio smūgių, tiek ilgalaikio įtampos kritimo, o abu režimai palaipsniui gadina buitinę techniką, šaldytuvus, siurblius ir elektronikos maitinimo blokus. Atskiras viršįtampio ribotuvas gesina tik trumpus impulsus, o žemos įtampos nuo jis neapsaugo. VPD1-60 sprendžia abu atvejus vienu moduliu: kai įtampa išeina už 175–270 V ribų, relė atjungia grandinę per mažiau nei 1 s, taip apsaugodama įrangą nuo ilgalaikio poveikio, kurio saugikliai ar automatai nefiksuoja.

Kuo naudingas VPD1-60?
Modulis veikia autonomiškai, be nustatymų ir be išorinio valdymo – pakanka sumontuoti ant DIN bėgelio ir prijungti fazę. Jis apsaugo visą grandinę ar visą butą vienu tašku, o automatinis atstatymas po delsos reiškia, kad po trumpalaikio tinklo sutrikimo maitinimas grįžta savaime, be žmogaus įsikišimo.

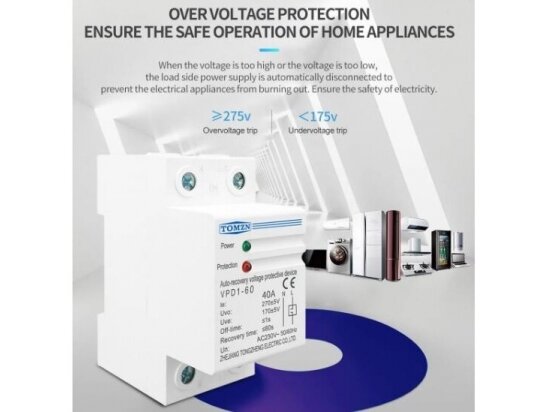

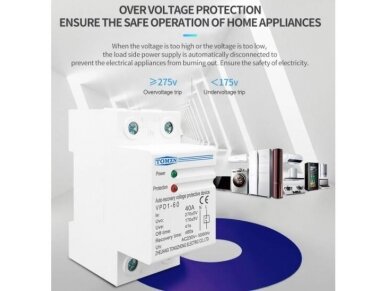

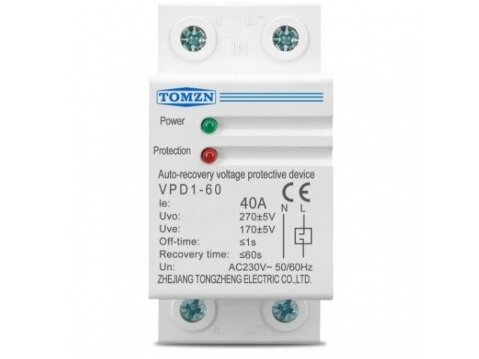

• Viršįtampos apsauga – atjungia grandinę, kai įtampa viršija 270 VAC±5 V.
• Žemos įtampos apsauga – atjungia grandinę, kai įtampa nukrenta žemiau 170 VAC±5 V.
• Greitas suveikimas – atjungimas per mažiau nei 1 sekundę nuo ribos peržengimo.
• Automatinis atstatymas – maitinimą įjungia iš naujo pati, kai įtampa grįžta į normą, po iki 60 s delsos.

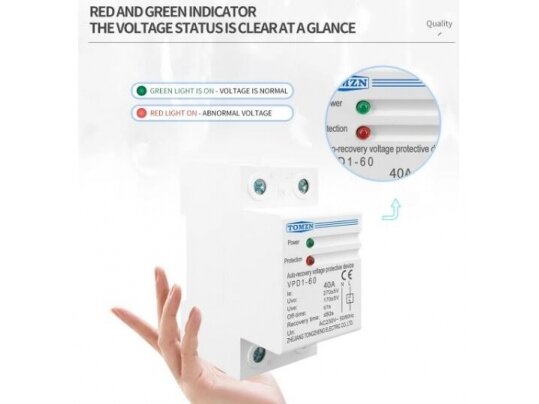

• Indikacija – žalias indikatorius rodo normalią būseną, raudonas – suveikimą.
• Maža sava sąnauda – suvartoja mažiau nei 2 W, veikia ištisai be pastebimo energijos nuostolio.

• Butų ir namų įvadiniai elektros skydai su nestabiliu tinklo maitinimu
• Kaimo vietovės ir tinklo pakraščio objektai, kur dažni įtampos svyravimai
• Šaldytuvų, skalbimo mašinų ir kitos buitinės technikos maitinimo grandinės
• Vandens siurblių ir šulinių siurblinių elektros grandinės
• Nedidelės parduotuvės, sandėliai ir biurai su jautria elektronika
• Vasarnamių ir sodo namelių elektros instaliacija
• Serverių, maršrutizatorių ir kitos ryšio įrangos maitinimo linijos
• Kondicionierių ir šildymo prietaisų atskiros grandinės

Kaimo sodyboje, kur elektros tiekėjo tinkle vakarais dažnai fiksuojami įtampos šuoliai virš 270 V, VPD1-60 montuojamas iškart už įvadinio automato prieš šaldytuvo ir siurblio grandinę. Įvykus viršįtampiui, relė atjungia maitinimą per mažiau nei 1 sekundę, apsaugodama kompresorius nuo pažeidimo; įtampai stabilizavusis, maitinimas automatiškai atstatomas per iki 60 sekundžių, be savininko įsikišimo.

• Montuokite tik ant 35 mm DIN bėgelio, elektros skydo viduje, ne drėgnoje aplinkoje.

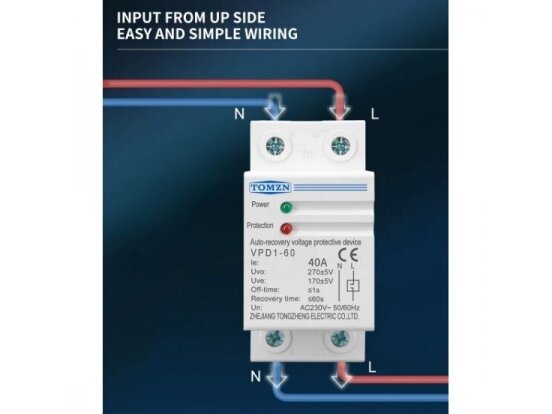

• Relę junkite nuosekliai fazės grandinėje po įvadiniu automatu, laikydamiesi gamintojo nurodytos gnybtų schemos.
• Prieš montavimą atjunkite skydo maitinimą ir įsitikinkite, kad įtampos nėra.
• Nenaudokite grandinėse, kurių apkrova viršija 40 A arba 8,8 kVA.
• Po pirmo prijungimo palaukite, kol raudonas indikatorius užges, ir tik tada laikykite įrenginį veikiančiu.
• Ši relė nepakeičia atskiro automatinio jungiklio nuo trumpojo jungimo ir perkrovos – naudokite kartu su juo.

Greitas pasirinkimo gidas

Kokią srovę ir galią relė gali pakrauti?
Iki 40 A ir 8,8 kVA nominalios apkrovos.

Per kiek laiko relė atjungia grandinę sutrikus įtampai?
Per mažiau nei 1 sekundę nuo ribos peržengimo.

Ar maitinimas atstatomas savaime?
Taip, kai įtampa vėl tampa normali, maitinimas įjungiamas automatiškai per iki 60 sekundžių.

Kodėl po pirmo prijungimo prietaisas iškart neveikia?
Pirmą kartą prijungus reikia palaukti apie 1 minutę, kol raudona lemputė užges – tai normalus paleidimo ciklas.

Ar relė saugo nuo trumpojo jungimo?
Ne, ji reaguoja tik į viršįtampį ir per žemą įtampą; nuo trumpojo jungimo ir perkrovos reikalingas atskiras automatinis jungiklis.

Kokia įtampos riba laikoma normalia?
175–270 VAC; už šių ribų suveikia apsauga.

Modulinė įtampos kontrolės relė | 40 A

VPD1-60 – modulinė 40 A, 230 V įtampos kontrolės relė, montuojama ant DIN bėgelio, automatiškai atjungianti grandinę per mažiau nei 1 sekundę, kai įtampa išeina už 175–270 V ribų, ir atstatanti maitinimą per iki 60 sekundžių, kai įtampa vėl tampa normali. Skirta buitinių ir nedidelės galios pramoninių grandinių apsaugai nuo viršįtampio ir per žemos įtampos.
