Jungiklis / perjungiklis | 1 klavišo | 10A | 230V | virštinkinis | plastikinis | retro stiliaus | juodas

Juodas 1 klavišo virštinkinis jungiklis-perjungiklis – retro stiliaus, 10AX, 250 V, IP20

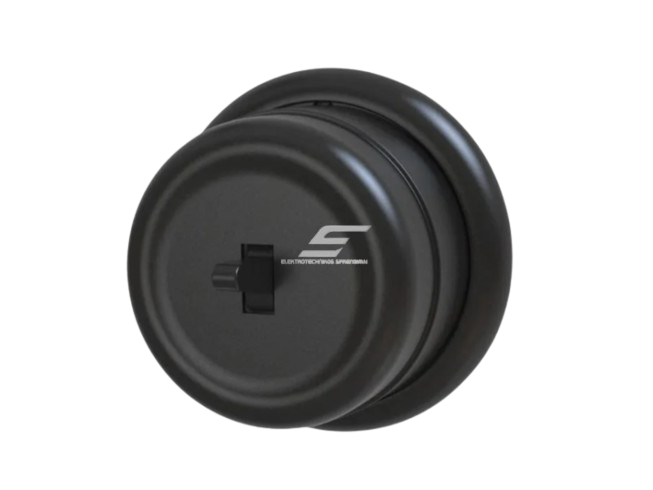

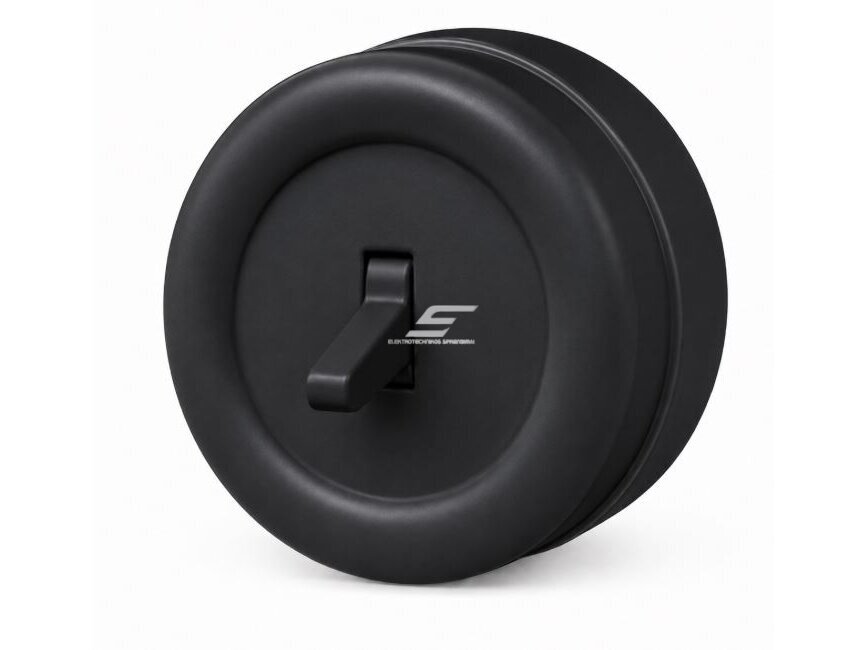

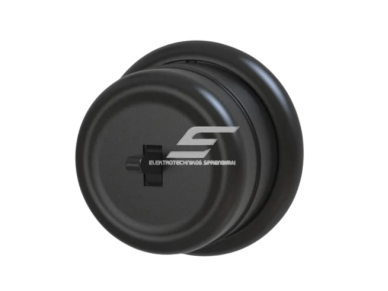

Vieno klavišo virštinkinis jungiklis su perjungiklio funkcija skirtas paviršinei elektros instaliacijai. Jį galima naudoti kaip apšvietimo valdymo elementą, o perjungiklio funkcija leidžia įrengti schemą, kurioje tą pačią apšvietimo grandinę galima valdyti iš dviejų skirtingų vietų.

Klasikinė apvali forma, juoda spalva ir virštinkinis montavimo būdas pritaikyti retro, lofto ir vintažinio stiliaus interjerams. Jungiklis gali būti naudojamas restauruojamose sodybose, istorinio charakterio patalpose, mediniuose namuose, šiuolaikiniuose loftuose ir kitose erdvėse, kuriose elektros instaliacija yra matoma interjero dalis.

Korpusas pagamintas iš karščiui atsparaus termoplastiko. Jungiklio matmenys – 62 mm skersmuo ir 47 mm aukštis. Elektrinė charakteristika – 10AX, 250 V AC, apsaugos klasė – IP20.

Jungiklį galima montuoti atskirai arba naudoti kartu su suderinamais virštinkiniais rėmeliais, kai norima sukurti vientisą retro stiliaus elektros instaliacijos kompoziciją.

• Apšvietimui valdyti iš abiejų koridoriaus galų.
• Šviesai valdyti laiptų apačioje ir viršuje.
• Miegamojo apšvietimui valdyti nuo įėjimo ir prie lovos.
• Didelės patalpos apšvietimui valdyti nuo dviejų įėjimų.

• Vienas jungiklis vienos vietos rėmelyje.
• Du jungikliai suderinamame dviejų vietų rėmelyje.

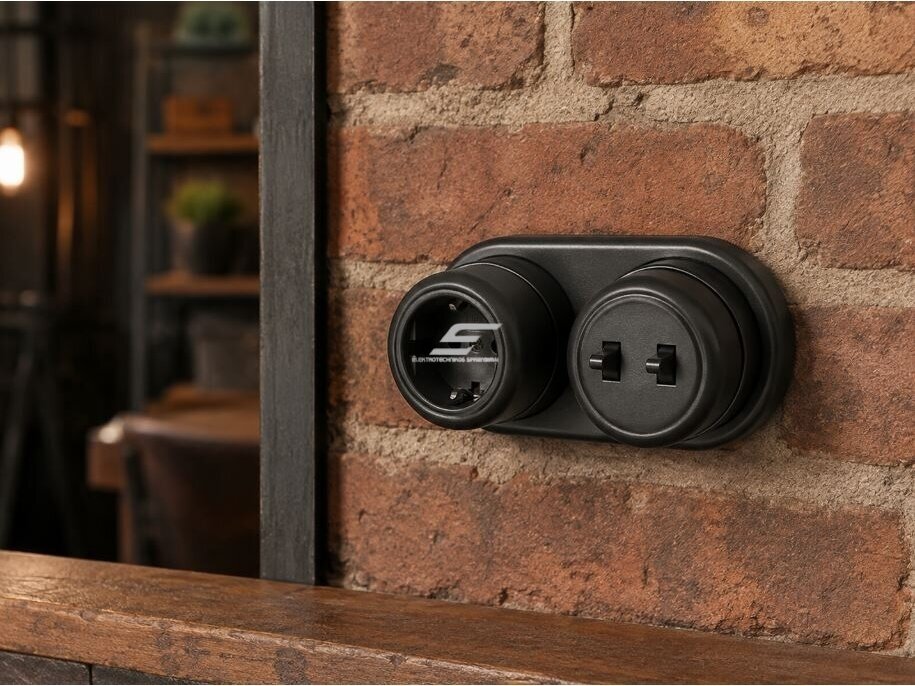

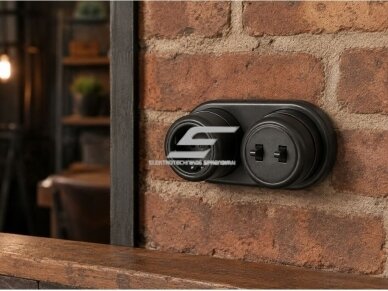

• Jungiklis ir kištukinis lizdas bendrame rėmelyje.
• Keli suderinami elektros instaliacijos elementai kelių vietų rėmelyje.

• Derinkite su juodos spalvos virštinkiniais kištukiniais lizdais.
• Naudokite suderinamus tos pačios stilistikos rėmelius.
• Atviroje retro instaliacijoje galima derinti su dekoratyviniais laidų izoliatoriais.
• Derinkite elektros instaliacijos elementus su sienų, baldų ir šviestuvų spalvomis.
• Išlaikykite vienodą jungiklių montavimo aukštį visoje patalpoje.

• Vieno klavišo konstrukcija.
• Perjungiklio funkcija.
• Galima naudoti apšvietimo valdymui iš dviejų vietų.
• Virštinkinis montavimo būdas.
• Galima montuoti į suderinamus virštinkinius rėmelius.
• Retro, lofto ir vintažinis dizainas.
• Juoda korpuso spalva.
• Karščiui atsparaus termoplastiko korpusas.
• 10AX vardinė srovė.
• 250 V AC vardinė įtampa.
• IP20 apsaugos klasė.
• Ø62 × 47 mm matmenys.

1. Nustatykite valdymo schemą. Jeigu apšvietimas bus valdomas iš dviejų vietų, numatykite du tarpusavyje suderinamus perjungiklius.
2. Atjunkite elektros maitinimą. Prieš atliekant darbus patikrinkite, ar grandinėje nėra įtampos.
3. Parinkite montavimo vietą. Jungiklis turi būti montuojamas sausoje ir patogiai pasiekiamoje vietoje.
4. Jeigu naudojamas rėmelis, patikrinkite suderinamumą. Jungiklis turi tiksliai tikti pasirinktam virštinkiniam rėmeliui.
5. Numatykite laidų įvedimo kryptį.
6. Patikrinkite gnybtų žymėjimą. Nustatykite bendro ir perjungiamųjų kontaktų paskirtį pagal konkretų gaminį.
7. Prijunkite laidininkus. Vadovaukitės projektuojama elektros schema ir jungiklio kontaktų žymėjimu.
8. Pritvirtinkite jungiklį. Neperveržkite plastikinio korpuso tvirtinimo dalių.
9. Sumontuokite rėmelį, jeigu jis naudojamas.
10. Įjunkite maitinimą ir patikrinkite veikimą. Jeigu naudojama dviejų vietų schema, patikrinkite šviesos valdymą iš abiejų vietų.

• Naudokite tinkamai įrengtoje elektros instaliacijoje.
• Neviršykite nurodytos 10AX / 250 V charakteristikos.
• Perjungimo schemą prijunkite pagal konkrečių kontaktų žymėjimą.
• Naudodami rėmelį patikrinkite mechaninį suderinamumą.
• Nenaudokite įskilusio ar kitaip pažeisto jungiklio.
• Saugokite nuo vandens ir kondensato.
• Nemontuokite prie stiprių šilumos šaltinių.
• Valykite minkšta sausa arba vos drėgna šluoste.
• Prieš ardant jungiklį visada atjunkite elektros maitinimą.

Juodas vieno klavišo virštinkinis jungiklis-perjungiklis retro instaliacijai

Vieno klavišo virštinkinis jungiklis turi perjungiklio funkciją, todėl naudojant du tinkamai sujungtus perjungiklius vieną apšvietimo grandinę galima valdyti iš dviejų skirtingų vietų.

Klasikinė apvali forma, juoda spalva ir virštinkinis montavimo būdas tinka retro, lofto, vintažiniams ir istorinio charakterio interjerams.

Jungiklio korpusas pagamintas iš karščiui atsparaus termoplastiko. Jo skersmuo yra 62 mm, aukštis – 47 mm, vardinė charakteristika – 10AX, 250 V AC, o apsaugos klasė – IP20.

Jungiklį galima naudoti atskirai arba montuoti į suderinamus virštinkinius rėmelius kartu su kitais tos pačios sistemos jungikliais ar kištukiniais lizdais.
